变压器有载调压控制方式的研究

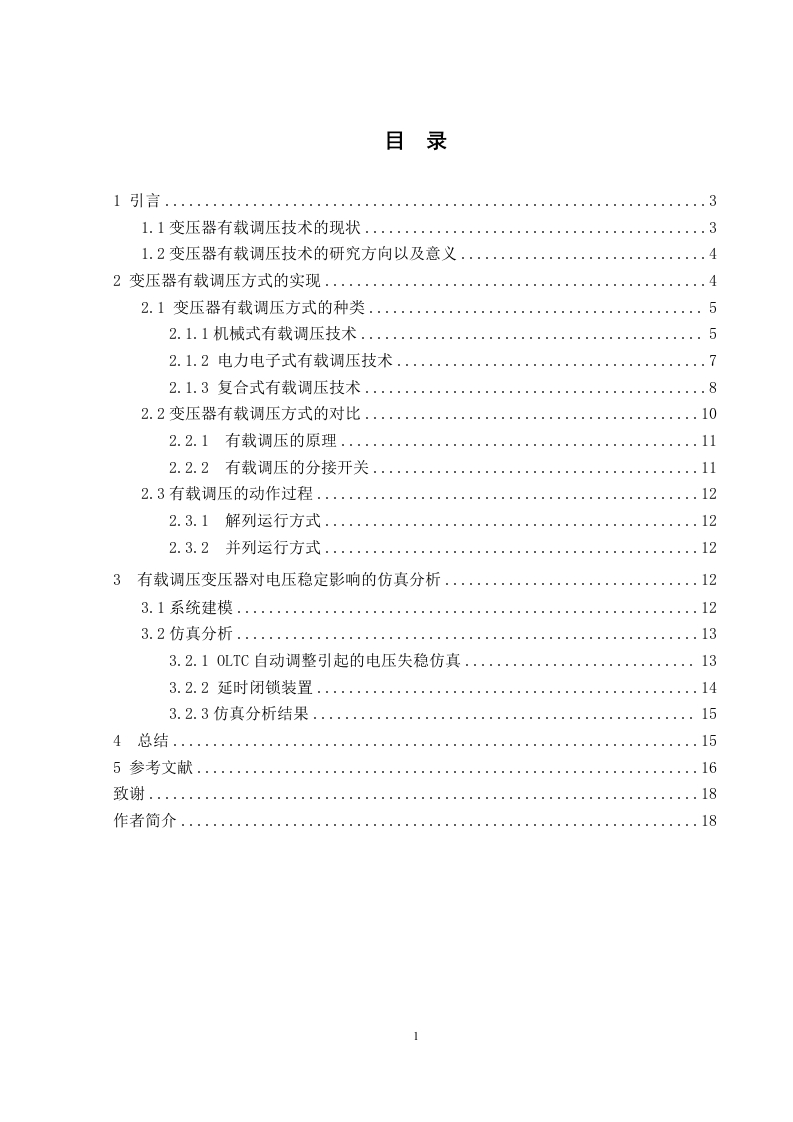

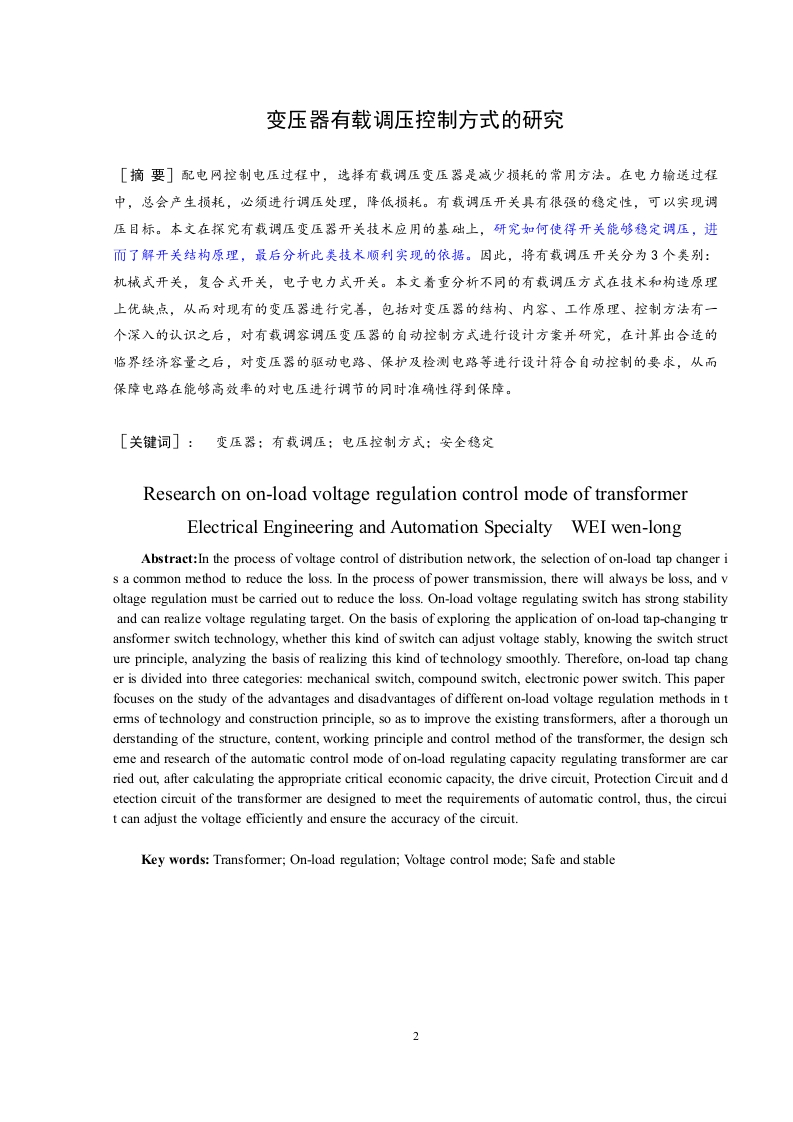

目录1引言..31.1变压器有载调压技术的现状....……31.2变压器有载调压技术的研究方向以及意义2变压器有载调压方式的实现2.1变压器有载调压方式的种类。。52.1.1机械式有载调压技术..........52.1.2电力电子式有载调压技术.72.1.3复合式有载调压技术...82.2变压器有载调压方式的对比.....102.2.1有载调压的原理...…….112.2.2有载调压的分接开关.112.3有载调压的动作过程......2.3.1解列运行方式.....122.3.2并列运行方式.......123有载调压变压器对电压稳定影响的仿真分析.123.1系统建模.123.2仿真分析..........133.2.10LTC自动调整引起的电压失稳仿真133.2.2延时闭锁装置.......143.2.3仿真分析结果....154总结..5参考文献.…致谢...作者简介....18变压器有载调压控制方式的研究[摘要]配电网控制电压过程中，选择有载调压变压器是减少损耗的常用方法。在电力输送过程中，总会产生损耗，必须进行调压处理，降低损耗。有载调压开关具有很强的稳定性，可以实现调压目标。本文在探究有载调压变压器开关技术应用的基础上，研究如何使得开关能够稳定调压，进而了解开关结构原理，最后分析此类技术顺利实现的依据。因此，将有载调压开关分为3个类别：机械式开关，复合式开关，电子电力式开关。本文希重分析不同的有载调压方式在技术和枸造原理上优缺，点，从而对现有的变压器进行完善，包括对变压器的结构、内容、工作原理、控制方法有一个深入的认识之后，对有载调容调压变压器的自动控制方式进行设计方案并研究，在计算出合适的临界经济容量之后，对变压器的驱动电路、保护及检测电路等进行设计符合自动控制的要求，从而保障电路在能够高效率的对电压进行调节的同时准确性得到保障。[关键词]：变压器：有载调压：电压控制方式：安全稳定Research on on-load voltage regulation control mode of transformerElectrical Engineering and Automation Specialty WEI wen-longAbstract:In the process of voltage control of distribution network,the selection of on-load tap changer is a common method to reduce the loss.In the process of power transmission,there will always be loss,and voltage regulation must be carried out to reduce the loss.On-load voltage regulating switch has strong stabilityand can realize voltage regulating target.On the basis of exploring the application of on-load tap-changing transformer switch technology,whether this kind of switch can adjust voltage stably,knowing the switch structure principle,analyzing the basis of realizing this kind of technology smoothly.Therefore,on-load tap changer is divided into three categories:mechanical switch,compound switch,electronic power switch.This paperfocuses on the study of the advantages and disadvantages of different on-load voltage regulation methods in terms of technology and construction principle,so as to improve the existing transformers,after a thorough understanding of the structure,content,working principle and control method of the transformer,the design scheme and research of the automatic control mode of on-load regulating capacity regulating transformer are carried out,after calculating the appropriate critical economic capacity,the drive circuit,Protection Circuit and detection circuit of the transformer are designed to meet the requirements of automatic control,thus,the circuit can adjust the voltage efficiently and ensure the accuracy of the circuit.Key words:Transformer;On-load regulation;Voltage control mode;Safe and stable21引言从我国建国初期电力匮乏直至今天走在世界前列的电力大国，我国电力行业从技术落后到实现技术反超是我国的骄傲。从很早之前的经常停电，到现在的灯火通明，证明了我国重视技术的发展，重视人才的培养更重要的是电力发展走在世界前列。本文要展开叙述的就是在电网配送过程中的配电变压器有载调压技术。电压质量在电力行业中是一项十分重要的质量指标，在电网输送过程中更是需要密切监视的重要参数。电压的波动直接关系到人民日常生活中的所有用电产品的正常使用，也是企业设备正常生产关键。因此，配电变压器有载调压技术需要我们不断的研究和进步，从此来保障人民的生活和国家的复兴。1.1变压器有载调压技术的现状智慧化电网是我国电网未来的发展趋势，这需要技术上的进步和设备上的更新来不断适应发展趋势。目前我国电网中存在着很多中低压配电系统，在农业用电网络中，存在较强的用电负荷不平衡现象。用电旺季和淡季的情况使得电网负荷无法平衡，由于生产工作的特性，在春秋季用电尤其多，冬季用电量很少。在一年中，约有1/4的时间处于用电旺季。就负载率而言，约有3个月处于高负载率，其余大部分时间都处于低负载率状态：用电淡季来临，电网负载率大约在20%-30%之间
