新能源汽车充电系统的故障诊断与维修

---

文档主要内容

文档类型：技术课件/维修指南
适用人群：新能源汽车维修技术人员、汽车专业学生、充电设施运维人员、车主

文档价值：系统梳理新能源汽车充电系统的分类与特点，为故障诊断与维修提供基础认知，帮助读者快速定位不同充电场景下的常见问题根源。

新能源汽车充电系统因充电方式、设备类型的不同而呈现多样化特征。理解这些分类是开展故障诊断与维修的前提。以下从设备类型和充电方式两个维度进行梳理。

一、按设备分类

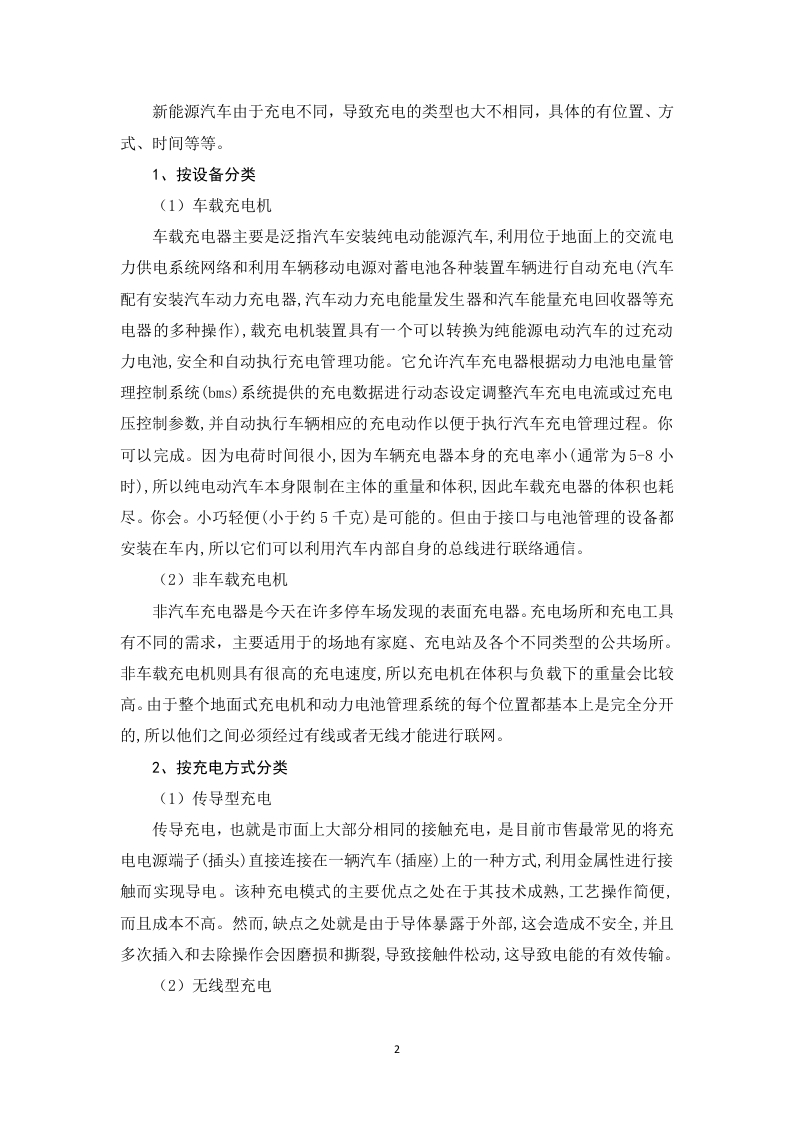

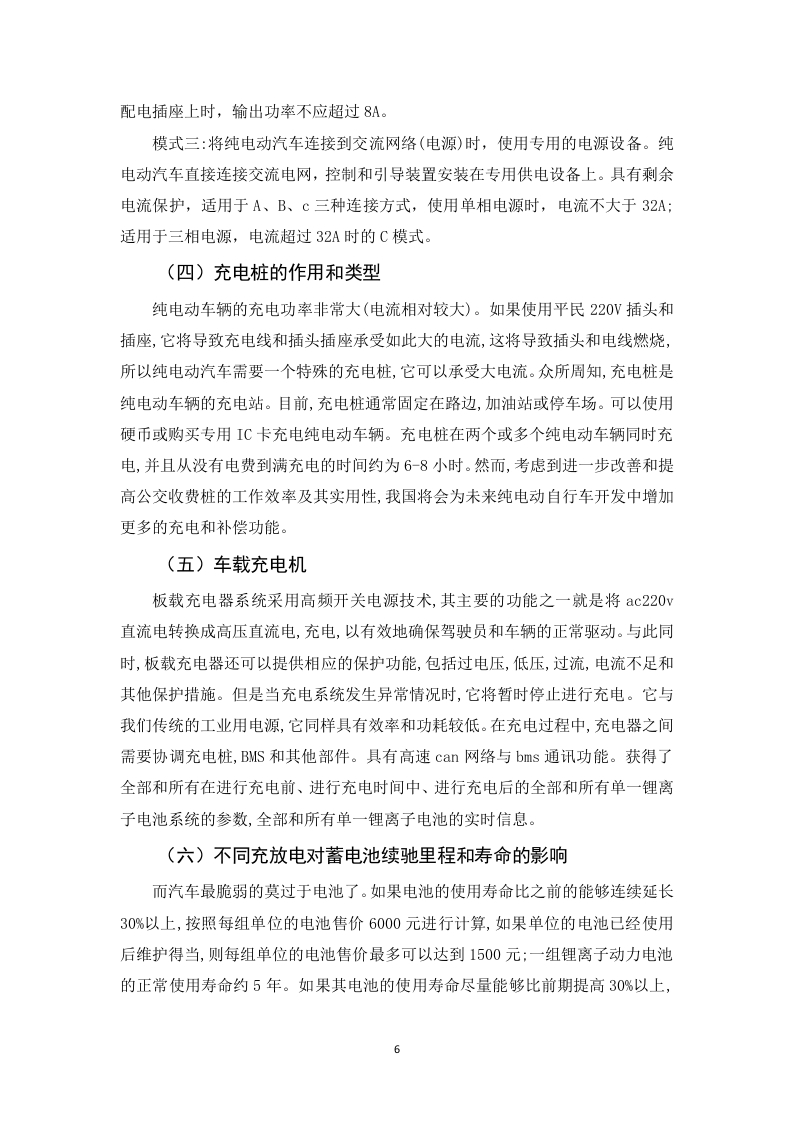

1. 车载充电机。车载充电机安装在纯电动汽车内部，利用地面交流电网或车辆移动电源为动力电池充电。它集成了过充保护、安全管理和自动执行充电功能，可根据电池管理系统（BMS）提供的数据动态调整充电电流或电压参数。由于车辆对重量和体积的限制，车载充电机通常设计为小巧轻便（约小于5千克），但其充电功率较小，充满电通常需要5至8小时。车载充电机通过车辆内部总线与电池管理系统通信，实现充电过程的闭环控制。

2. 非车载充电机。非车载充电机即常见的公共充电桩，主要部署在家庭、充电站及各类公共场所。其充电速度远高于车载充电机，因此体积和重量较大。由于非车载充电机与动力电池管理系统在物理上完全分离，两者必须通过有线或无线方式建立通信连接，才能完成充电参数的交互与执行。

二、按充电方式分类

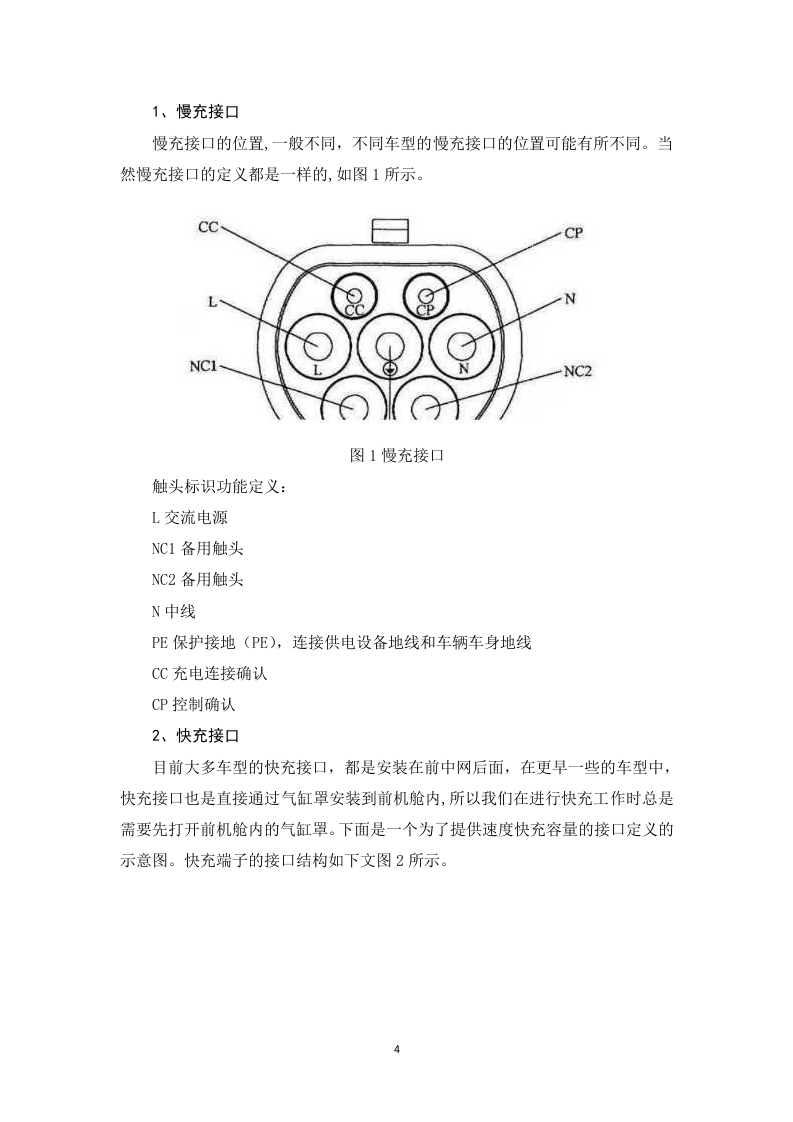

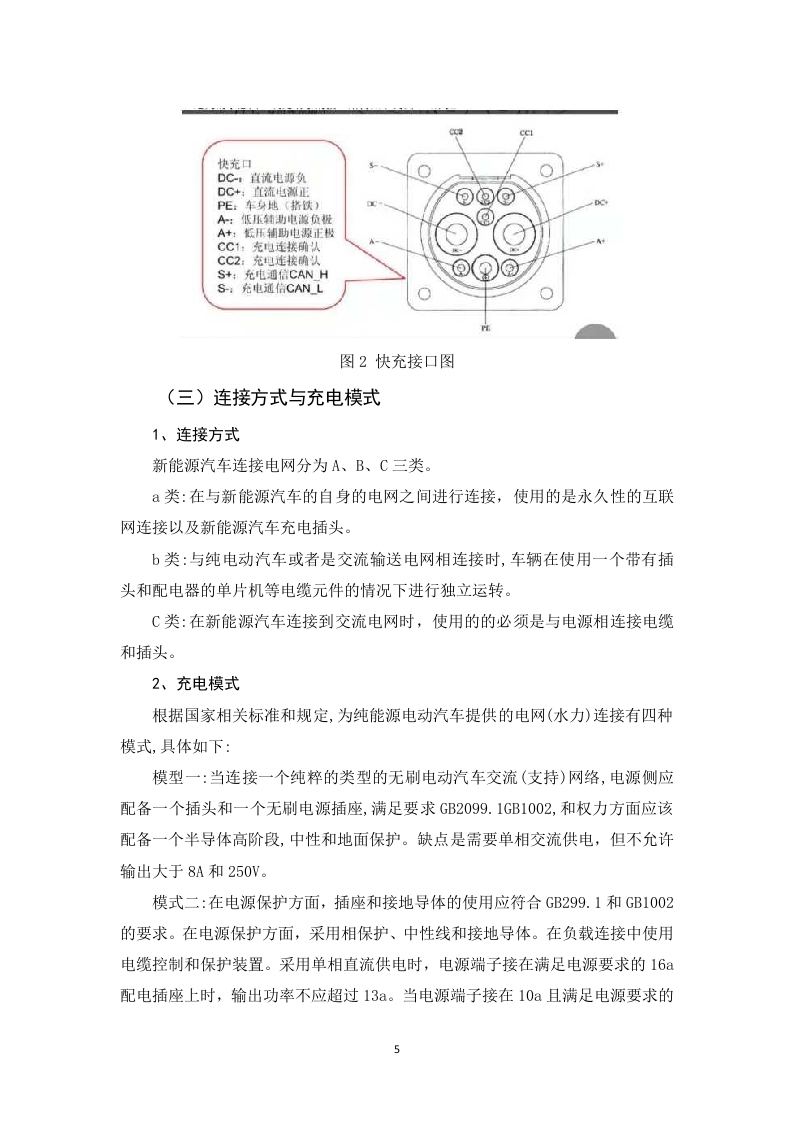

1. 传导型充电。传导型充电即接触式充电，通过插头与插座直接连接，利用金属导体传导电能。这是目前市面上最主流的充电方式。其优点是技术成熟、操作简便、成本较低；缺点是导体暴露在外，存在安全隐患，且频繁插拔会导致接触件磨损松动，影响电能传输效率。

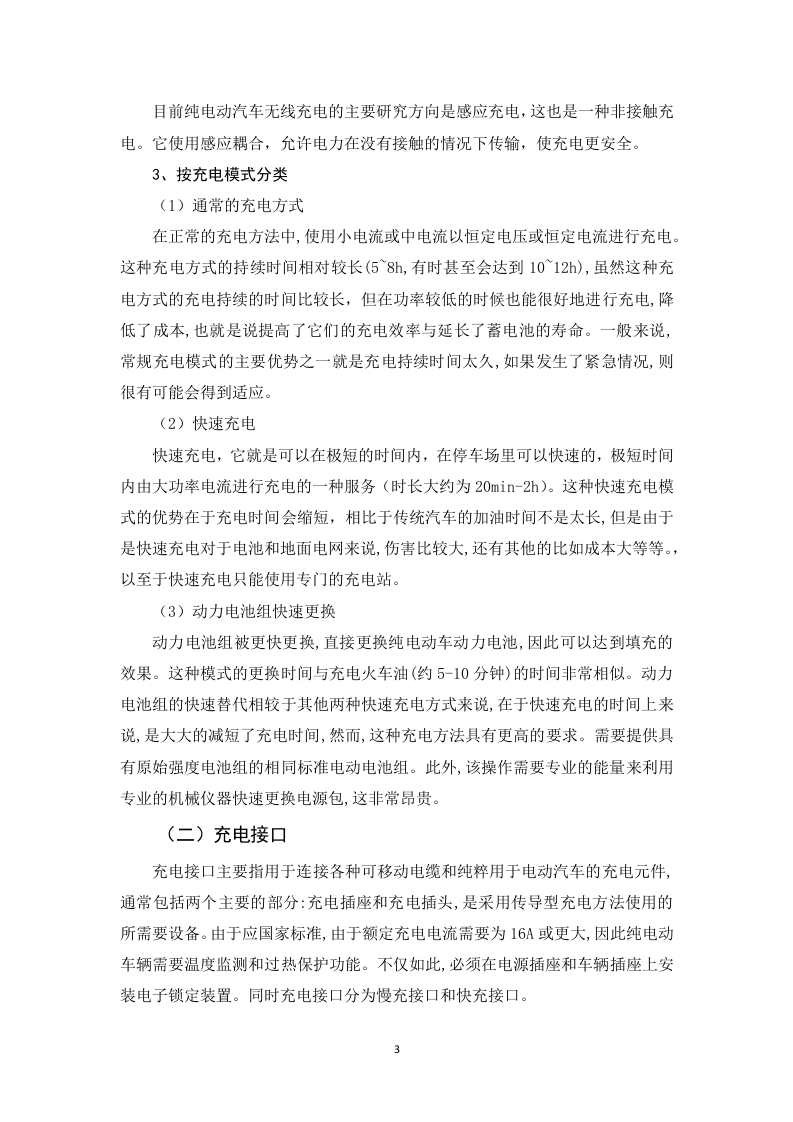

2. 无线型充电。无线型充电无需物理接触，通过电磁感应或谐振原理传输电能。该方式可避免插拔磨损和触电风险，但当前技术尚未大规模普及，充电效率与功率仍受限制。

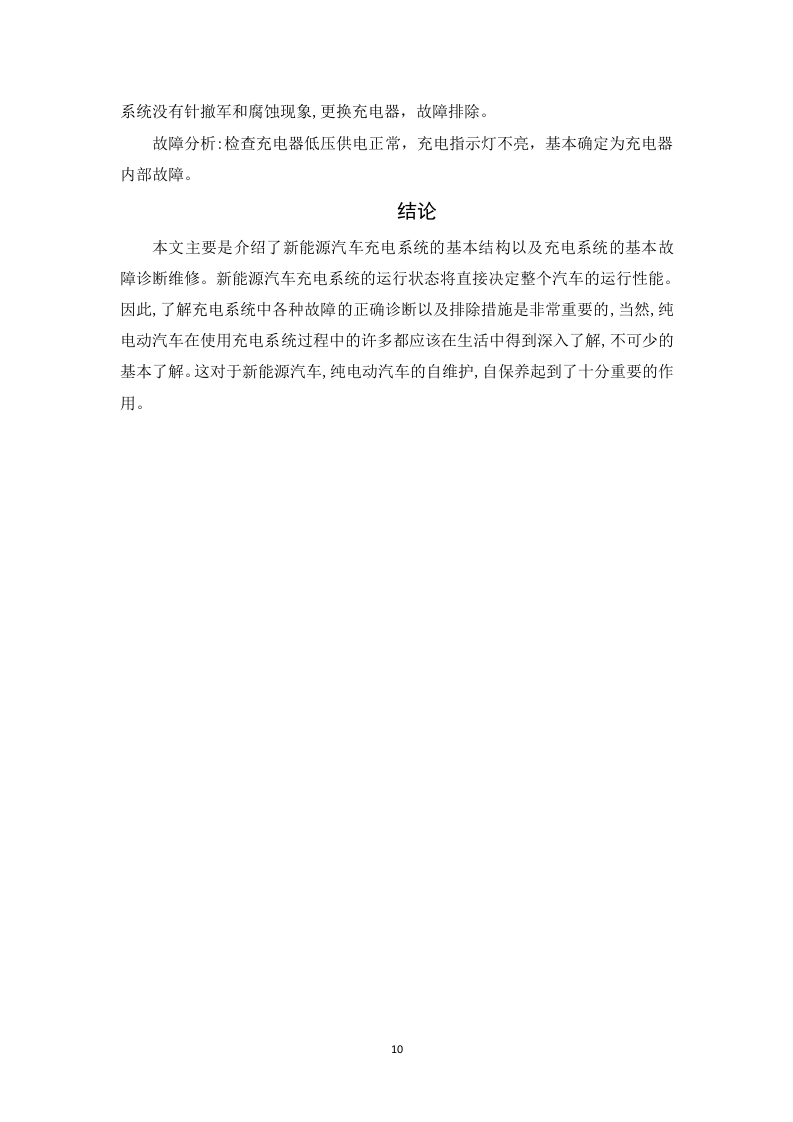

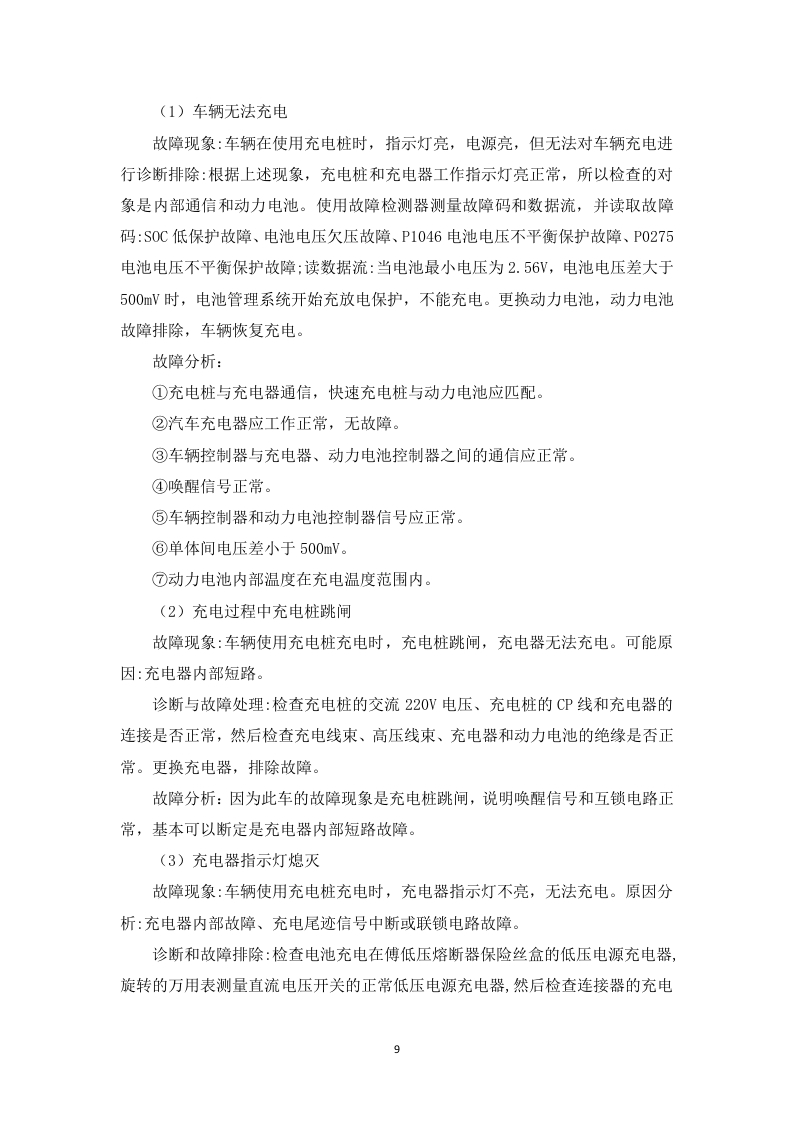

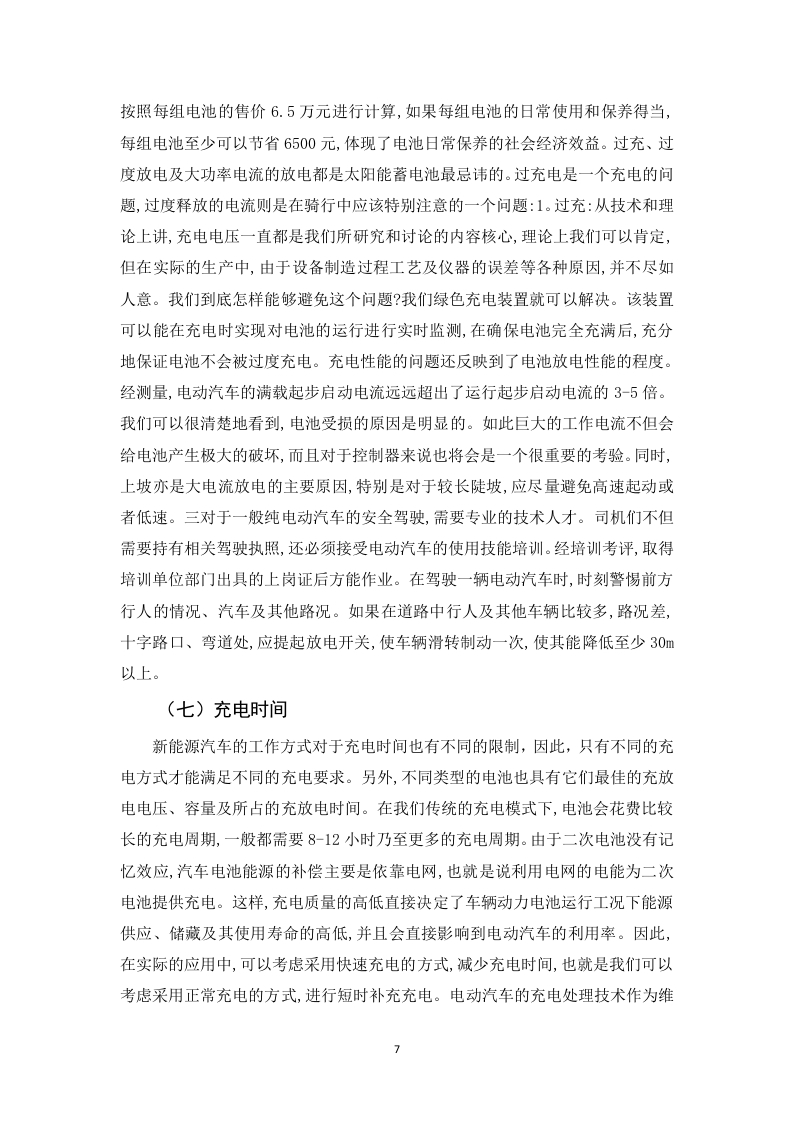

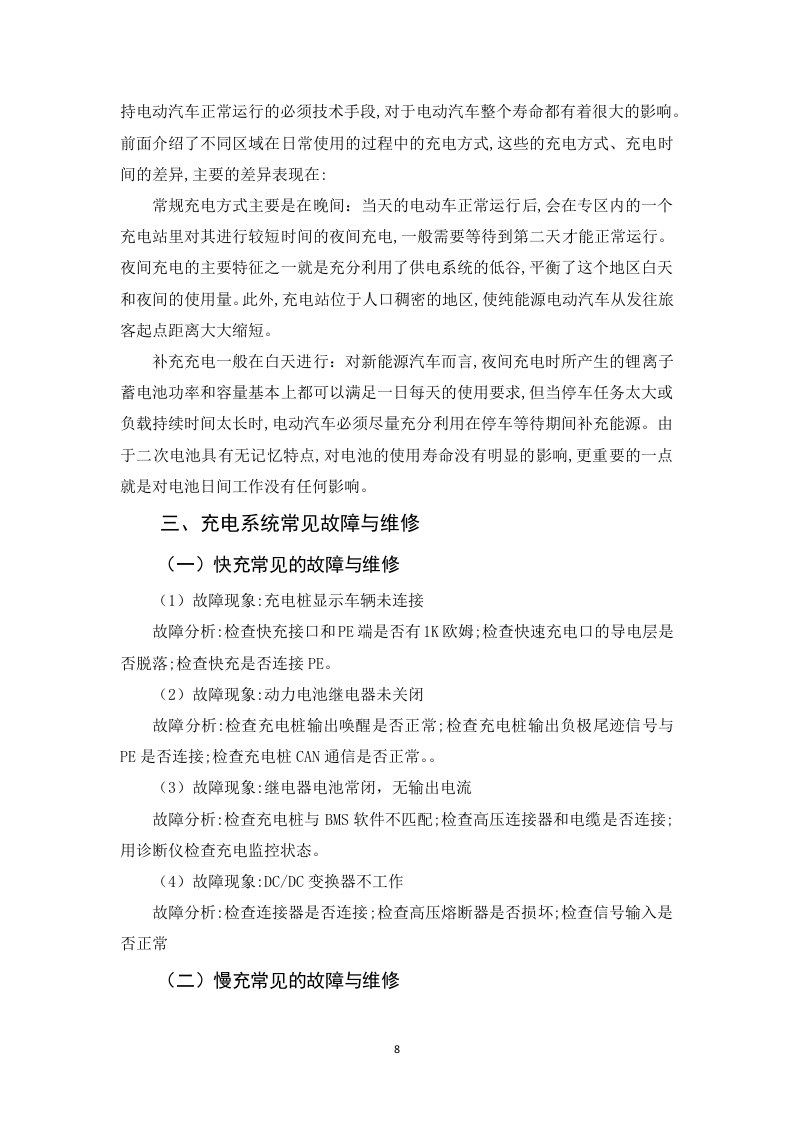

总结：新能源汽车充电系统的分类直接决定了故障诊断与维修的切入点。例如，车载充电机故障多与BMS通信、功率模块相关；非车载充电机故障常涉及通信协议、接口磨损；传导型充电的常见问题包括插头松动、接触电阻增大；无线型充电则需关注线圈对准度与电磁干扰。掌握这些分类特征，有助于维修人员快速缩小故障范围，提升诊断效率。
