220KV铝厂变电所电气设计任务书

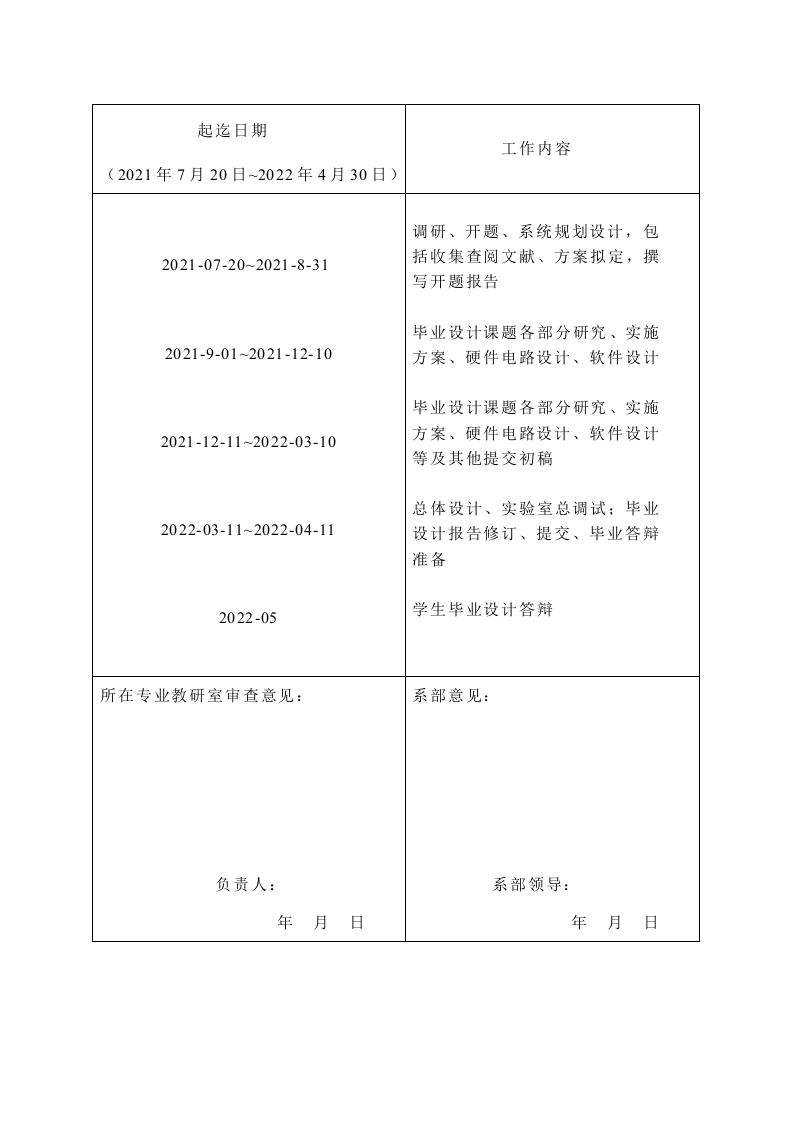

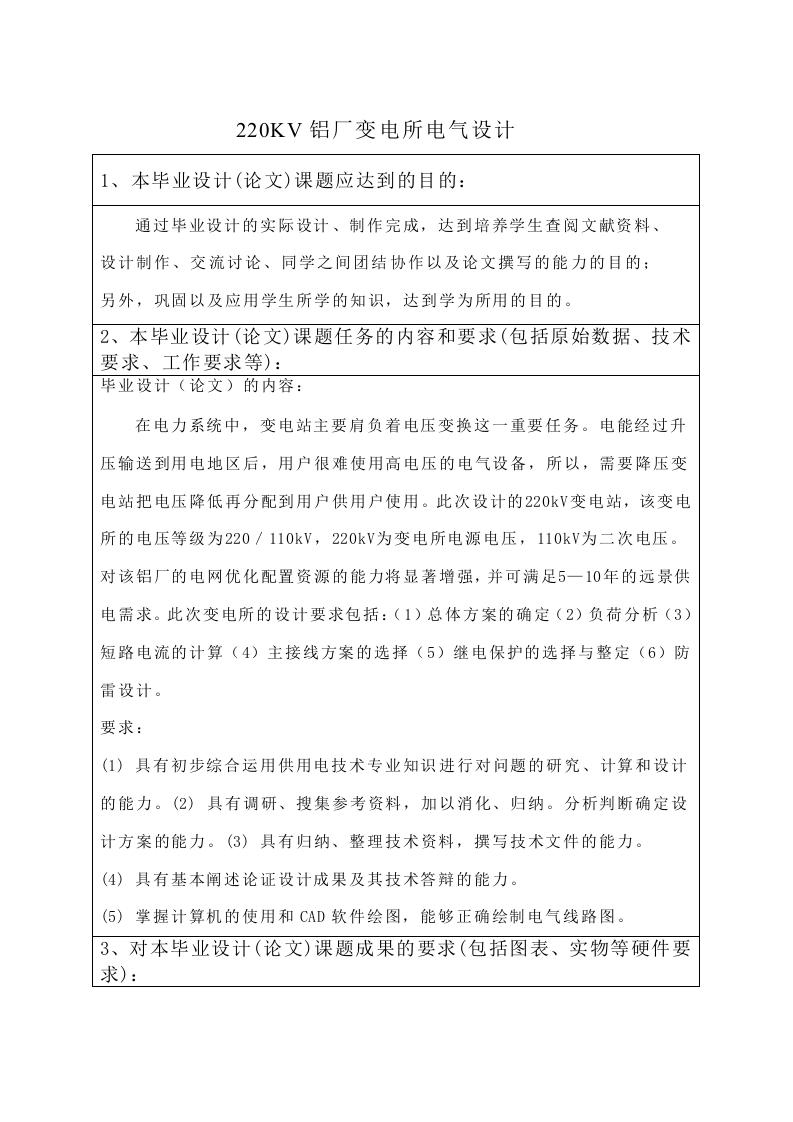

220KV铝厂变电所电气设计1、本毕业设计（论文）课题应达到的目的：通过毕业设计的实际设计、制作完成，达到培养学生查阅文献资料、设计制作、交流讨论、同学之间团结协作以及论文撰写的能力的目的：另外，巩固以及应用学生所学的知识，达到学为所用的目的。2、本毕业设计（论文）课题任务的内容和要求（包括原始数据、技术要求、工作要求等)：毕业设计（论文）的内容：在电力系统中，变电站主要肩负着电压变换这一重要任务。电能经过升压输送到用电地区后，用户很难使用高电压的电气设备，所以，需要降压变电站把电压降低再分配到用户供用户使用。此次设计的220kV变电站，该变电所的电压等级为220/110kV,220kV为变电所电源电压，110kV为二次电压。对该铝厂的电网优化配置资源的能力将显著增强，并可满足5一10年的远景供电需求。此次变电所的设计要求包括：(1)总体方案的确定(2)负荷分析(3)短路电流的计算(4)主接线方案的选择(5)继电保护的选择与整定(6)防雷设计。要求：(1)具有初步综合运用供用电技术专业知识进行对问题的研究、计算和设计的能力。(2)具有调研、搜集参考资料，加以消化、归纳。分析判断确定设计方案的能力。(3)具有归纳、整理技术资料，撰写技术文件的能力。(4)具有基本阐述论证设计成果及其技术答辩的能力。(5)掌握计算机的使用和CD软件绘图，能够正确绘制电气线路图。3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求)：1、写出4000字左右的论文：2、绘制正确的电气线路图：3、给出具体的设计方案和可行性分析。4、主要参考文献[1]水利电力西北电力设计院.发电厂变电所电气接线盒布置[].北京：水利电力出版社.1992.[2]朴在林，王立舒.变电站设计电气部分[们.北京：中国水利水电出版社.2012.[3]何仰攒.电气工程电气设计手册[训，北京：水利水电出版[4]俞丽华.电气照明.上海：同济大学出版社，2001[5]李庆义.浅谈如何正确选择及使用电流互感器.电气开关.2005.1：23-27[6]弋东方.电气设计手册电气一次部分[M].中国电力出版社2002[7]孙琴梅.工厂供配电技术.北京：化学工业出版社，2009.12[8]朱林根.民用建筑变配电设计，中国建筑工业出版社，2002.6.1[9]GB50227-2008,中国电力企业联合会编，中国计划出版社，2009.4.1[10]李邹玲，10KV厂区变配电所设计常见问题分析，2008.12，第36卷第6期5、本毕业设计（论文）课题工作进度计划：起迄日期工作内容(2021年7月20日~2022年4月30日)调研、开题、系统规划设计，包2021-07-20~2021-8-31括收集查阅文献、方案拟定，撰写开题报告毕业设计课题各部分研究、实施2021-9-01~2021-12-10方案、硬件电路设计、软件设计毕业设计课题各部分研究、实施2021-12-11-2022-03-10方案、硬件电路设计、软件设计等及其他提交初稿总体设计、实验室总调试；毕业2022-03-11~2022-04-11设计报告修订、提交、毕业答辩准备2022-05学生毕业设计答辩所在专业教研室审查意见：系部意见：负责人：系部领导：年月日年月日
