造纸机直流调速系统的研究

---

文档主要内容

文档类型：学术论文/技术研究报告
适用人群：电气工程、自动化控制领域的研究人员、造纸设备工程师、高校相关专业学生

文档核心内容：
该研究系统阐述了造纸机直流调速系统的原理、设计方法与工程实现。内容涵盖主电路参数计算、晶闸管元件选型、过电压过电流保护、电抗器设计、稳压电源与零速封锁电路，以及电流闭环和转速闭环的双闭环调速系统设计。通过动态工程设计方法，计算了系统动态指标，包括退饱和超调量、过渡过程时间和相角稳定裕度，并利用Protel软件完成电路图制作与组态控制。

可解决的实际问题：
文档为造纸机直流调速系统的工程化设计提供了完整的技术路线，可帮助工程师解决系统主电路参数匹配、保护电路配置、调节器参数整定等实际问题，适用于大中型造纸机生产线的持续、有序控制需求。

正文内容：
造纸机直流调速系统的研究聚焦于解决生产线持续运行中的控制瓶颈。造纸机作为连续生产过程，其设备的有序控制直接影响纸品质量与产量，而直流调速系统凭借其稳定性与合理性，已成为大中型造纸机的主流驱动方案。该研究从直流调速系统的原理出发，详细解析了系统的基本构成，包括主电路参数计算与保护机制，并系统阐述了控制环节的选取与动态工程设计方法。

在系统主电路设计中，研究以功率大、稳定性强的晶闸管作为可控整流电源，依据现代控制理论，采用转速-电流双闭环调速方式。主电路参数计算涵盖整流变压器参数、晶闸管元件选型，以及过电压、过电流保护电路的设计。电抗器部分则计算了变压器漏感、电动机电枢电感和平波电抗器电感量，确保电流连续与系统稳定。此外，稳压电源与零速封锁电路的设计为系统提供了可靠的供电与安全保护。

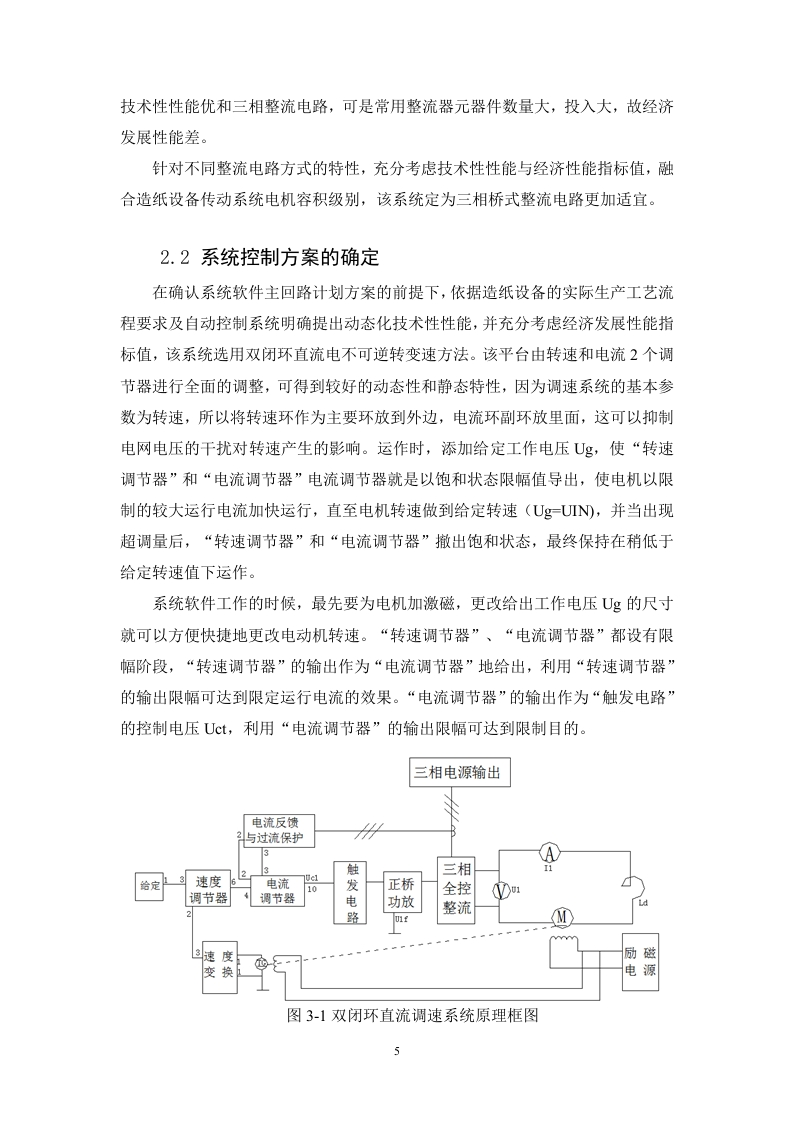

控制环节方面，研究分别设计了电流闭环与转速闭环。电流检测装置、电流调节器（ACR）与触发装置构成电流环，转速调节器（ASR）与转速检测环节、电压隔离器构成转速环。转速给定及给定积分器的设计保证了系统启动与调速的平滑性。动态工程设计中，对电流环与转速环进行了近似处理，确定了ACR与ASR的结构，并计算了关键参数。系统动态指标计算显示，退饱和超调量、过渡过程时间与相角稳定裕度均满足工程要求。

最终，研究利用Protel软件完成了相关电路图的制作，并通过组态实现了控制规定。整个设计过程体现了直流调速系统在造纸机应用中的技术优势，为同类设备的研发与改造提供了参考。

结论与建议：
该研究通过系统化的主电路参数计算、双闭环控制设计及动态指标验证，证明了直流调速系统在造纸机中的适用性与可靠性。建议工程人员在应用时重点关注晶闸管保护电路与电抗器参数的匹配，并根据实际负载特性调整调节器参数，以优化系统动态响应。

文档评价：
内容结构完整，从原理到工程实现层层递进，参数计算与保护设计详实，适合作为造纸机直流调速系统设计的参考范本。

使用建议：
读者可重点参考第三章主电路参数计算与第四章控制环节设计，结合自身项目需求进行参数调整。动态工程设计部分的方法可推广至其他直流调速系统开发。
