文档主要内容
文档类型：学术论文
适用人群：高分子材料、阻燃材料、复合材料领域的研究人员、工程师及相关专业学生
文档核心内容：

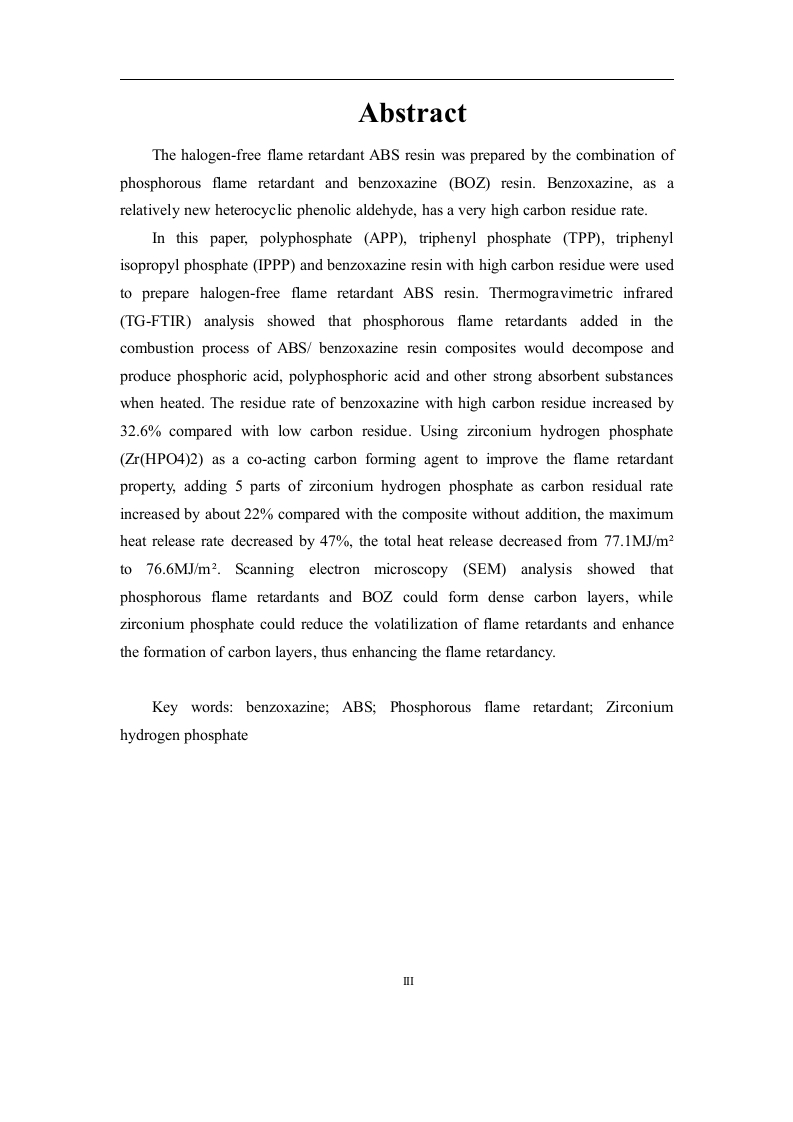

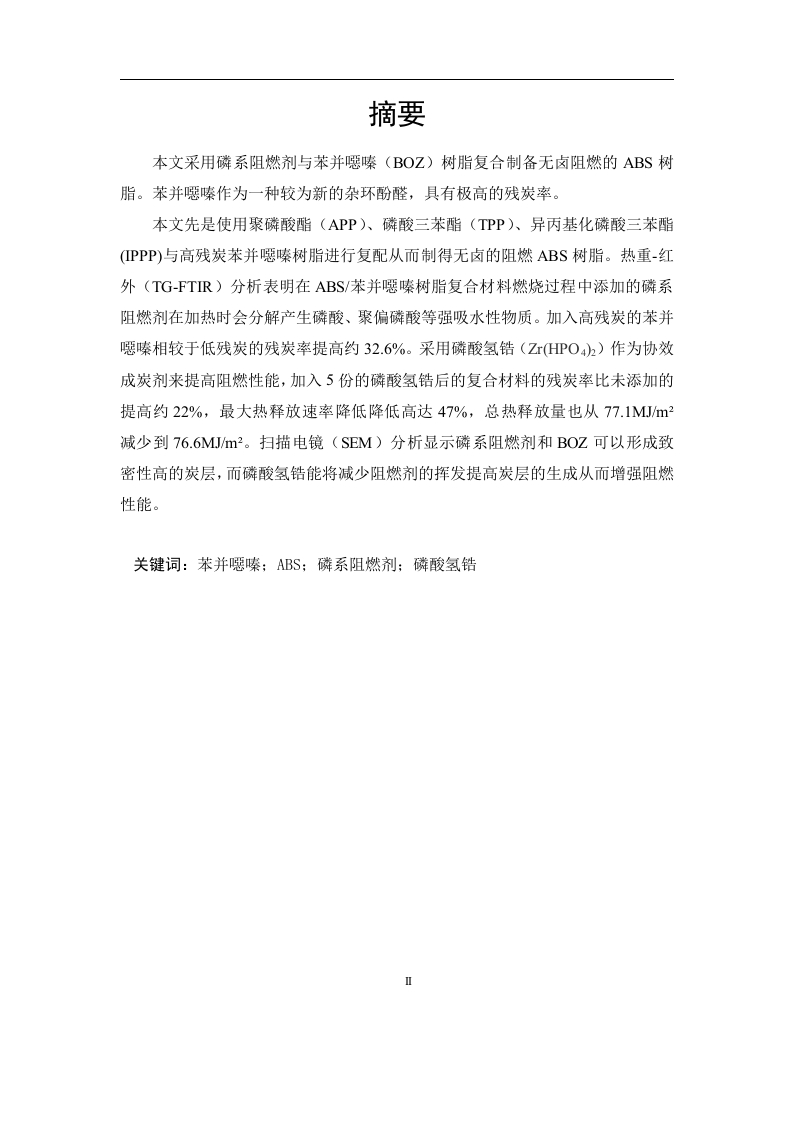

该论文系统研究了磷系阻燃剂与苯并噁嗪树脂复配制备无卤阻燃ABS树脂的机理，重点分析了磷酸氢锆作为协效成炭剂对阻燃性能的提升作用，并通过热重-红外联用、扫描电镜等手段揭示了炭层形成机制。
可解决的实际问题：
为开发高效、环保的无卤阻燃ABS复合材料提供配方设计依据和机理参考，尤其适用于电子电器、汽车内饰等对阻燃性和环保性要求严格的场景。

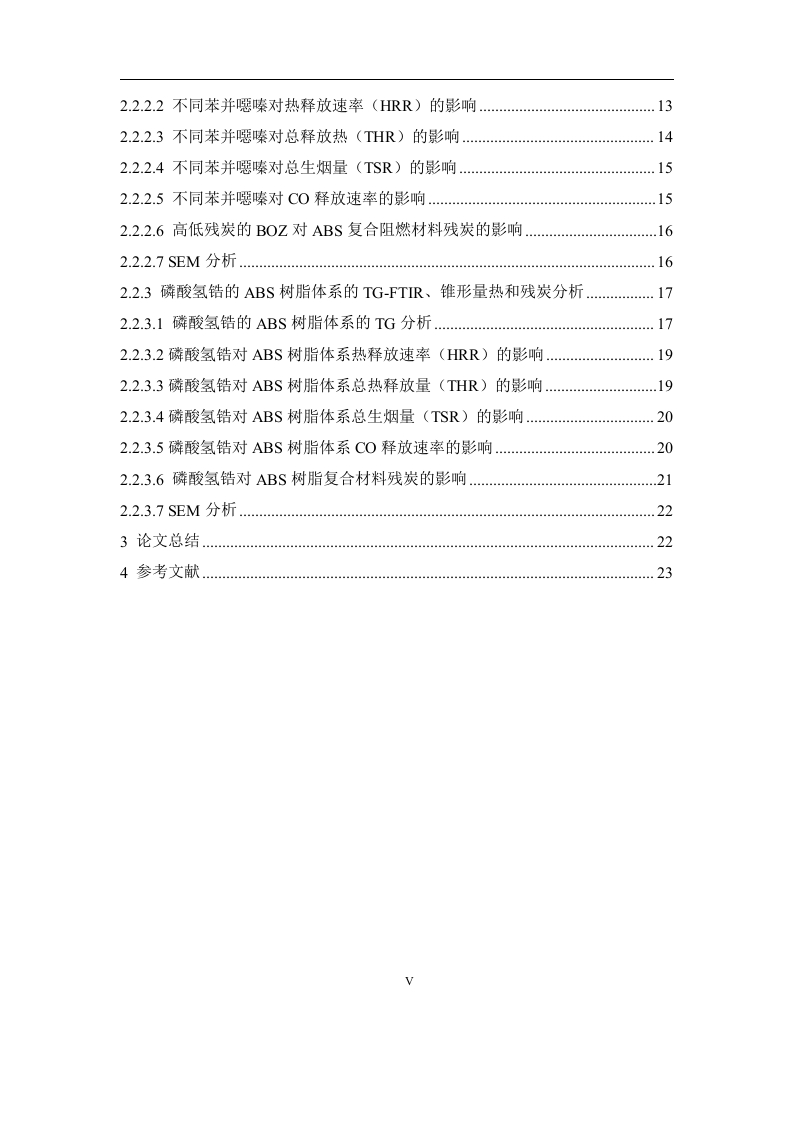

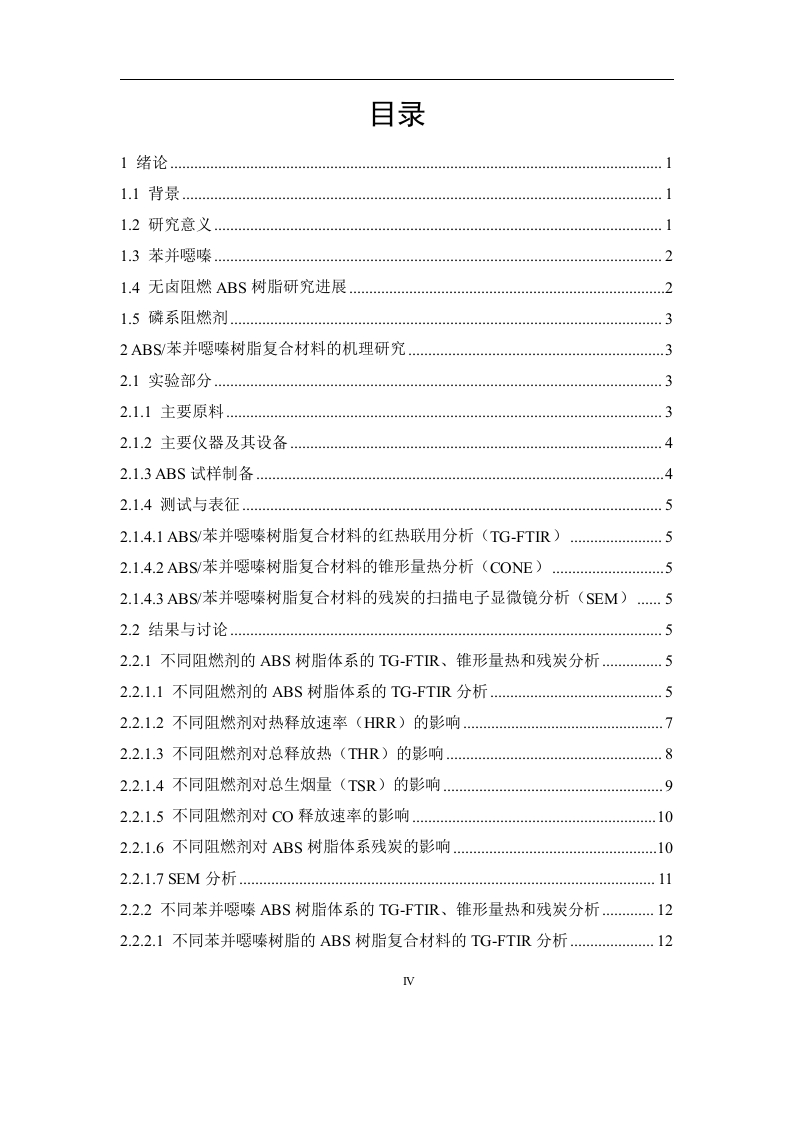

正文内容：

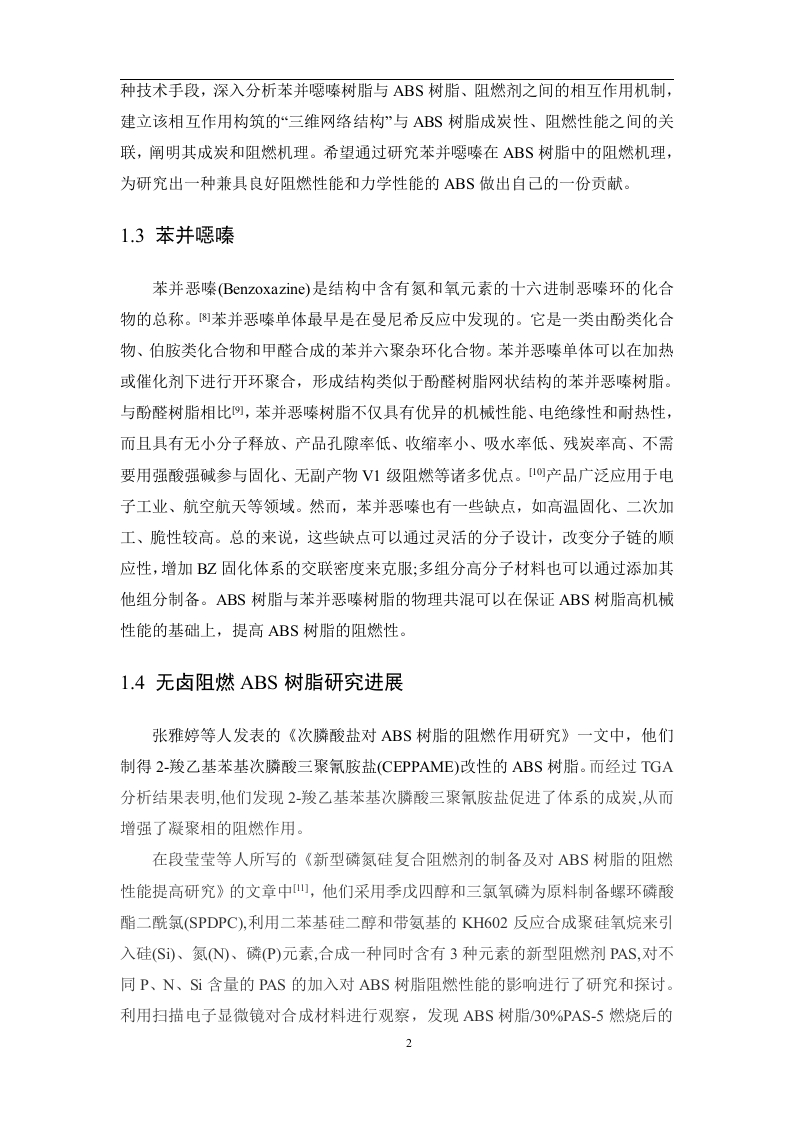

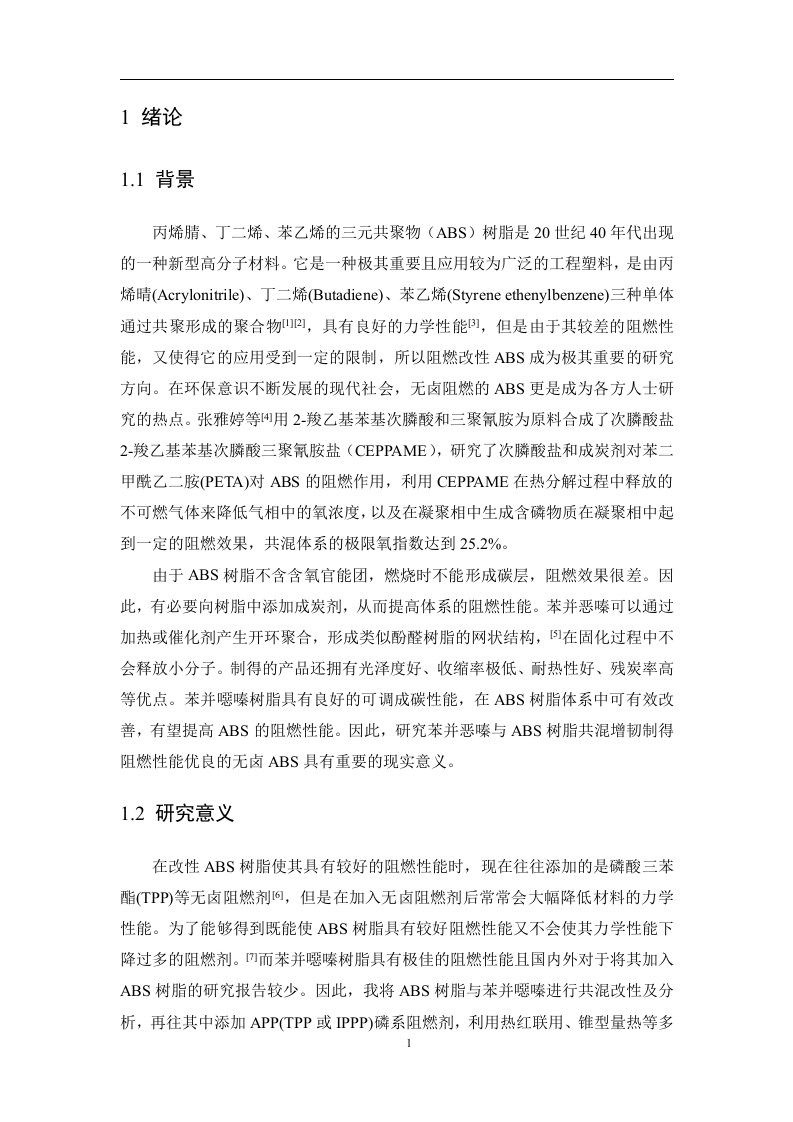

ABS树脂因其优异的综合性能被广泛应用，但自身阻燃性较差，传统卤系阻燃剂虽有效却存在环境风险。该研究采用磷系阻燃剂（聚磷酸酯APP、磷酸三苯酯TPP、异丙基化磷酸三苯酯IPPP）与高残炭苯并噁嗪树脂进行复配，成功制备了无卤阻燃ABS复合材料。苯并噁嗪作为一种新型杂环酚醛树脂，具有极高的残炭率，其与磷系阻燃剂的协同作用成为提升阻燃性能的关键。

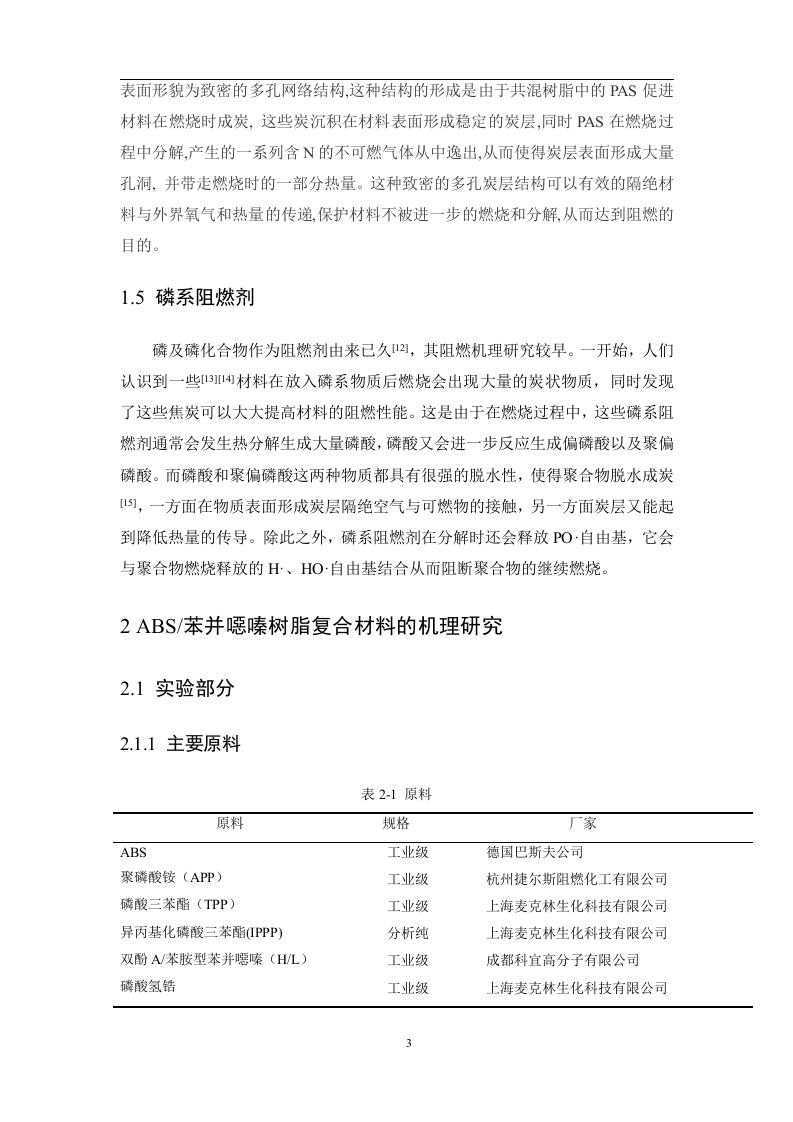

热重-红外分析表明，在燃烧过程中磷系阻燃剂受热分解产生磷酸、聚偏磷酸等强吸水性物质，这些物质能促进基体脱水成炭。与低残炭苯并噁嗪相比，高残炭苯并噁嗪使复合材料的残炭率提高了32.6%，显著增强了炭层屏障效果。为进一步优化阻燃效率，研究引入磷酸氢锆作为协效成炭剂。添加5份磷酸氢锆后，复合材料的残炭率比未添加时提高了约22%，最大热释放速率降低了47%，总热释放量从77.1 MJ/m²减少至76.6 MJ/m²，表明磷酸氢锆有效抑制了燃烧强度。
扫描电镜观察显示，磷系阻燃剂与苯并噁嗪树脂共同作用可形成致密性高的炭层，而磷酸氢锆的加入进一步减少了阻燃剂的挥发，促进了更完整、更稳定的炭层生成，从而增强了整体阻燃性能。该研究通过多组分协同设计，实现了无卤阻燃ABS树脂的高效阻燃，同时避免了卤素污染。
结论与建议：
该研究通过磷系阻燃剂与高残炭苯并噁嗪树脂的复配，并利用磷酸氢锆作为协效成炭剂，显著提升了ABS复合材料的阻燃性能，残炭率、热释放速率等关键指标均有明显改善。建议后续研究可进一步优化各组分比例，并探索其他协效体系以降低成本或提升加工性能。
文档评价：
论文数据详实，机理分析逻辑清晰，实验设计严谨，对无卤阻燃ABS材料的开发具有直接参考价值。
使用建议：
可直接作为阻燃配方设计的理论依据，也可用于教学案例中讲解磷-氮协同阻燃机理及成炭剂作用。
暂无评论内容
