流水线自动灌装系统设计

---

文档主要内容

文档类型：毕业设计论文/技术方案报告
适用人群：自动化专业学生、PLC系统设计工程师、饮料灌装生产线技术人员、工业控制领域研究者

文档核心内容：
该文档围绕饮料灌装流水线自动控制系统展开，完整覆盖从方案分析、硬件选型、软件编程到人机界面设计的全过程。核心内容包括系统灌装方法与结构分析、PLC选型与I/O分配、主电路设计、梯形图程序开发、系统调试以及触摸屏界面设计，最终形成一套可实际运行的灌装控制方案。

可解决的实际问题：
文档可帮助读者掌握基于PLC的灌装流水线设计方法，解决传统灌装效率低、控制精度差、人机交互不便等问题。适用于中小型饮料企业自动化改造或教学实训场景，提供从理论到实践的完整参考。

正文内容：
随着饮料行业对生产效率与灌装精度要求的持续提升，基于PLC的自动灌装流水线系统成为主流解决方案。该设计以西门子或同类PLC为核心控制器，结合传感器、执行机构与触摸屏，实现灌装过程的自动化控制。系统整体分为硬件设计与软件设计两大部分，硬件部分包括PLC选型、I/O地址分配、主电路及外围电路设计；软件部分则涵盖组态编程、梯形图逻辑以及调试流程。

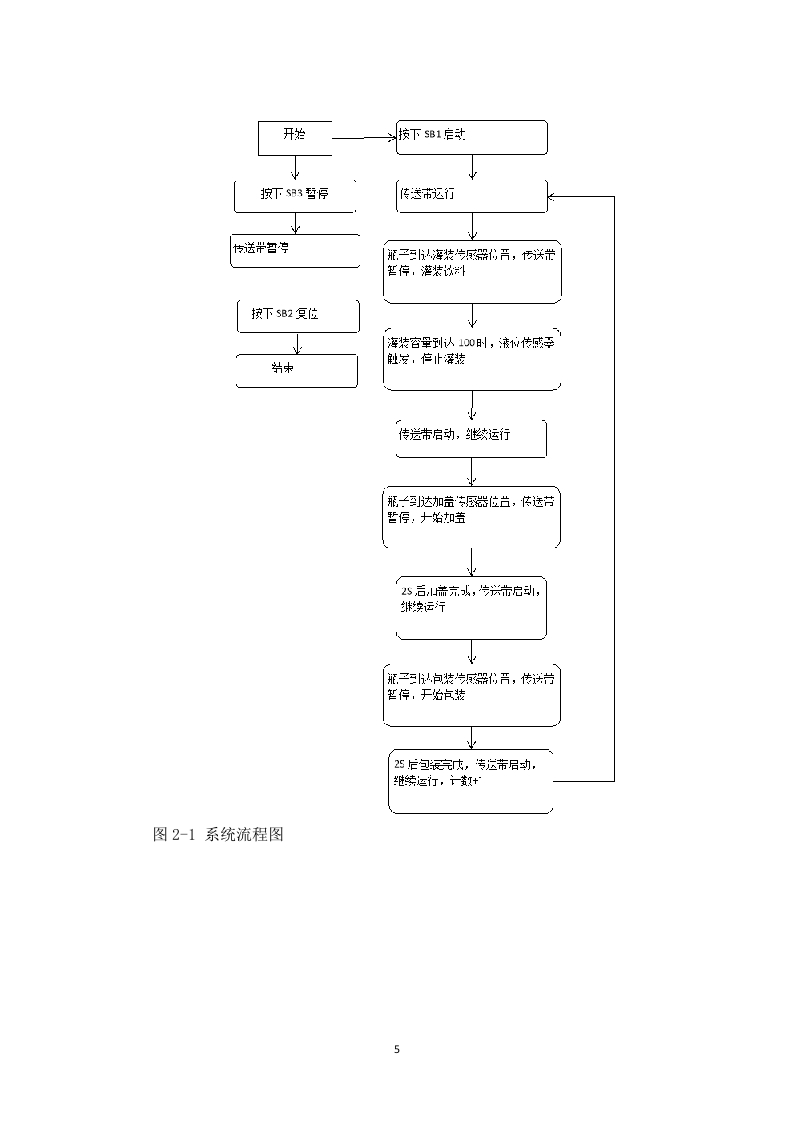

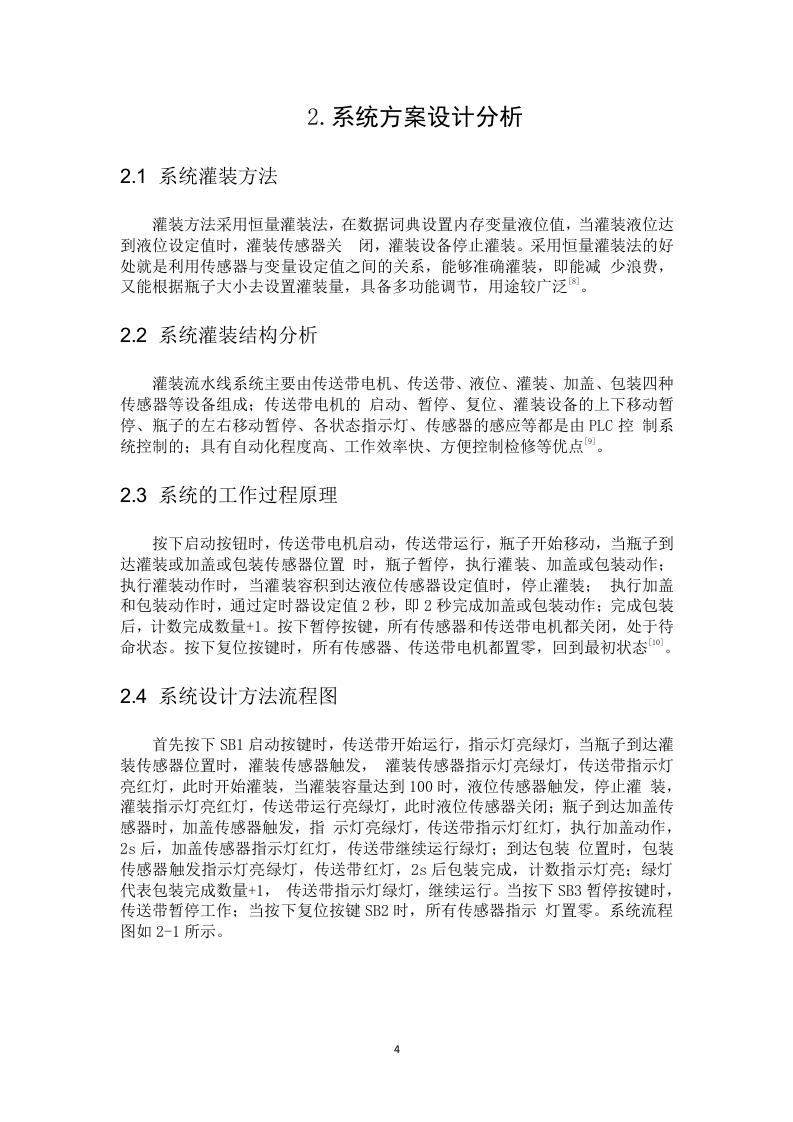

在系统方案设计阶段，文档首先分析了常见的灌装方法，如容积式、称重式与流量计式，并针对饮料灌装特点选择了容积式灌装结合液位检测的方案。灌装结构采用储液罐、灌装阀、输送带与定位装置协同工作，工作过程原理为：空瓶经输送带到达灌装工位，定位传感器触发后，灌装阀开启，液位传感器检测到设定高度后关闭阀门，随后输送带将满瓶移出。系统设计方法流程图清晰展示了从启动、检测、灌装到复位的完整逻辑，为后续PLC编程奠定基础。

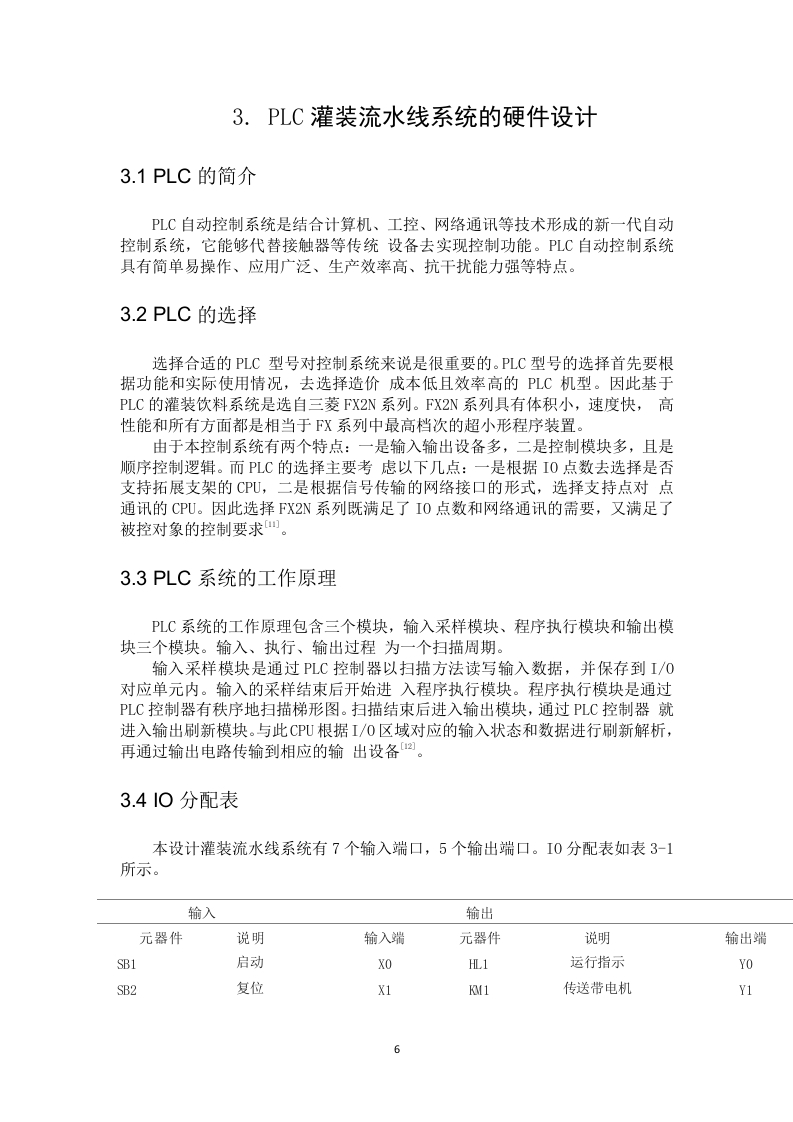

PLC灌装流水线系统的硬件设计部分，文档对PLC的选型依据进行了说明，重点考虑I/O点数、响应速度与抗干扰能力。以西门子S7-200或S7-1200系列为例，分配了输入点（启动按钮、急停、液位传感器、位置传感器等）与输出点（灌装阀电磁阀、输送带电机、报警灯等），并设计了主电路图，包含电源回路、电机驱动回路与保护电路。I/O分配表详细列出了每个端子的功能与地址，确保硬件接线与软件编程一一对应。

软件设计是系统的核心。文档采用梯形图编程语言，依据工作过程原理绘制了程序流程图，并逐步转化为梯形图逻辑。关键程序段包括：启动自锁、灌装阀延时控制、液位到达复位、输送带步进控制以及故障报警处理。系统梯形图设计部分给出了典型网络示例，如当启动信号与位置传感器同时为ON时，灌装阀输出置位；液位传感器为ON后，延时0.5秒复位阀门。饮料灌装系统的调试设计部分，文档列出了调试步骤：先检查硬件接线，再下载程序进行空载测试，最后带载调试，通过修改定时器参数优化灌装量精度。

人机界面设计方面，文档选用触摸屏作为上位机，设计了主界面、参数设置界面、运行监控界面与报警界面。主界面显示系统运行状态、灌装计数与故障指示；参数设置界面可调整灌装时间、输送带速度等关键参数；运行监控界面实时显示液位、电机电流等数据；报警界面记录历史故障。系统界面的调试部分强调通过模拟信号测试触摸屏与PLC通信是否正常，并验证各界面切换与参数写入功能。

结论与建议：
该研究通过完整的硬件选型、梯形图编程与人机界面设计，构建了一套可实际运行的饮料灌装流水线控制系统。文档验证了容积式灌装结合PLC控制的可行性，并给出了调试方法与参数优化建议。建议在实际应用中根据灌装物料特性调整传感器阈值与定时参数，同时增加冗余保护电路以提高系统可靠性。

文档评价：
该文档结构清晰，从方案分析到具体实现层层递进，硬件与软件设计细节完整，尤其I/O分配表与梯形图示例具有直接参考价值。不足之处在于未涉及通信协议与上位机数据记录功能，但作为基础设计已满足教学与小型产线需求。

使用建议：
读者可依据文档中的I/O分配表与梯形图逻辑直接搭建实验平台，或作为毕业设计论文的框架参考。对于工业现场应用，建议结合具体PLC型号（如S7-1200）的官方手册进行参数调整，并增加变频器控制输送带速度以提升灵活性。
