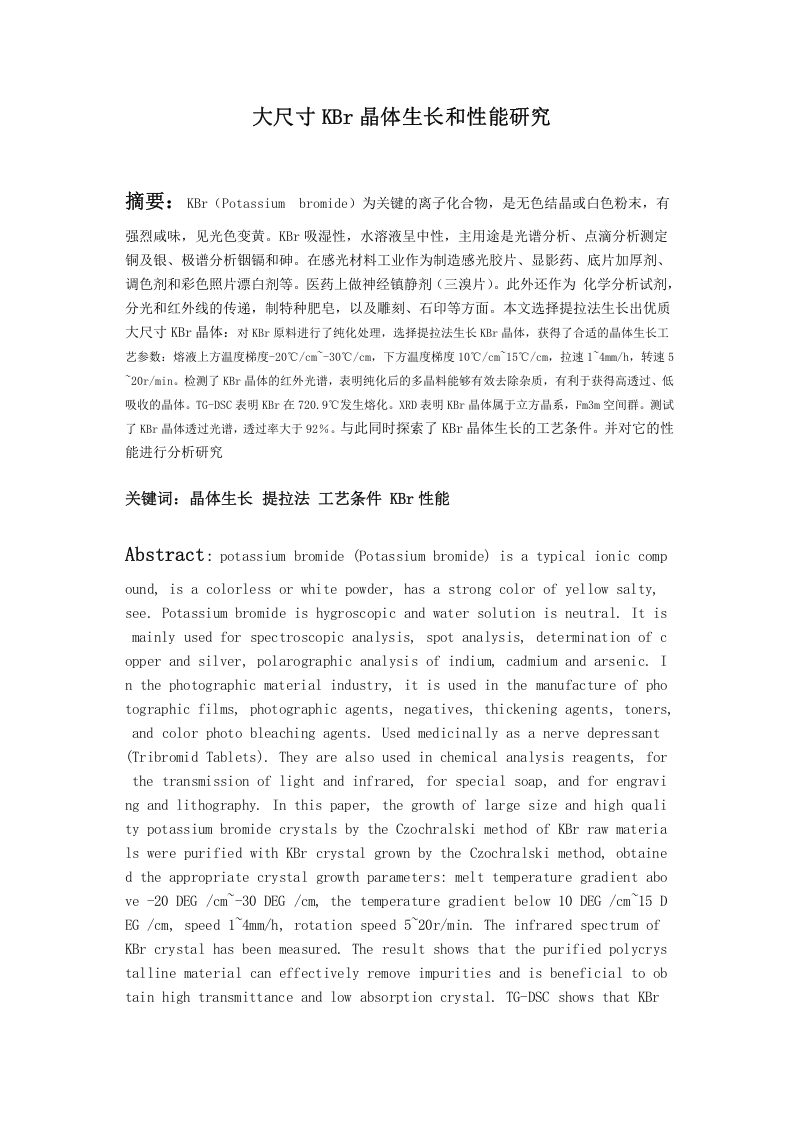

大尺寸溴化钾晶体生长和性能研究

---

文档主要内容

文档类型：学术论文/研究报告
适用人群：材料科学、晶体生长、光学器件领域的研究人员、工程师及高校相关专业学生

文档核心价值：系统阐述大尺寸溴化钾（KBr）单晶体的提拉法生长工艺与性能表征，为高透光率红外光学材料的制备提供可复现的技术参考。
—

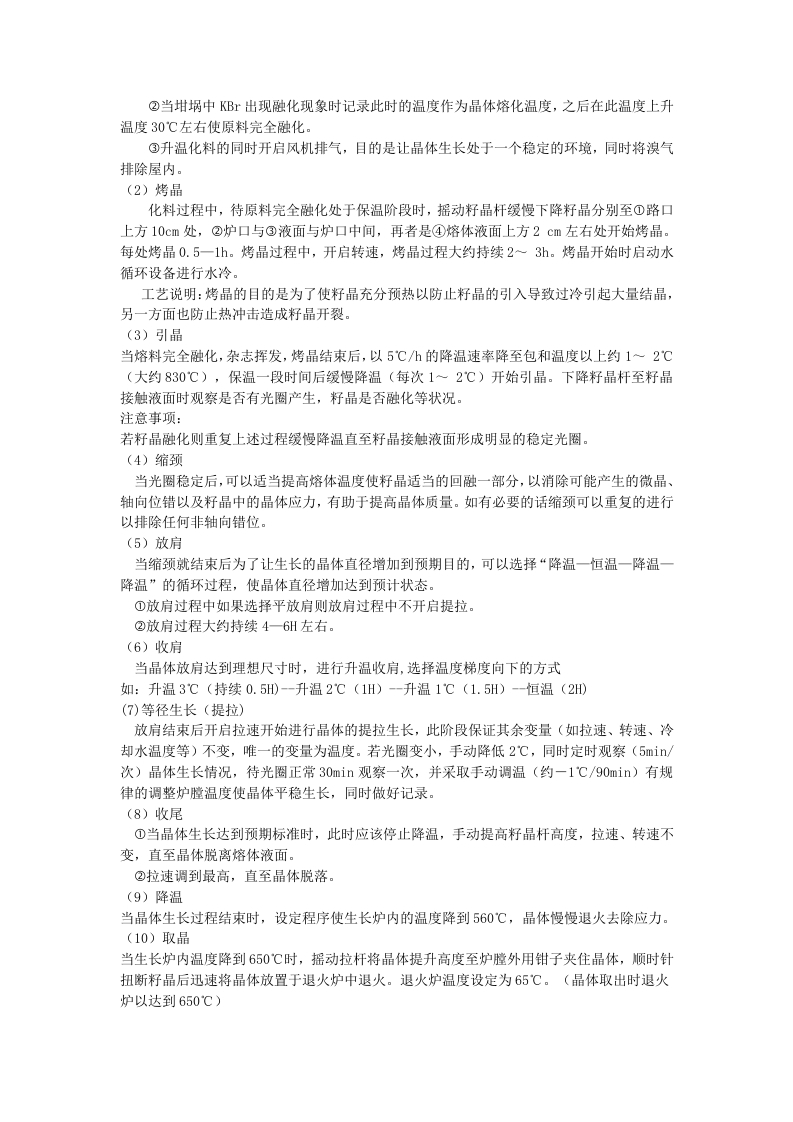

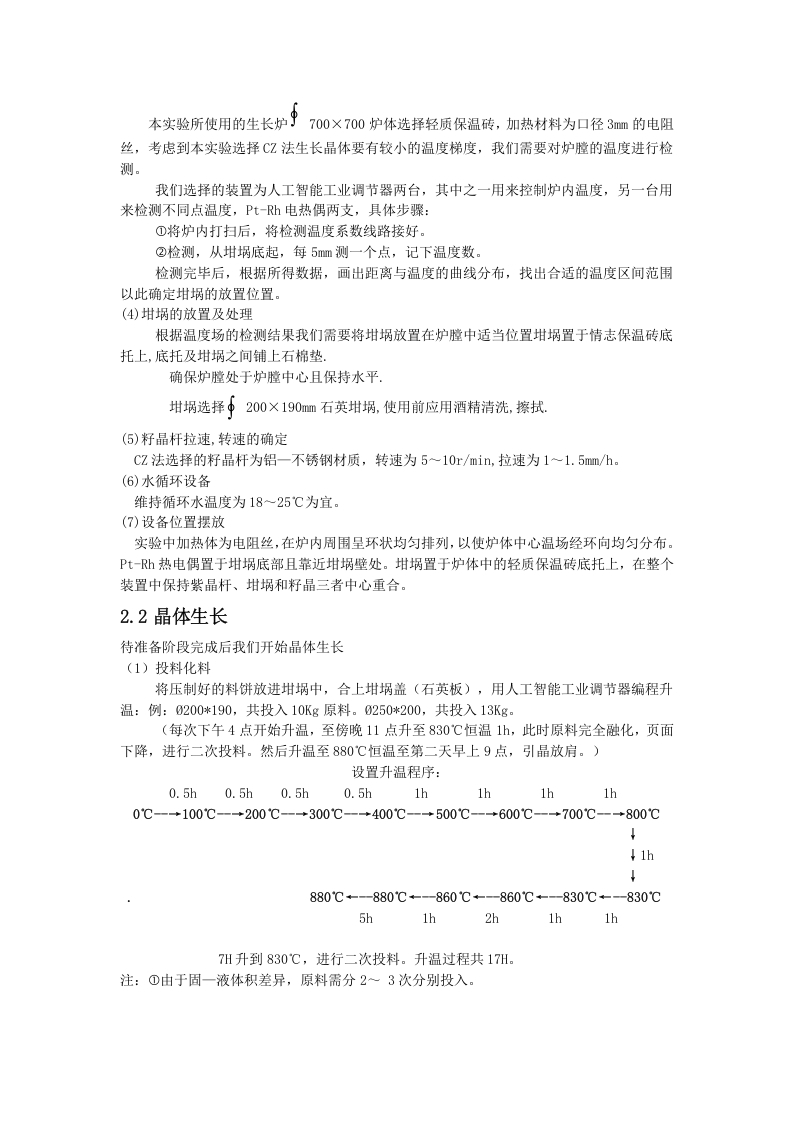

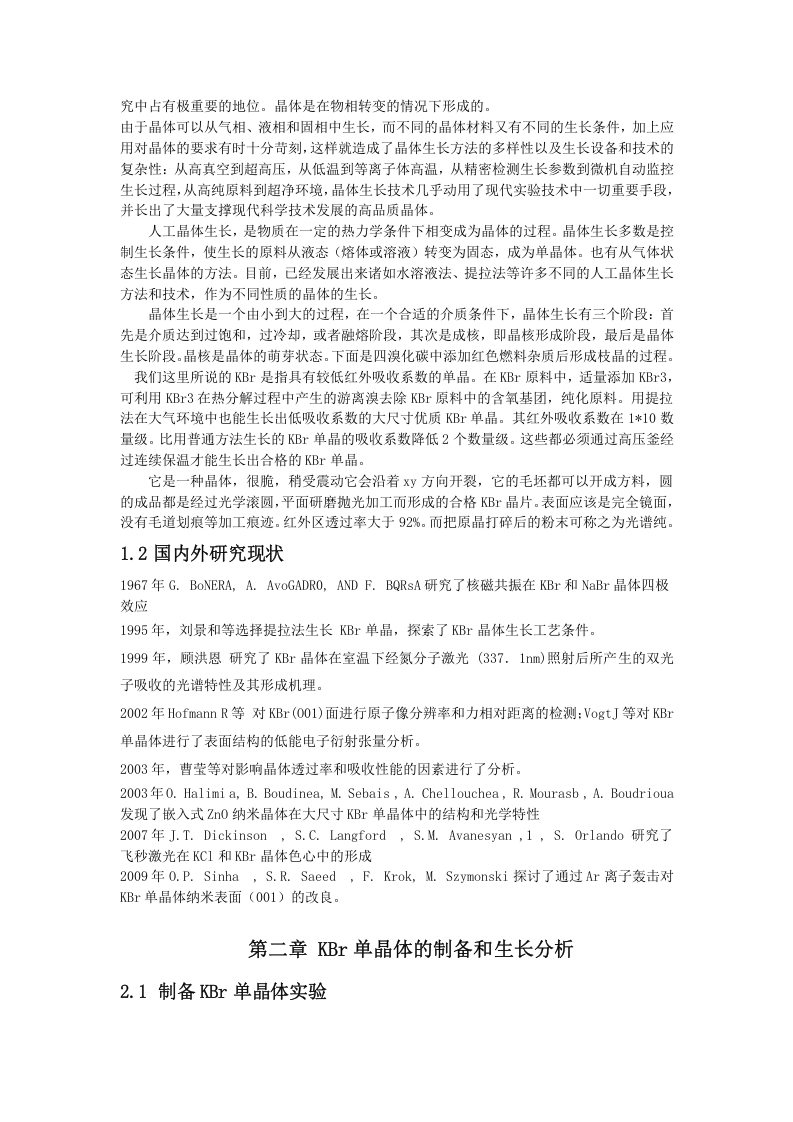

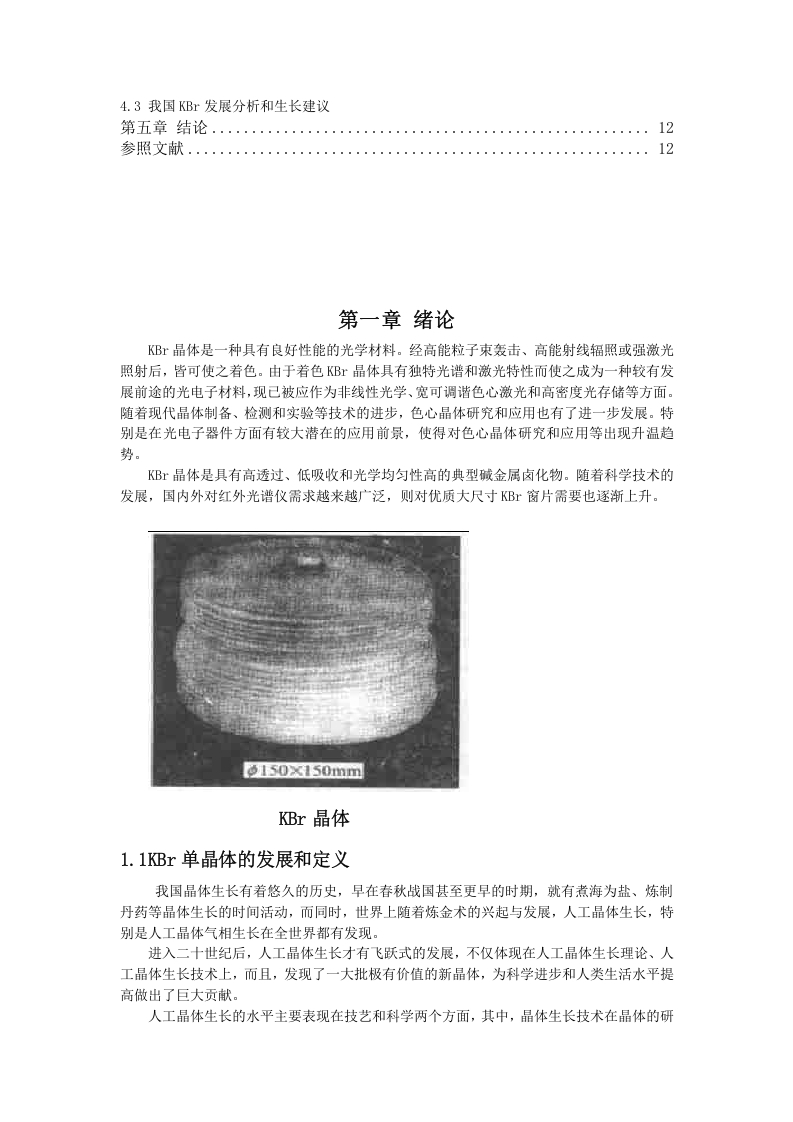

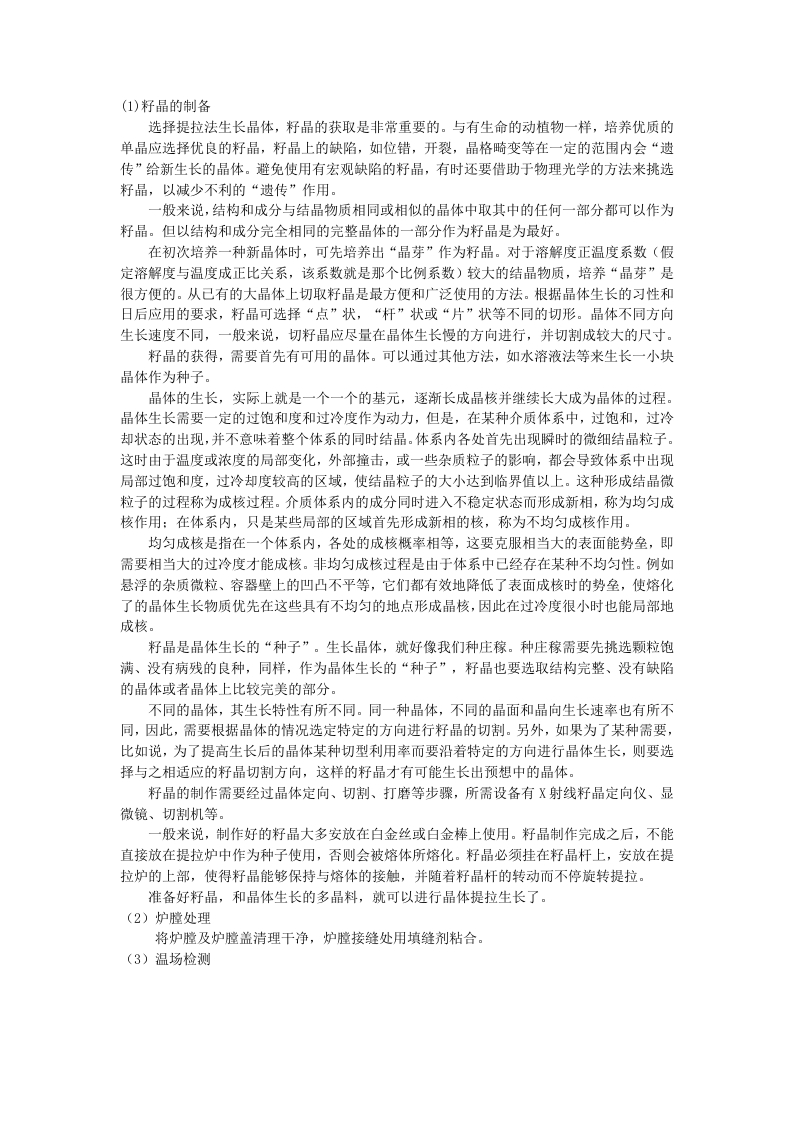

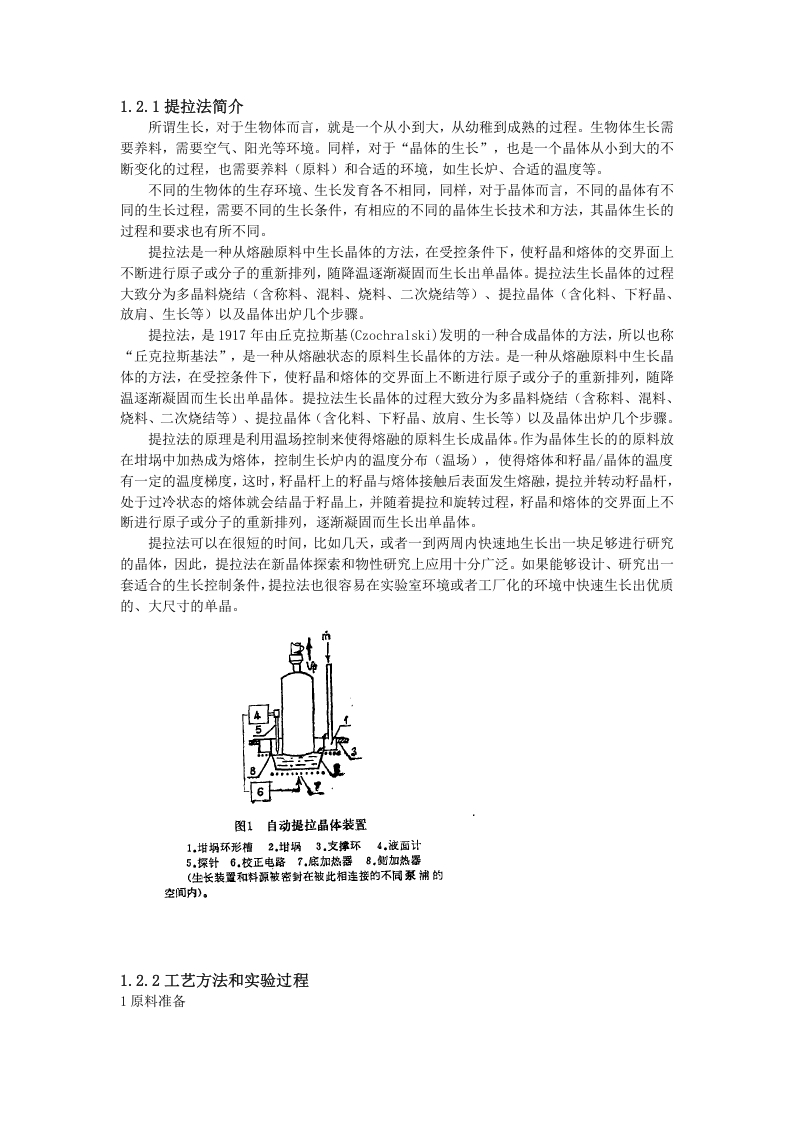

溴化钾晶体在红外光学领域具有重要应用，其大尺寸单晶的生长工艺与性能优化是当前研究热点。该文档以提拉法（Czochralski method）为核心，详细记录了从原料选择、籽晶处理到晶体生长的完整实验流程，并对所得晶体的结构、光学性能进行了系统分析。

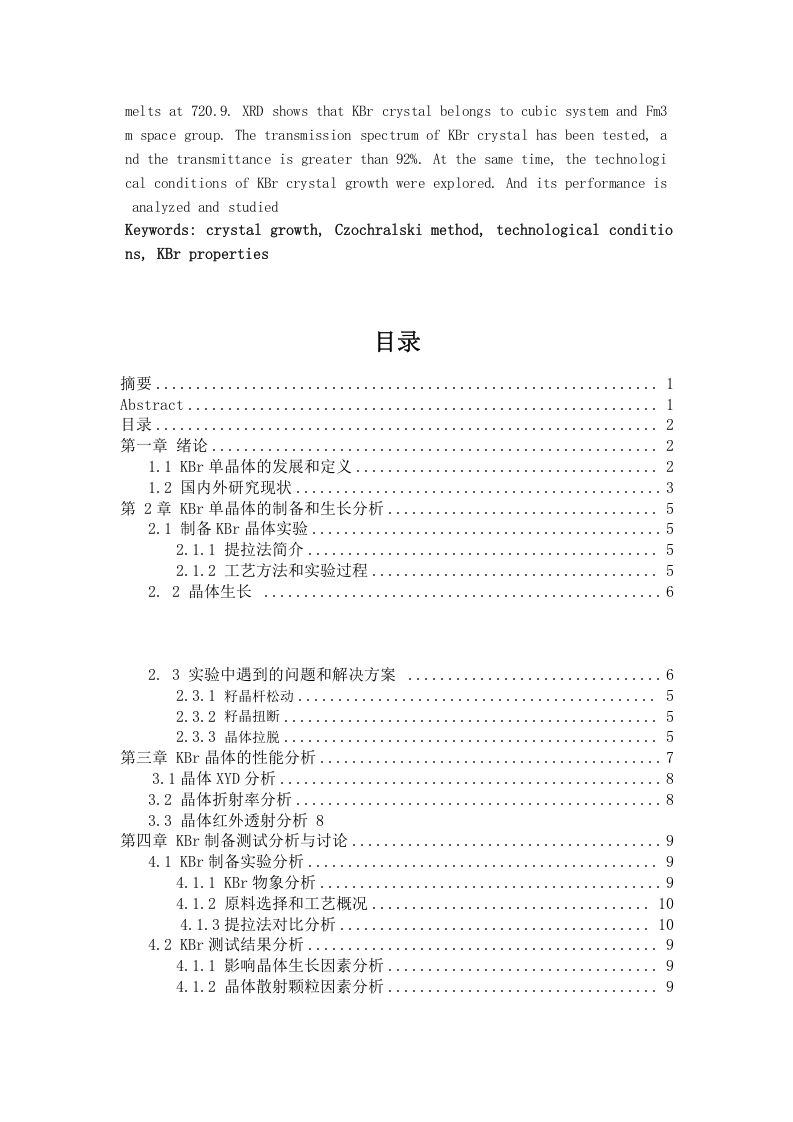

实验表明，KBr晶体熔点为720.9°C，X射线衍射（XRD）分析确认其属于立方晶系、Fm3m空间群，晶体结构完整。在生长过程中，研究人员遇到了籽晶杆松动、籽晶扭断及晶体拉脱等典型问题，并提出了相应的解决方案，为同类实验提供了宝贵的故障排除经验。

性能测试方面，KBr晶体的红外透射光谱显示其透射率大于92%，表明该晶体在红外波段具有优异的光学透过性，适合用于红外窗口、分光棱镜等器件。同时，文档对影响晶体生长的工艺条件（如提拉速度、温度梯度、气氛控制）进行了探讨，并分析了晶体内部散射颗粒的产生因素，为提升晶体质量指明了方向。

综合来看，该研究不仅验证了提拉法制备大尺寸KBr晶体的可行性，还通过物相分析、折射率测试和红外透射表征，全面评估了晶体的性能指标。对于从事红外材料研发或晶体生长工艺优化的技术人员，该文档可直接用于指导实验设计、参数调整及问题排查，具有较高的工程参考价值。
