文档主要内容
文档类型：外文翻译论文。适配人群：机械加工工程师、数控编程人员、凸轮设计研究者、机械专业学生。
文档核心价值：针对宽槽圆柱凸轮数控加工中，因槽腔宽度较大导致刀位轨迹无法简单沿中心线生成的问题，提供一套完整的刀位轨迹求解与坐标转换方法，可直接用于四坐标机床编程。
正文内容：

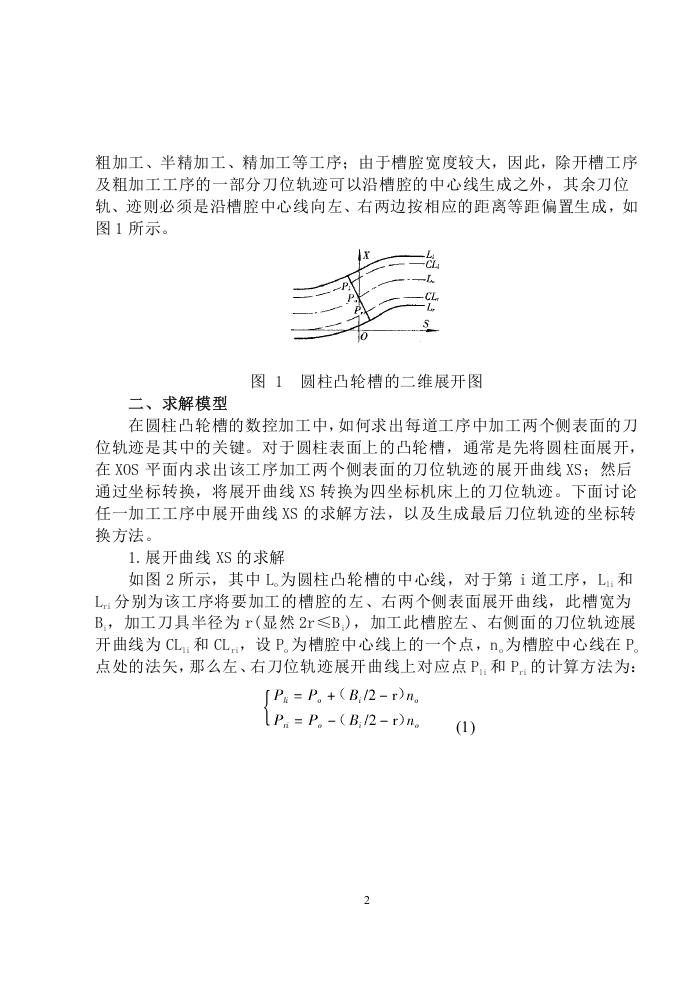

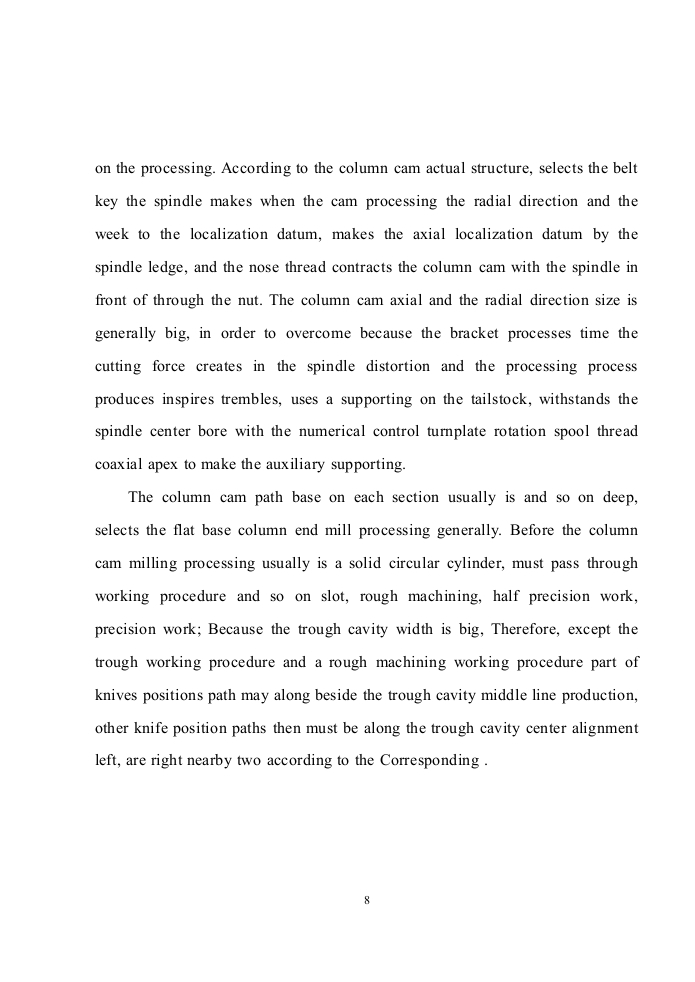

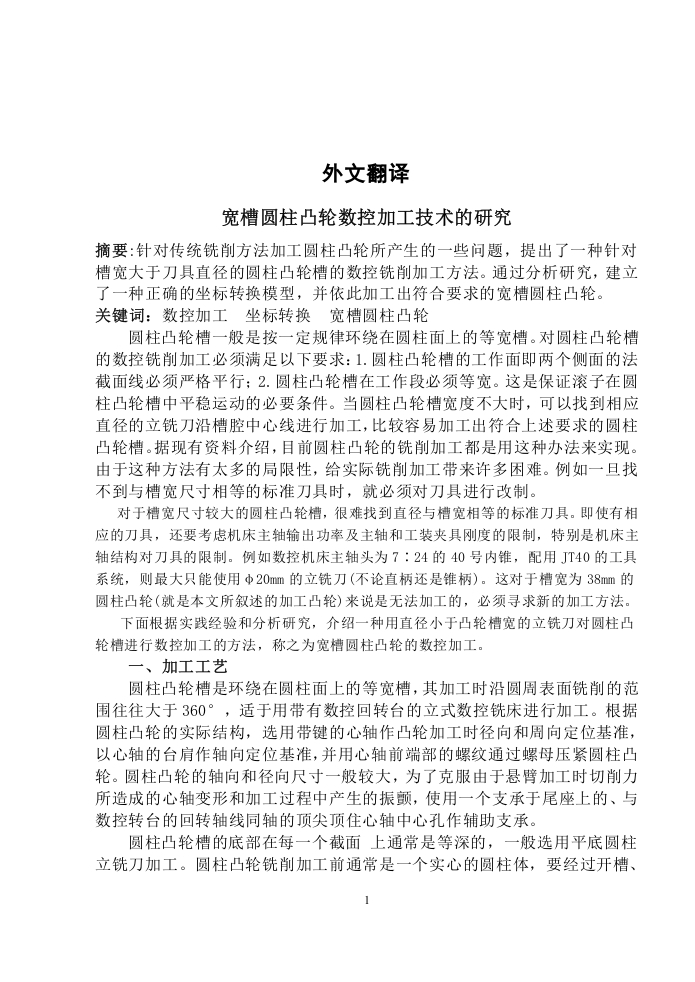

宽槽圆柱凸轮的数控加工需经历粗加工、半精加工、精加工等多道工序。由于槽腔宽度较大，除开槽工序及粗加工工序的部分刀位轨迹可沿槽腔中心线生成外，其余刀位轨迹必须沿中心线向左、右两边按相应距离等距偏置生成。这一特点在圆柱凸轮槽的二维展开图中清晰体现。

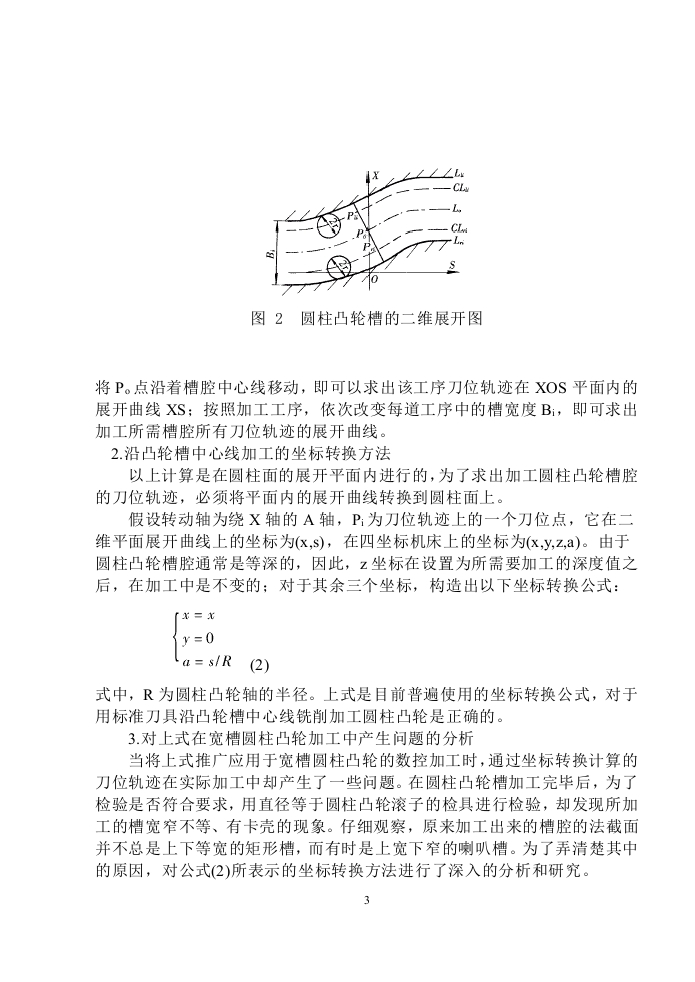

求解每道工序中加工两个侧表面的刀位轨迹，是圆柱凸轮槽数控加工的关键。通常先将圆柱面展开，在X0S平面内求出该工序加工两个侧表面的刀位轨迹展开曲线XS，再通过坐标转换将其转换为四坐标机床上的刀位轨迹。展开曲线XS的求解方法如下：设圆柱凸轮槽的中心线为L0，对于第i道工序，L_i和R_i分别为该工序将要加工的槽腔左、右两个侧表面展开曲线。槽宽为B，加工刀具半径为r（显然2r ≤ B）。加工此槽腔左、右侧面的刀位轨迹展开曲线为CL_i和CR_i。设P0为槽腔中心线上的一个点，n0为槽腔中心线在P0点处的法矢，则左、右刀位轨迹展开曲线上对应点P_s和P_a的计算公式为：P_s = P0 + (B/2 – r)n0，P_a = P0 – (B/2 – r)n0。该公式直接给出了刀位点相对于中心线的偏移量，确保刀具在加工侧表面时始终与槽壁保持正确距离。

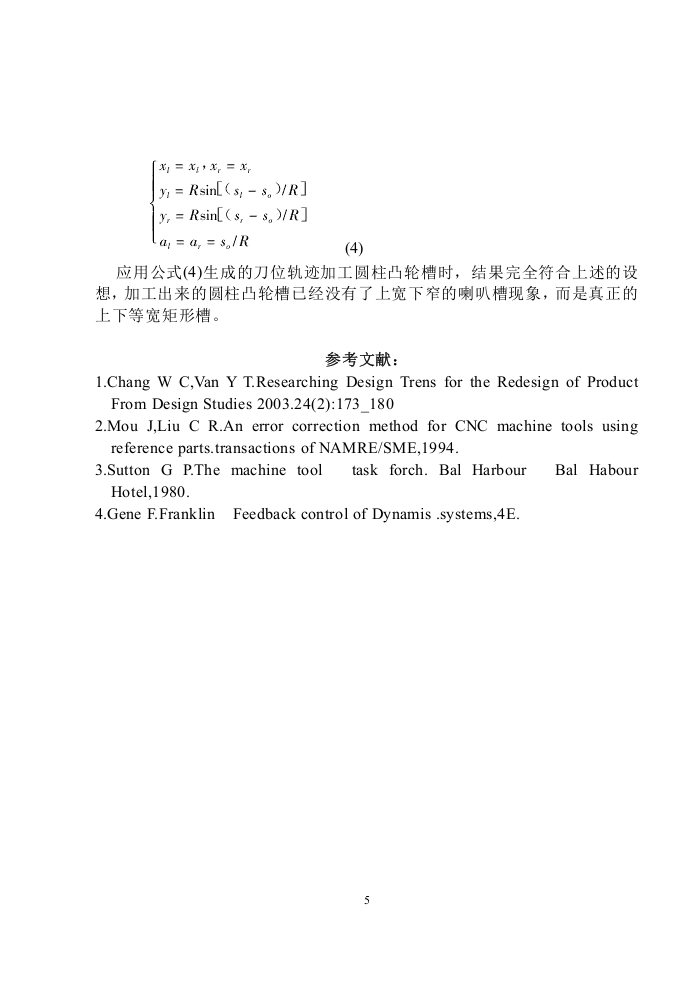

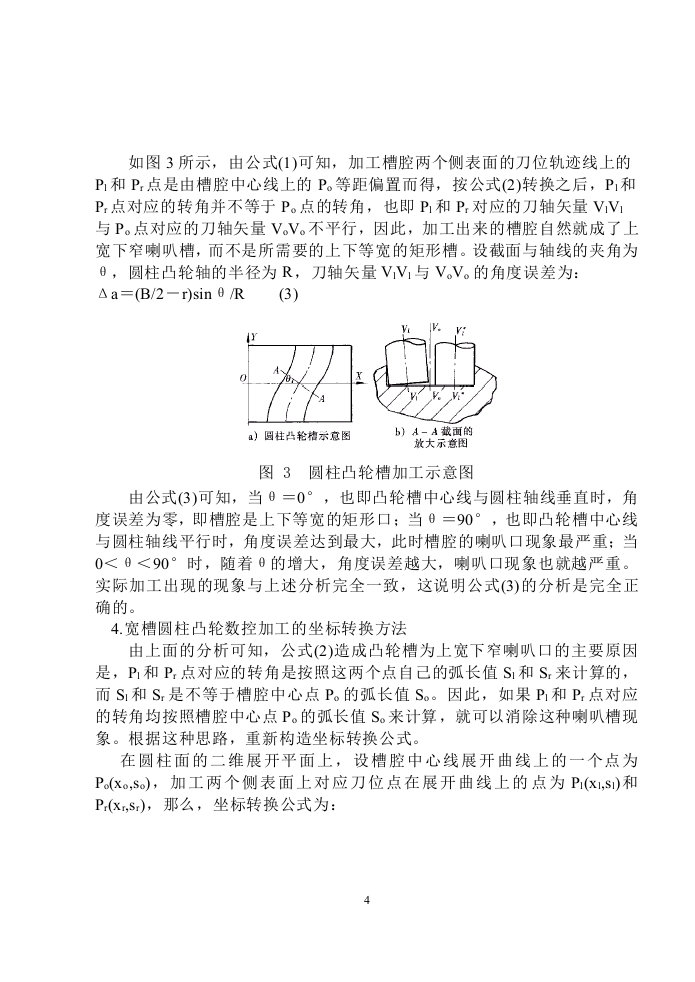

通过上述方法，可精确生成每道工序的刀位轨迹展开曲线，再经坐标转换得到四坐标机床的实际运动指令。该研究为宽槽圆柱凸轮的高效、高精度加工提供了理论依据，尤其适用于槽宽较大、需多次偏置加工的复杂凸轮零件。技术人员可直接参考其中的数学模型与计算步骤，减少试切调试时间，提升编程效率与加工质量。
