清原易和商住楼水暖系统设计

---

文档主要内容

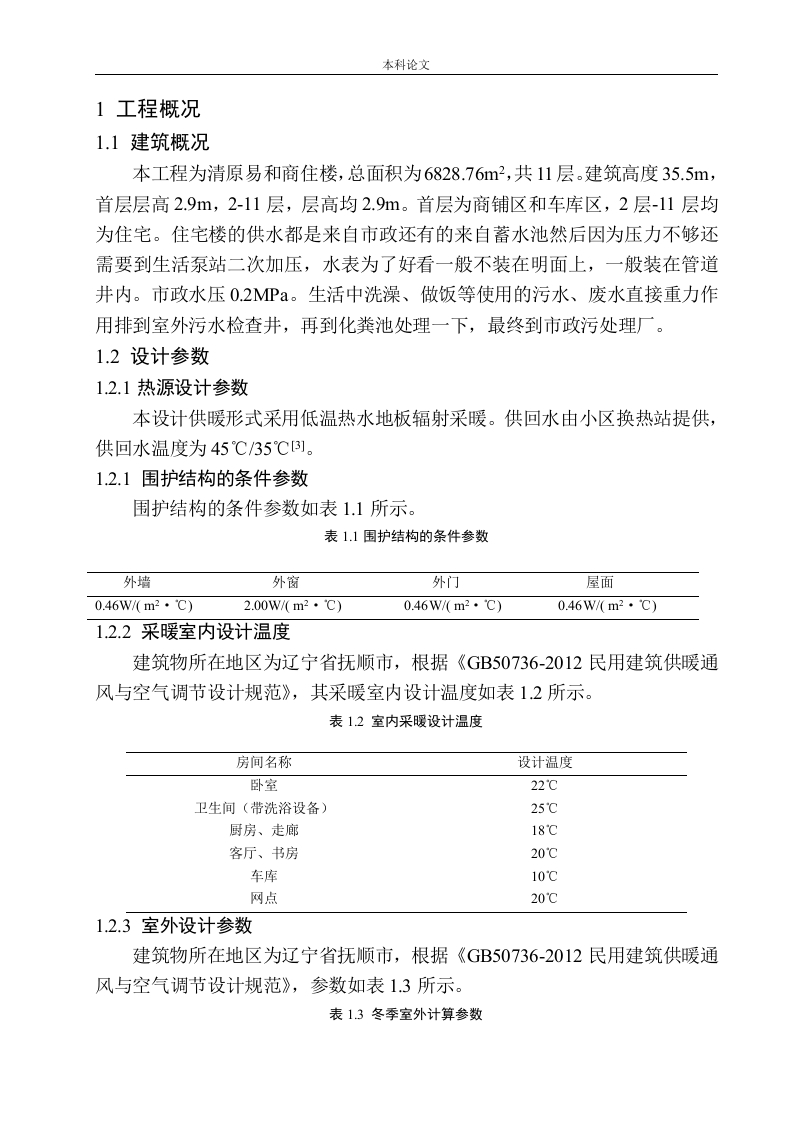

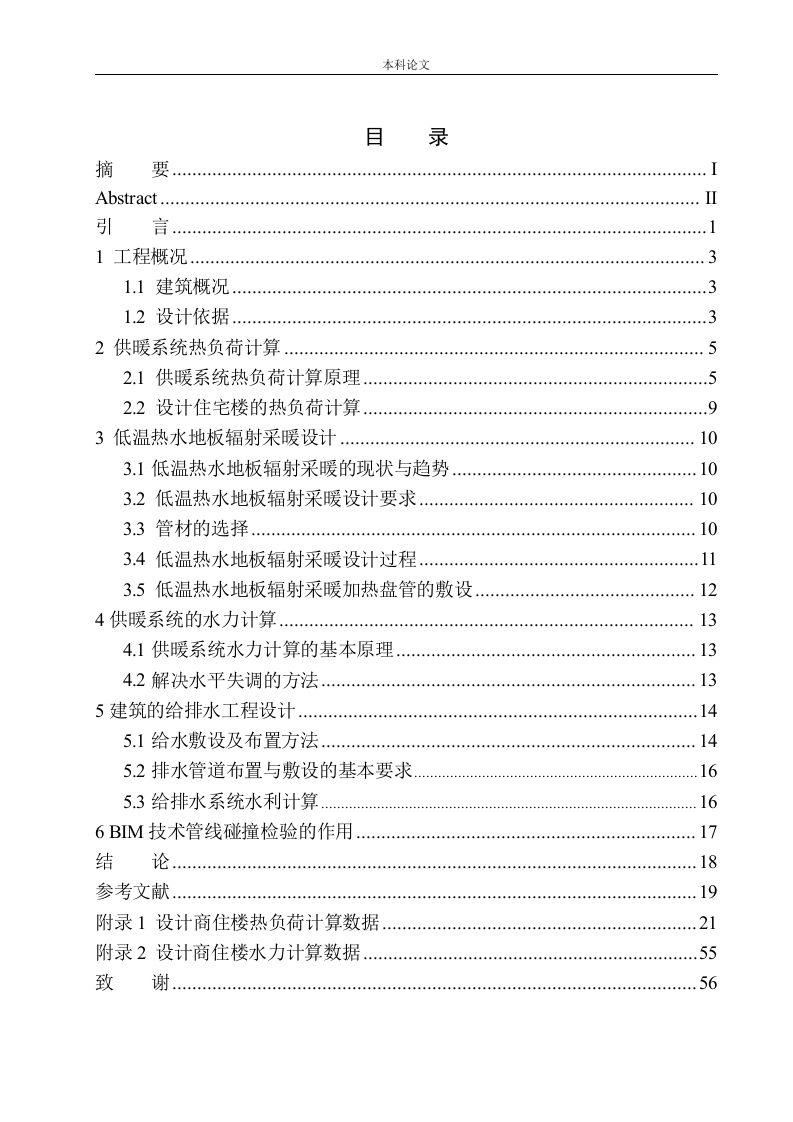

清原易和商住楼水暖系统设计是一篇本科毕业论文，主要面向建筑环境与能源应用工程专业学生、暖通设计师及工程技术人员。该文档完整呈现了总面积为6828.762平方米、共11层、建筑高度35米的商住楼水暖系统设计过程，涵盖采暖与给排水两大核心系统，为同类中小型商住楼的水暖设计提供了可参考的技术路线和计算依据。

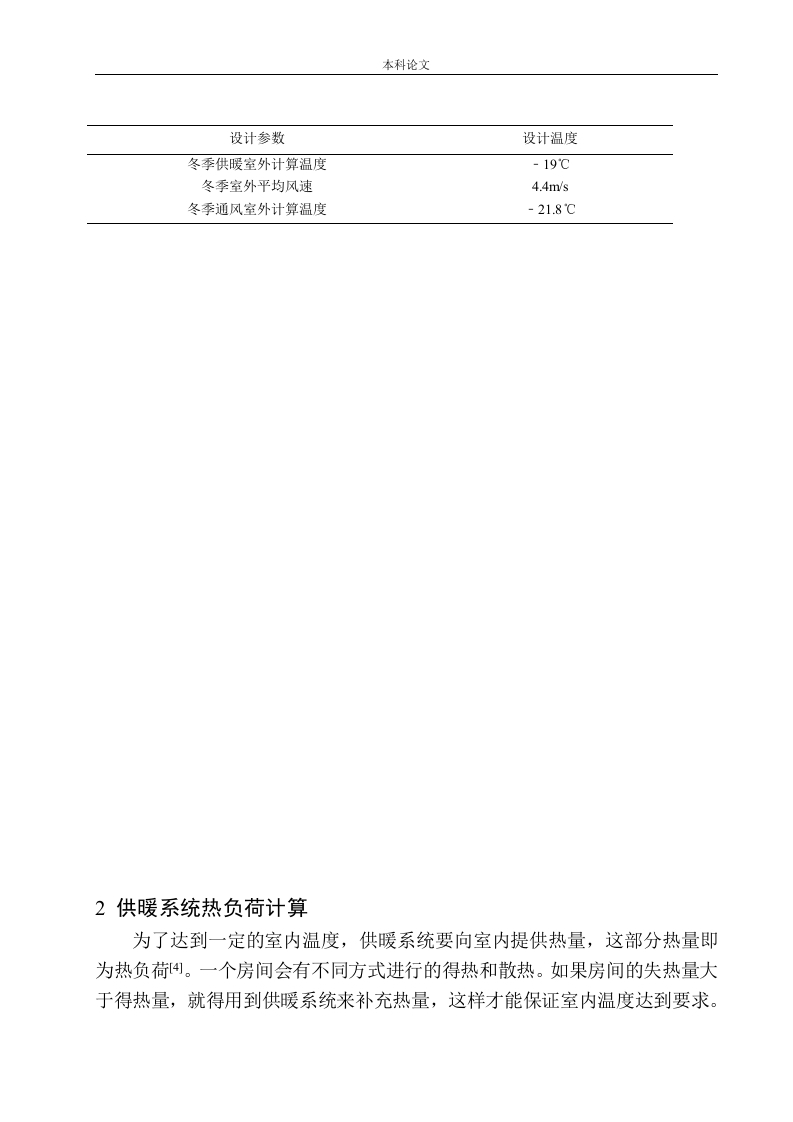

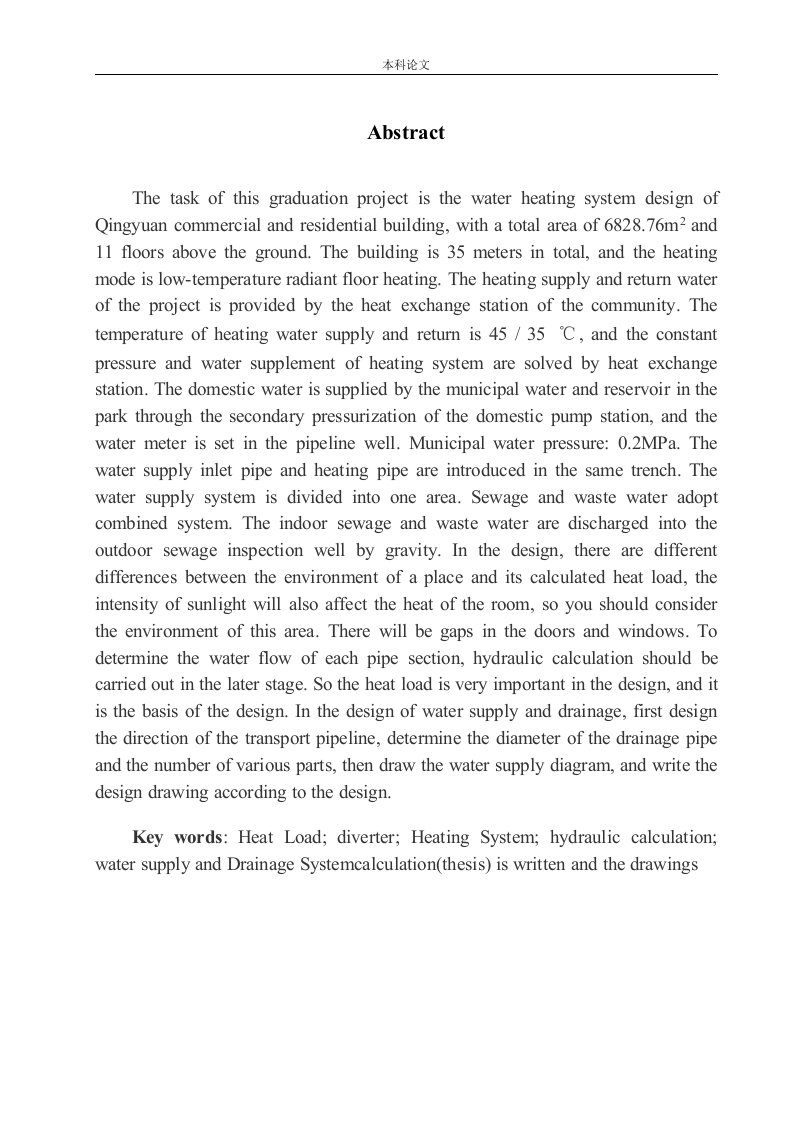

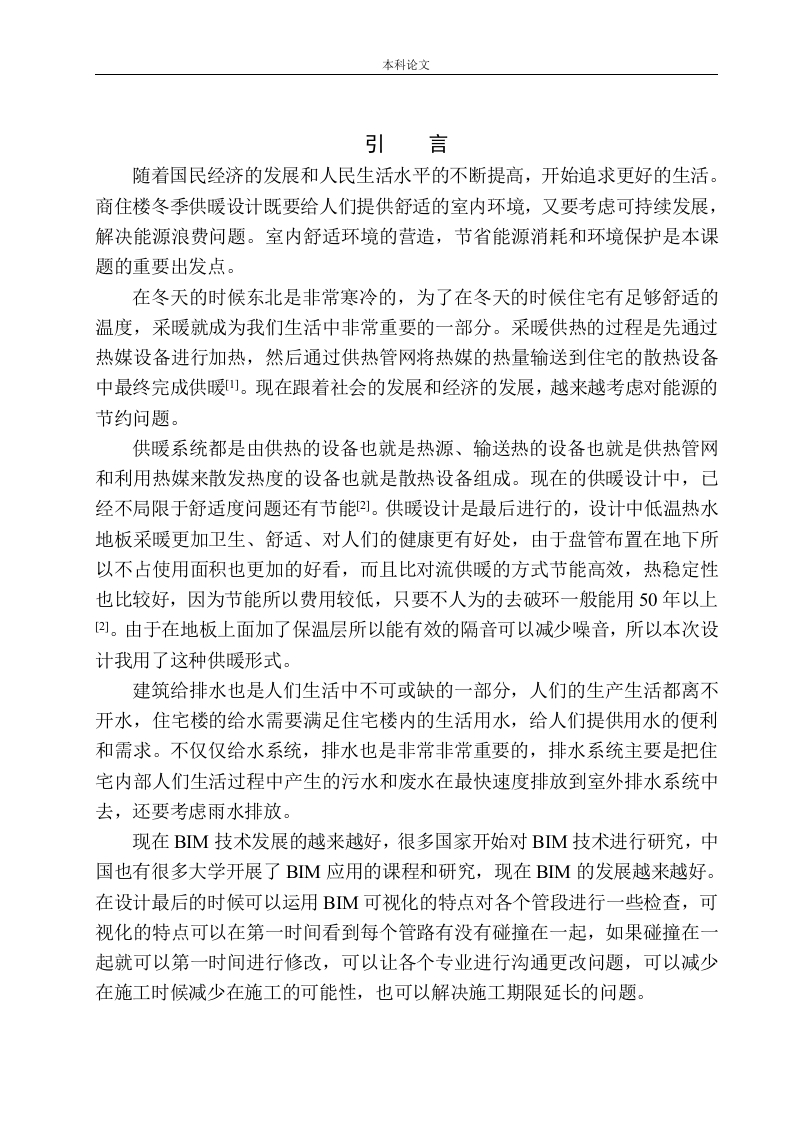

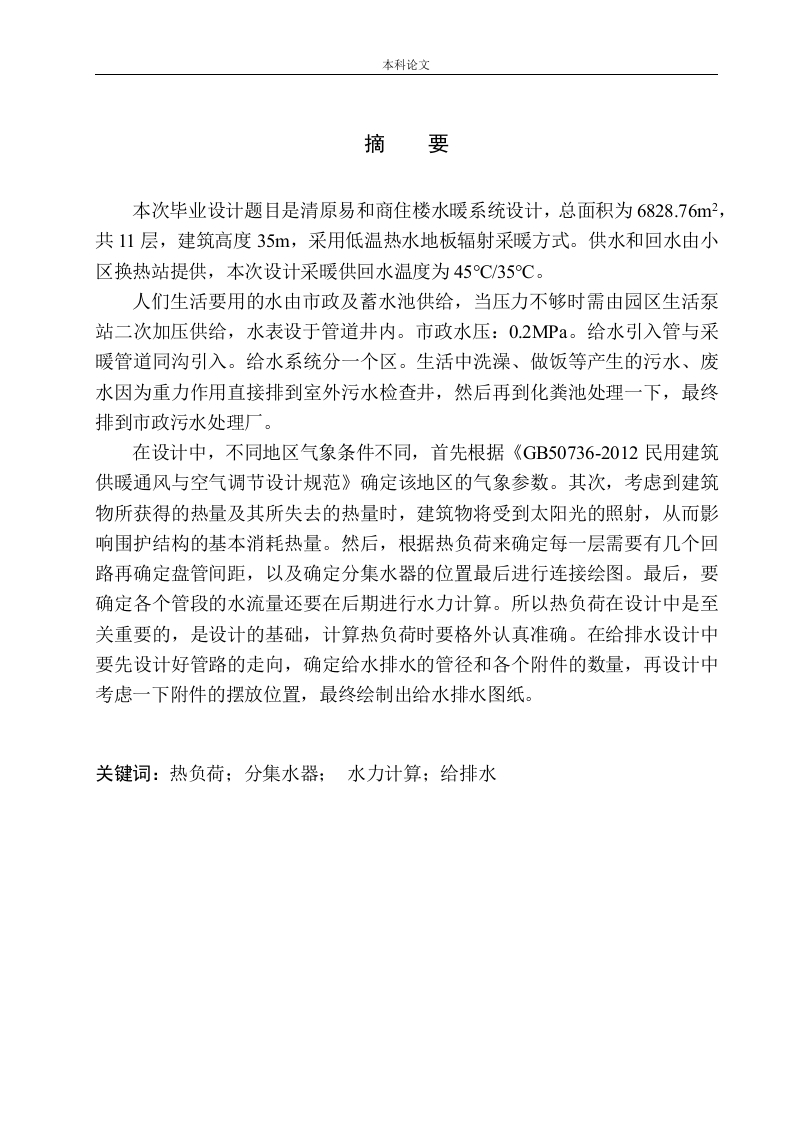

文档首先依据《GB50736-2012民用建筑供暖通风与空气调节设计规范》确定项目所在地的气象参数，并指出太阳辐射对围护结构基本耗热量的影响。采暖系统采用低温热水地板辐射方式，供回水温度为45℃/35℃，热源由小区换热站统一提供。设计流程包括：根据热负荷计算确定每层回路数量、盘管间距及分集水器位置，随后进行连接绘图与水力计算，确保各管段流量合理。热负荷被强调为整个设计的基础，计算需格外准确。

给排水系统方面，生活用水由市政管网和蓄水池联合供给，市政水压为0.2MPa，压力不足时由园区生活泵站二次加压，水表设于管道井内。给水引入管与采暖管道同沟敷设，给水系统仅设一个分区。生活污水与废水依靠重力自流排至室外污水检查井，经化粪池处理后最终进入市政污水处理厂。设计内容包括管路走向规划、给排水管径确定、附件数量及摆放位置，最终绘制完整的给水排水图纸。

该论文解决了实际工程中如何将采暖热负荷计算、分集水器布置、水力平衡校核与给排水管网设计整合为一套完整方案的问题。关键数据如6828.762平方米总面积、35米建筑高度、45℃/35℃供回水温差、0.2MPa市政水压均直接来源于项目参数，具有明确的工程参考价值。文档结构清晰，从规范依据到系统选型再到绘图输出，适合作为建筑暖通课程设计或小型商住楼水暖初步设计的范本。
