缸体夹具说明书

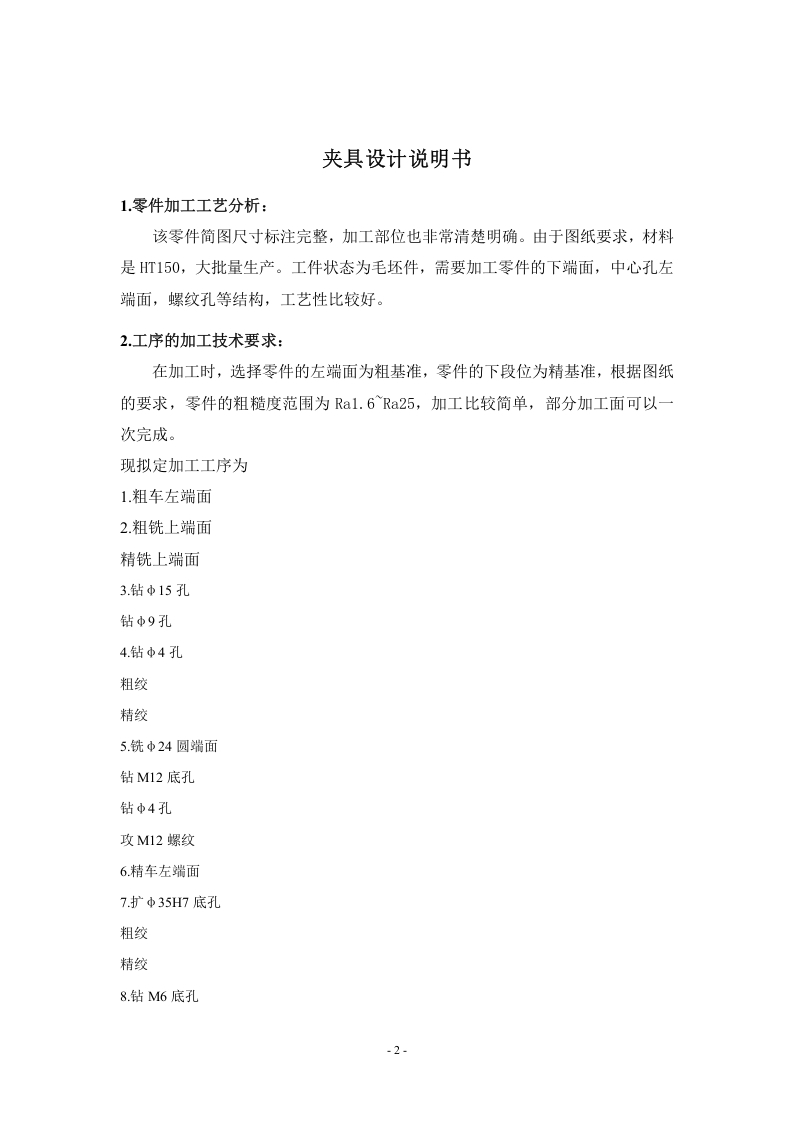

夹具设计说明书1.零件加工工艺分析：该零件简图尺寸标注完整，加工部位也非常清楚明确。由于图纸要求，材料是HT150,大批量生产。工件状态为毛坯件，需要加工零件的下端面，中心孔左端面，螺纹孔等结构，工艺性比较好。2.工序的加工技术要求：在加工时，选择零件的左端面为粗基准，零件的下段位为精基准，根据图纸的要求，零件的粗糙度范围为Ral.6Ra25,加工比较简单，部分加工面可以一次完成。现拟定加工工序为1.粗车左端面2.粗铣上端面精铣上端面3.钻中15孔钻Φ9孔4.钻中4孔粗绞精绞5.铣中24圆端面钻M12底孔钻中4孔攻M12螺纹6精车左端面7.扩35H7底孔粗绞精绞8.钻M6底孔.2
