工业耐火砖的尺寸标准检测装置设计

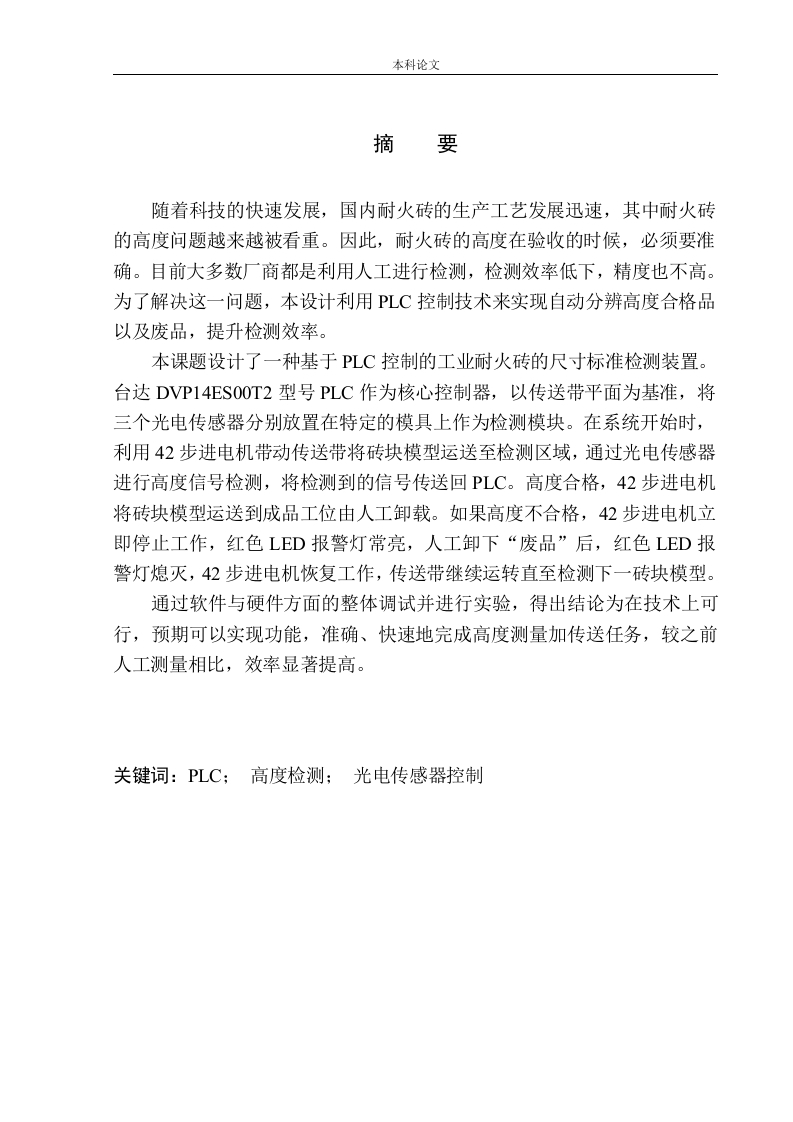

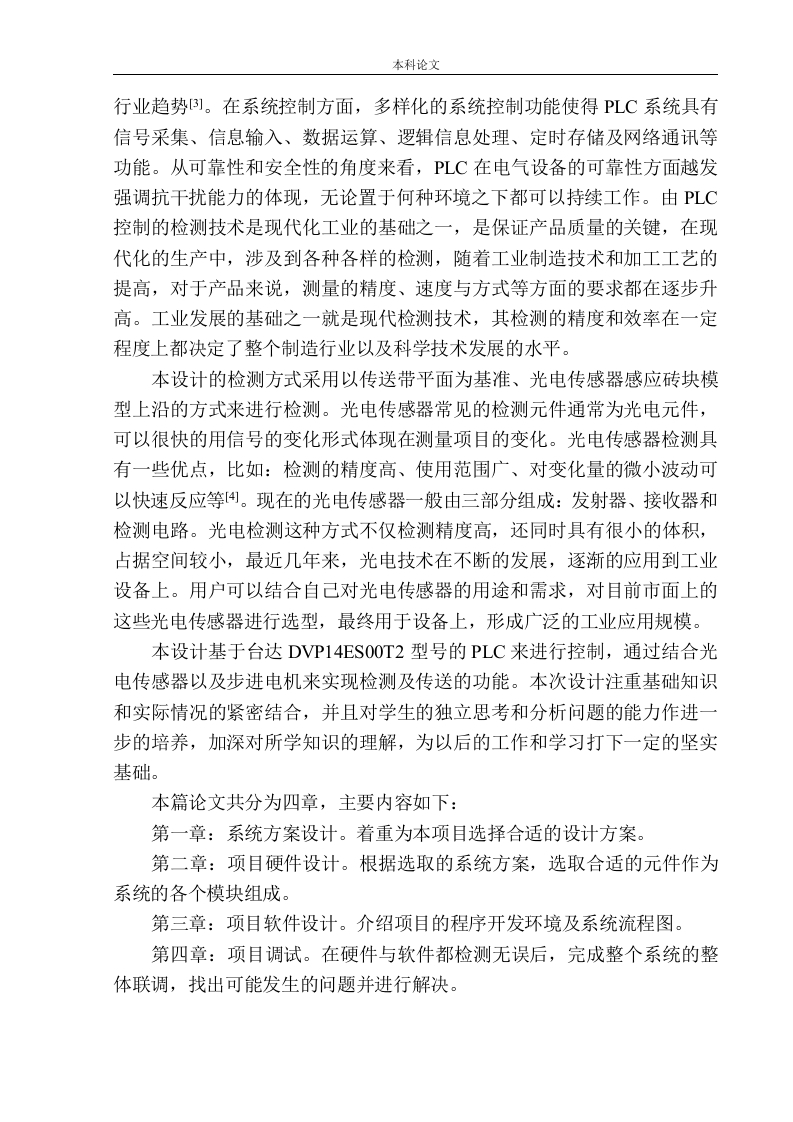

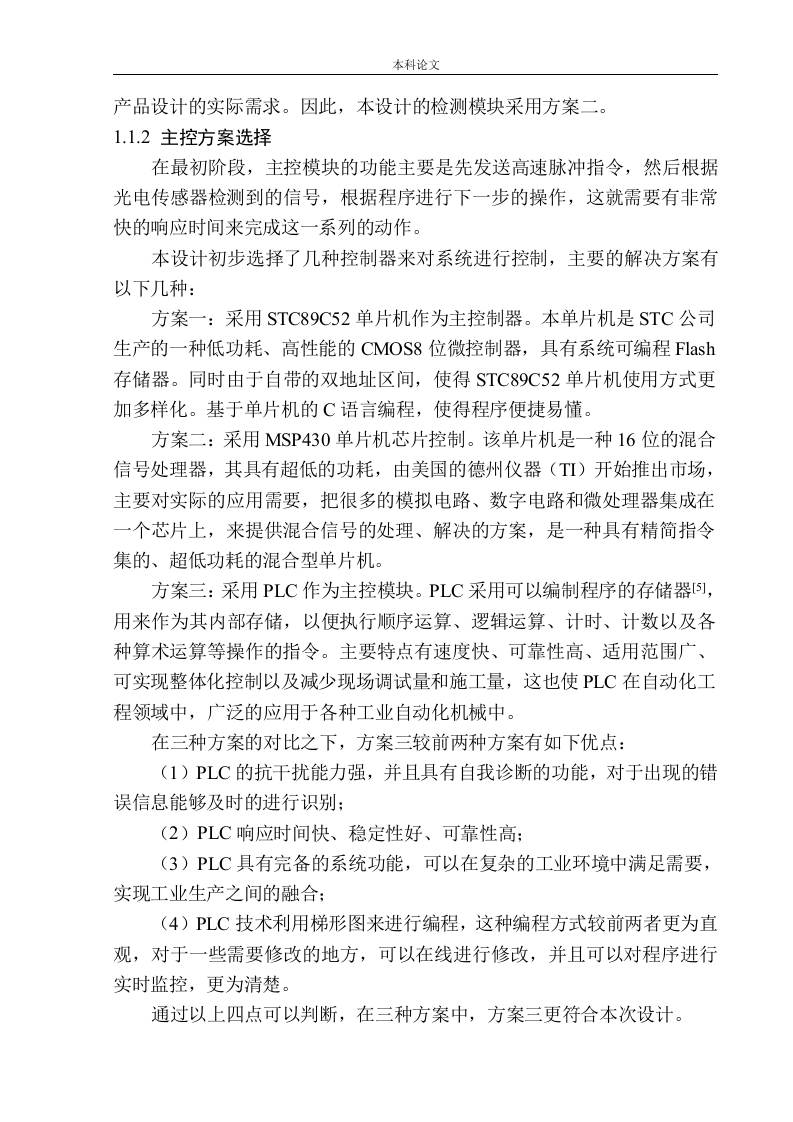

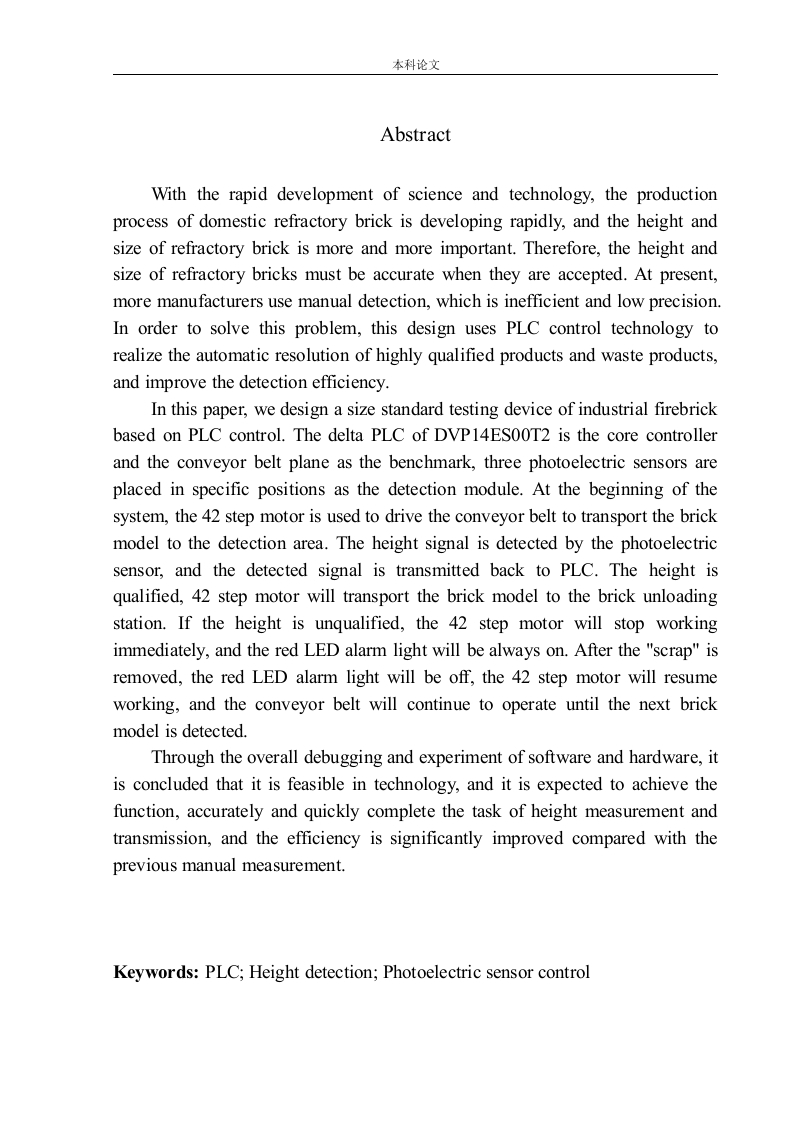

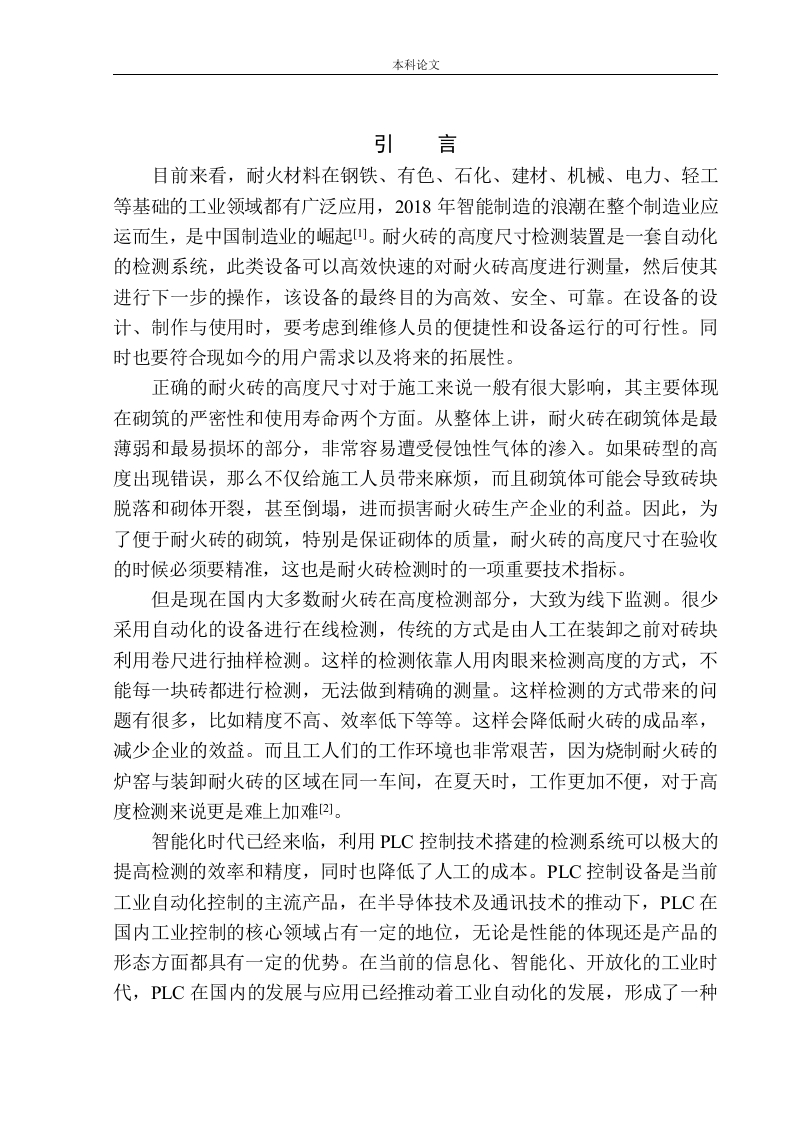

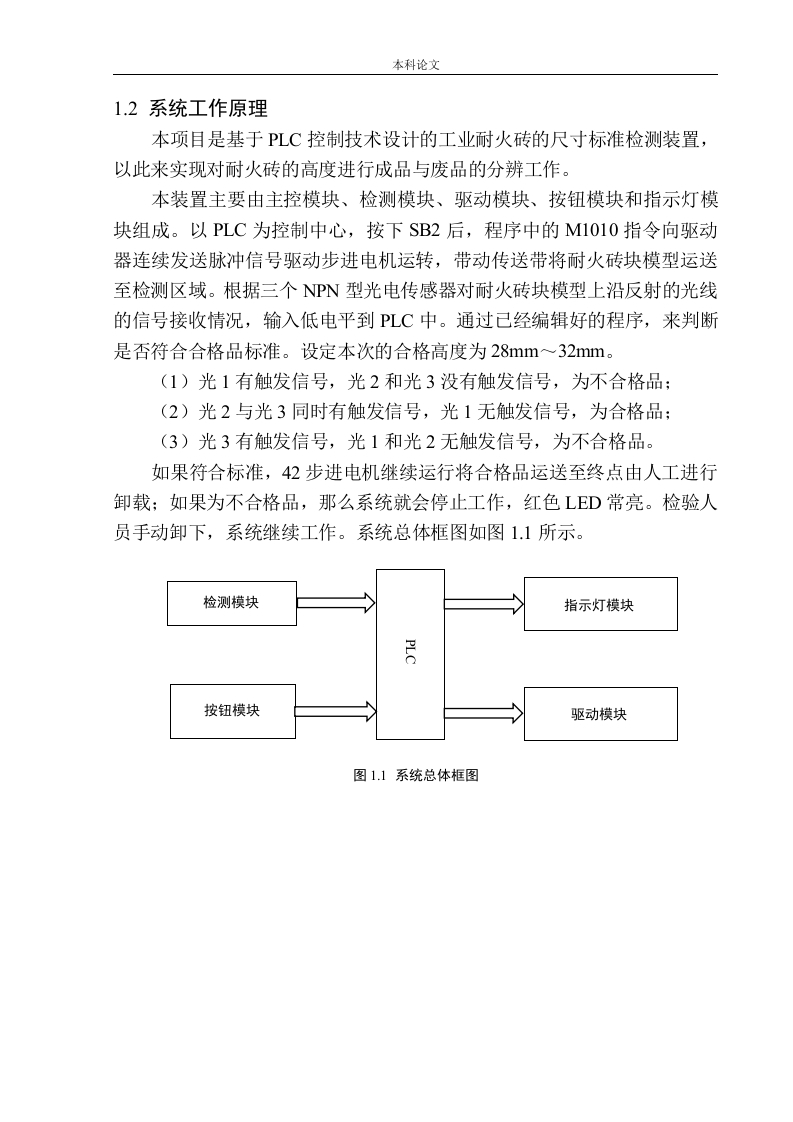

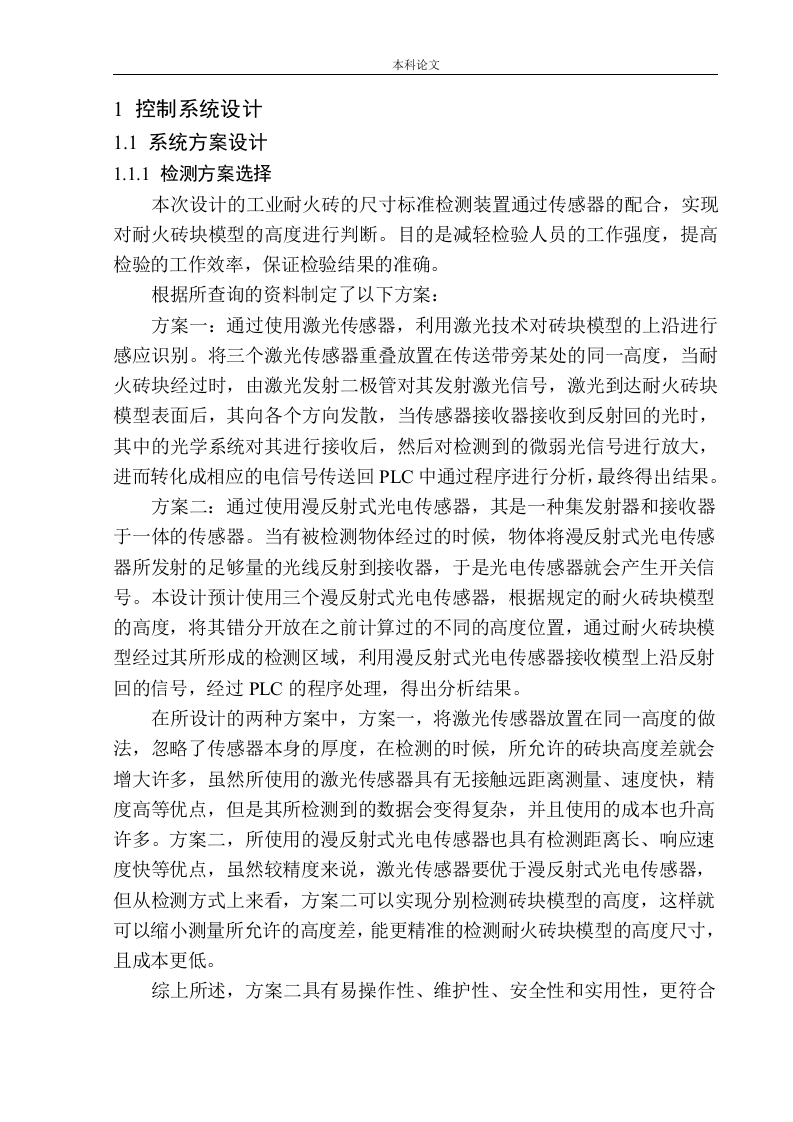

本科论文摘要随着科技的快速发展，国内耐火砖的生产工艺发展迅速，其中耐火砖的高度问题越来越被看重。因此，耐火砖的高度在验收的时候，必须要准确。目前大多数厂商都是利用人工进行检测，检测效率低下，精度也不高。为了解决这一问题，本设计利用PLC控制技术来实现自动分辨高度合格品以及废品，提升检测效率。本课题设计了一种基于PLC控制的工业耐火砖的尺寸标准检测装置。台达DVP14ES00T2型号PLC作为核心控制器，以传送带平面为基准，将三个光电传感器分别放置在特定的模具上作为检测模块。在系统开始时，利用42步进电机带动传送带将砖块模型运送至检测区域，通过光电传感器进行高度信号检测，将检测到的信号传送回PLC。高度合格，42步进电机将砖块模型运送到成品工位由人工卸载。如果高度不合格，42步进电机立即停止工作，红色LED报警灯常亮，人工卸下“废品”后，红色LED报警灯熄灭，42步进电机恢复工作，传送带继续运转直至检测下一砖块模型。通过软件与硬件方面的整体调试并进行实验，得出结论为在技术上可行，预期可以实现功能，准确、快速地完成高度测量加传送任务，较之前人工测量相比，效率显著提高。关键词：PLC:高度检测；光电传感器控制
