茶饮料自动灌装线的系统

---

文档主要内容

文档类型：毕业设计论文（江苏工程职业技术学院），适配自动化、机电一体化、食品工程专业学生及灌装线设计工程师。
核心价值：提供基于PLC的茶饮料自动灌装线完整控制逻辑与硬件配置方案，帮助读者理解多阶段液体配比、搅拌循环及安全保护机制，可直接用于同类生产线程序设计与设备选型参考。

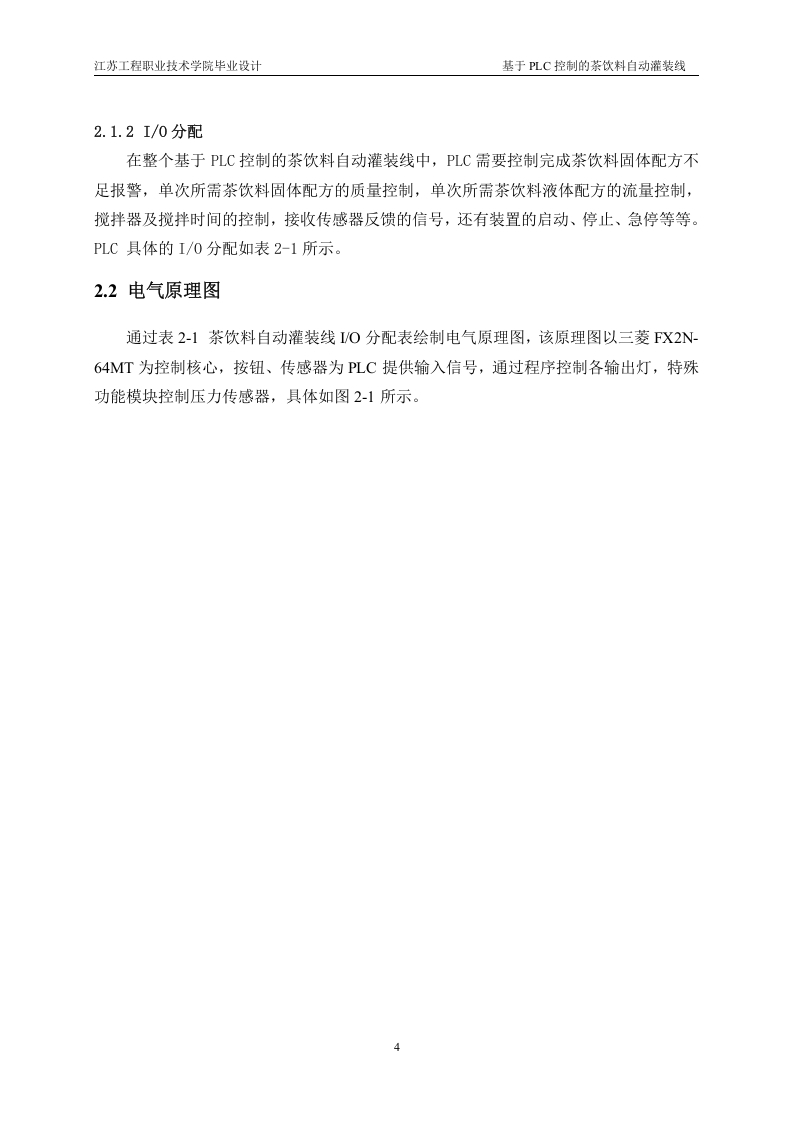

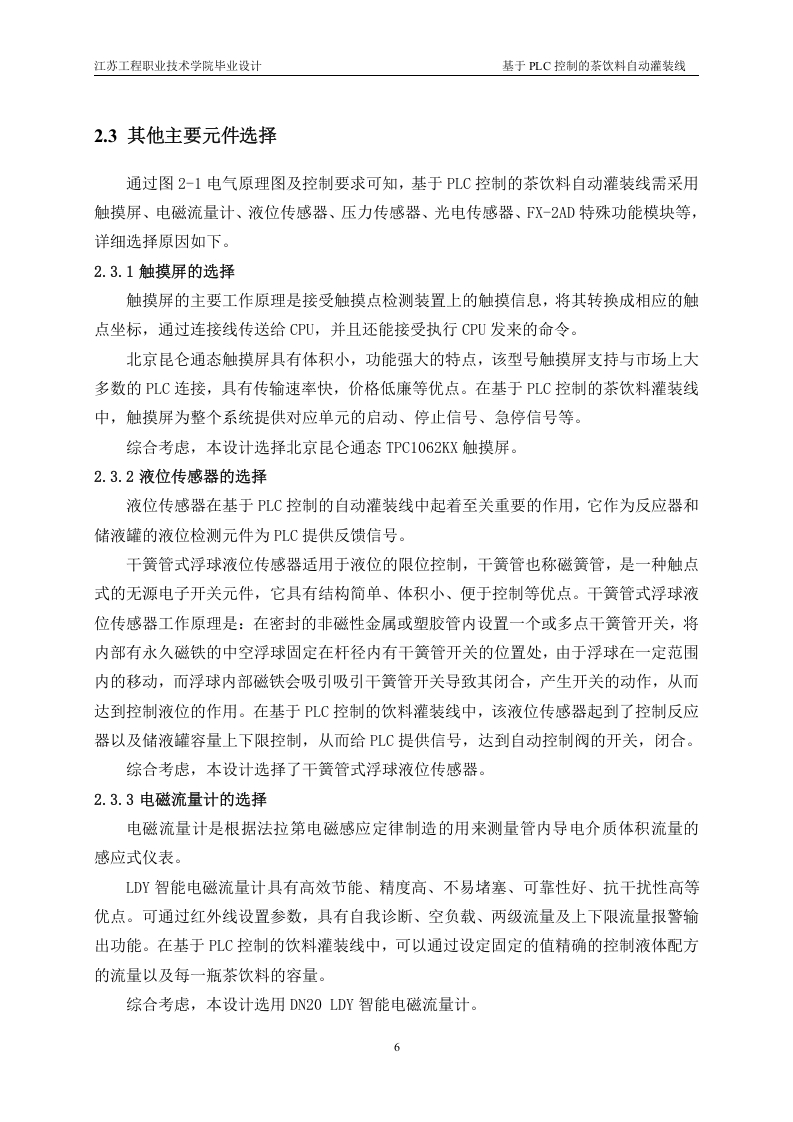

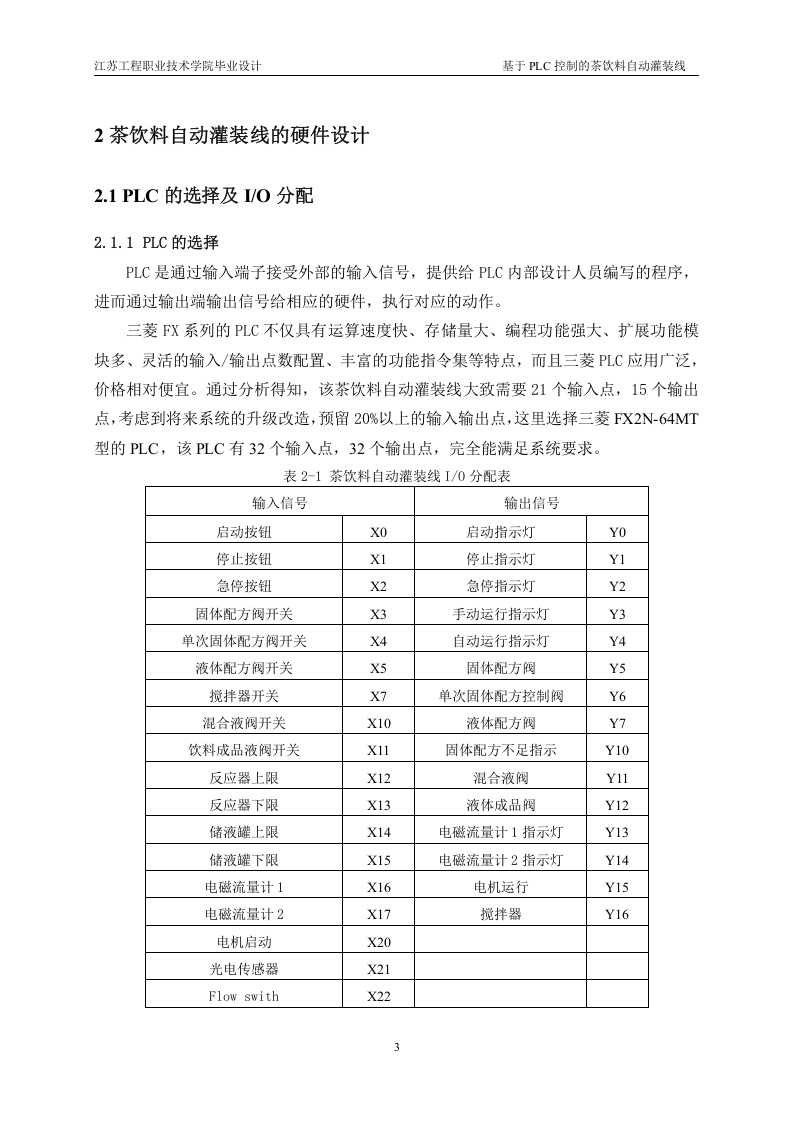

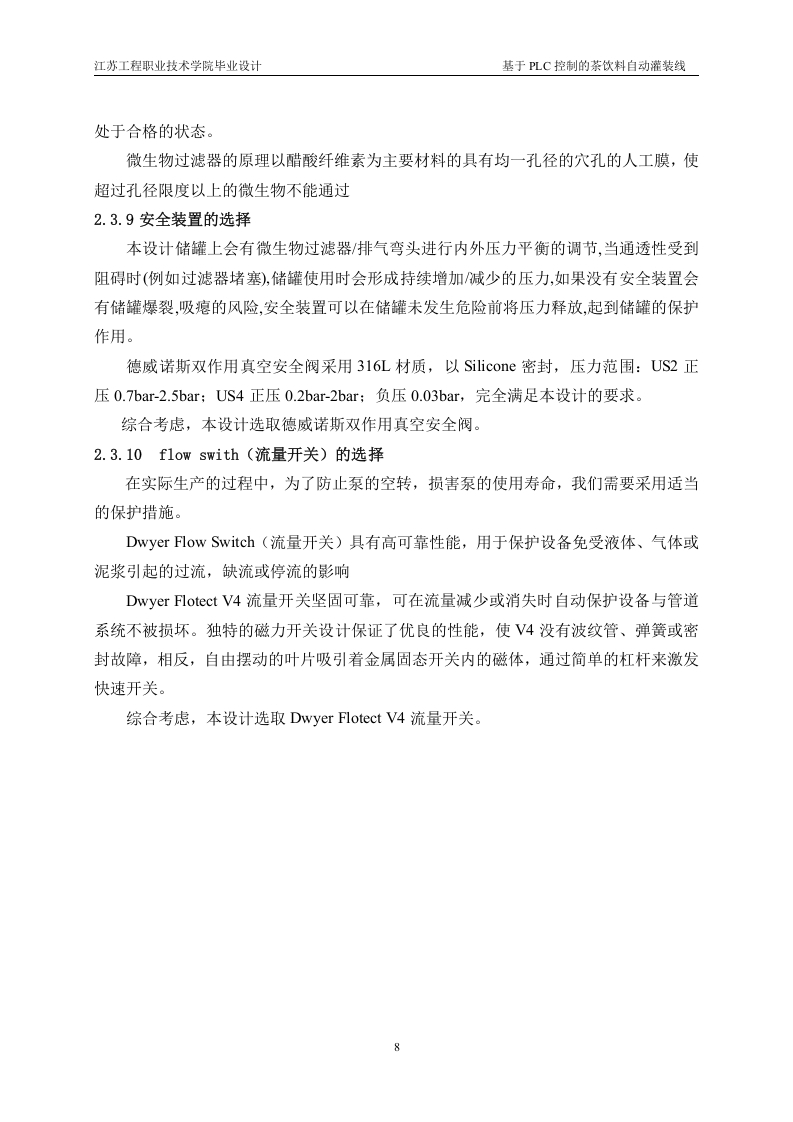

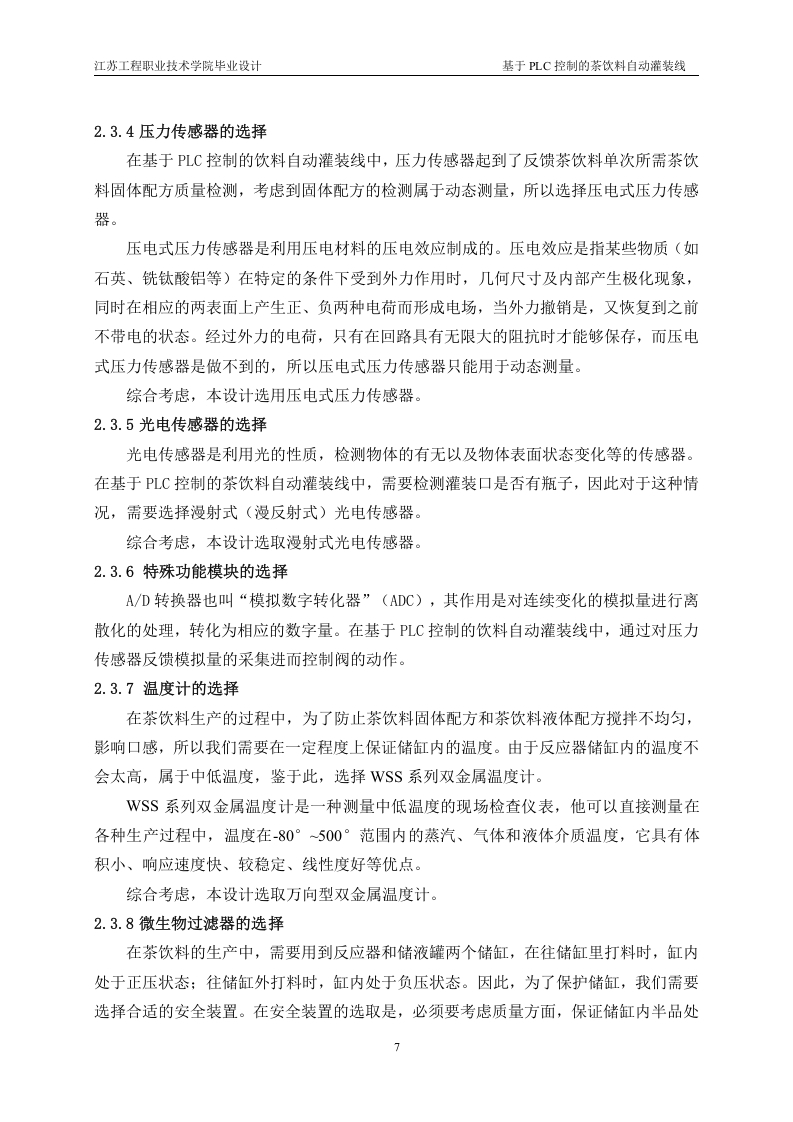

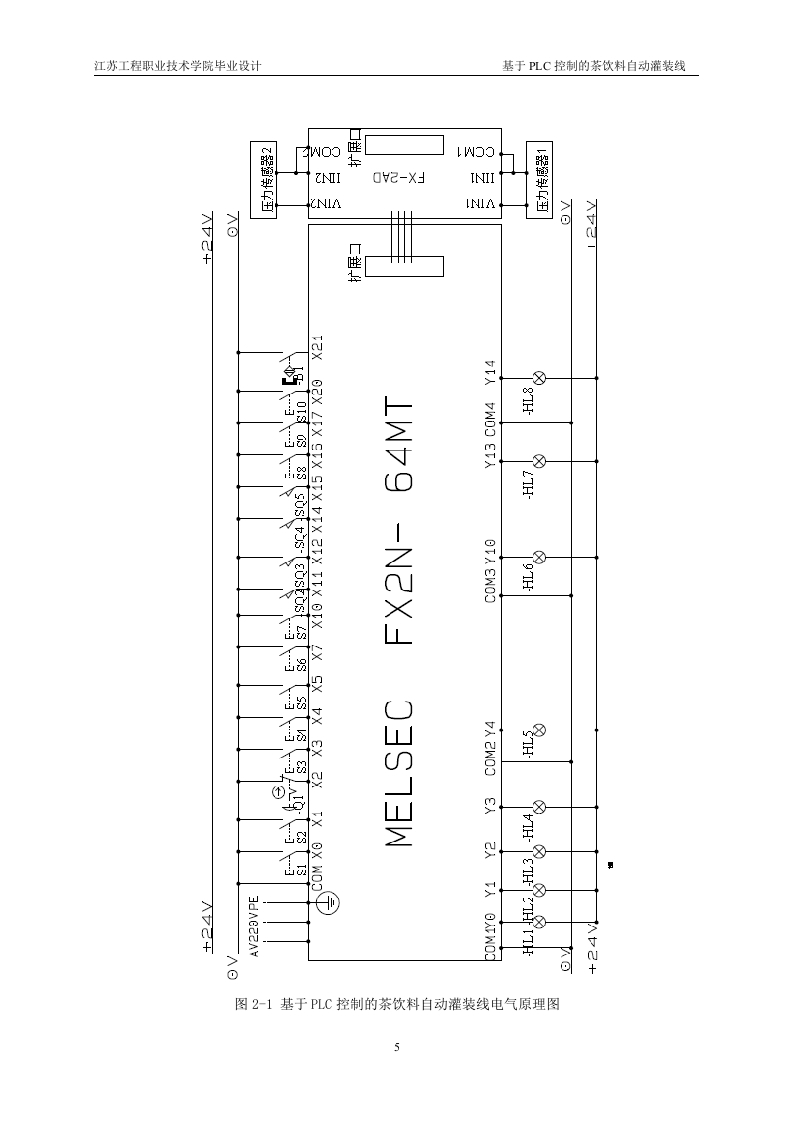

该茶饮料自动灌装线以PLC为核心控制器，实现全自动灌装循环，无需人工干预。系统通过两个压力传感器精确控制固体配方量：一个用于反馈重量不足，另一个用于确认单次所需固体配方重量。两个电磁流量计分别控制茶饮料液体配方流量和成品液流量，确保液体配比准确。四个液位传感器作为反应器及储液罐的上下限位开关，防止溢流或空转。输送带动力由三相异步电机提供，配合阀门与传感器完成物料转移。为防止储缸憋压损坏，系统配置微生物过滤器和low switch（低位开关）进行保护。

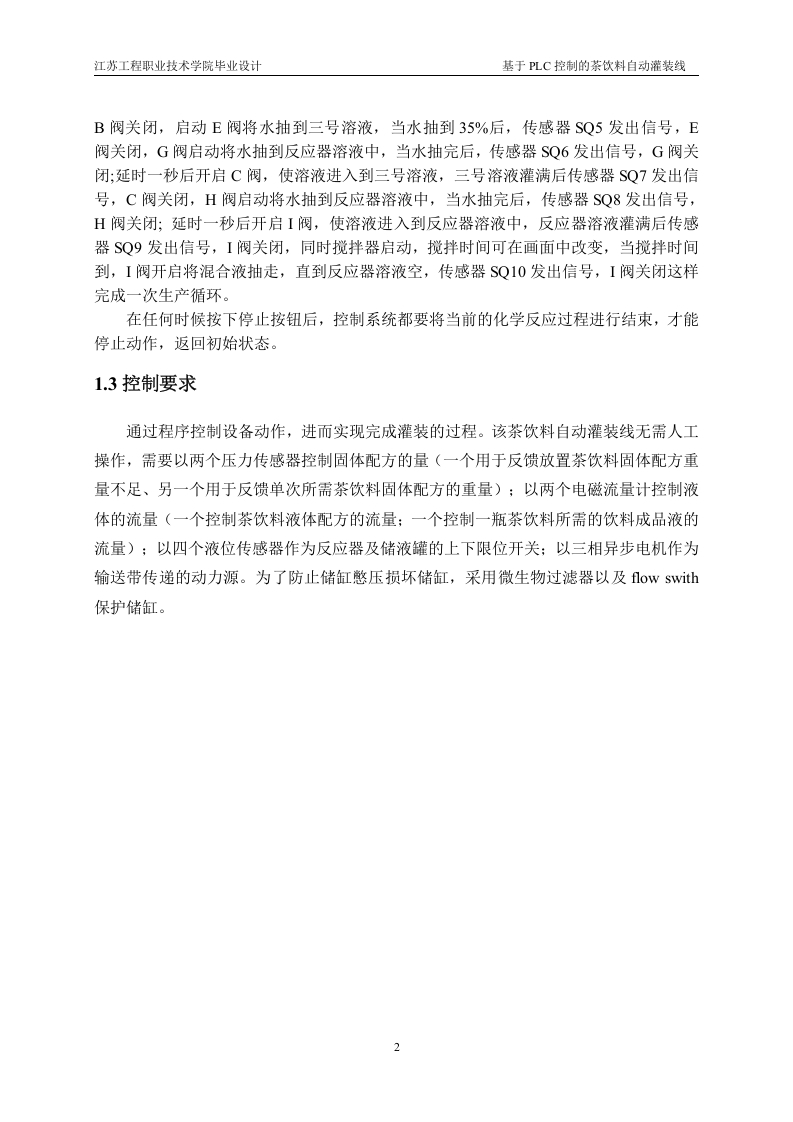

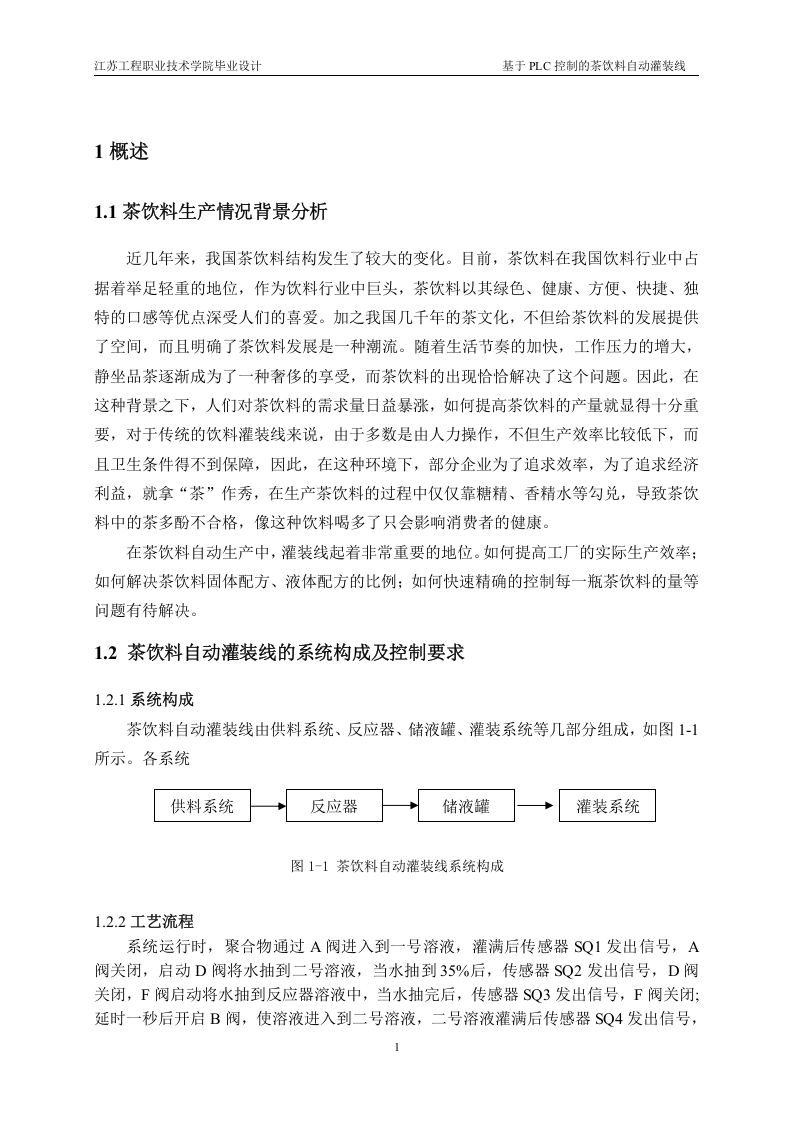

灌装循环流程如下：初始状态B阀关闭，启动E阀将水抽至三号溶液，当水位达到35%时传感器SQ5发出信号，E阀关闭，G阀启动将水抽入反应器溶液；水抽完后SQ6信号触发，G阀关闭，延时一秒后开启C阀，使溶液进入三号溶液；三号溶液灌满后SQ7信号触发，C阀关闭，H阀启动将水抽入反应器溶液；水抽完后SQ8信号触发，H阀关闭，延时一秒后开启I阀，使溶液进入反应器溶液；反应器溶液灌满后SQ9信号触发，I阀关闭，同时搅拌器启动，搅拌时间可在人机界面中调整；搅拌时间到后，I阀再次开启将混合液抽走，直至反应器溶液排空，SQ10信号触发，I阀关闭，完成一次生产循环。任何时刻按下停止按钮，控制系统必须完成当前化学反应过程才能停止，并返回初始状态，确保工艺完整性与安全性。

该设计通过程序精确控制阀门、传感器与电机动作，实现茶饮料自动灌装的全流程无人化操作，同时具备故障保护与循环复位功能，适用于中小型饮料生产线的自动化改造或新建项目。
