PWM型开关电源电路设计

5月7日 16:31发布

0.15MB16页02810

第1页 / 共16页

第2页 / 共16页

第3页 / 共16页

第4页 / 共16页

第5页 / 共16页

第6页 / 共16页

第7页 / 共16页

第8页 / 共16页

试读已结束，还剩8页，您可下载完整版后进行离线阅读

© 版权声明

文章版权归作者所有，未经允许请勿转载。

THE END

机械及其自动化

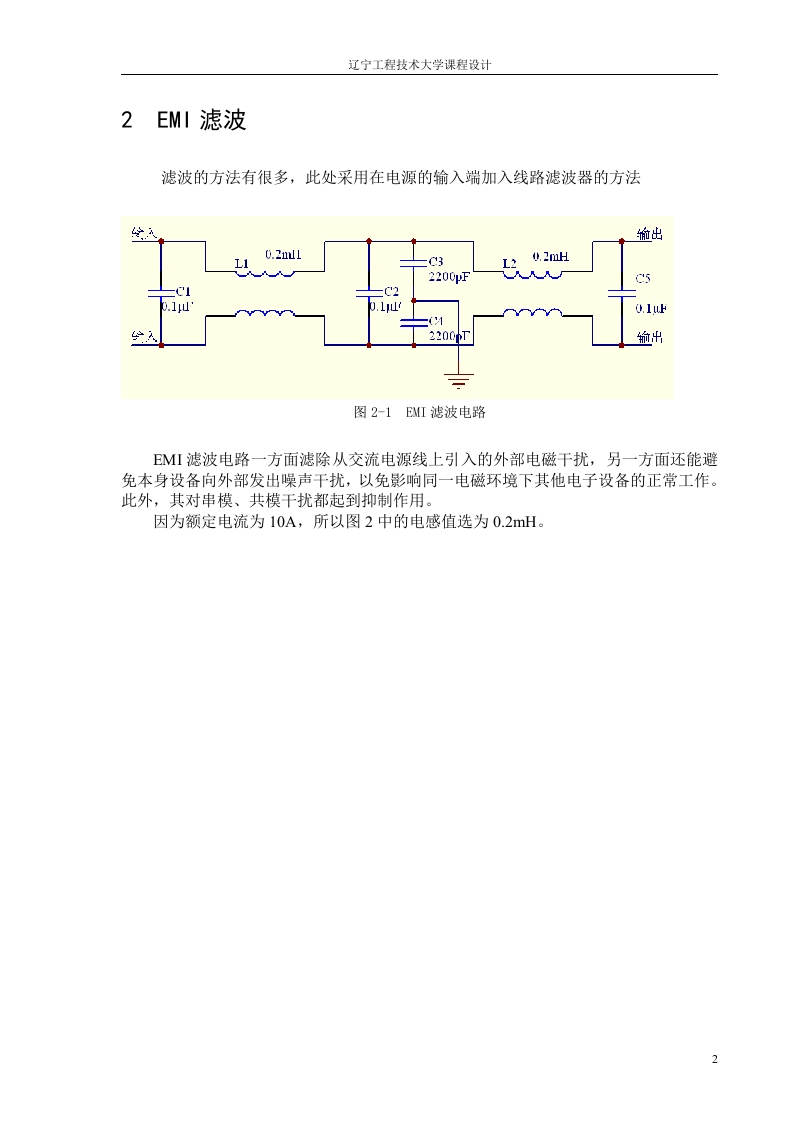

辽宁工程技术大学课程设计2EMI滤波滤波的方法有很多，此处采用在电源的输入端加入线路滤波器的方法输出0.21l1L113L20.2mH2200pFC5C2.1u,1(122001输H图2-1EMI滤波电路EMI滤波电路一方面滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。此外，其对串模、共模干扰都起到抑制作用。因为额定电流为10A,所以图2中的电感值选为0.2mH。2
