220kv变电站一次系统设计及防雷保护研究

---

文档主要内容

这是一篇关于220kV变电站一次系统设计及防雷保护研究的学术论文，主要面向电力系统设计人员、电气工程师、高校相关专业师生以及从事变电站运维管理的技术人员。该文档系统阐述了220kV变电站一次主接线方案的选择依据、主要电气设备配置原则，并重点针对变电站的防雷保护问题提出了具体的设计计算与防护措施。

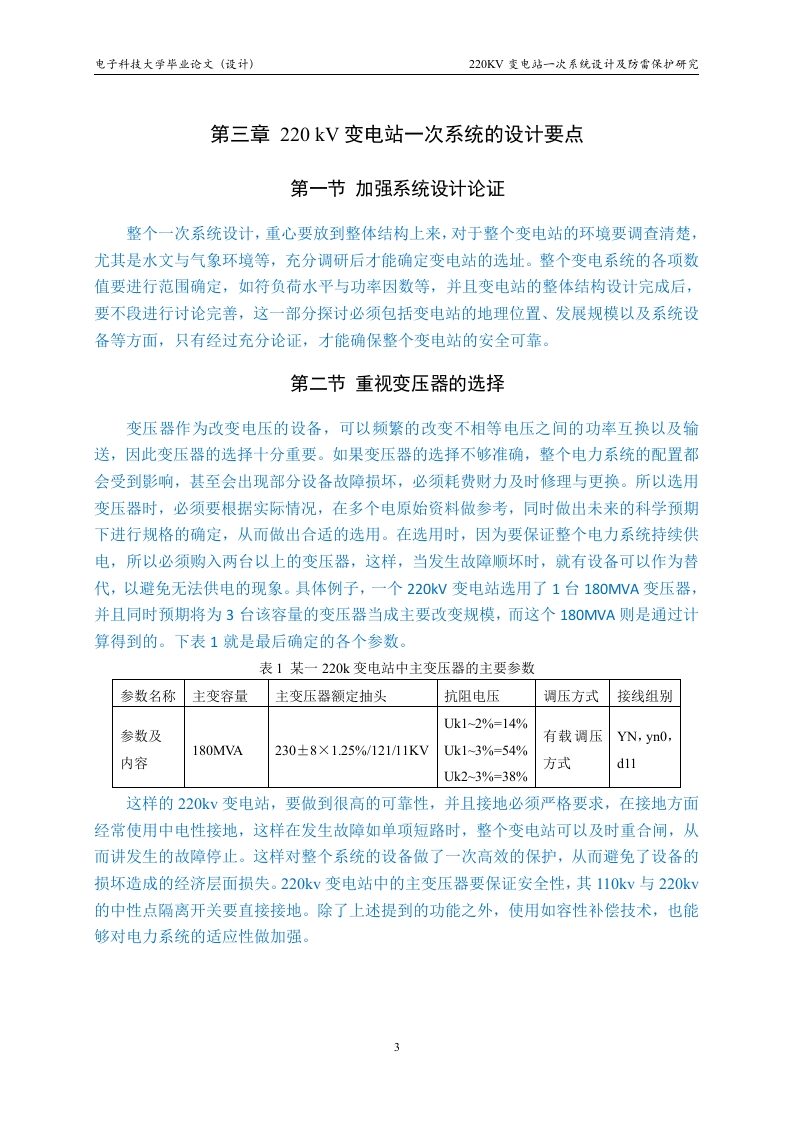

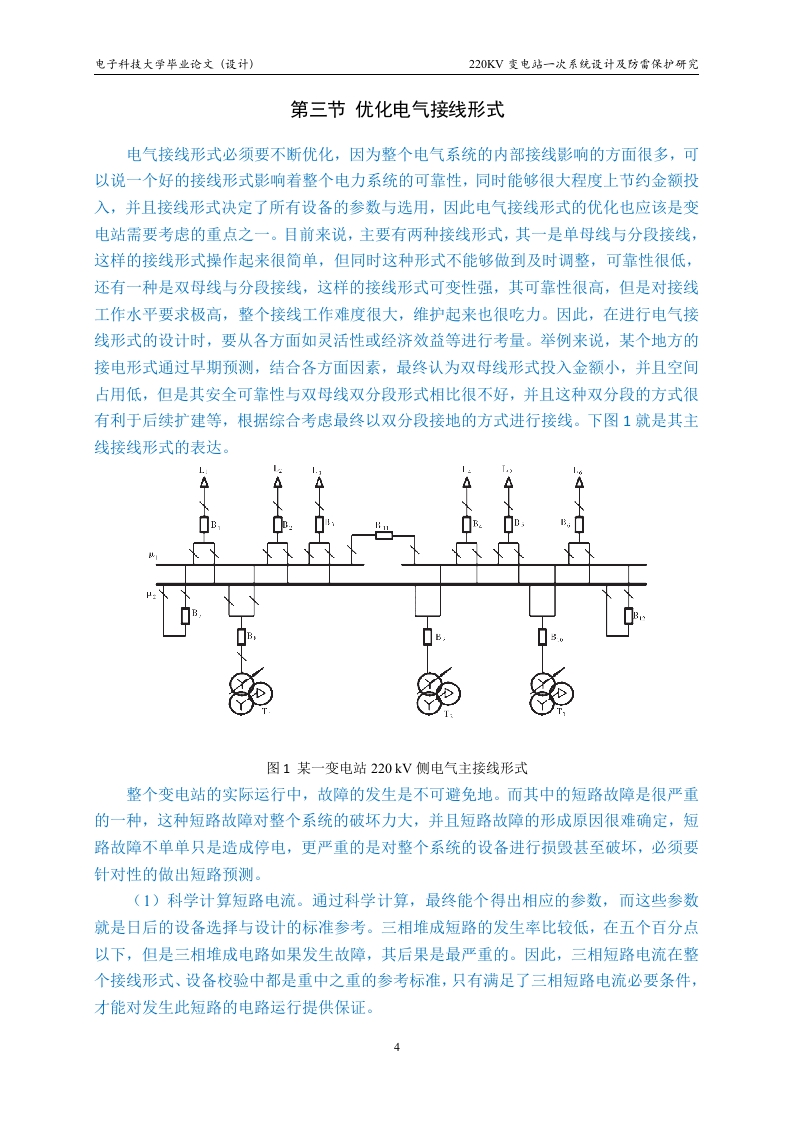

文档首先明确了220kV变电站作为区域电网枢纽，其一次系统设计的核心在于保证供电可靠性与运行灵活性。通过对比不同主接线形式的优缺点，论文推荐采用双母线带旁路或双母线分段接线方式，以兼顾检修便利性与故障隔离能力。在关键设备选型上，文档详细分析了主变压器、断路器、隔离开关及电流电压互感器的参数匹配要求，强调设备额定电压、额定电流及动热稳定校验必须满足系统短路容量需求。

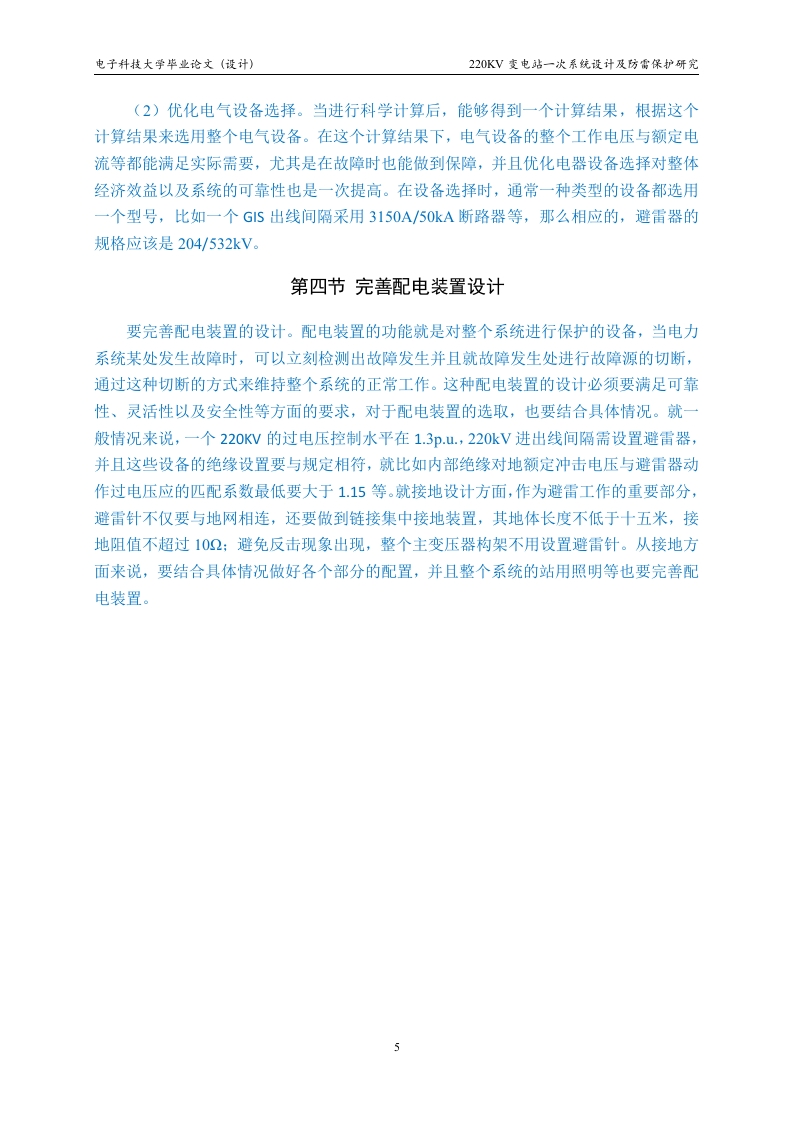

针对防雷保护这一核心研究内容，论文指出220kV变电站由于电压等级高、绝缘配合复杂，需构建多层级防护体系。具体包括：在变电站进线段设置1至2公里的避雷线作为第一道防线，以降低雷电侵入波的幅值与陡度；在母线、变压器及出线侧合理配置氧化锌避雷器，并依据绝缘配合规程计算保护距离；同时，对变电站构架、主控楼及露天设备区设置独立避雷针或联合避雷网，确保直击雷防护覆盖全站。文档通过计算接地电阻值，要求主接地网接地电阻不大于0.5欧姆，并采用均压网格设计防止接触电压与跨步电压危害。

该文档的独特价值在于将一次系统设计与防雷保护进行系统性整合，提供了从主接线方案到防雷参数计算的全流程参考。用户可据此快速掌握220kV变电站一次设备选型要点，并直接借鉴其防雷保护配置方案用于实际工程校验。文档结论强调，合理的防雷设计需结合当地雷电活动强度与土壤电阻率进行差异化调整，建议在工程实施前完成详细的过电压仿真计算。
