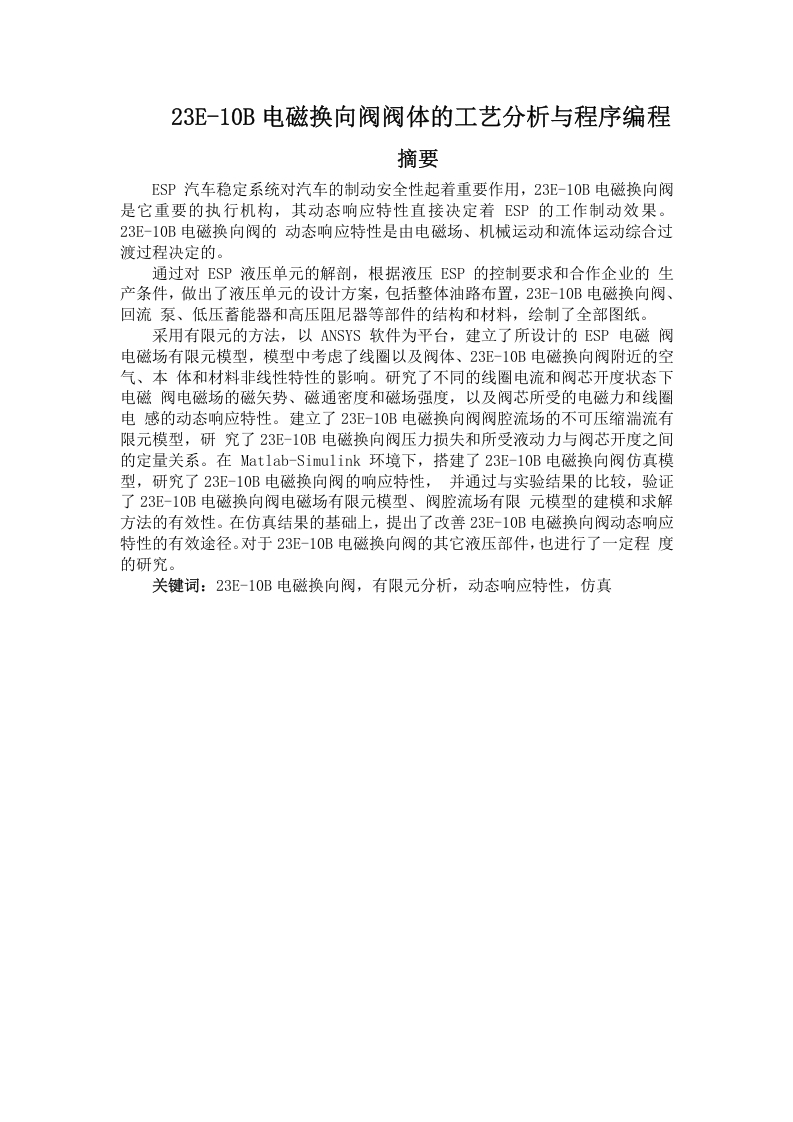

23E-10B电磁换向阀阀体的工艺分析与程序编程

---

文档主要内容

23E-10B电磁换向阀阀体的工艺分析与程序编程属于学术论文类型，主要面向汽车液压系统设计工程师、电磁阀研发人员、车辆工程专业学生以及ESP系统科研人员。该文档系统阐述了23E-10B电磁换向阀在ESP汽车稳定系统中的关键作用，并提供了从结构设计、有限元建模到仿真验证的完整技术路径，可帮助读者掌握该阀体动态响应特性的分析方法与优化手段。

文档基于对SP液压单元的解剖，结合液压ESP控制要求与企业生产条件，完成了液压单元的整体油路布置，并设计了23E-10B电磁换向阀、回流泵、低压蓄能器及高压阻尼器等部件的结构与材料，绘制了全部图纸。动态响应特性由电磁场、机械运动和流体运动综合决定，这是全文分析的核心出发点。

在电磁场方面，以ANSYS软件为平台建立了有限元模型，考虑了线圈、阀体、附近空气及材料非线性特性的影响。研究揭示了不同线圈电流和阀芯开度状态下，磁矢势、磁通密度、磁场强度以及阀芯所受电磁力和线圈电感的动态响应规律。在流场方面，建立了阀腔不可压缩湍流有限元模型，定量分析了压力损失和液动力与阀芯开度之间的对应关系。

在Matlab-Simulink环境下搭建了23E-10B电磁换向阀仿真模型，研究了其响应特性，并通过与实验结果的对比，验证了电磁场有限元模型和阀腔流场有限元模型的建模与求解方法的有效性。基于仿真结果，文档提出了改善动态响应特性的有效途径，并对其他液压部件进行了相应研究。

该论文的核心价值在于：为23E-10B电磁换向阀的工艺优化与程序编程提供了可靠的数据支撑和仿真验证手段，可直接指导阀体结构改进与控制策略设计，提升ESP系统的制动效果。
