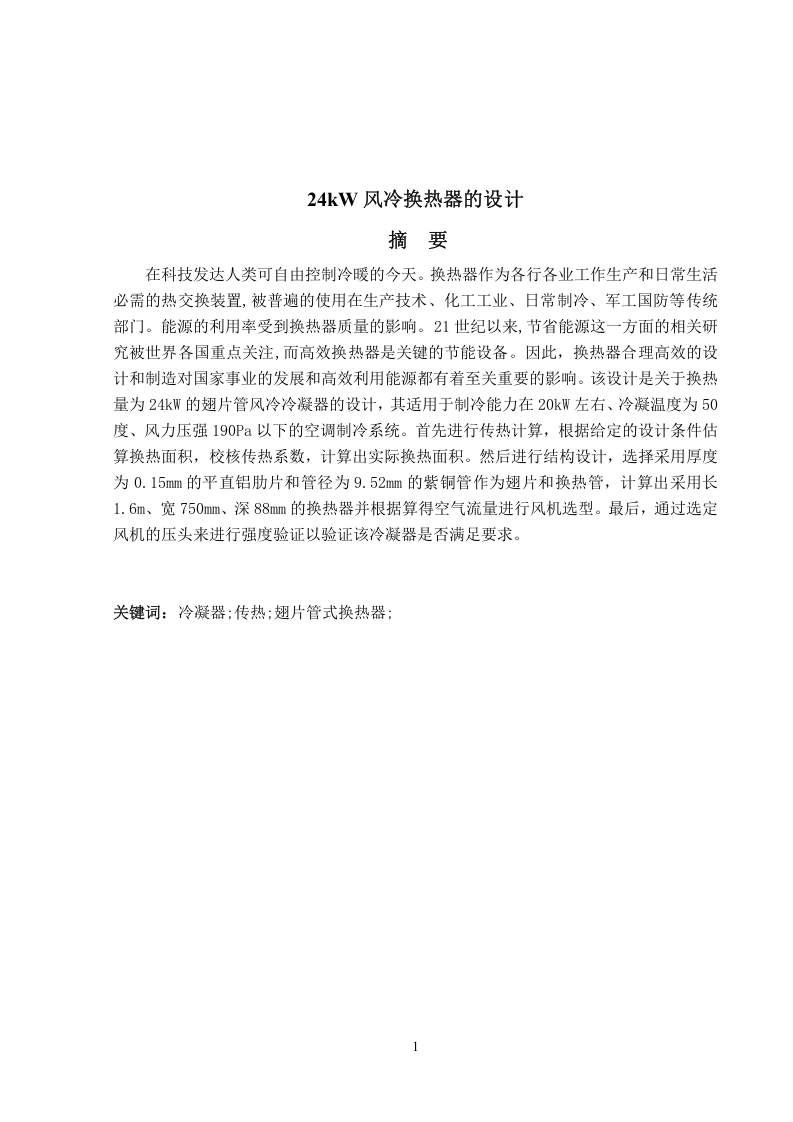

24kW风冷换热器的设计

---

文档主要内容

换热器作为能源转换与热交换的核心装置，在制冷、化工、军工等传统领域发挥着不可替代的作用。其设计质量直接影响能源利用率，而高效换热器更是21世纪各国节能研究的重点方向。本文档属于专业设计论文，适用于制冷空调工程师、换热器研发人员及相关专业学生，可帮助读者掌握24kW级风冷换热器的完整设计流程与参数选择方法。

该设计围绕换热量为24kW的翅片管风冷冷凝器展开，适用于制冷能力约20kW、冷凝温度50℃、风力压强190Pa以下的空调系统。设计过程首先进行传热计算：根据给定条件估算换热面积，校核传热系数，最终计算出实际所需换热面积。随后进入结构设计阶段，选用厚度0.15mm的平直铝肋片与管径9.52mm的紫铜管作为翅片与换热管，确定换热器外形尺寸为长1.6m、宽750mm、深88mm。在此基础上，根据计算所得空气流量完成风机选型，并利用选定风机的压头进行强度验证，以确认冷凝器满足运行要求。

该文档的核心价值在于提供了一套从热力计算到机械校核的完整设计范例。读者可直接参考其中的换热面积估算方法、翅片与管材选型依据以及风机匹配逻辑，用于同类中小型风冷换热器的开发或教学。设计结论表明，采用平直铝肋片与紫铜管组合，配合合理尺寸与风机，可满足24kW换热量下的冷凝需求，且强度可靠。这一方案对提升能源利用效率、降低设备成本具有实际参考意义。
