DS18B20数字温度计的研究与检修开题报告

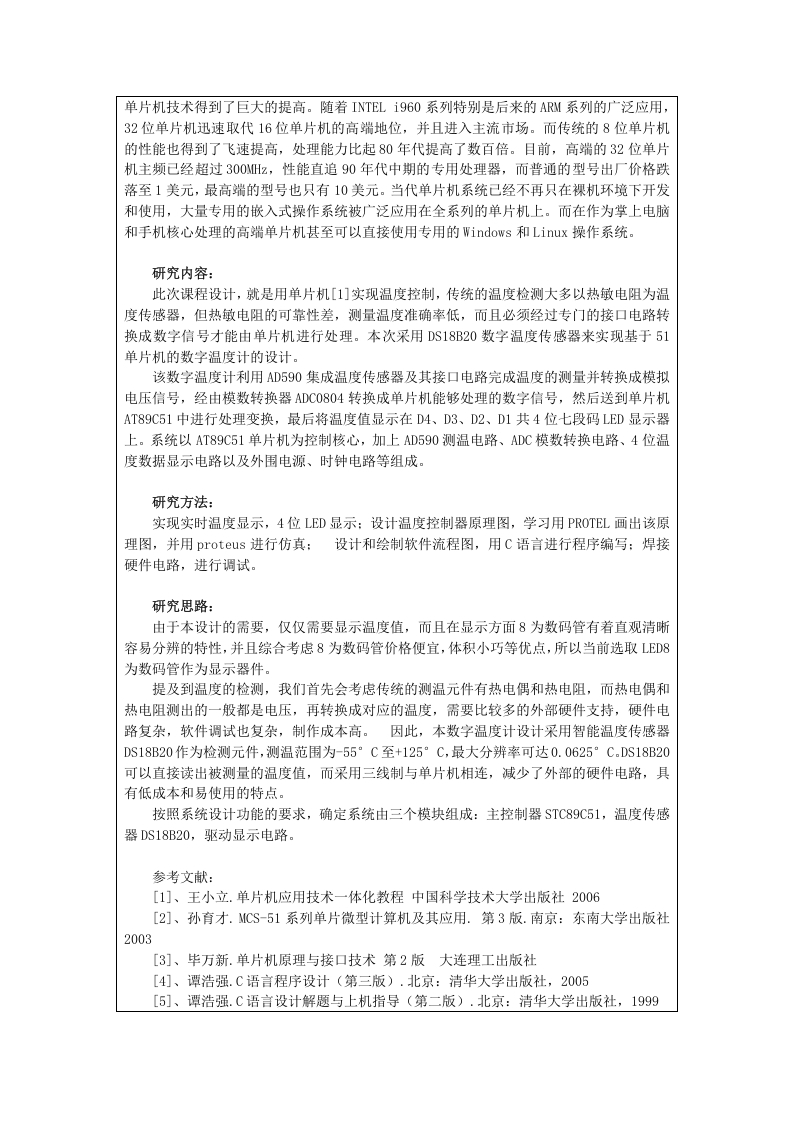

单片机技术得到了巨大的提高。随着INTEL i960系列特别是后来的ARM系列的广泛应用，32位单片机迅速取代16位单片机的高端地位，并且进入主流市场。而传统的8位单片机的性能也得到了飞速提高，处理能力比起80年代提高了数百倍。目前，高端的32位单片机主频己经超过300z,性能直追90年代中期的专用处理器，而普通的型号出厂价格跌落至1美元，最高端的型号也只有10美元。当代单片机系统已经不再只在裸机环境下开发和使用，大量专用的嵌入式操作系统被广泛应用在全系列的单片机上。而在作为掌上电脑和手机核心处理的高端单片机甚至可以直接使用专用的Windows和Linux操作系统。研究内容：此次课程设计，就是用单片机[1]实现温度控制，传统的温度检测大多以热敏电阻为温度传感器，但热敏电阻的可靠性差，测量温度准确率低，而且必须经过专门的接口电路转换成数字信号才能由单片机进行处理。本次采用DS18B20数字温度传感器来实现基于51单片机的数字温度计的设计。该数字温度计利用AD590集成温度传感器及其接口电路完成温度的测量并转换成模拟电压信号，经由模数转换器ADC0804转换成单片机能够处理的数字信号，然后送到单片机AT89C51中进行处理变换，最后将温度值显示在D4、D3、D2、D1共4位七段码LED显示器上。系统以AT89C51单片机为控制核心，加上AD590测温电路、ADC模数转换电路、4位温度数据显示电路以及外围电源、时钟电路等组成。研究方法：实现实时温度显示，4位LED显示：设计温度控制器原理图，学习用PROTEL画出该原理图，并用proteus进行仿真：设计和绘制软件流程图，用C语言进行程序编写：焊接硬件电路，进行调试。研究思路：由于本设计的需要，仅仅需要显示温度值，而且在显示方面8为数码管有着直观清晰容易分辨的特性，并且综合考虑8为数码管价格便宜，体积小巧等优点，所以当前选取LED8为数码管作为显示器件。提及到温度的检测，我们首先会考虑传统的测温元件有热电偶和热电阻，而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，需要比较多的外部硬件支持，硬件电路复杂，软件调试也复杂，制作成本高。因此，本数字温度计设计采用智能温度传感器DS18B20作为检测元件，测温范围为-55°C至+125°C,最大分辨率可达0.0625°C.DS18B20可以直接读出被测量的温度值，而采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。按照系统设计功能的要求，确定系统由三个模块组成：主控制器STC89C51,温度传感器DS18B20,驱动显示电路。参考文献：[1]、王小立.单片机应用技术一体化教程中国科学技术大学出版社2006[2]、孙育才.MCS-51系列单片微型计算机及其应用.第3版.南京：东南大学出版社2003[3]、毕万新.单片机原理与接口技术第2版大连理工出版社[4]、谭浩强.C语言程序设计（第三版）.北京：清华大学出版社，2005[5]、谭浩强.C语言设计解题与上机指导（第二版）.北京：清华大学出版社，1999
