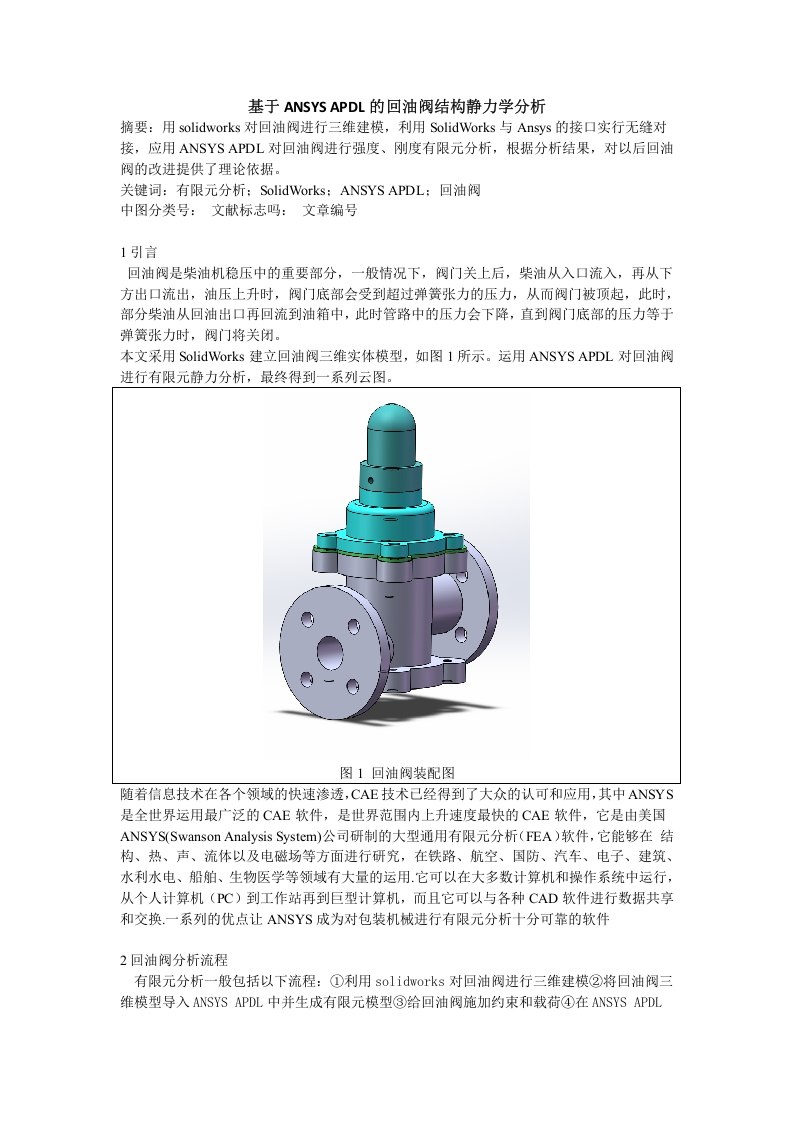

基于ansysAPDL的回油阀结构静力学分析

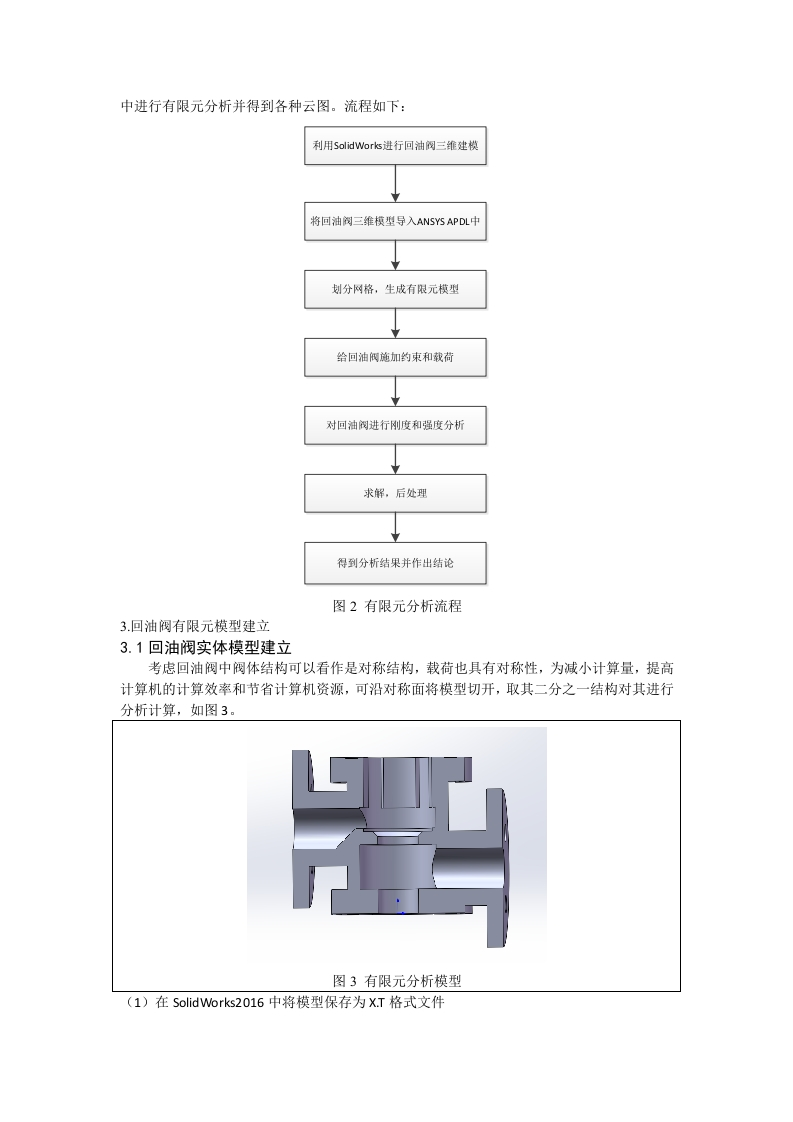

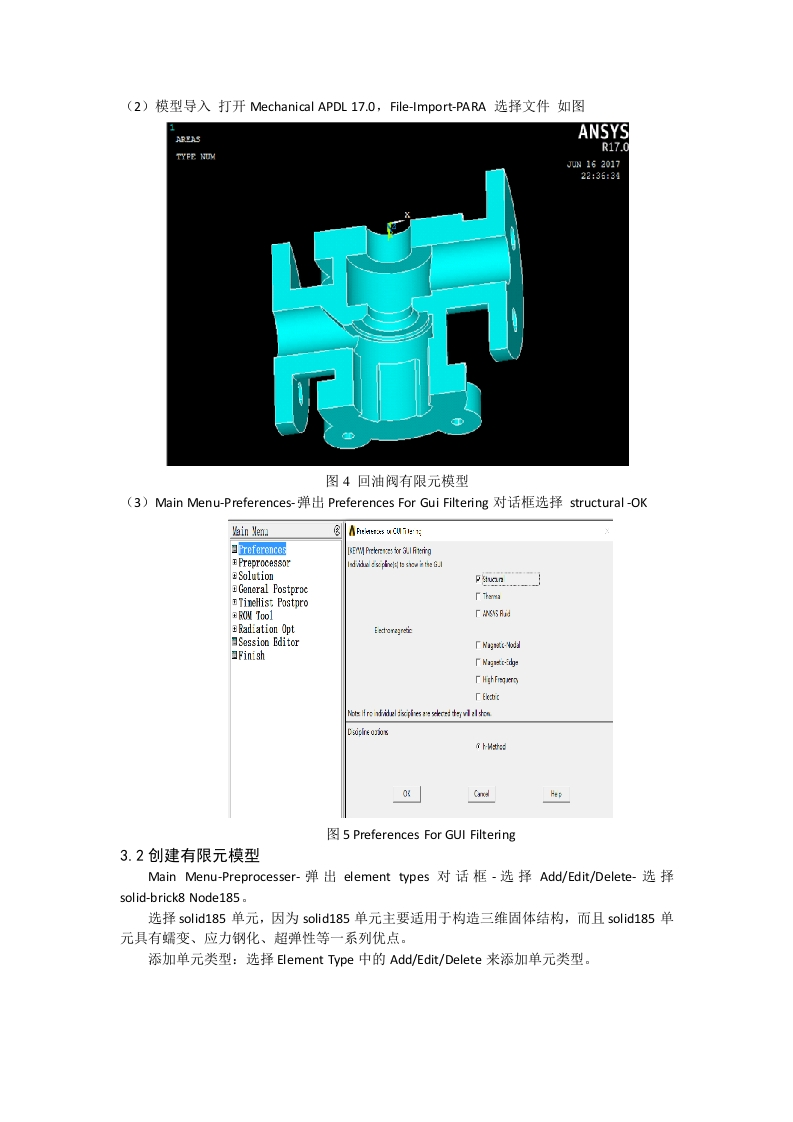

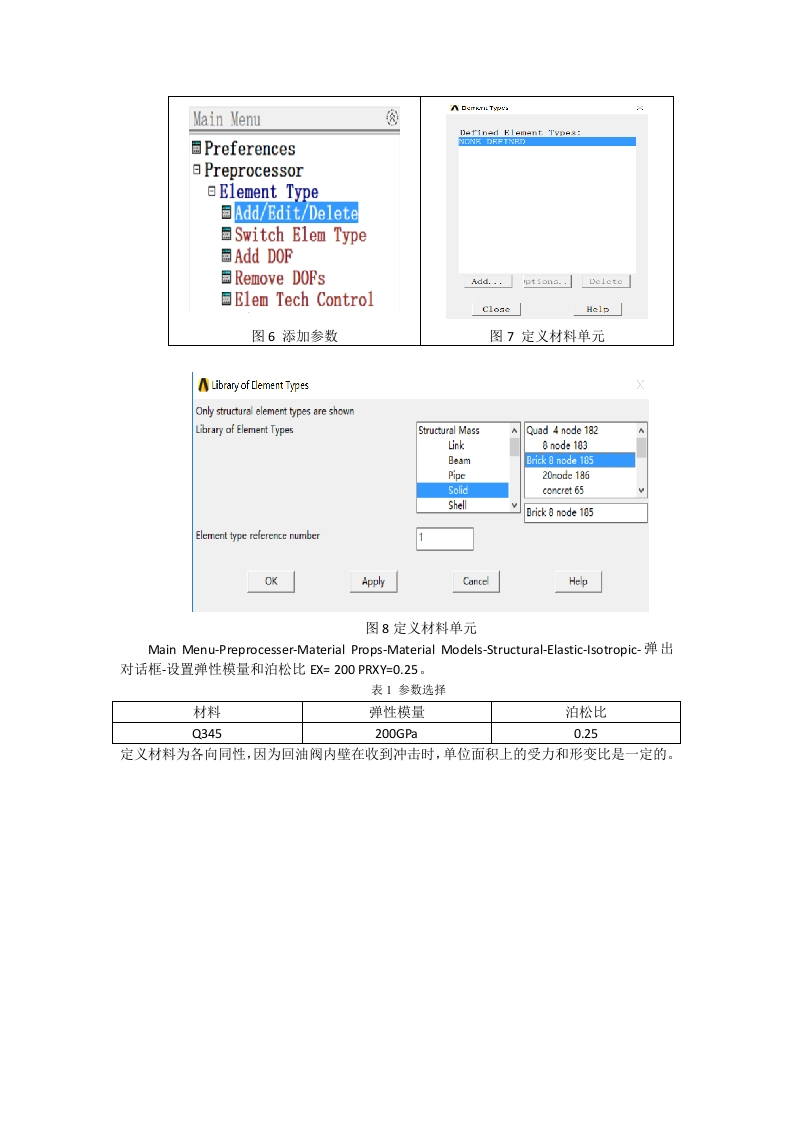

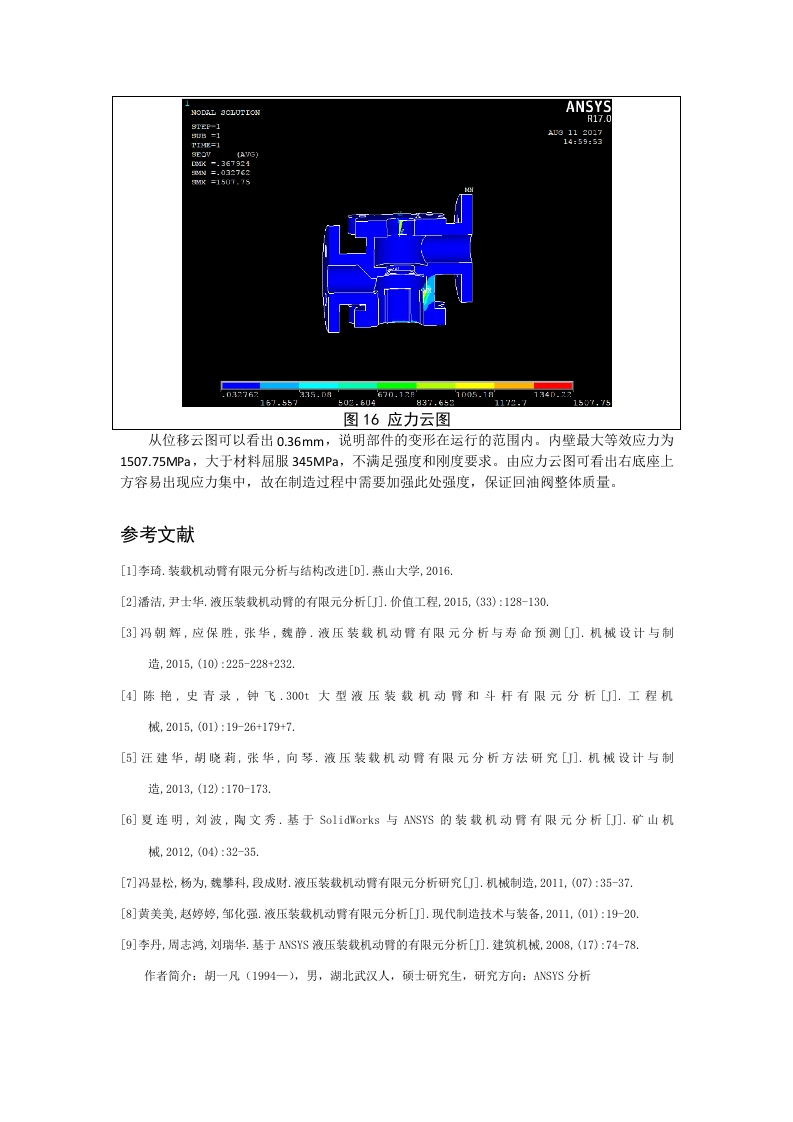

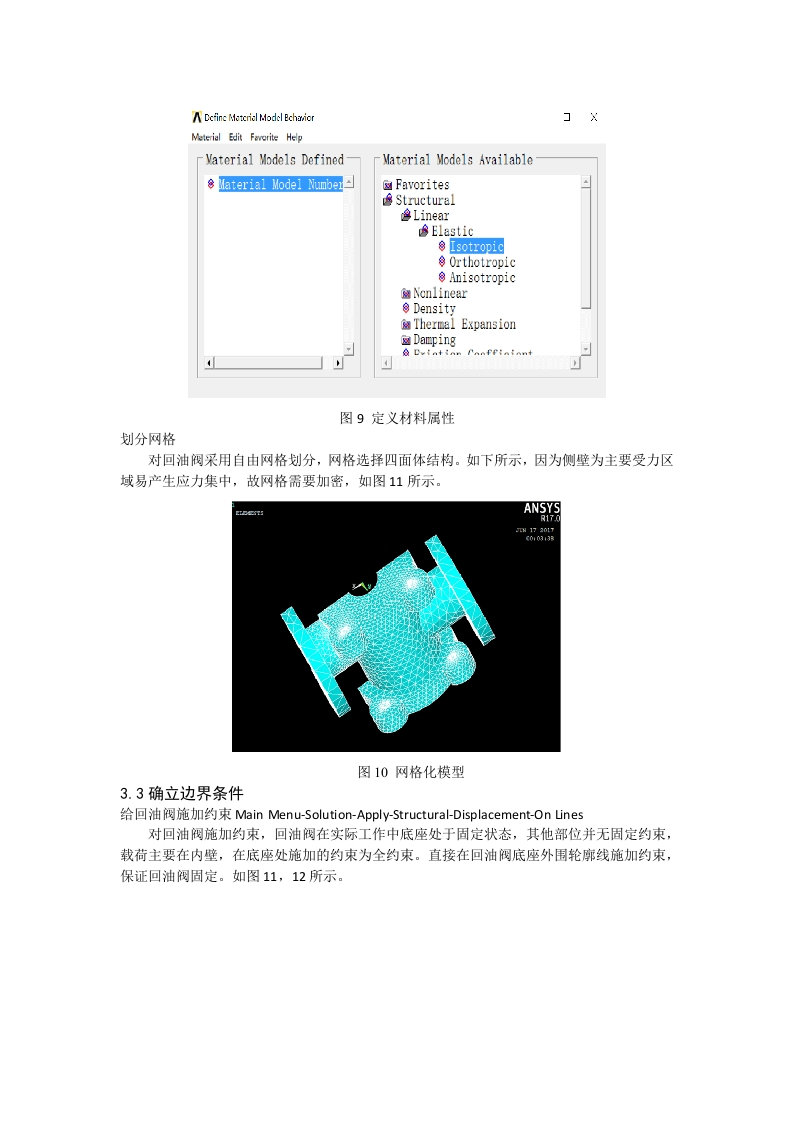

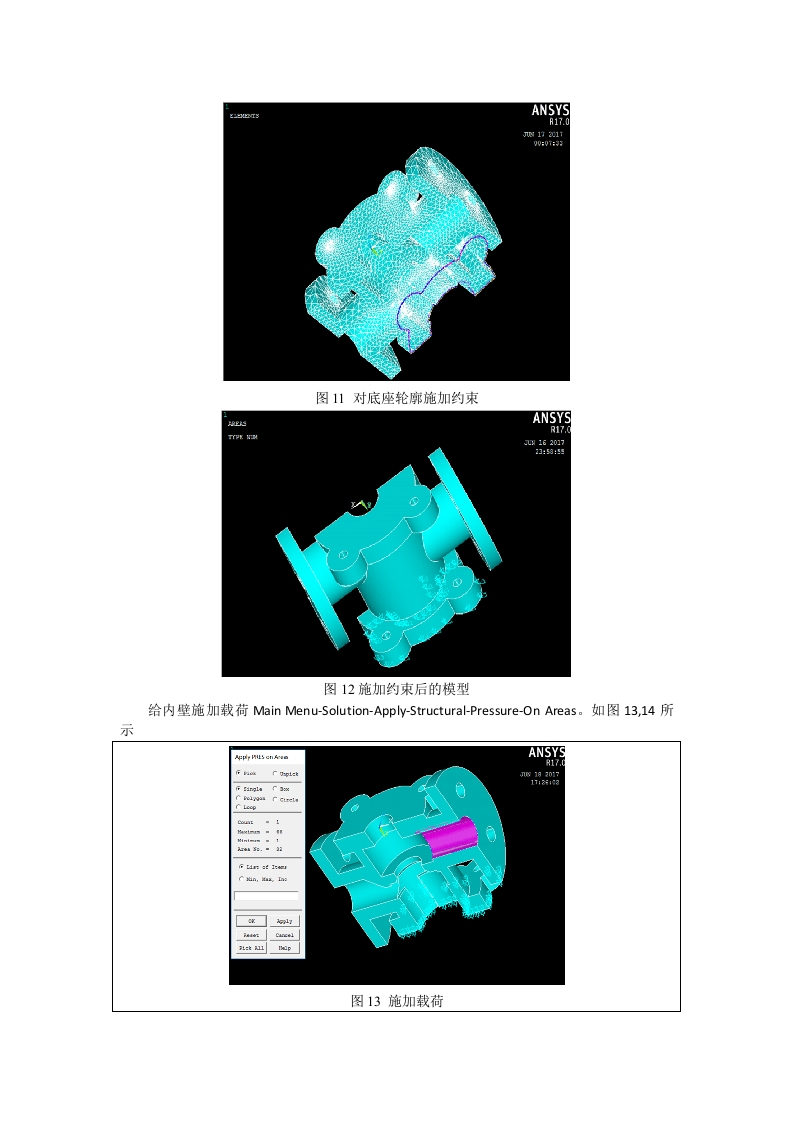

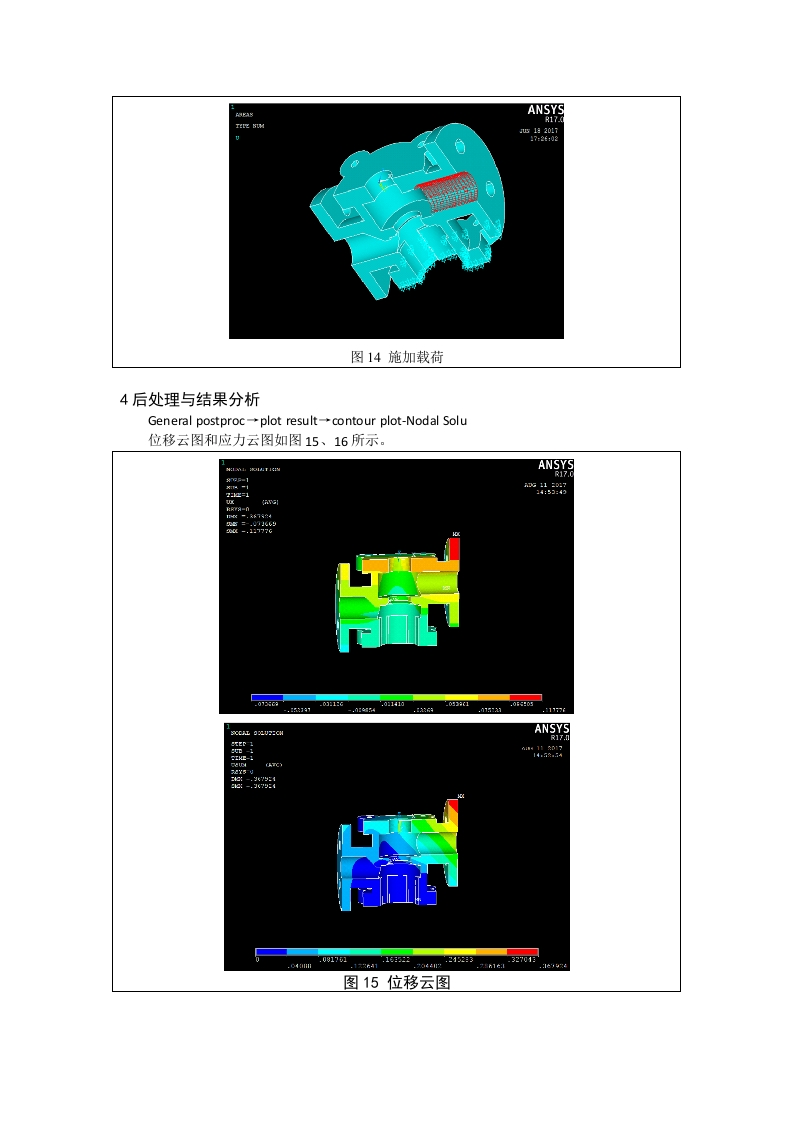

中进行有限元分析并得到各种云图。流程如下：利用SolidWorks进行回油阀三维建模将回油阀三维模型导入ANSYS APDL中划分网格，生成有限元模型给回油阀施加钓束和载荷对回油阀进行刚度和强度分析求解，后处理得到分析结果并作出结论图2有限元分析流程3.回油阀有限元模型建立3.1回油阀实体模型建立考虑回油阀中阀体结构可以看作是对称结构，载荷也具有对称性，为减小计算量，提高计算机的计算效率和节省计算机资源，可沿对称面将模型切开，取其二分之一结构对其进行分析计算，如图3。帮图3有限元分析模型(1)在Solid Works2016中将模型保存为X.T格式文件
