宾馆用冷水机组控制系统设计

---

文档主要内容

宾馆用冷水机组控制系统设计——毕业设计说明书内容精要

文档类型：毕业设计论文（娄底职业技术学院2018届）。
适配人群：暖通空调、制冷工程、建筑电气与智能化等专业学生，以及宾馆工程技术人员、设备管理人员。
可解决的实际问题：为宾馆冷水机组控制系统的选型、管路设计、设备配置提供系统化参考，帮助理解制冷循环中关键组件（压缩机、冷凝器、蒸发器、热交换器、过滤器、电磁阀等）的衔接关系与参数匹配。
—

一、文档主题与写作目的

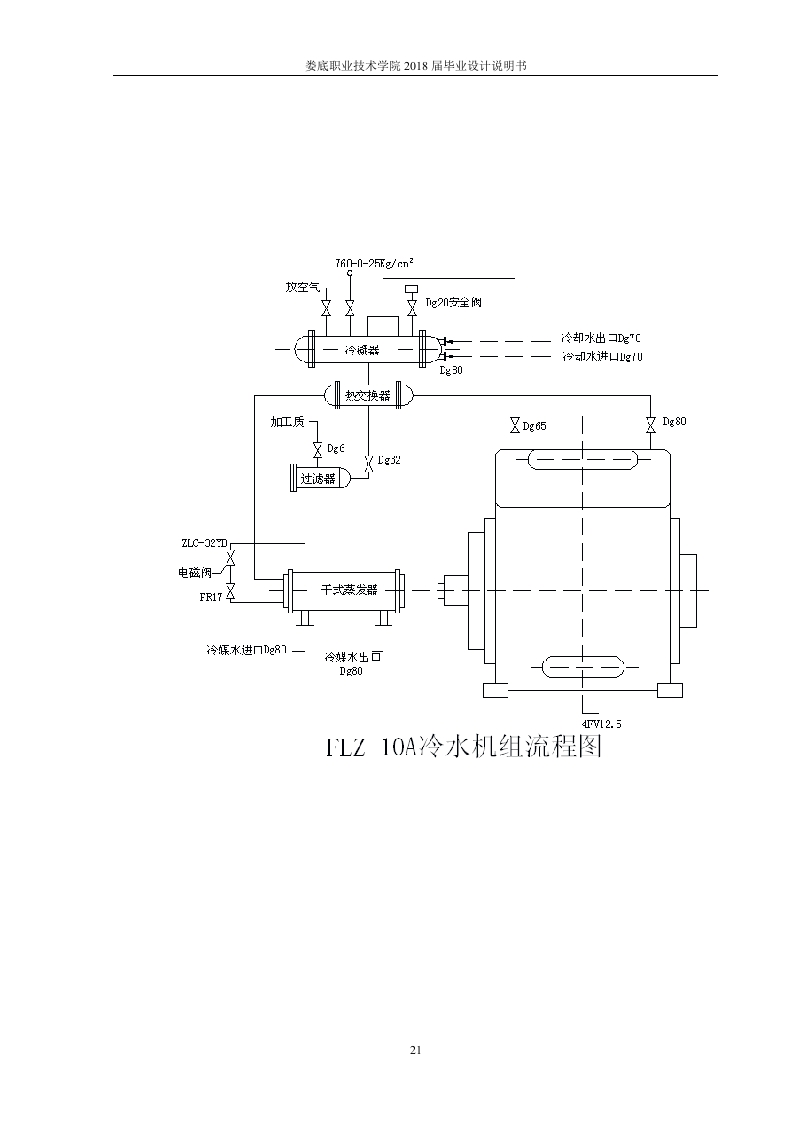

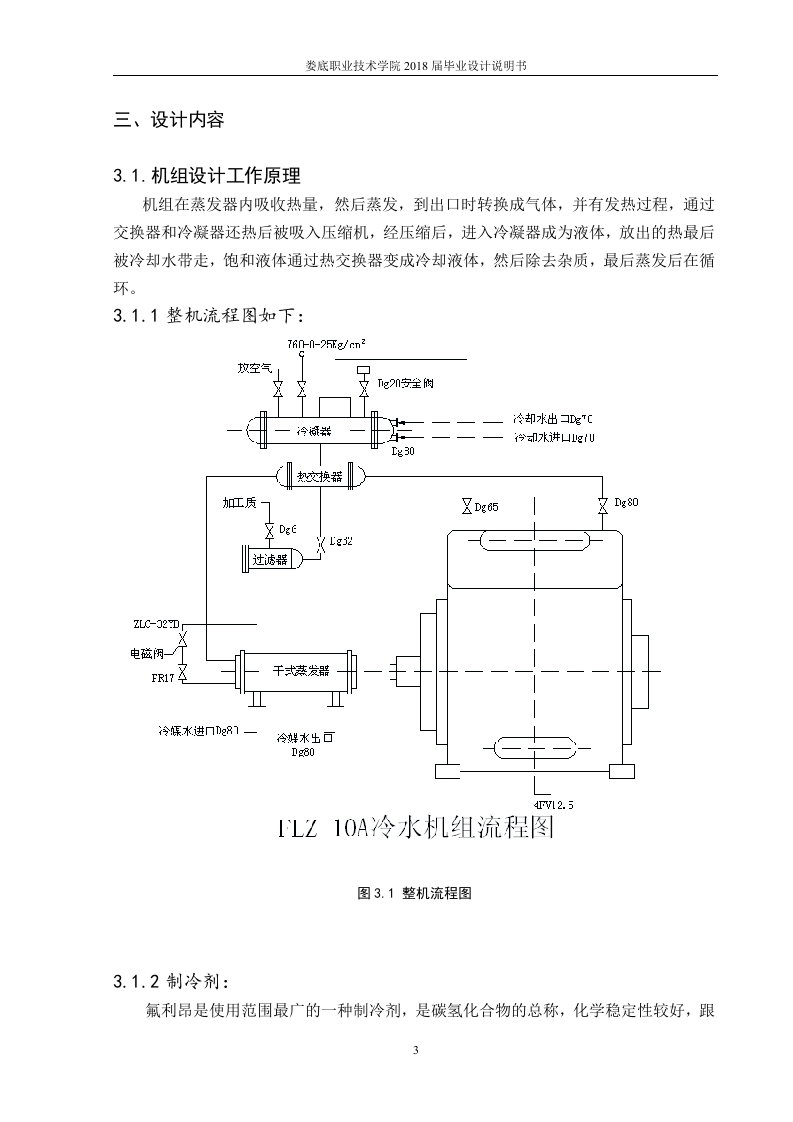

该毕业设计以宾馆用冷水机组控制系统为研究对象，围绕制冷系统的核心流程展开设计。写作目的在于：通过梳理冷水机组从压缩机到蒸发器的完整循环路径，明确各设备的功能与连接方式，为宾馆中央空调的稳定运行提供控制方案。文档重点呈现了系统流程图，并标注了关键管径、阀门类型及设备型号，体现了工程设计的实用性与规范性。

二、核心内容与关键数据

1. 系统组成：冷水机组主要包括压缩机、冷凝器、热交换器、干式蒸发器、过滤器、电磁阀等部件。其中，热交换器用于回收余热或调节冷媒温度，过滤器（型号ZLC-02）用于净化制冷剂，电磁阀（标注①）控制冷媒通断。
2. 管路参数：冷却水出口管径标注为Dg80，冷媒进口管径为Dg5，蒸发器冷媒进口管径为De81，冷媒出口管径为Dg80。这些数据直接指导管道选型与安装。
3. 设备型号：蒸发器为干式蒸发器，压缩机型号或系统代号为12.5ILZ1OA（可能对应某型冷水机组），流程图编号为21。
4. 控制逻辑：系统通过电磁阀、过滤器与热交换器的协同动作，实现制冷剂在冷凝器与蒸发器之间的循环，并利用放空气口（标注Tg2）排除不凝性气体，保障换热效率。

三、结论与建议

该设计表明，宾馆冷水机组控制系统需重点关注管径匹配与阀门选型，避免因管路阻力过大或杂质堵塞影响制冷效果。建议在实际工程中：
严格按照Dg80、Dg5、De81等管径参数采购管道，确保流量与压降符合设计值；
选用ZLC-02型过滤器并定期清洗，防止杂质损坏压缩机；
在冷凝器与蒸发器之间设置电磁阀，实现自动化控制，降低人工操作风险。
文档提供的流程图与参数表可直接作为宾馆空调系统改造或新建项目的技术依据，具有较高的工程参考价值。
