斜联结管数控加工和工艺(论文和DWG图纸和开题报告)

---

文档主要内容

文档类型：毕业论文（含DWG图纸和开题报告）
适用人群：机械制造、数控技术、模具设计相关专业的学生及从事数控编程与工艺设计的工程师

文档核心价值：
该文档以斜联结管为加工对象，系统阐述了数控加工工艺的制定流程，重点解决复杂零件数控编程中工艺参数选择与程序编制的实际问题。通过结合Pro/ENGINEER三维造型与Mastercam加工编程，展示了从零件建模到刀具路径生成的完整技术路线，为同类管件或异形零件的数控加工提供了可复用的工艺方案。

内容摘要：

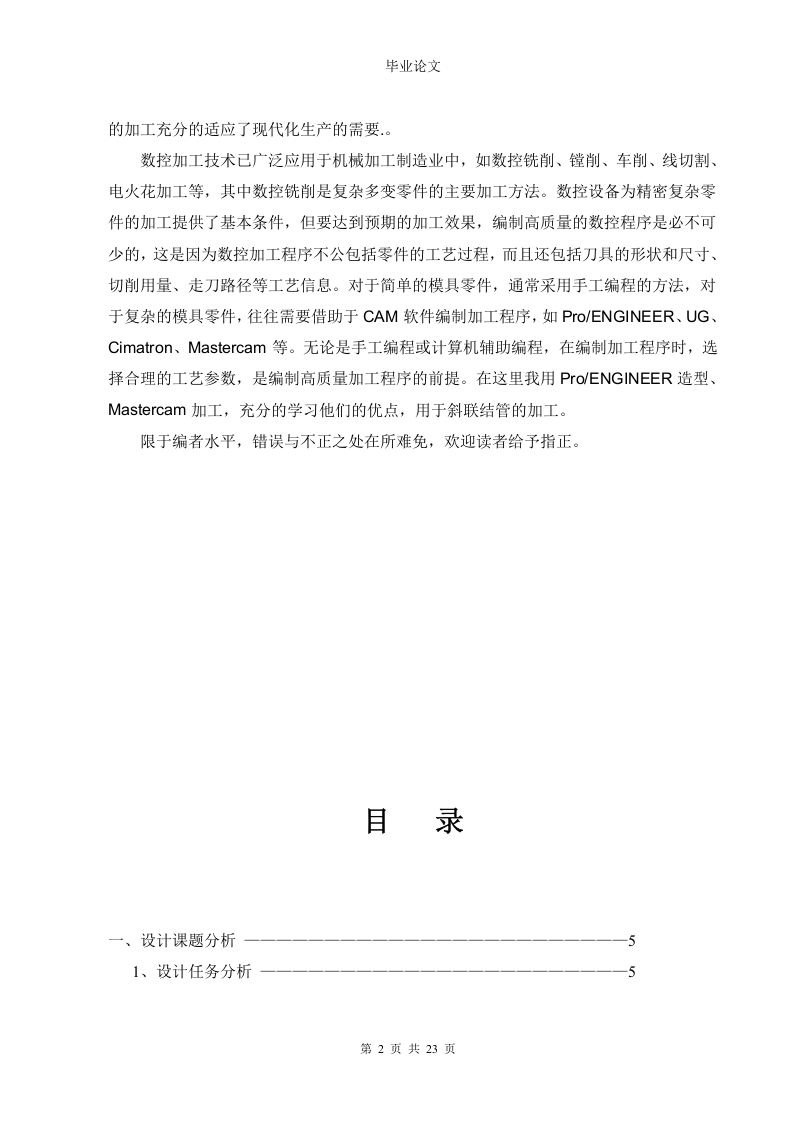

数控加工技术已广泛覆盖铣削、车削、线切割、电火花加工等领域，其中数控铣削是加工复杂多变零件的核心方法。精密复杂零件的加工依赖数控设备，但实现预期加工效果的关键在于编制高质量的数控程序。该程序不仅包含零件的工艺过程，还需明确刀具形状、尺寸、切削用量及走刀路径等工艺信息。对于简单模具零件，手工编程即可满足需求；而对于斜联结管这类复杂零件，则需借助CAM软件（如Pro/ENGINEER、UG、Cimatron、Mastercam）辅助编程。文档以Pro/ENGINEER完成斜联结管的三维造型，再通过Mastercam生成加工程序，充分融合了两款软件在造型与加工方面的优势。

关键结论与数据：
高质量加工程序的前提是选择合理的工艺参数，包括切削速度、进给量、背吃刀量等。
斜联结管的加工流程可概括为：三维建模→工艺分析→刀具路径规划→后处理生成NC代码。

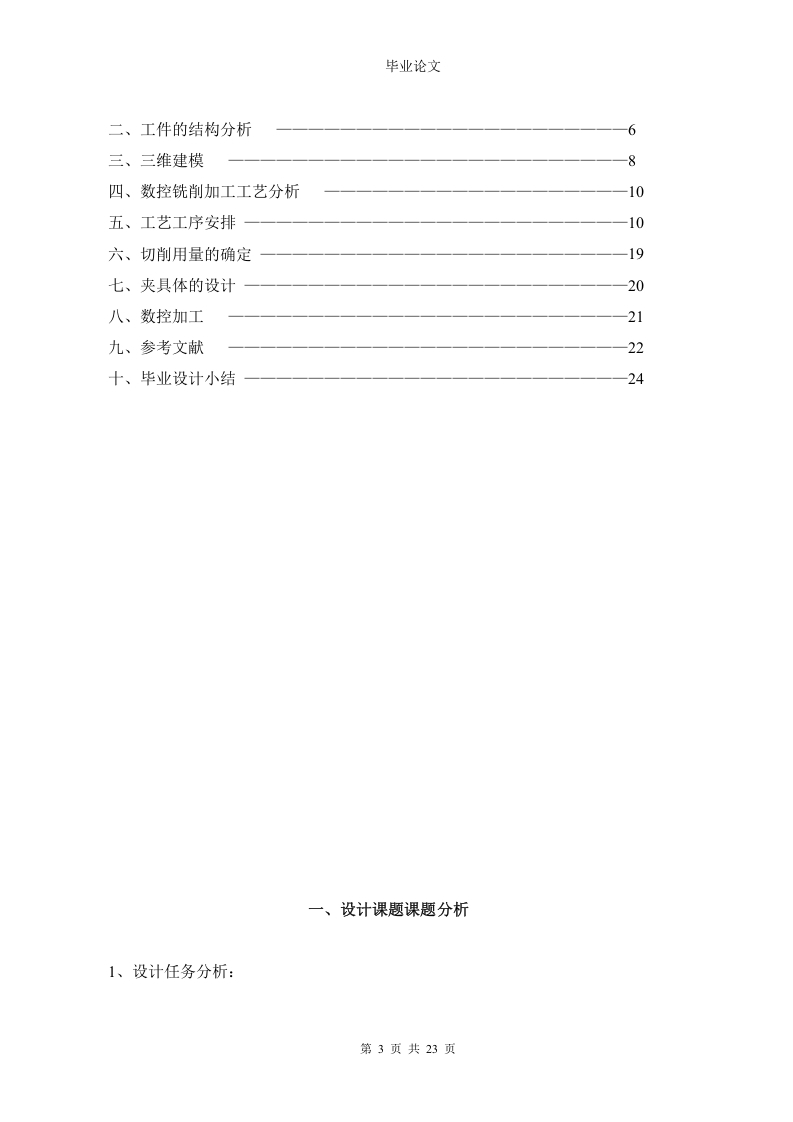

文档附带的DWG图纸与开题报告，完整呈现了从设计任务分析到工艺方案论证的全过程，第2页至第5页为设计课题分析部分，明确了加工难点与解决思路。

文档的独特作用：
该文档不仅是一份理论性论文，更包含可直接参考的工程图纸与开题报告，适合用于课程设计、毕业设计或实际生产中的工艺优化。读者可快速获取斜联结管数控加工的完整工艺链，避免重复试验，提升编程效率与加工质量。

总结：
文档以斜联结管为载体，系统展示了数控加工工艺的设计方法，强调工艺参数优化与CAM软件协同应用的重要性。无论是手工编程还是计算机辅助编程，合理选择工艺参数始终是获得高质量加工程序的基础。文档内容客观、数据详实，对机械加工领域的教学与工程实践均具有参考价值。
