组合机床主轴箱及夹具设计(论文和DWG图纸)

---

文档主要内容

文档类型：毕业设计论文（含DWG图纸）
适配人群：机械设计制造及其自动化专业学生、组合机床设计工程师、工艺规划人员

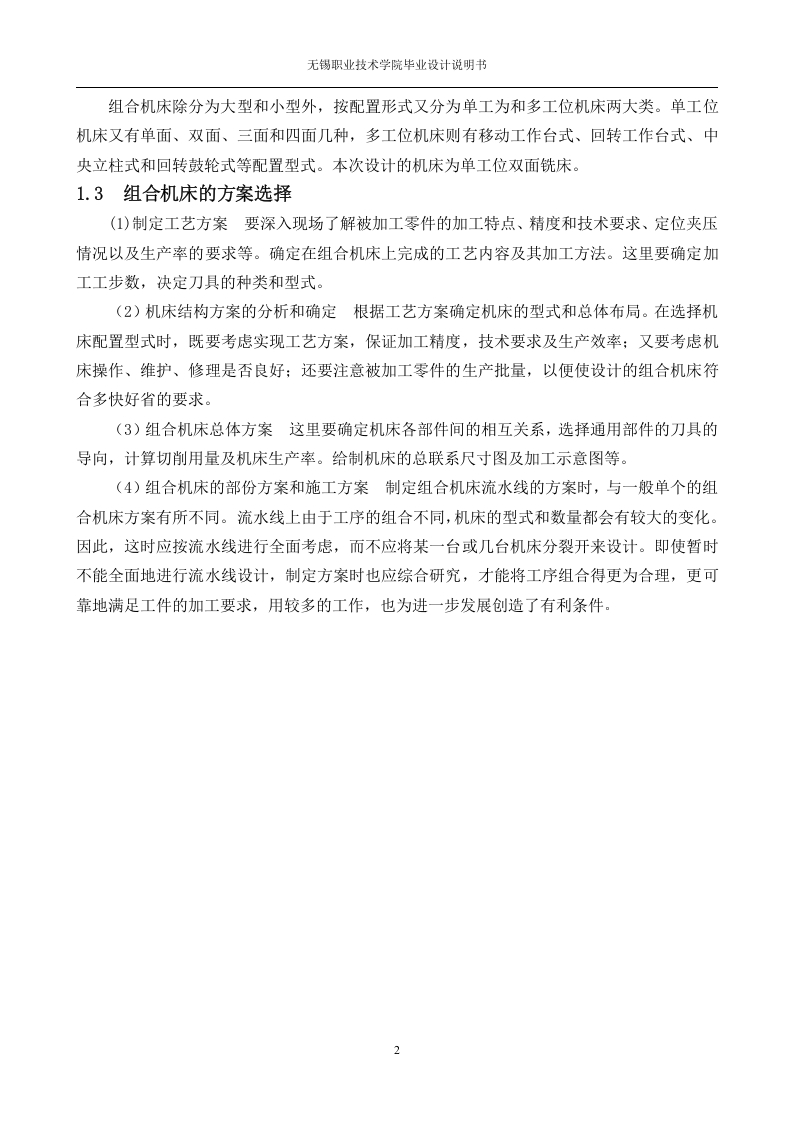

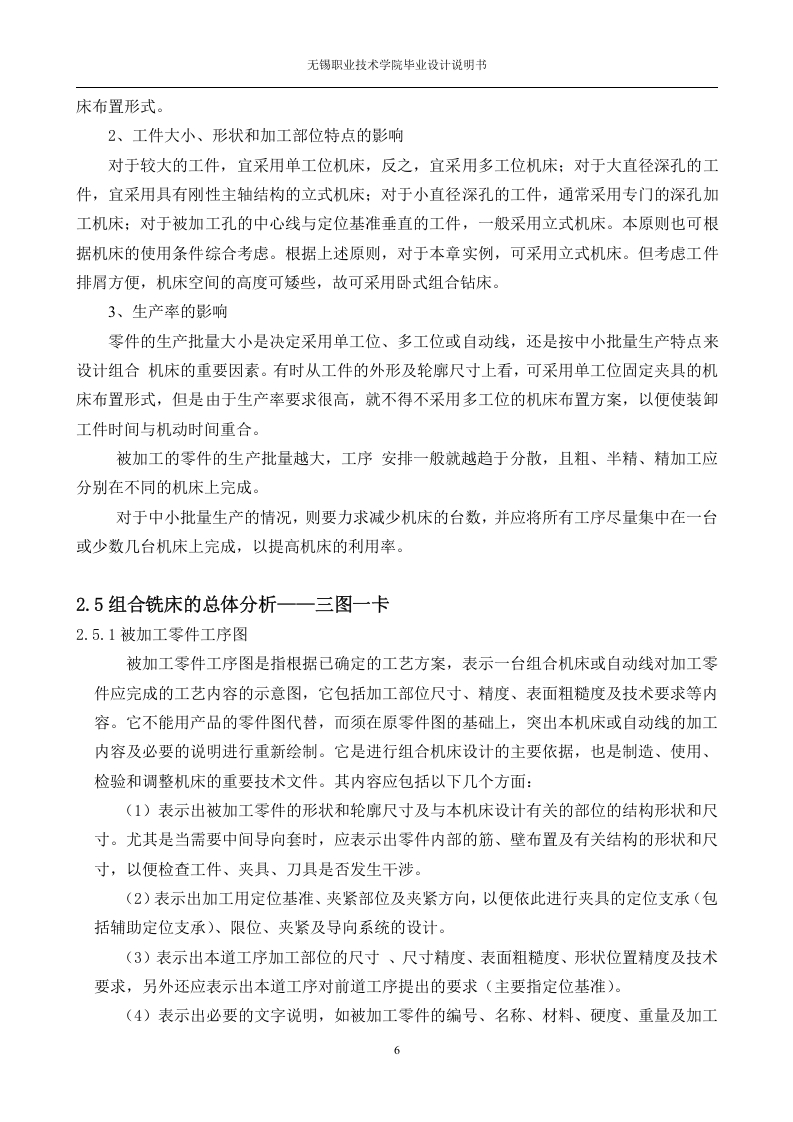

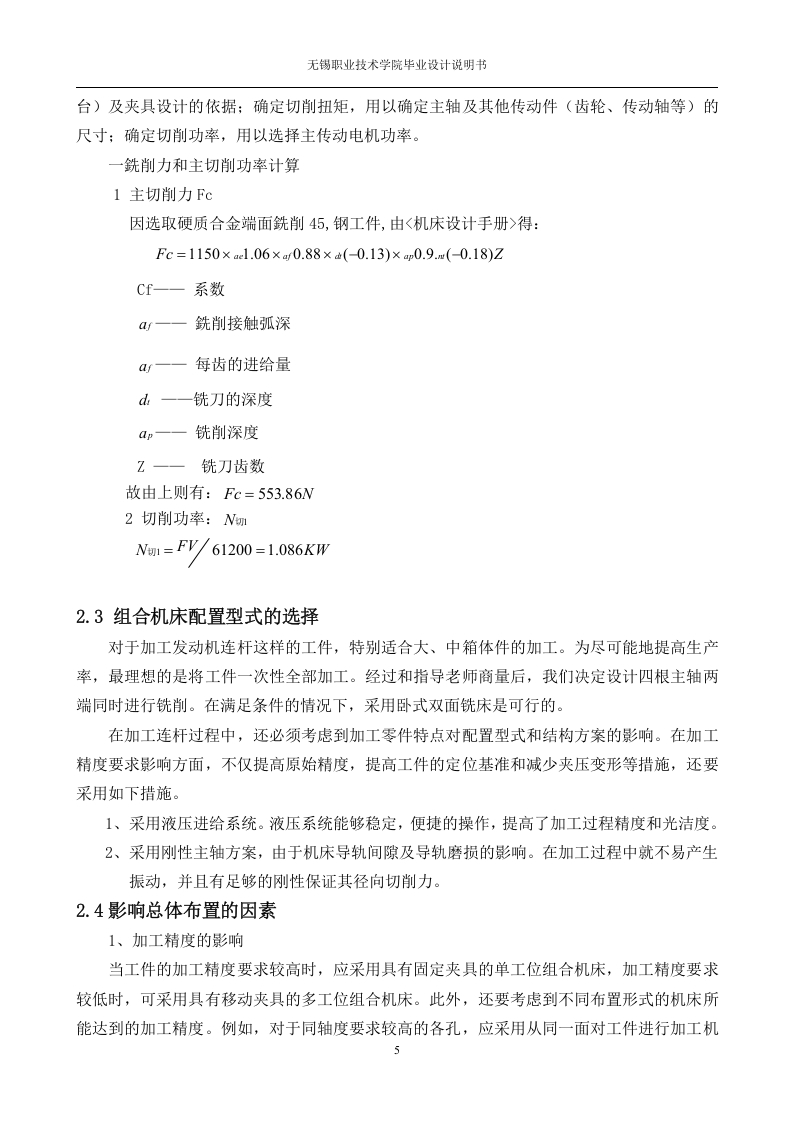

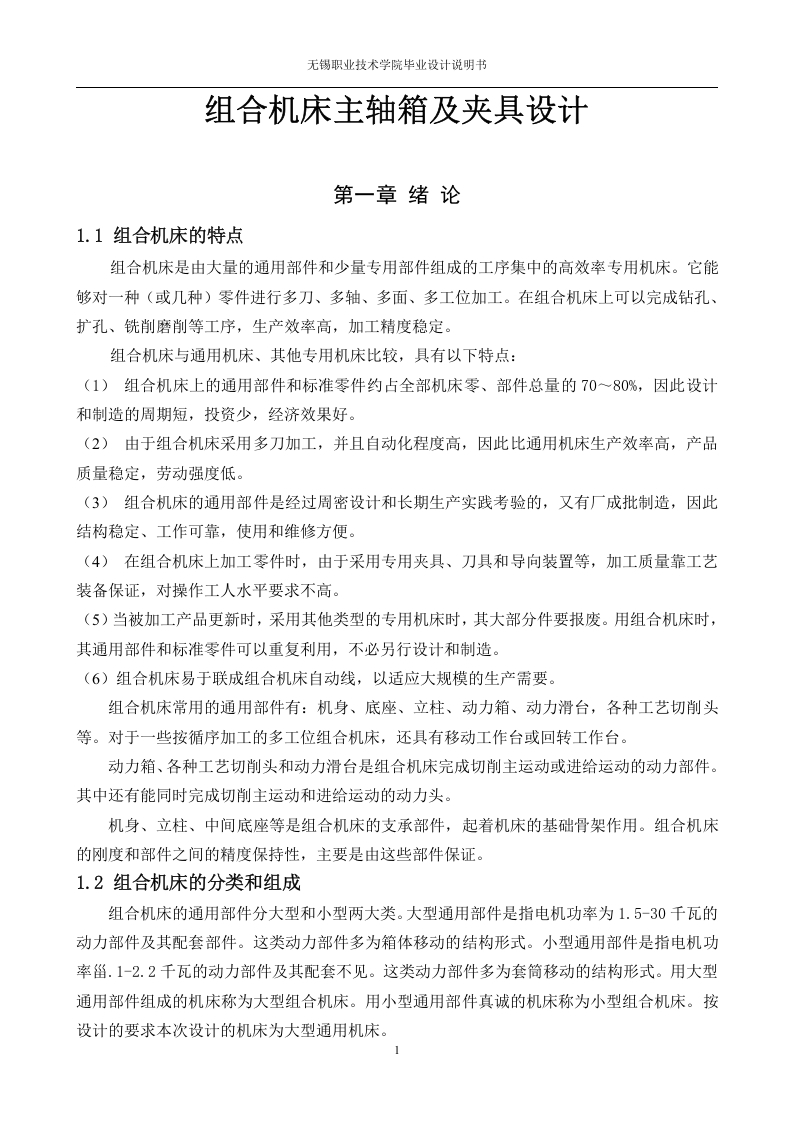

本毕业设计说明书围绕组合机床主轴箱及夹具设计展开，完整呈现了从方案选择到施工图绘制的全过程。文档首先对组合机床进行分类说明：除按大小分为大型和小型外，按配置形式又分为单工位和多工位两大类。单工位机床包括单面、双面、三面和四面四种，多工位机床则有移动工作台式、回转工作台式、中央立柱式和回转鼓轮式等型式。本次设计的机床为单工位双面铣床，属于典型配置。

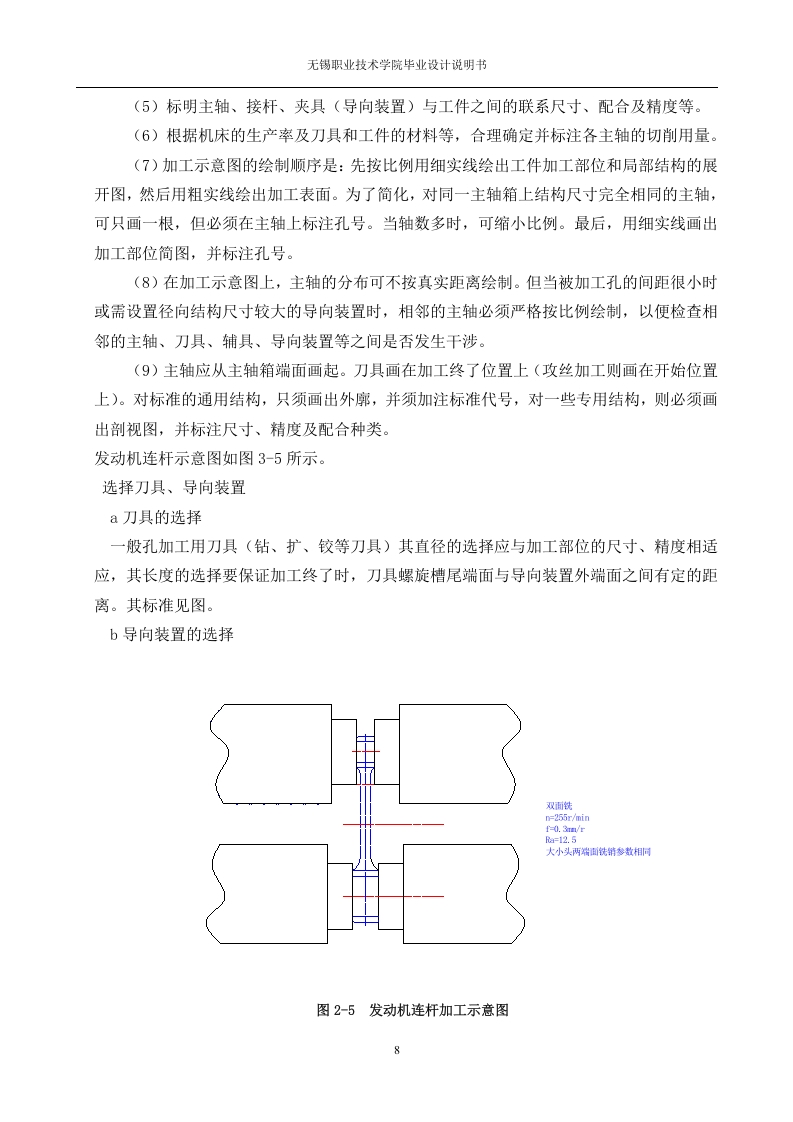

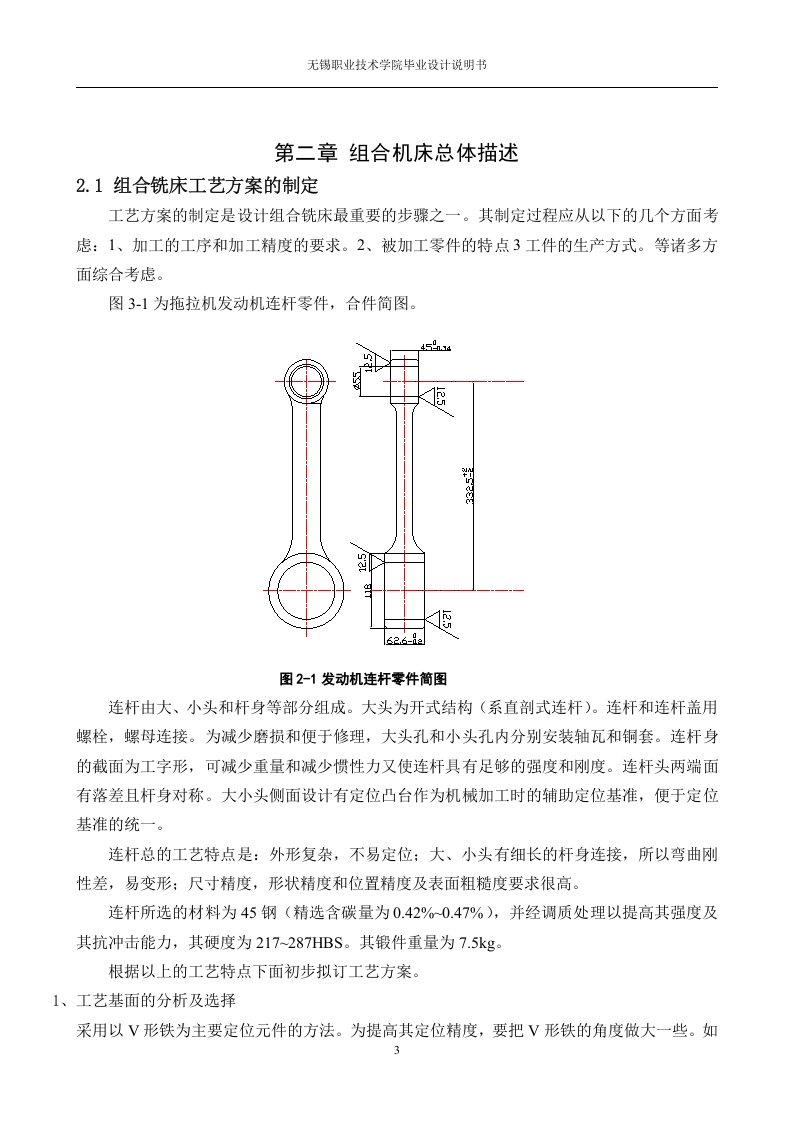

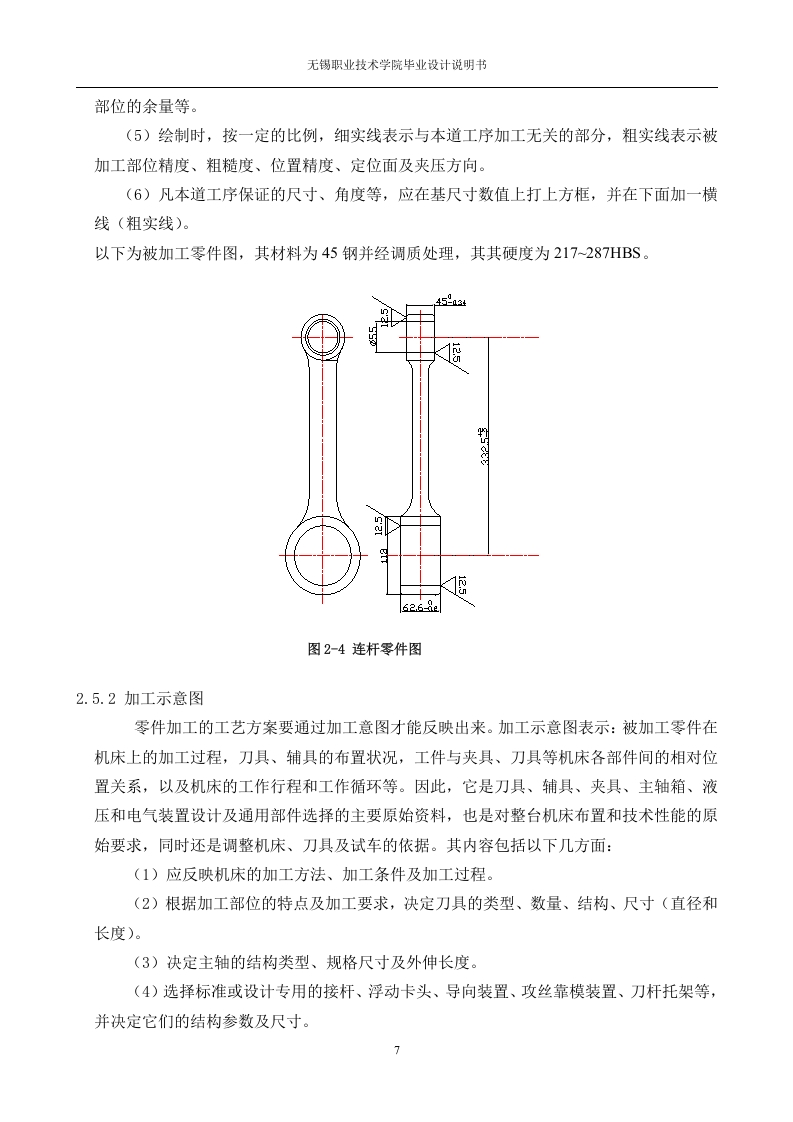

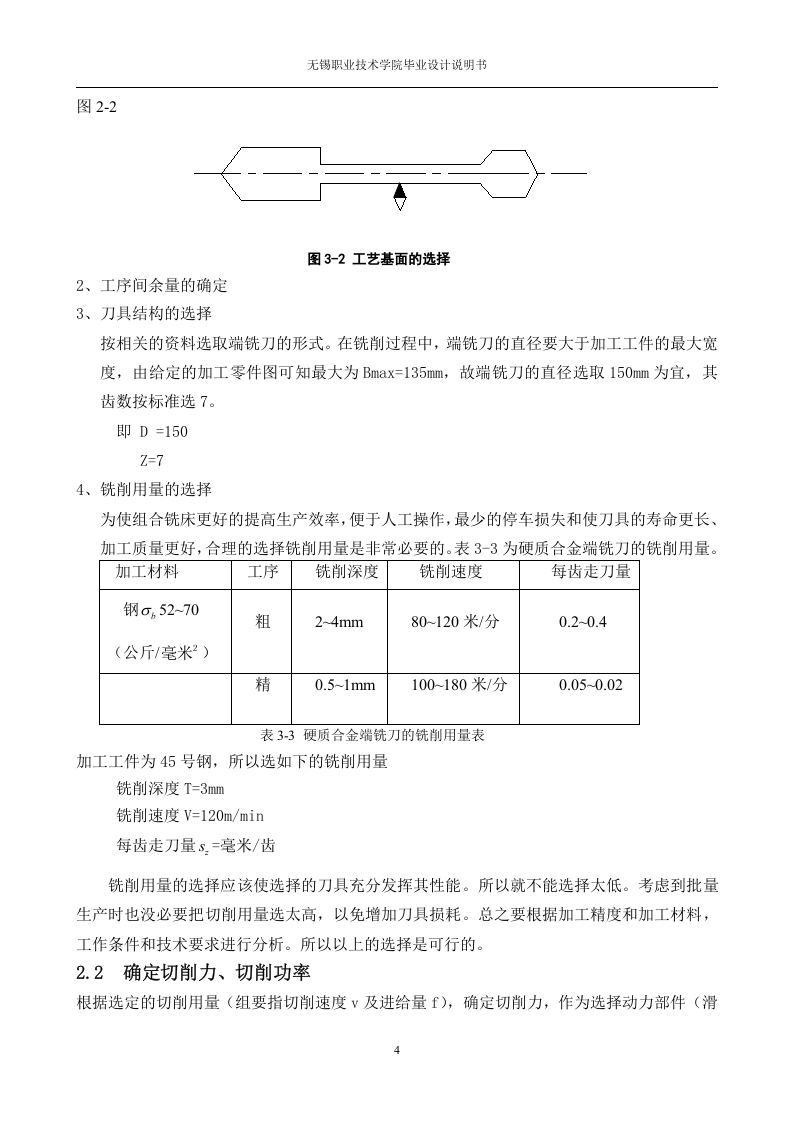

在方案选择部分，文档系统阐述了四个关键步骤。第一步是制定工艺方案，需深入现场了解被加工零件的加工特点、精度要求、定位夹压情况以及生产率要求，确定在组合机床上完成的工艺内容及加工方法，包括加工工步数、刀具种类和型式。第二步是机床结构方案的分析与确定，根据工艺方案确定机床型式和总体布局，既要保证加工精度与生产效率，又要兼顾操作、维护、修理的便利性，同时考虑生产批量以实现多快好省的目标。第三步是组合机床总体方案，需确定各部件间的相互关系，选择通用部件和刀具导向，计算切削用量及机床生产率，并绘制机床总联系尺寸图及加工示意图。第四步是部分方案和施工方案，强调在流水线设计中不能将单台机床分裂开来，而应综合研究工序组合，使设计更合理、更可靠地满足工件加工要求。

文档的核心价值在于提供了一套完整的组合机床设计方法论，尤其针对主轴箱和夹具的设计给出了具体技术路线。通过阅读该论文及配套DWG图纸，使用者可以快速掌握如何根据工件特点选择机床配置、如何制定工艺方案、如何计算切削参数并绘制工程图。对于正在完成毕业设计或从事实际机床设计的工程师而言，本资料可直接作为参考模板，减少重复性调研工作，提升设计效率与准确性。

结论：该文档以单工位双面铣床为实例，系统梳理了组合机床主轴箱及夹具设计的全流程，包含工艺制定、结构选型、总体布局及施工图纸，是机械设计领域不可多得的实用参考资料。
