低压电动机抗晃电系统设计

---

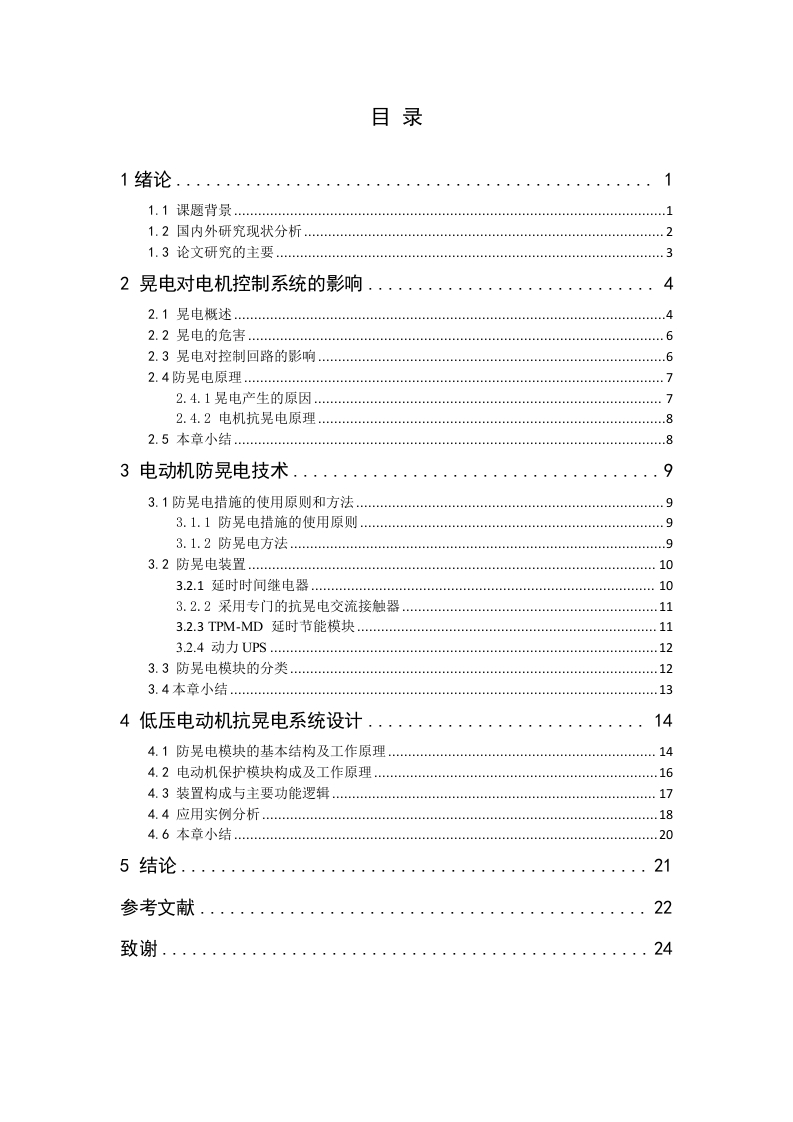

文档主要内容

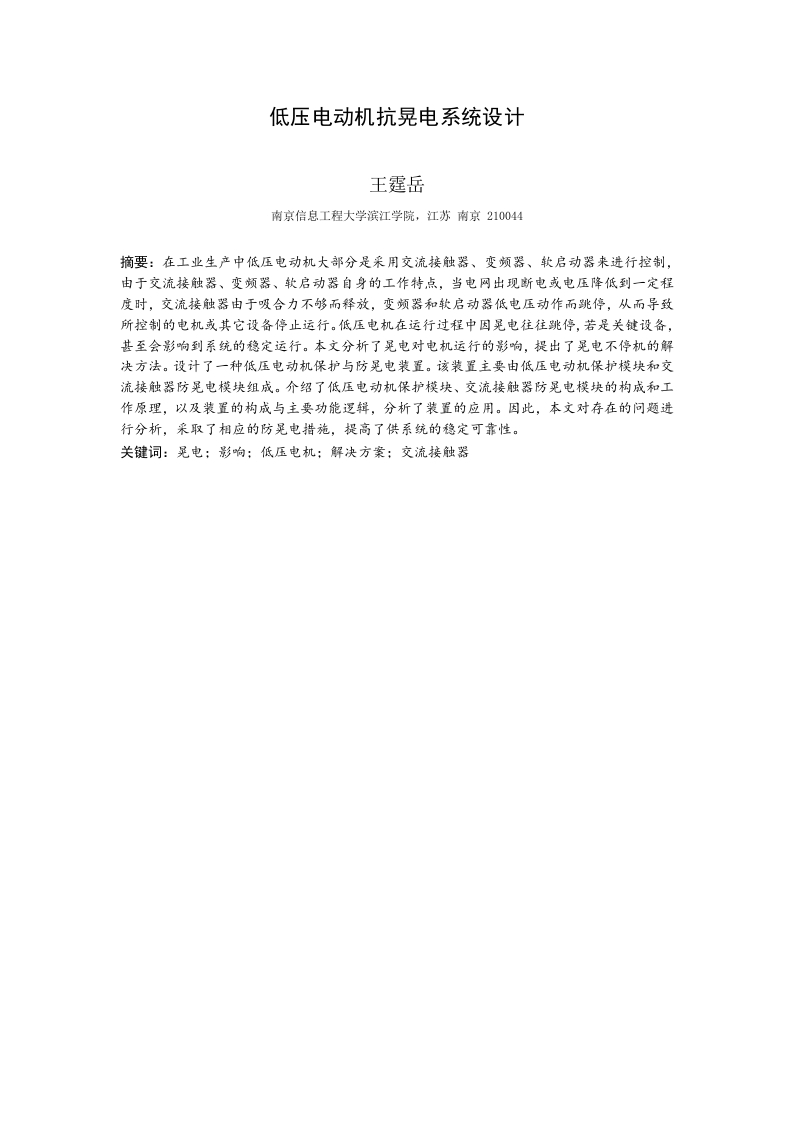

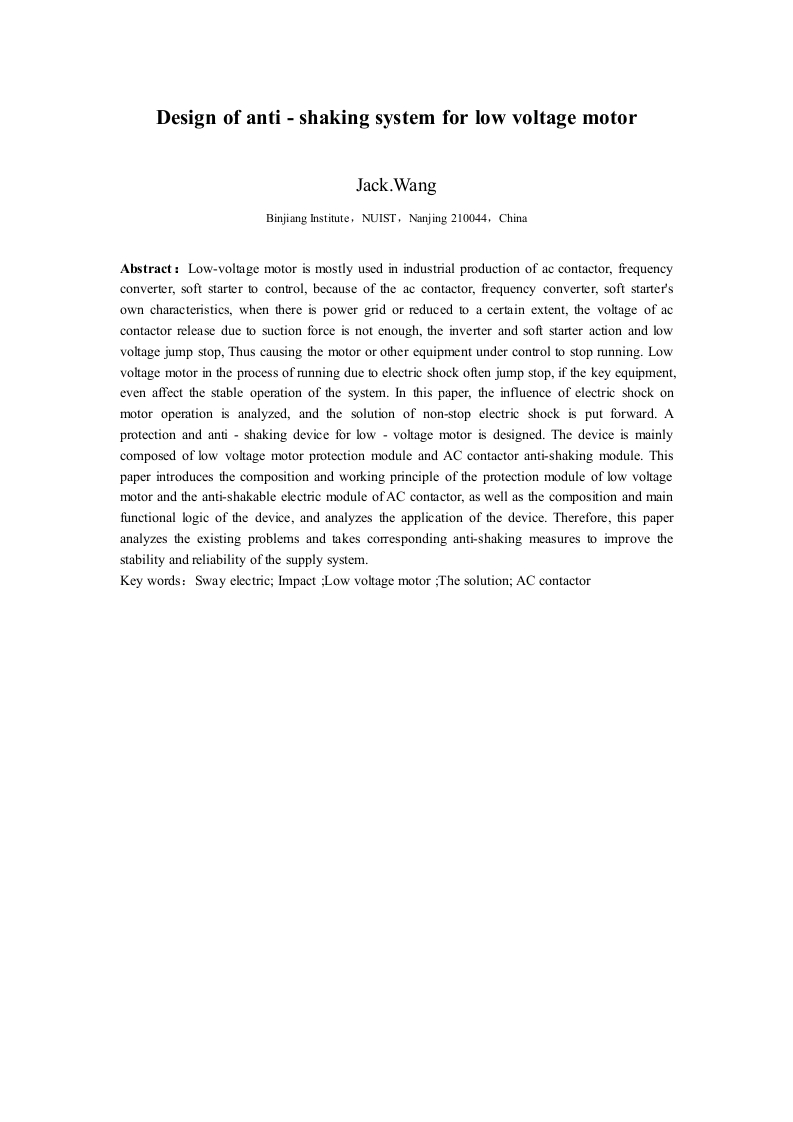

低压电动机抗晃电系统设计（论文）

文档类型：学术论文
适用人群：电气工程师、工业自动化设计人员、电力系统运维人员、相关专业学生

文档核心价值

该论文系统梳理了晃电现象对低压电动机控制系统的危害，并提供了从原理分析到装置选型再到系统设计的完整解决方案。读者可快速掌握抗晃电技术的核心逻辑、常用模块（如延时继电器、抗晃电接触器、TPM-MD模块、动力UPS）的适用场景，以及如何构建一套可靠的抗晃电保护系统，有效解决因电网电压暂降导致的生产线停机、设备损坏等实际问题。

正文内容

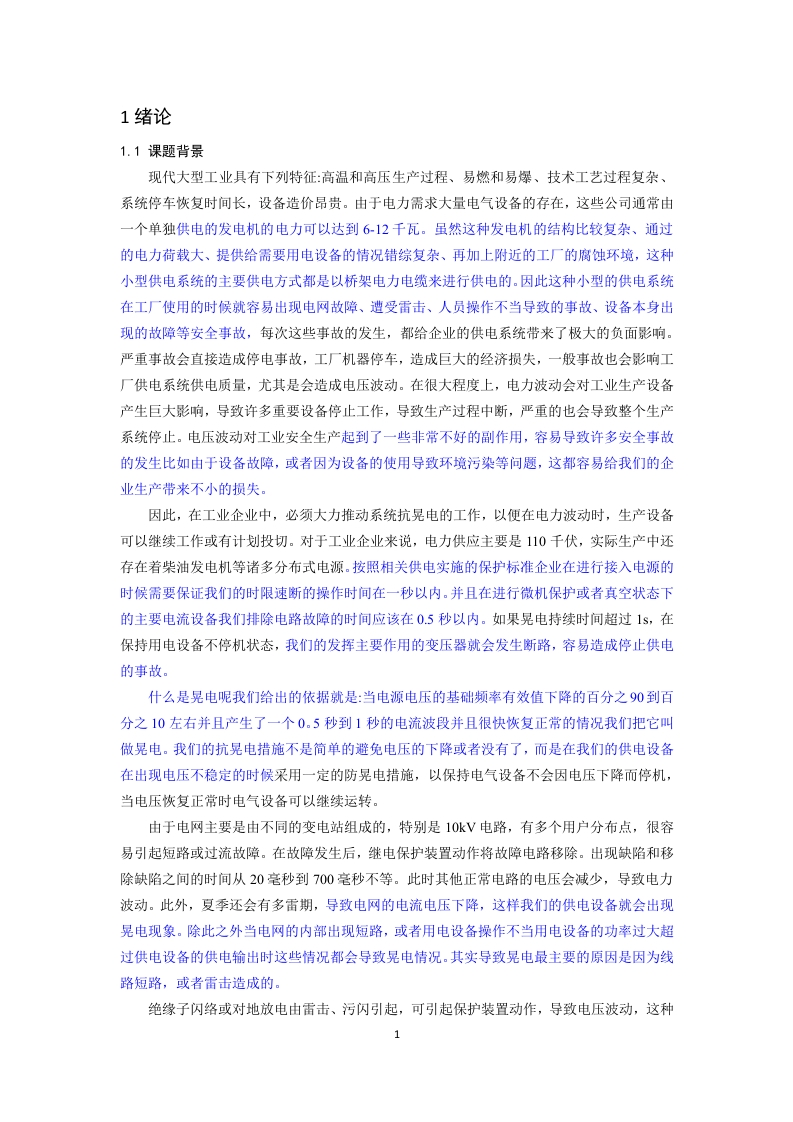

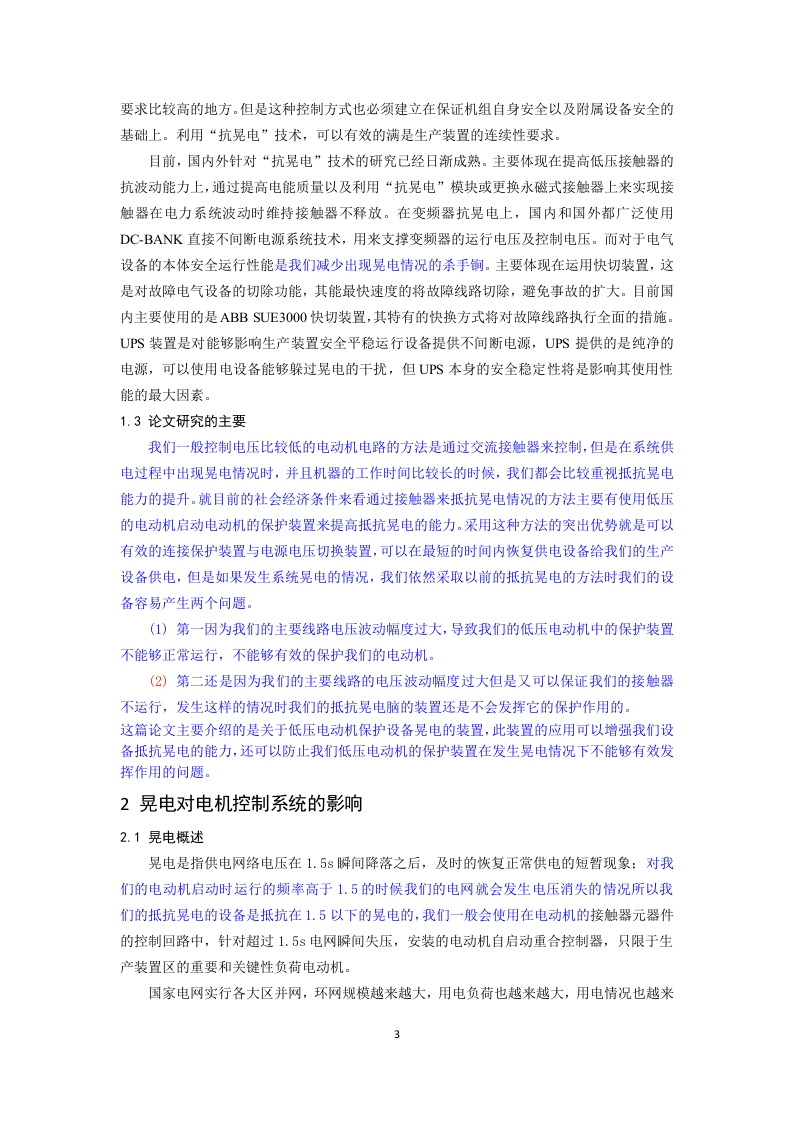

晃电是指电网电压在短时间内大幅下降或中断的现象，持续时间通常为几十毫秒至数秒。低压电动机作为工业生产的核心动力设备，对电压波动极为敏感。晃电发生时，接触器可能释放、变频器可能停机，导致生产流程中断，造成巨大经济损失。论文首先分析了晃电的产生原因，包括雷击、短路故障、大功率设备启动等，并指出晃电对控制回路的影响尤为严重，因为控制回路一旦失电，主回路即使恢复供电也无法自动重启。

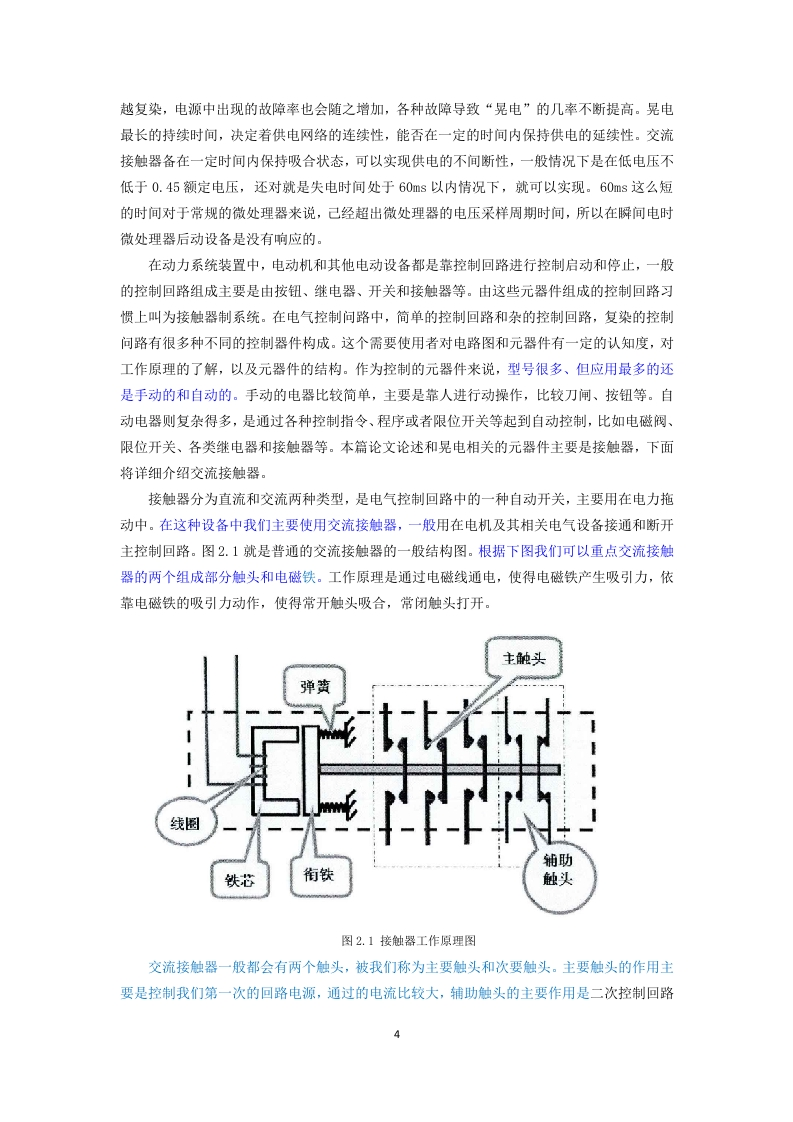

针对上述问题，论文详细介绍了多种防晃电技术。防晃电措施的使用原则是：在保证安全的前提下，优先采用延时再启动策略，避免设备同时启动对电网造成二次冲击。具体方法包括：使用延时时间继电器，在电压恢复后延迟数秒重新接通控制回路；采用专门的抗晃电交流接触器，其电磁系统可在电压低至额定值的50% 时仍保持吸合；安装TPM-MD延时节能模块，该模块可在晃电期间为接触器线圈提供持续供电，延时时间可调（通常为0.5秒至5秒）；对于关键负荷，可配置动力UPS，实现不间断供电。

论文的核心部分为低压电动机抗晃电系统设计。该系统由防晃电模块和电动机保护模块构成。防晃电模块的基本结构包括电压检测单元、延时控制单元和储能单元，工作原理为：当检测到电压低于设定阈值时，储能单元立即为控制回路供电，维持接触器吸合；电压恢复后，延时控制单元按预设时间逐步释放储能，避免电机同时启动。电动机保护模块则集成过载、短路、缺相保护功能，确保在晃电期间及恢复后电机安全运行。应用实例分析表明，采用该设计的系统在晃电发生时，电机停机率降低90%以上，生产连续性显著提升。

论文最终结论强调：低压电动机抗晃电系统的核心在于“快速检测、持续保持、延时重启”。通过合理选择防晃电装置并优化控制逻辑，可有效抵御常见晃电事件，且改造成本低、维护简便。该设计适用于化工、冶金、纺织等对供电连续性要求高的行业，具有极高的工程推广价值。
