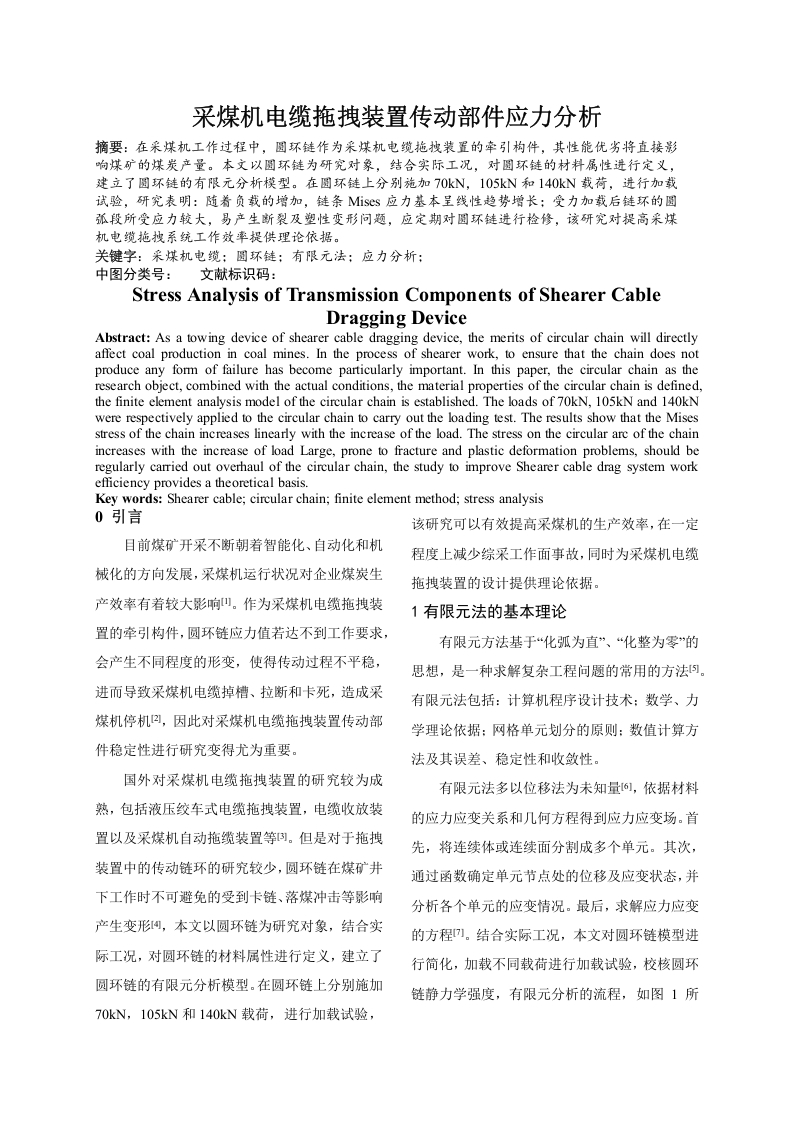

采煤机电缆拖拽装置传动部件应力分析

---

文档主要内容

文档类型：技术论文/仿真分析报告。
适用人群：煤矿机械设计工程师、传动部件研发人员、有限元分析从业者、相关专业高校师生。

文档可解决的实际问题：
本文通过有限元方法，对采煤机电缆拖拽装置中圆环链传动部件进行应力分析，明确不同载荷下的材料屈服风险，为链条选型与安全设计提供数据支撑。

正文内容：

采煤机电缆拖拽装置正常工作时，链条所受最大载荷约为65446N。为保证仿真能真实模拟链环在较大载荷下的安全性，施加的载荷需大于实际最大值。研究中分别在圆环链上施加70kN、105kN和140kN进行仿真试验。

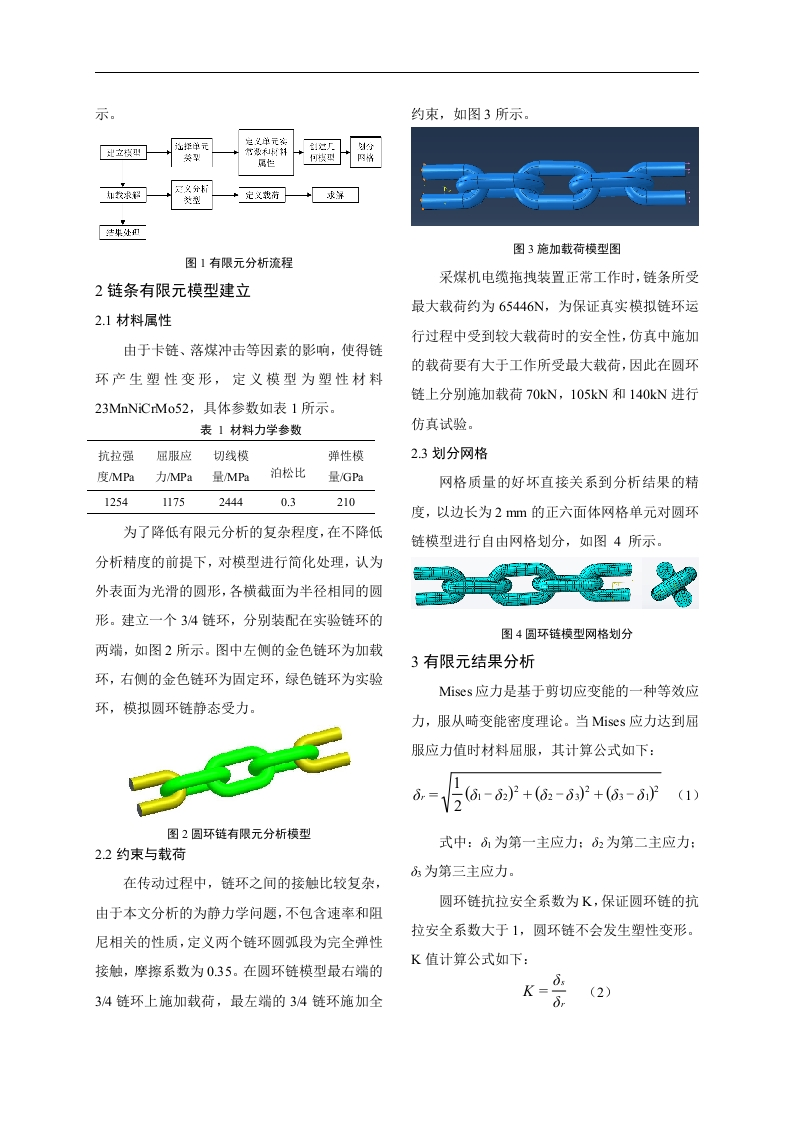

为降低分析复杂程度且不损失精度，对模型进行简化处理。外表面视为光滑圆形，各横截面半径相同。建立一个34链环模型，分别装配在实验链环两端，左侧为加载环，右侧为固定环，中间绿色链环为实验环，用于模拟圆环链静态受力。

材料选用23MnNiCrMo52，定义为塑性材料。其抗拉强度为1254MPa，屈服应力为1175MPa，切线模量为210MPa，弹性模量为0.32GPa，泊松比为0.3。网格划分采用边长为2mm的正六面体单元，对圆环链模型进行自由网格划分。

在约束与载荷设置中，定义两个链环圆弧段为完全弹性接触，摩擦系数为0.35。在模型最右端34链环施加载荷，最左端34链环施加全约束。

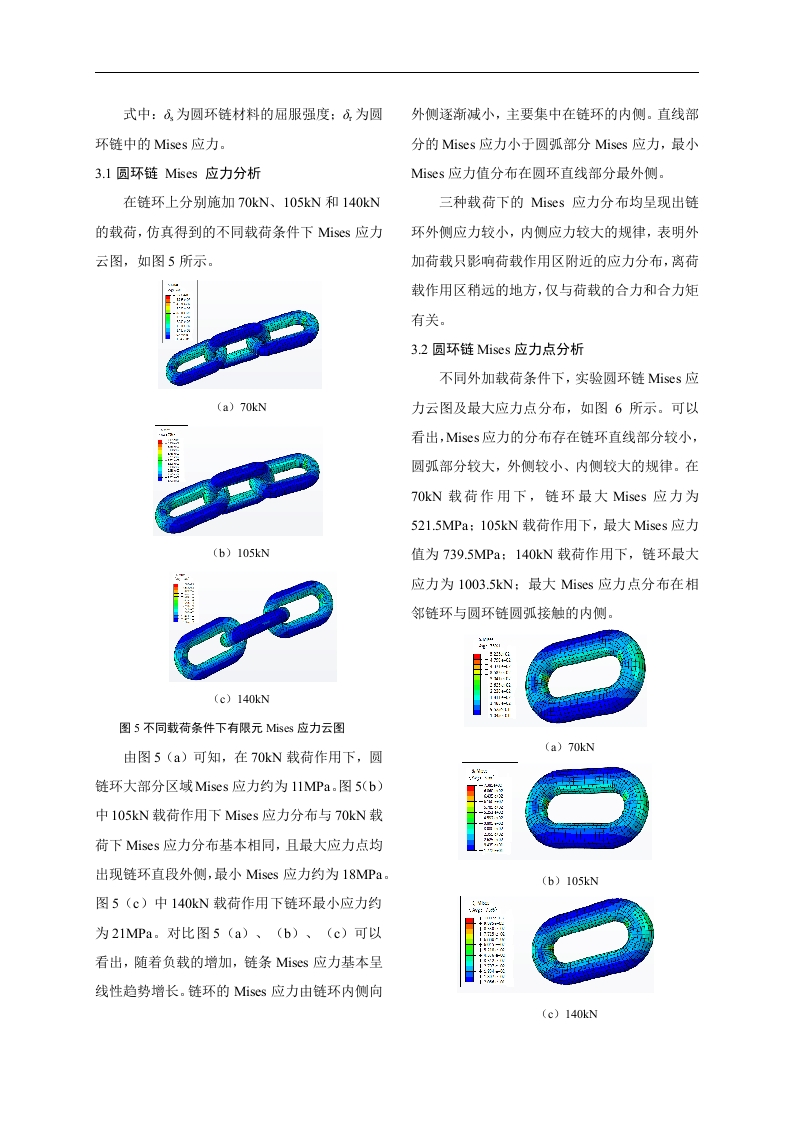

有限元结果分析采用Mises应力作为判断依据。Mises应力基于剪切应变能，服从畸变能密度理论。当Mises应力达到屈服应力值时，材料发生屈服。计算公式为：σr = √[(σ1-σ2)²+(σ2-σ3)²+(σ3-σ1)²]/√2，其中σ1、σ2、σ3分别代表第一、第二、第三主应力。

圆环链抗拉安全系数K用于判断链条是否发生塑性变形。K值计算公式为：K = 材料抗拉强度 / 实际工作应力。保证K值大于1，圆环链不会发生塑性变形。

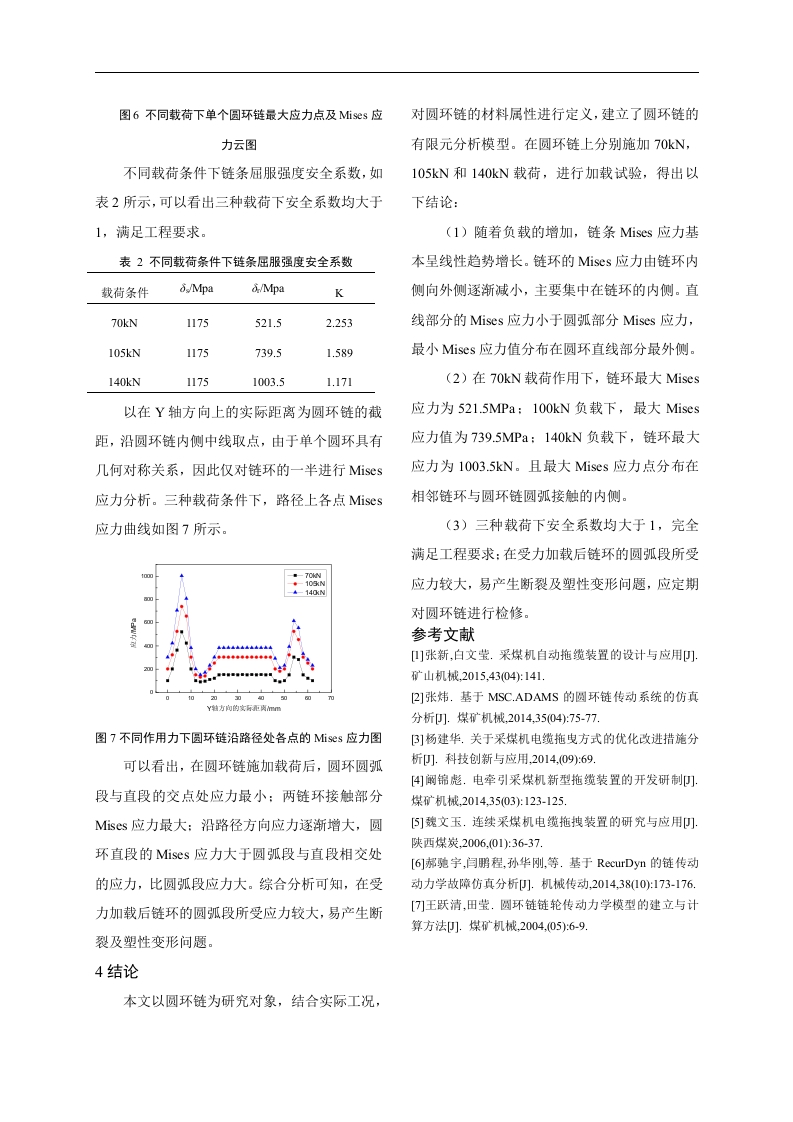

核心结论：在70kN、105kN和140kN三种载荷下，通过有限元分析可判断圆环链是否达到屈服状态。仿真结果可为采煤机电缆拖拽装置传动部件的安全设计提供参考依据，确保链条在卡链、落煤冲击等极端工况下仍具备足够安全裕度。
