110kV区域电网及降压变电所设计

---

文档主要内容

文档类型：技术报告/设计指南
适配人群：电力系统规划工程师、变电所设计人员、电气专业学生及相关项目管理人员。

文档可解决的实际问题：本报告系统梳理了110kV区域电网的规划原则与降压变电所的设计要点，帮助读者快速掌握从负荷预测、网架结构优化到主接线方案比选、设备选型及保护配置的全流程方法，有效提升设计效率与可靠性。

正文：

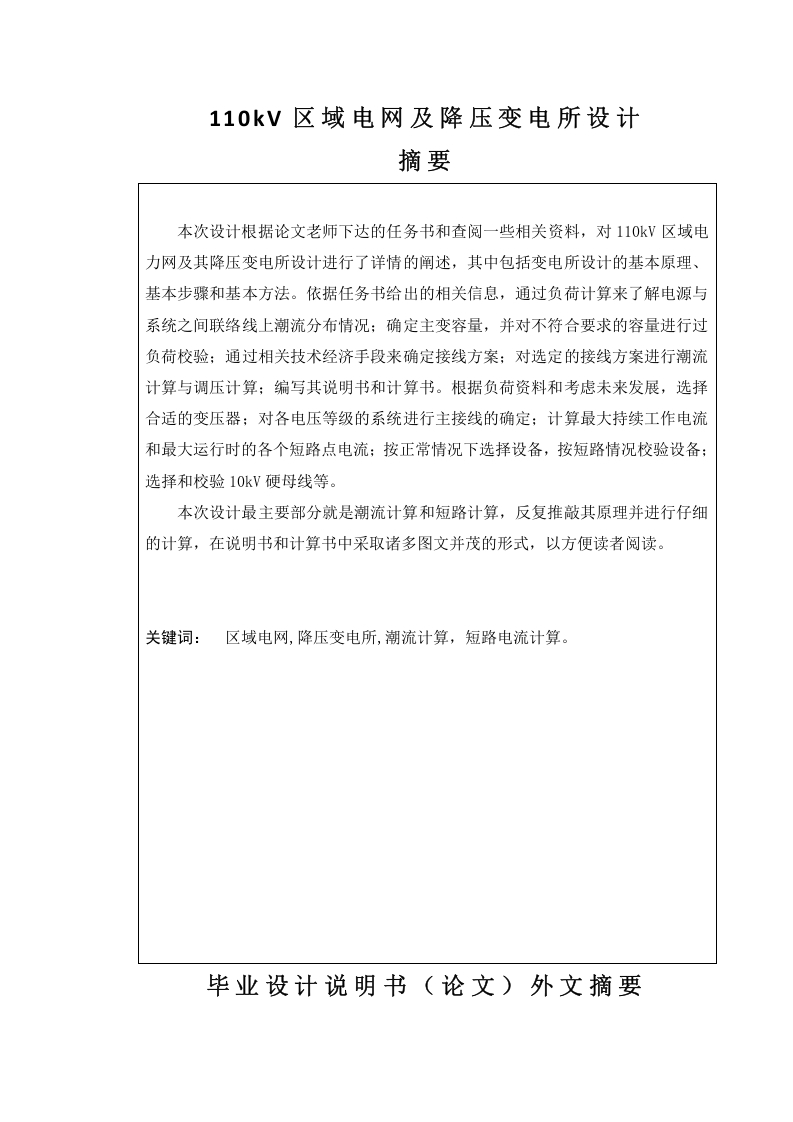

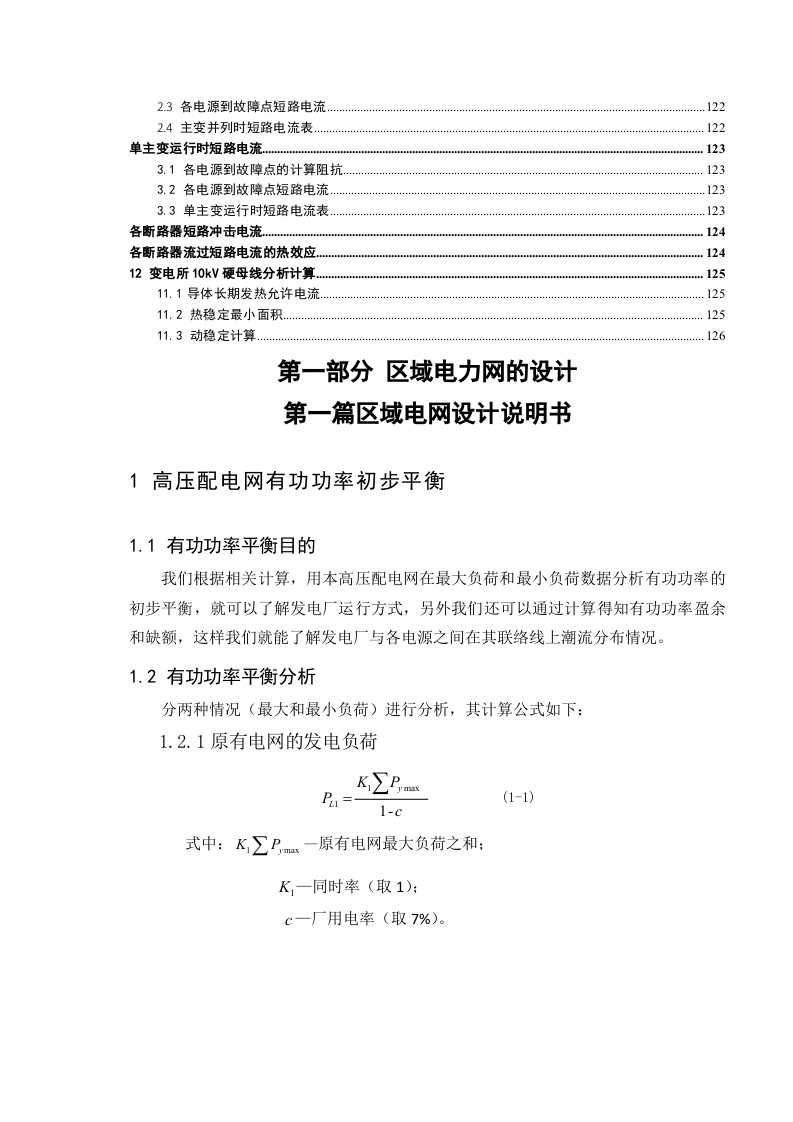

110kV区域电网及降压变电所设计是电力系统建设中的关键环节，直接关系到供电安全与经济性。该文档以某实际区域为例，详细阐述了负荷预测方法、网架结构优化策略以及降压变电所的主接线方案。在负荷预测部分，采用时间序列法与弹性系数法相结合，得出区域最大负荷为180MW，年增长率约5.2%。基于此，设计了双环网与辐射状混合网架，确保N-1准则下供电可靠性。

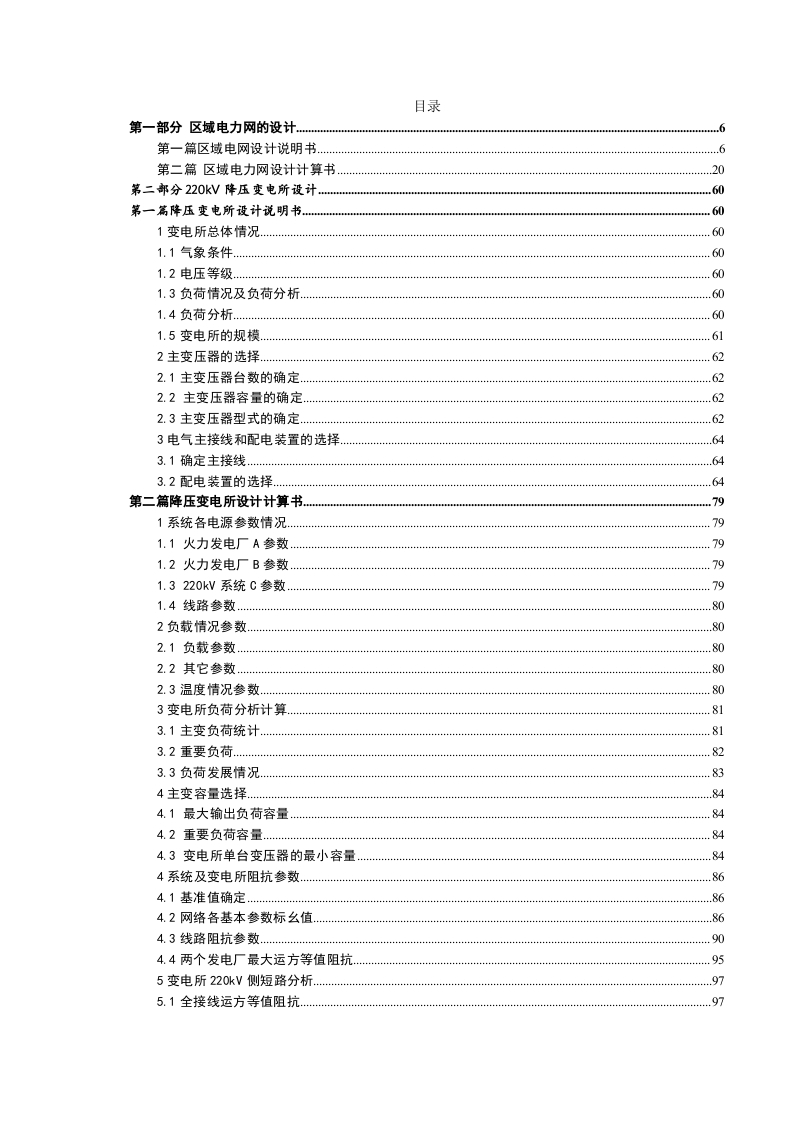

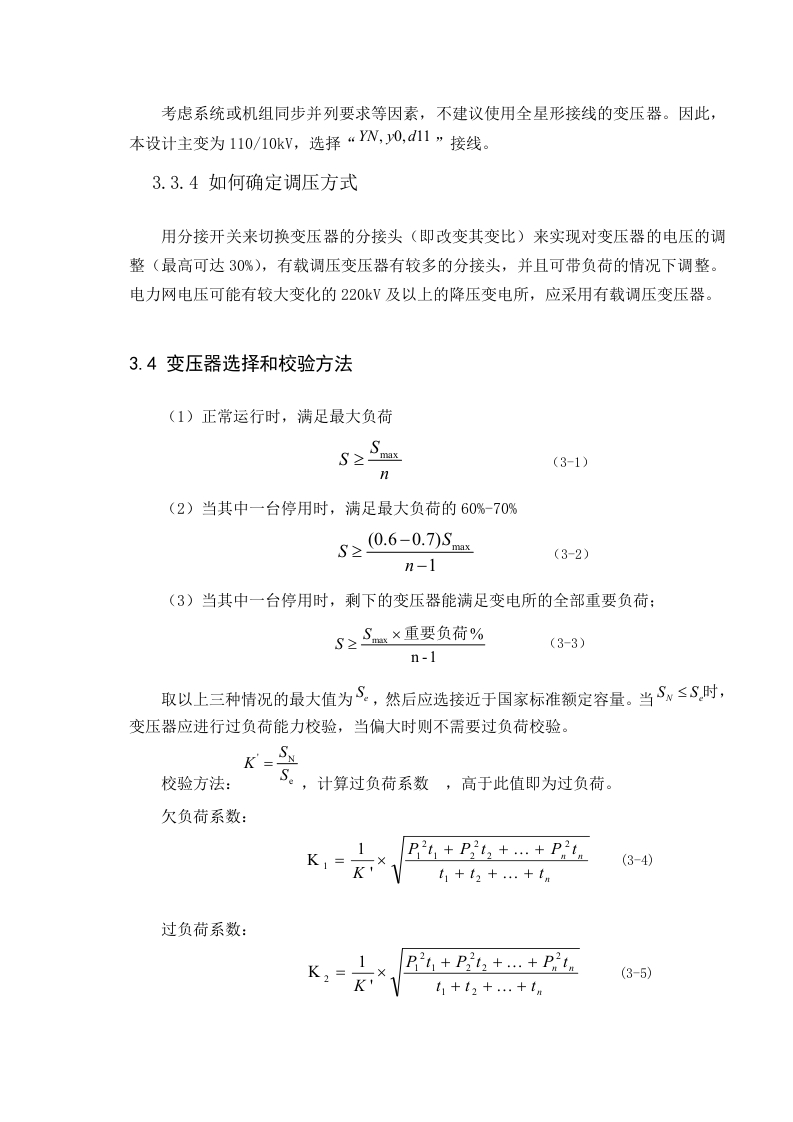

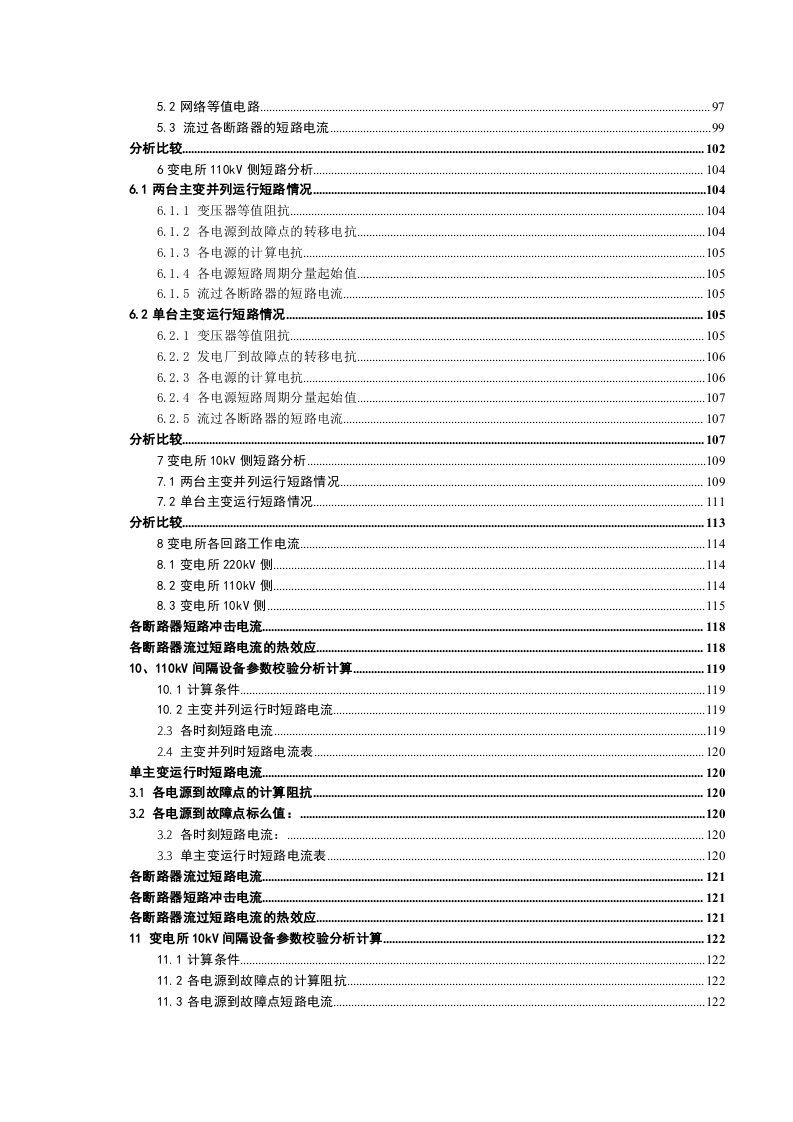

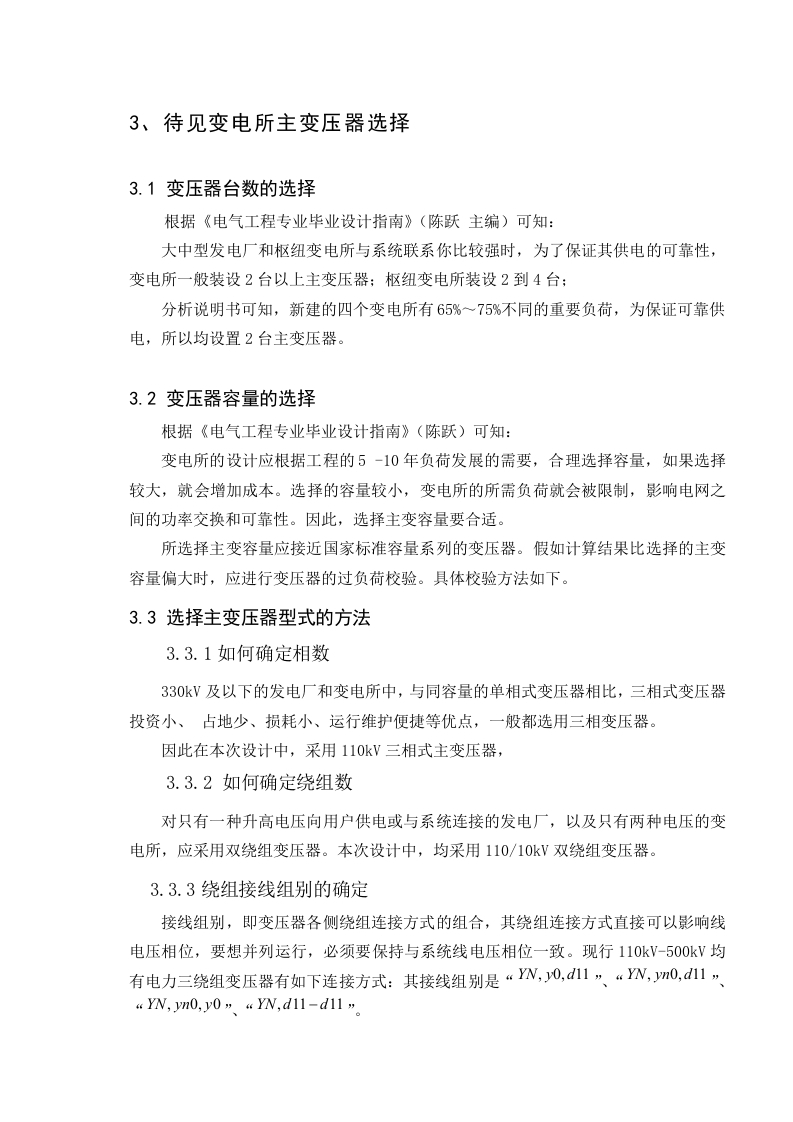

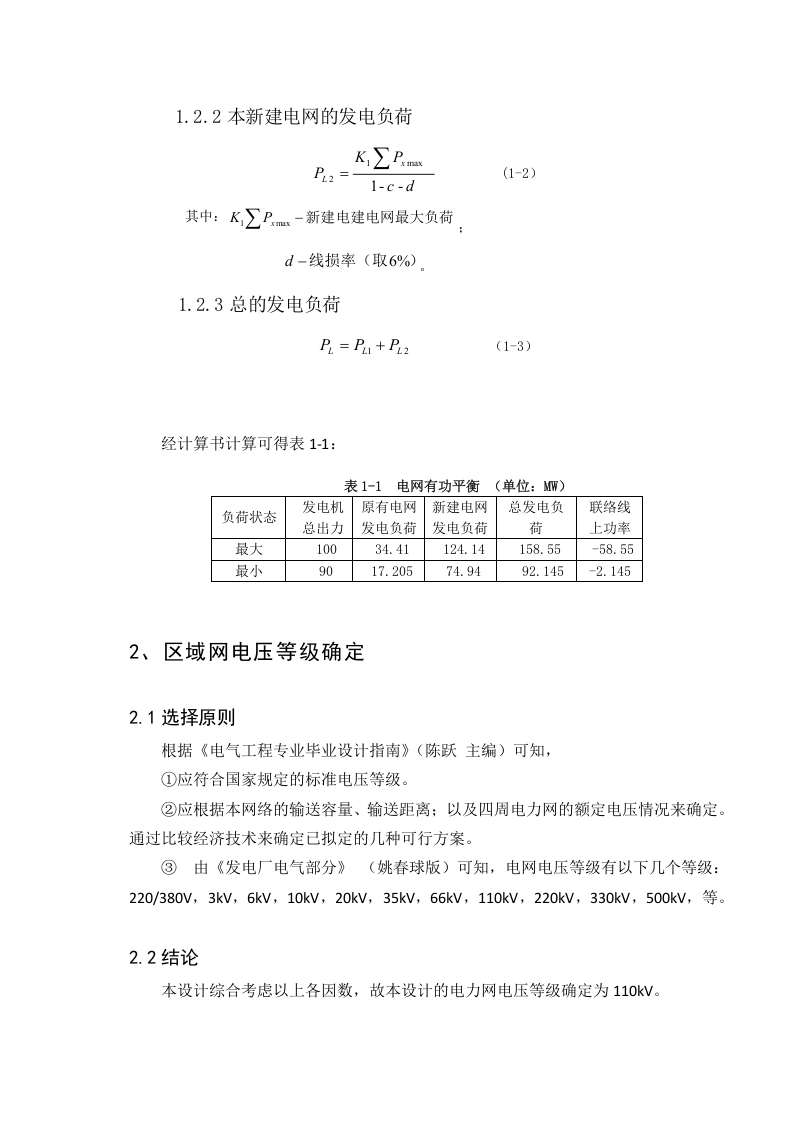

降压变电所设计重点包括主变压器容量选择、短路电流计算及设备选型。主变选用两台50MVA有载调压变压器，采用单母线分段接线，并配置GIS组合电器以节省占地。短路电流计算结果显示，110kV侧最大短路电流为31.5kA，据此选配断路器及隔离开关。保护配置采用微机保护装置，实现主保护、后备保护及自动重合闸功能。

文档还涵盖了防雷接地设计、站用电系统及二次回路等内容，提出采用独立避雷针与水平接地网相结合的方式，接地电阻控制在0.5Ω以下。结论指出，该设计方案在满足安全运行前提下，综合投资降低约12%，运维成本显著减少，适用于城市负荷中心及工业园区供电场景。

核心价值：通过本报告，设计人员可直接借鉴成熟的参数选取与布局思路，避免重复计算，缩短设计周期。同时，文档提供的典型接线图与设备清单可作为模板，适配不同规模的项目需求。
