基于PLC的自动门控制系统设计

---

文档主要内容

文档类型：本科毕业设计论文/技术研究报告
适用人群：自动化、电气工程、机电一体化专业学生，从事工业控制系统设计的工程师，以及需要了解PLC在自动门领域应用的技术人员。
解决的实际问题：提供一套完整的基于PLC的旋转门控制系统设计方案，涵盖控制器选型对比、硬件电路搭建、软件流程编写以及系统可靠性提升策略，帮助读者快速掌握从理论到工程实现的要点。

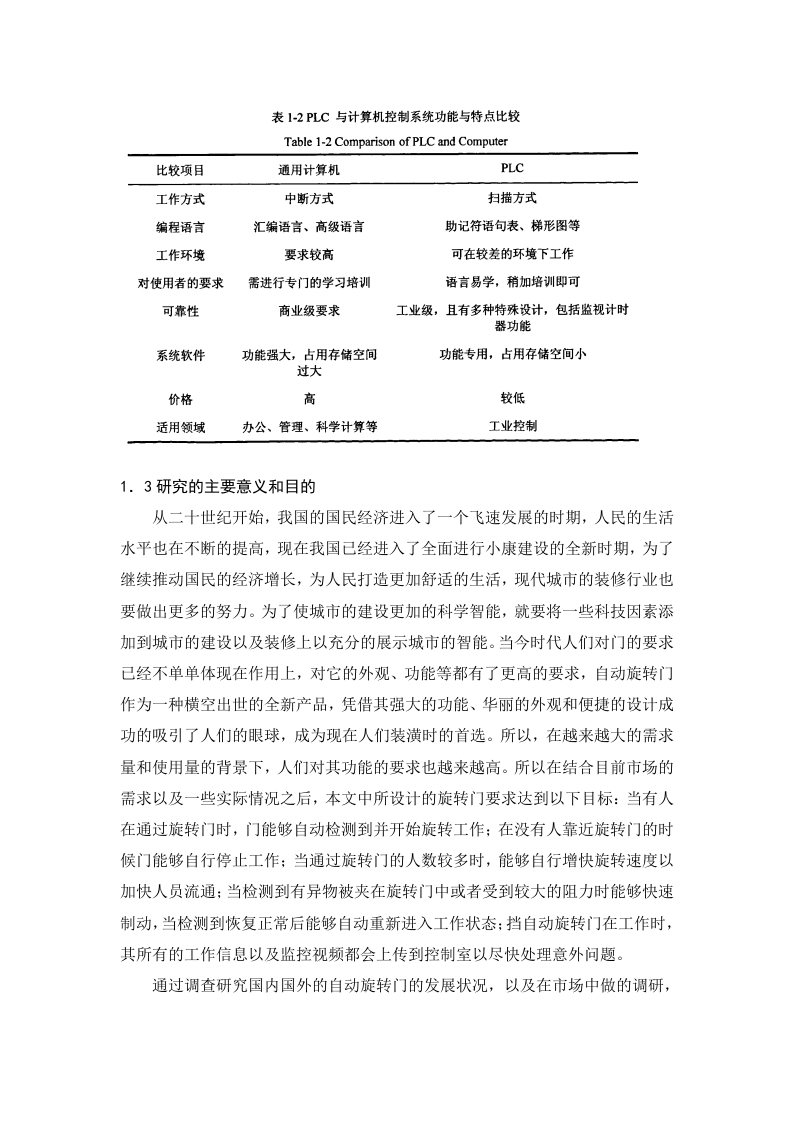

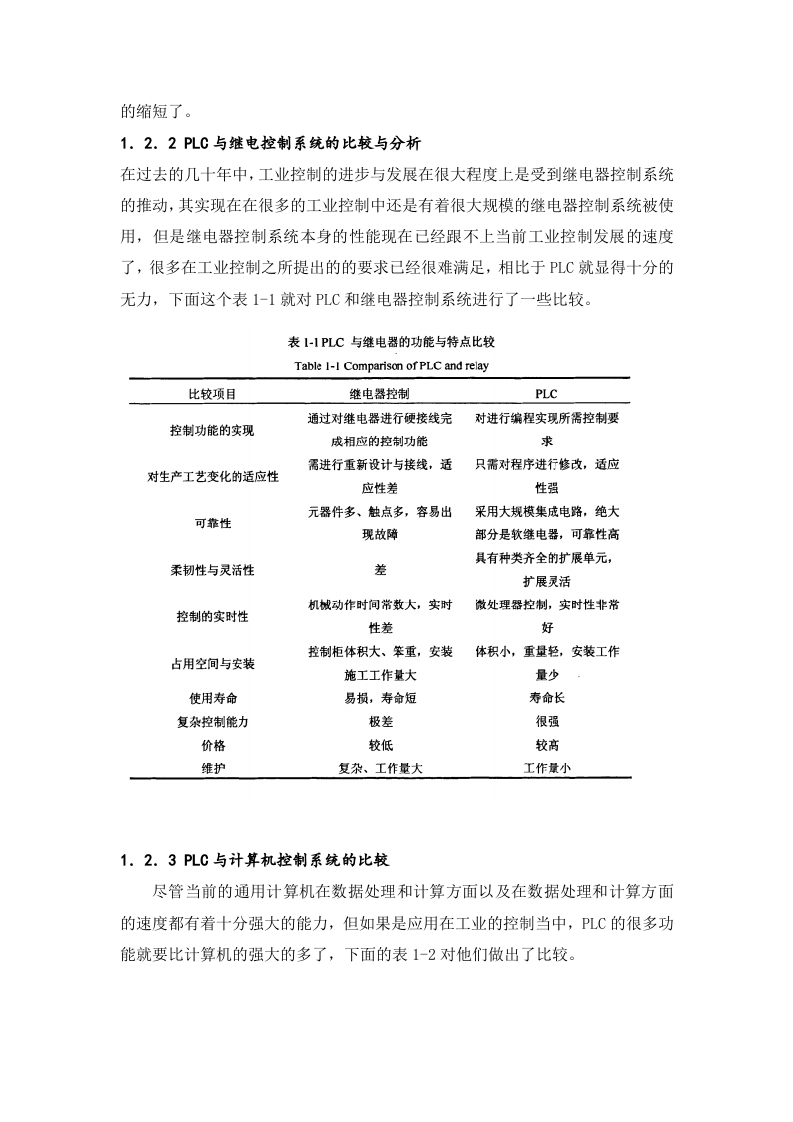

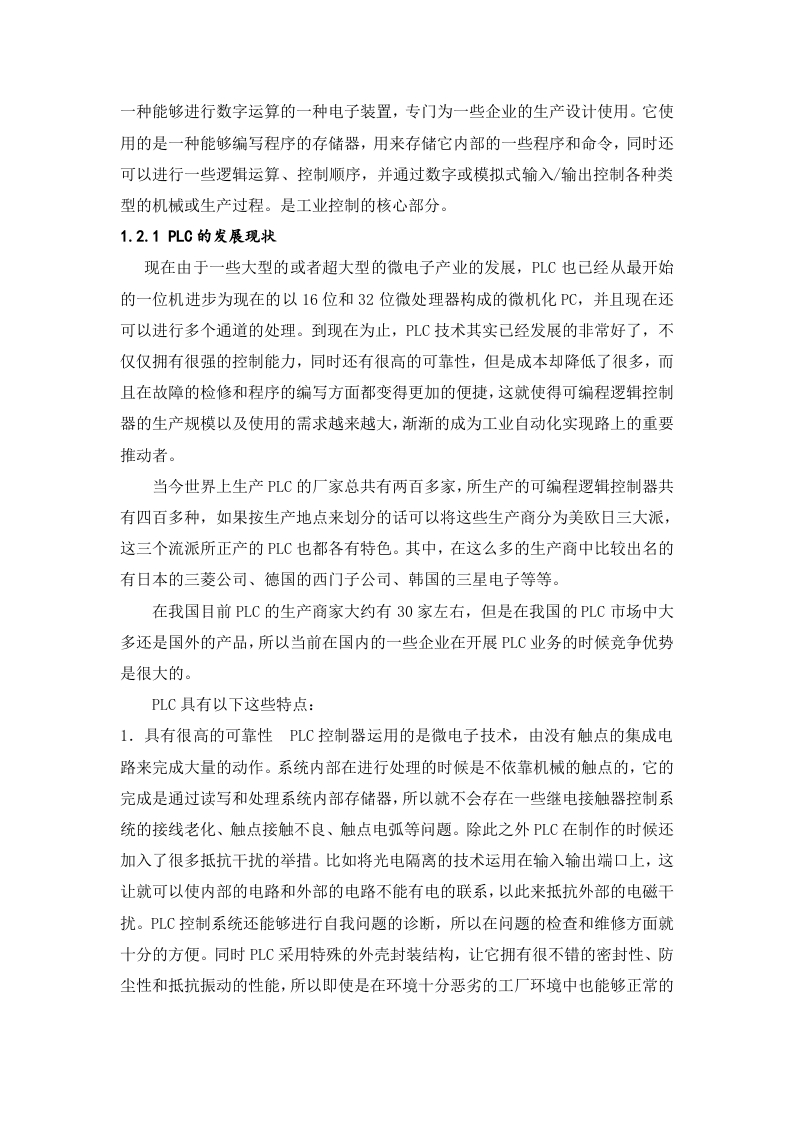

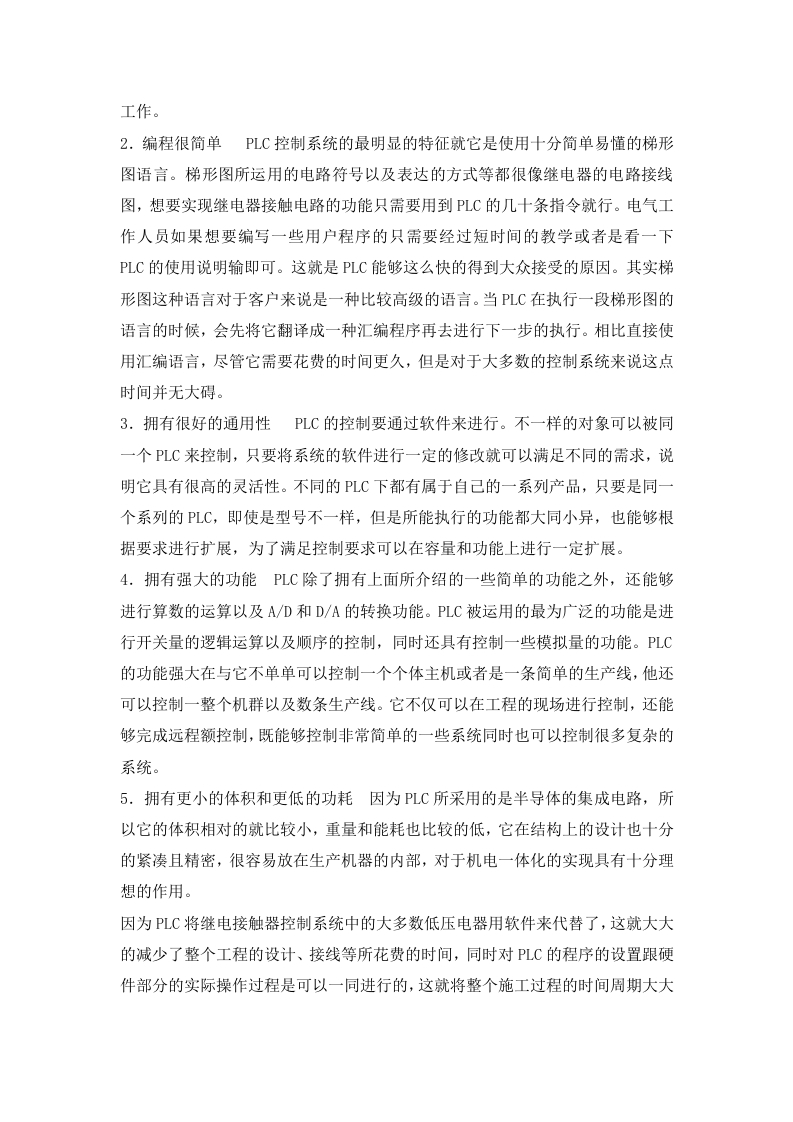

本文围绕“基于PLC的自动门控制系统设计”展开，以旋转门为具体对象，系统阐述了控制系统的整体架构与实现方法。研究背景表明，PLC相比传统继电控制系统具有可靠性高、编程灵活、维护方便等显著优势，同时在与计算机控制系统的比较中，PLC更适应工业现场恶劣环境，抗干扰能力强。文档首先分析了旋转门的组成特点，指出其需要精确的位置控制和速度调节，因此选用PLC作为核心控制器，并配合变频器实现电机调速。

在方案设计部分，文档明确了旋转门控制系统的总体思路：通过传感器检测门体位置与行人状态，PLC根据逻辑程序输出指令，变频器驱动电机完成开门、关门、停止及防夹等动作。硬件设计重点包括PLC选型、变频器参数匹配、输入输出接口配置以及安全保护电路；软件设计则给出了详细的PLC程序流程图，涵盖主程序、手动/自动模式切换、故障处理等模块，体现了结构化编程思想。

系统可靠性是本文的突出亮点。文档引入BP神经网络构建旋转门电气设备故障诊断系统，利用其自学习和模式识别能力，可快速定位常见故障。同时，针对电磁干扰问题，分析了干扰类型（如辐射、传导）和主要来源（变频器、电源线路），并提出了具体的抗干扰措施，包括合理布线、加装滤波器、采用屏蔽电缆以及优化接地系统。这些设计显著提升了系统在工业环境中的稳定性和安全性。

结论指出，该基于PLC的旋转门控制系统方案成熟可靠，兼具经济性与可扩展性，能够满足现代建筑对自动门高效、安全、智能化的需求。展望部分提到，未来可进一步融合物联网技术，实现远程监控与数据采集，推动自动门系统向更高级的智能控制方向发展。全文结构清晰，内容完整，为相关领域的学习者与工程人员提供了极具参考价值的实践范本。
