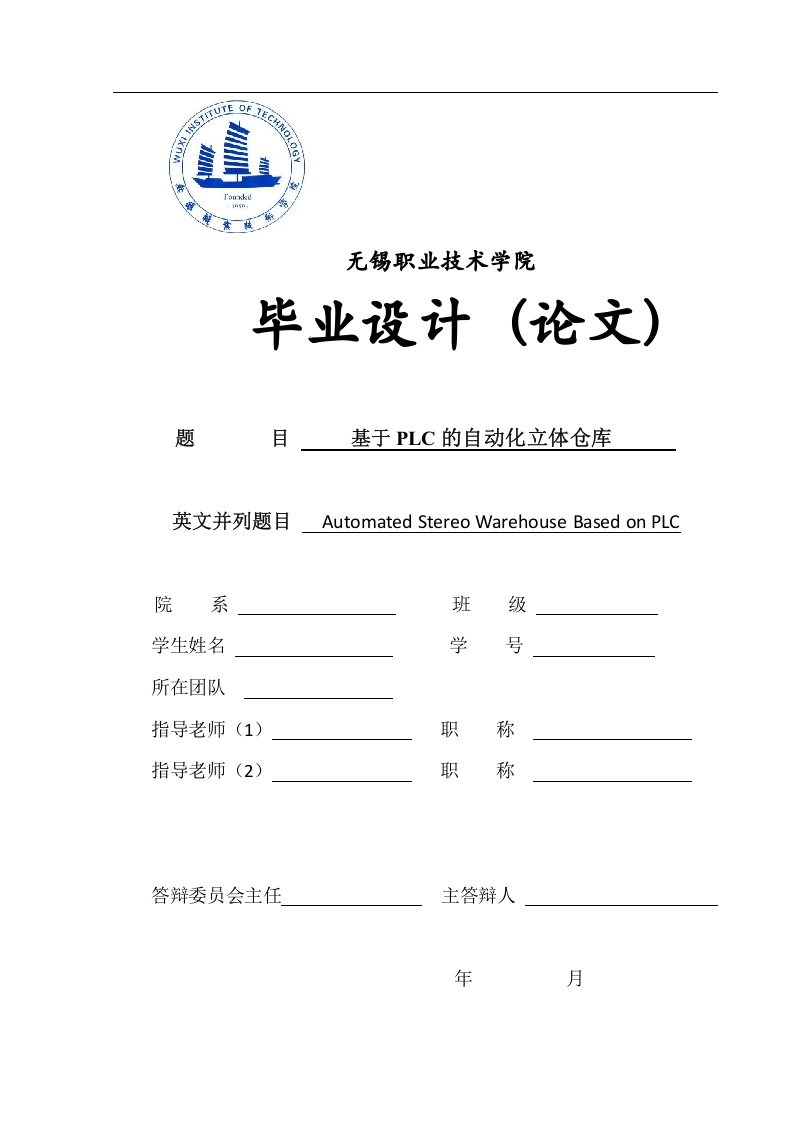

基于plc的自动化立体仓库

第1页 / 共28页

第2页 / 共28页

第3页 / 共28页

第4页 / 共28页

第5页 / 共28页

第6页 / 共28页

第7页 / 共28页

第8页 / 共28页
试读已结束,还剩20页,您可下载完整版后进行离线阅读
基于plc的自动化立体仓库-知知文库网
基于plc的自动化立体仓库
此内容为付费资源,请付费后查看
10
限时特惠
20
立即购买
您当前未登录!建议登陆后购买,可保存购买订单
付费资源
© 版权声明
THE END

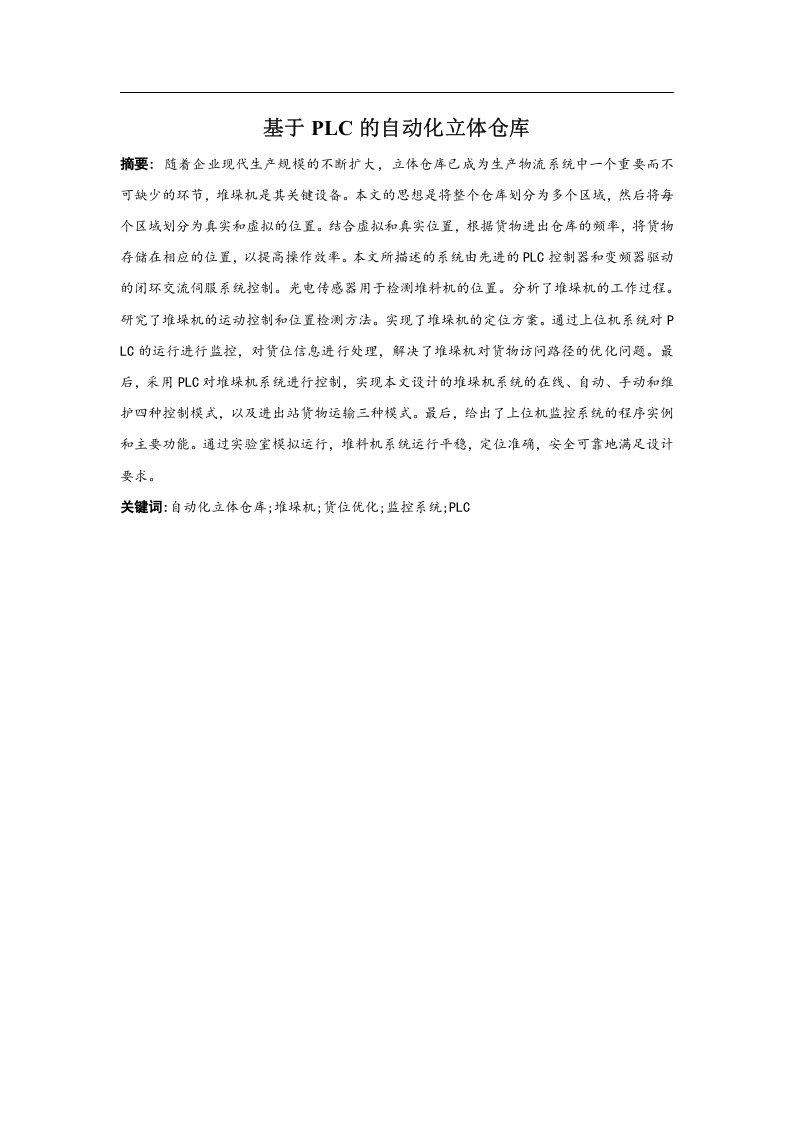

基于PLC的自动化立体仓库摘要:随着企业现代生产规模的不断扩大,立体仓库已成为生产物流系统中一个重要而不可缺少的环节,堆垛机是其关键设备。本文的思想是将整个仓库划分为多个区域,然后将每个区域划分为真实和虚拟的位置。结合虚拟和真实位置,根据货物进出仓库的频率,将货物存储在相应的位置,以提高操作效率。本文所描述的系统由先进的PL0控制器和变领器驱动的闭环交流伺服系统控制。光电传感器用于检测堆料机的位置。分析了堆垛机的工作过程。研究了堆垛机的运动控制和位置检测方法。实现了堆垛机的定位方案。通过上位机系统对PLC的运行进行监控,对货位信息进行处理,解决了堆垛机对货物访问路径的优化问题。最后,采用PLC对堆垛机系统进行控制,实现本文设计的堆垛机系统的在线、自动、手动和维护四种控制模式,以及进出站货物运输三种模式。最后,给出了上位机监控系统的程序实例和主要功能。通过实验室模拟运行,堆料机系统运行平稳,定位准确,安全可靠地满足设计要求。关键词:自动化立体仓库:堆垛机;货位优化;监控系统:PLC
