伟鹏苑5号楼给排水工程设计

伟鹏苑5号楼给排水工程设计7个子文件

外文翻译/外文翻译原文.pdf5.64MB
外文翻译/外文翻译边文烨.docx1.24MB
外文翻译/外文翻译边文烨.pdf1002.21KB
#楼给排水工程设计.dwg10.22MB
开题报告及任务书.docx157.96KB
伟鹏苑5#楼给排水工程设计.docx467.74KB 点击预览
伟鹏苑5#楼给排水工程设计.pdf4.84MB

文档主要内容

文档类型：工程设计图纸及说明文档
适用人群：建筑给排水专业设计师、施工图审查人员、相关专业在校学生、房地产开发项目技术管理人员

文档核心内容：
该文档完整呈现伟鹏苑5号楼给排水工程的设计方案。内容涵盖生活给水系统、排水系统、消防系统及雨水系统的设计参数与管线布局。文档附带详细图纸，包括各楼层给排水平面图、系统原理图及大样图。设计依据为国家现行建筑给排水设计规范，并结合该住宅楼的实际建筑结构特点。关键数据包括设计秒流量计算值、管径选择依据、水泵扬程参数以及消防水池有效容积。文档还明确了管材选用标准与施工安装技术要求。

可解决的实际问题：
该文档可直接用于指导伟鹏苑5号楼给排水系统的施工安装。设计人员可参照其中的系统布局与设备选型，完成后续的施工图深化设计。审图机构可依据文档中的设计参数与规范条文，快速核查设计合规性。对于同类住宅项目的给排水设计，该文档提供了完整的系统架构参考与典型数据取值范例。

正文内容：
伟鹏苑5号楼给排水工程设计以保障居民用水安全与排水通畅为首要目标。设计严格遵循《建筑给水排水设计标准》GB50015及当地消防部门的相关规定。生活给水系统采用分区供水方式，低区由市政管网直接供给，高区通过变频加压设备供水。设计最高日用水量约为120立方米，这充分考虑了该楼栋的户数与用水定额。给水立管采用衬塑钢管，户内支管选用PPR管，有效防止二次污染。

排水系统采用污废合流制，立管设置专用通气立管以维持管道内气压平衡。排水立管管径统一采用De110，确保大流量排水时不会产生负压抽吸。卫生间与厨房排水支管均设置存水弯，水封深度严格控制在50毫米至100毫米之间。屋面雨水采用内排水系统，通过雨水斗收集后经立管排至室外雨水检查井。雨水重现期按3年设计，能够应对该地区常规暴雨强度。

消防系统是该设计的重点环节。室内消火栓系统按两股水柱同时到达任何部位布置，消火栓间距不超过30米。消防水泵房设于地下一层，配备两台主泵与一台稳压泵。消防水池有效储水量为180立方米，可满足火灾延续时间内的全部消防用水需求。自动喷水灭火系统仅在地下车库及公共走道区域设置，喷头动作温度均为68摄氏度。所有消防管道均采用热镀锌钢管，连接方式为沟槽卡箍连接。

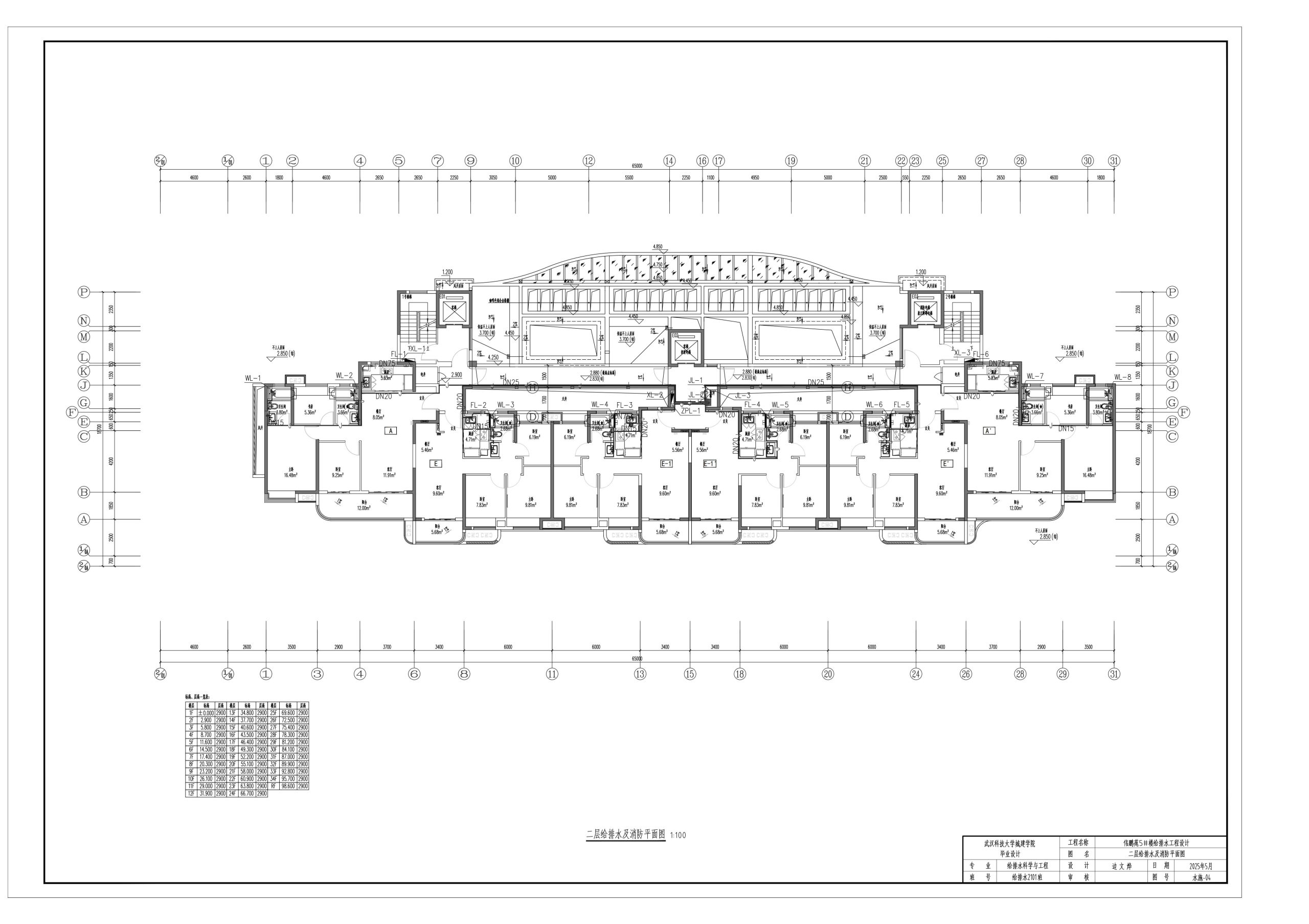

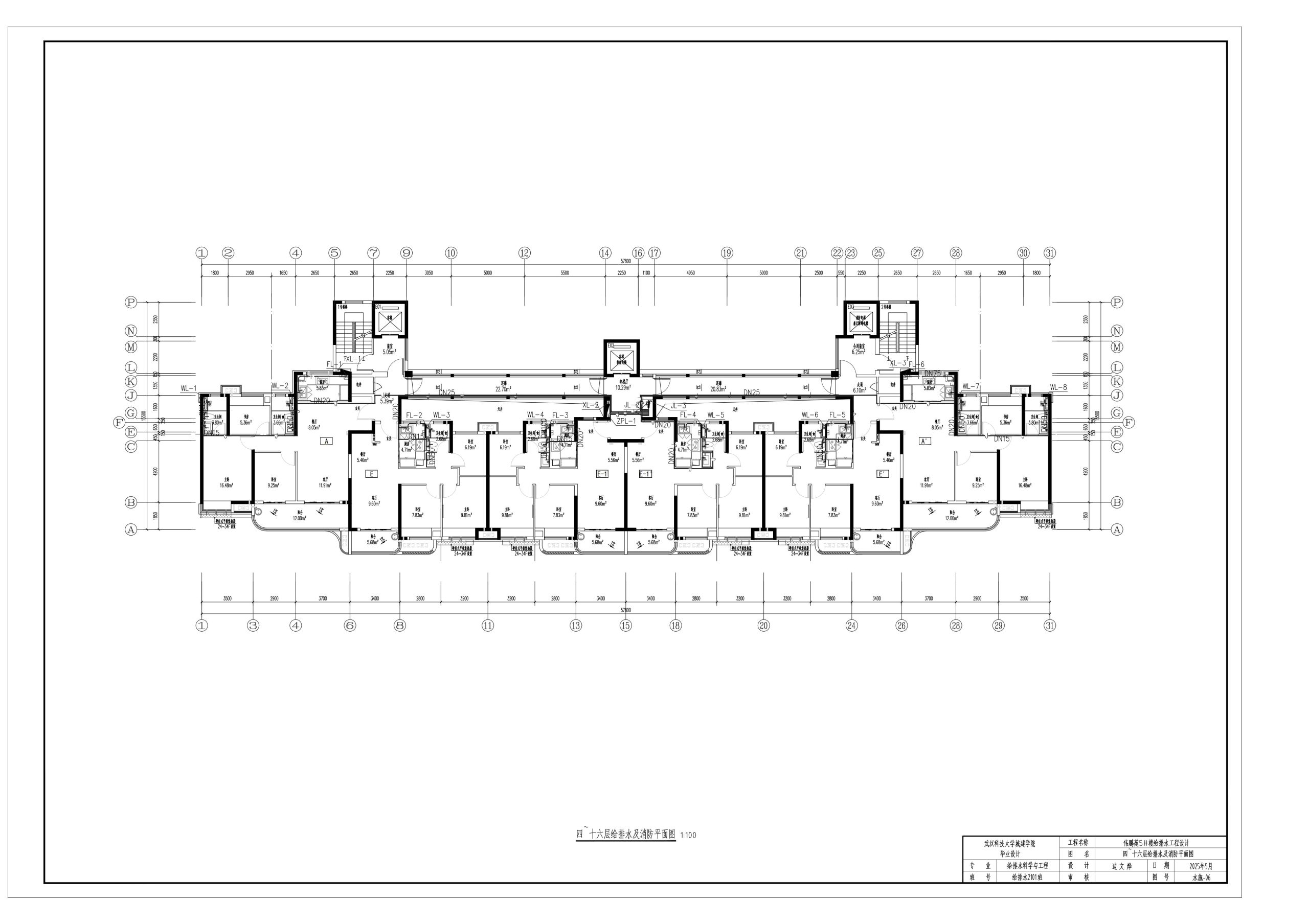

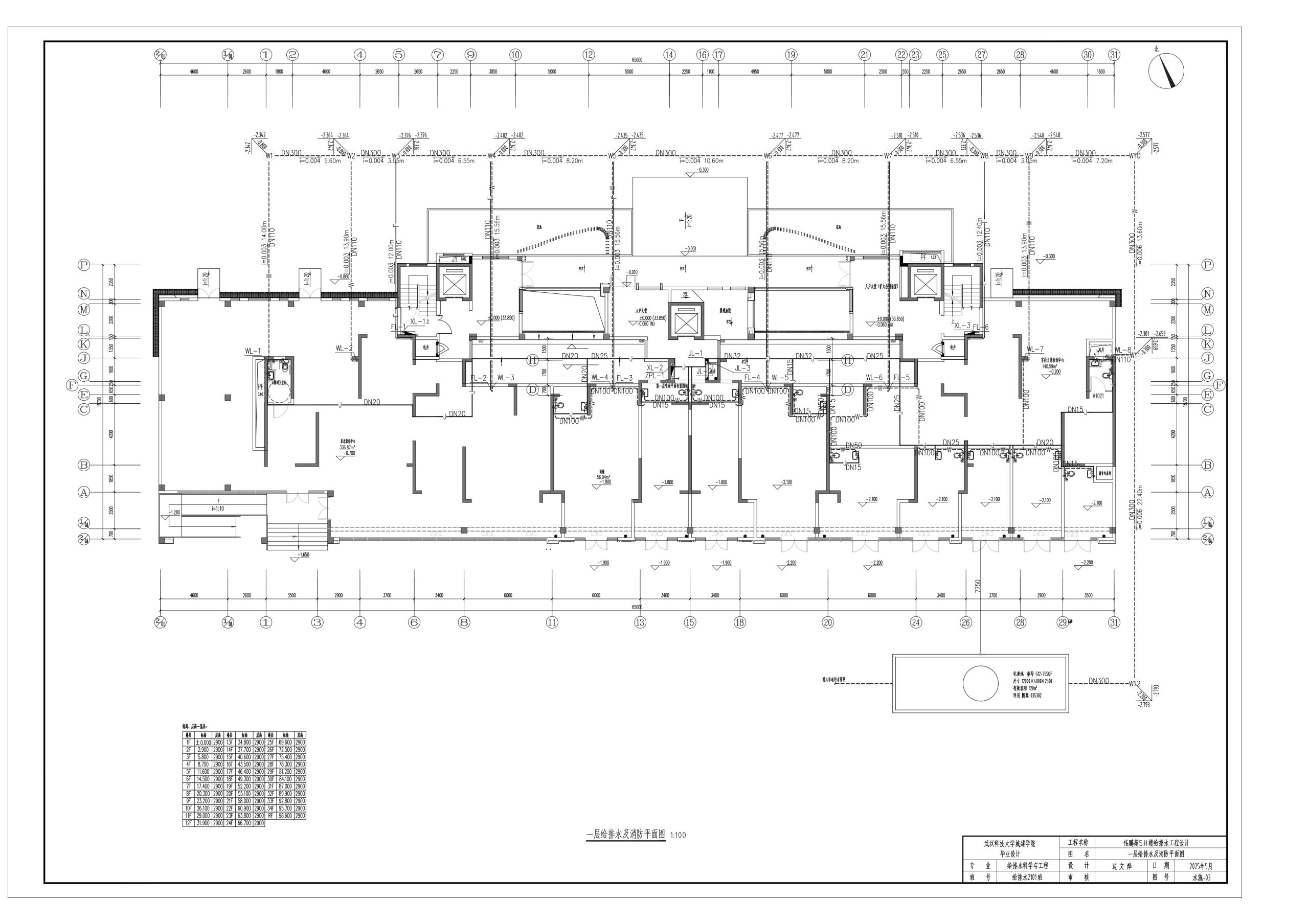

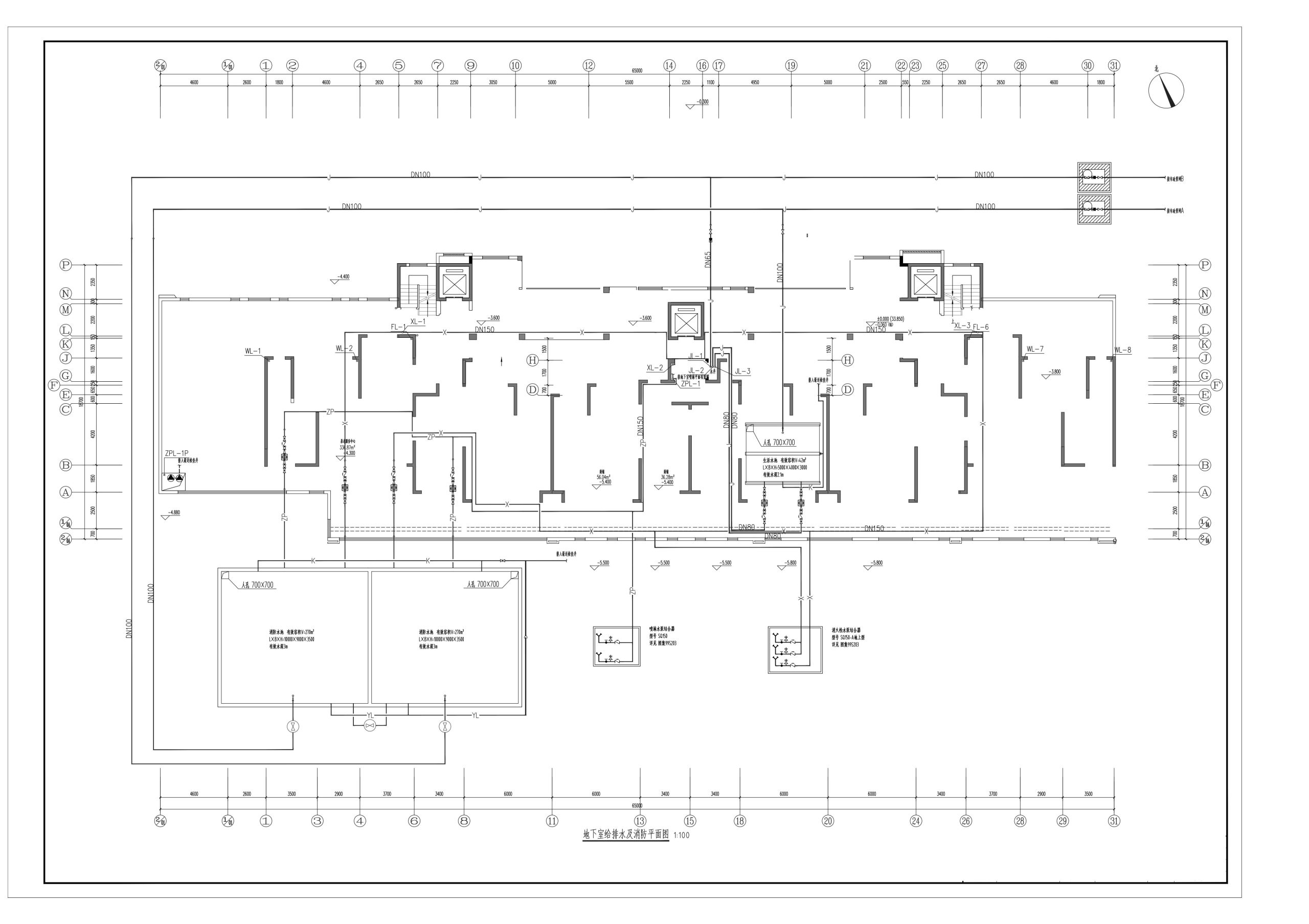

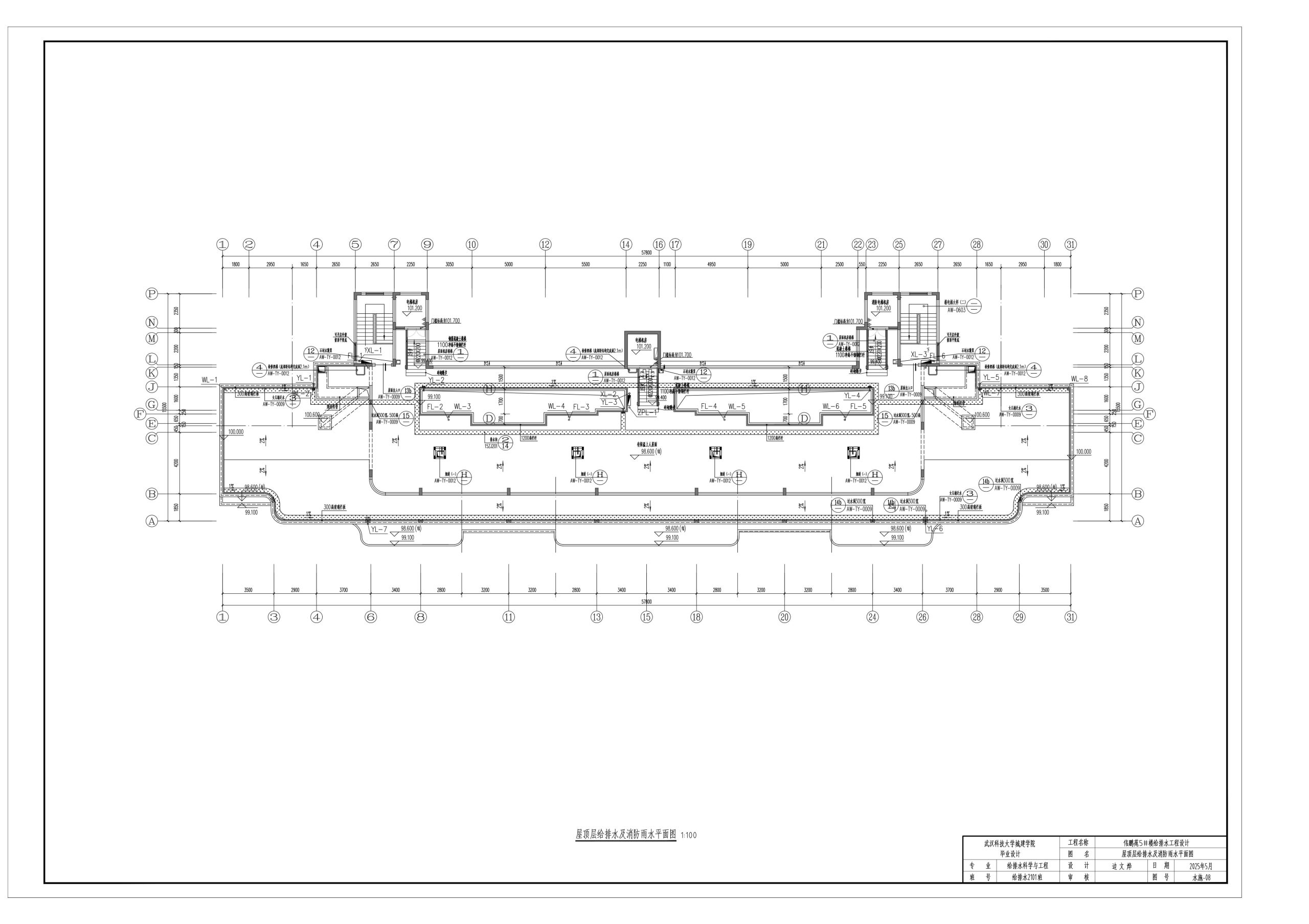

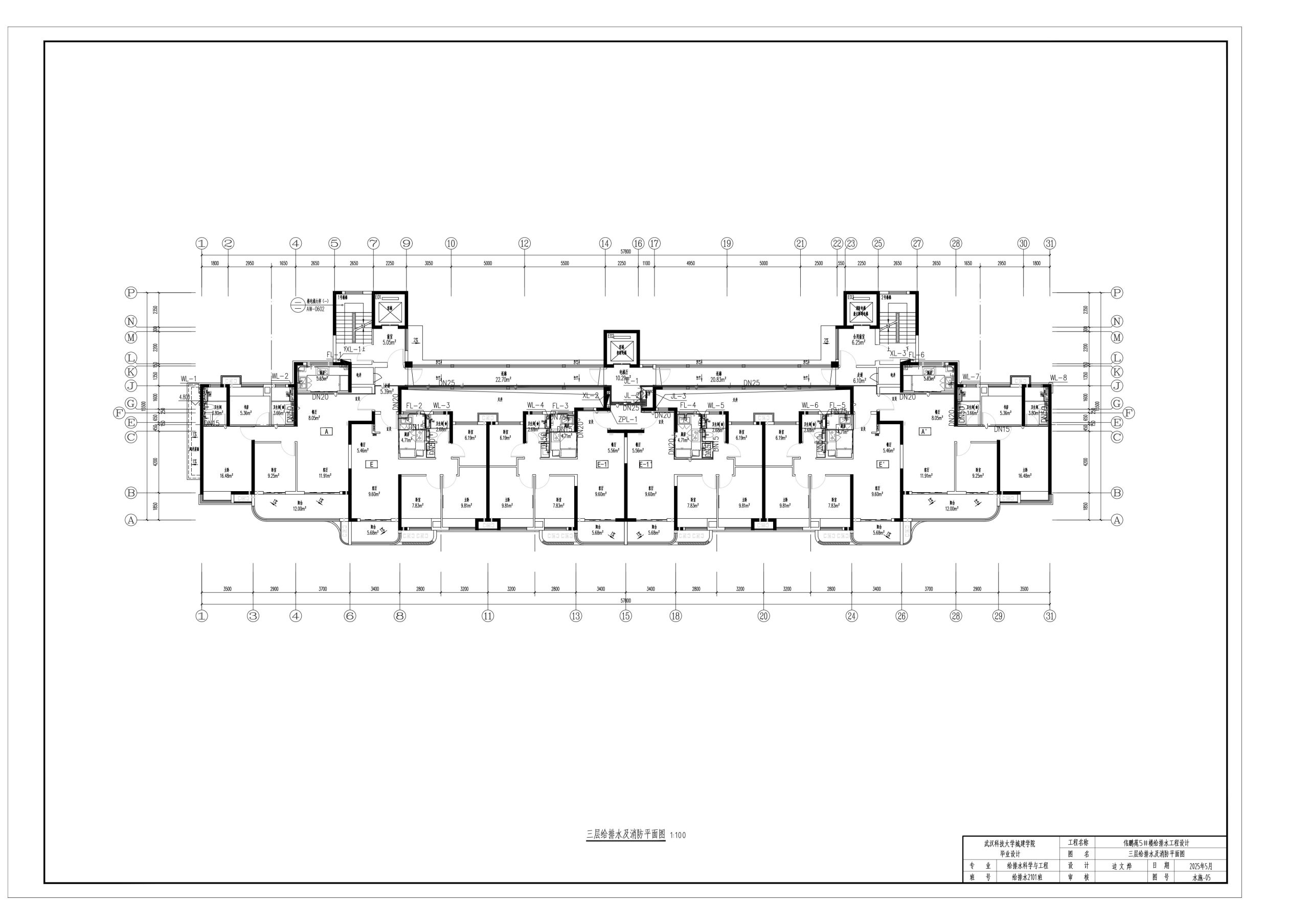

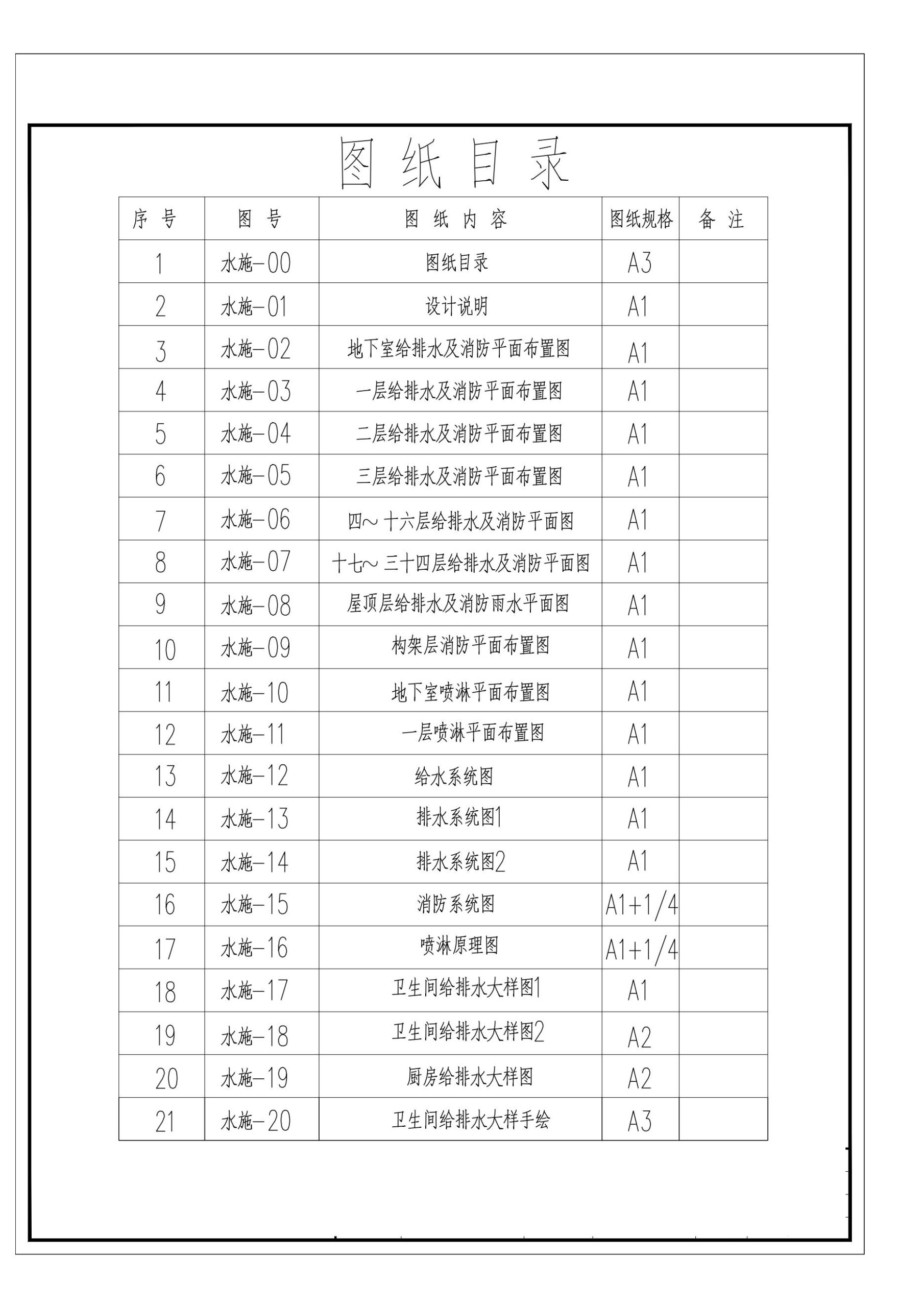

图纸部分是该文档的核心价值所在。各层给排水平面图清晰标注了立管位置、用水点坐标及管道走向。系统原理图展示了从引入管到末端配水点的完整水力路径。大样图对卫生间、管道井等关键部位进行了局部放大，明确标注了管道穿墙、穿楼板的防水套管规格。图纸中所有尺寸均以毫米为单位，标高以米为单位，符合工程制图标准。

结论与建议：
该设计通过分区供水与专用通气立管等技术手段，有效解决了高层住宅水压不稳与排水噪音问题。消防系统的冗余设计显著提升了建筑的安全性。建议施工过程中严格核对图纸中的管径与标高数据，特别注意消防管道与给排水管道的避让关系。对于图纸中标注的管道坡度值，施工时必须确保精确执行，这是保证排水通畅的关键。该文档可作为伟鹏苑5号楼给排水工程验收的核心依据。

文档评价：
该文档结构清晰，数据完整，图纸与文字说明相互印证。设计参数取值合理，规范引用准确，具备较高的工程实用价值。对于从事住宅建筑给排水设计的专业人员而言，这是一份值得参考的完整案例。

使用建议：
建议在施工前组织技术交底，重点解读图纸中的系统原理与关键节点做法。设计人员可结合现场实际情况，对局部管线路由进行微调，但不得改变系统主干管径与设备选型参数。审图人员应重点核查消防水池容积与水泵扬程是否满足规范最低要求。
