直动式溢流阀的三维建模设计

---

文档主要内容

文档类型：毕业设计论文
适用人群：机械设计、液压传动、三维建模相关专业学生及工程师

文档核心内容：

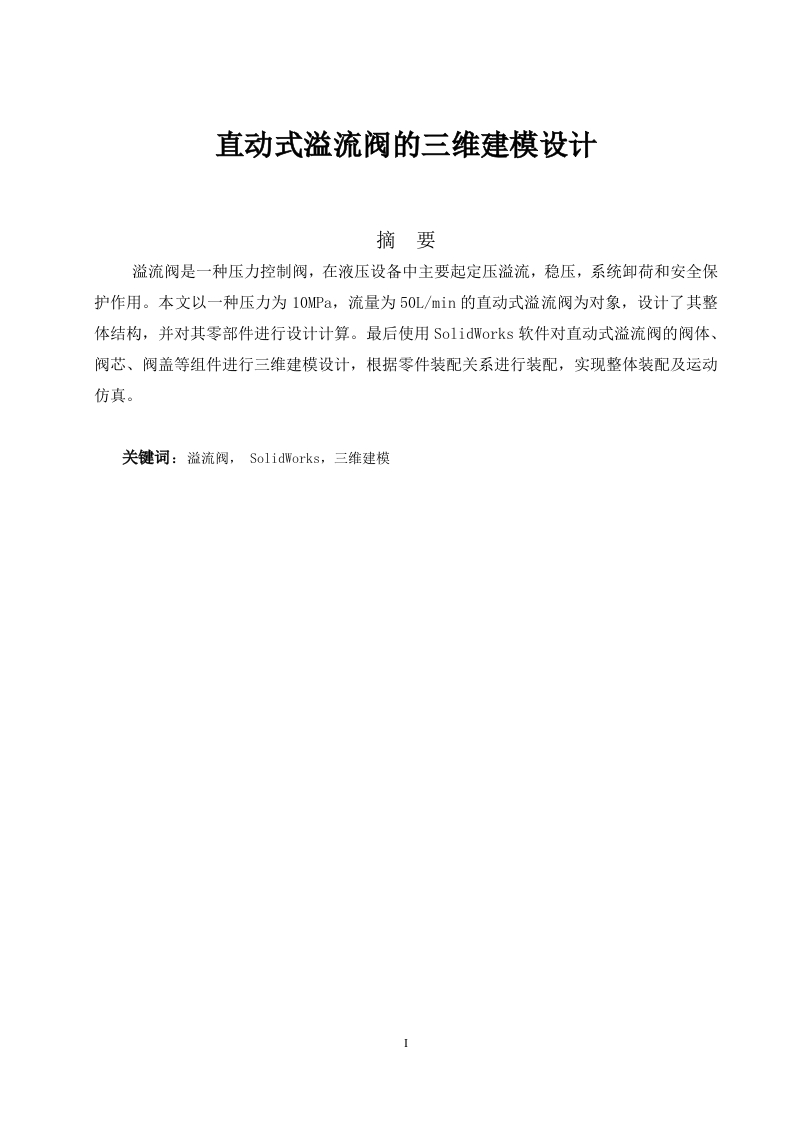

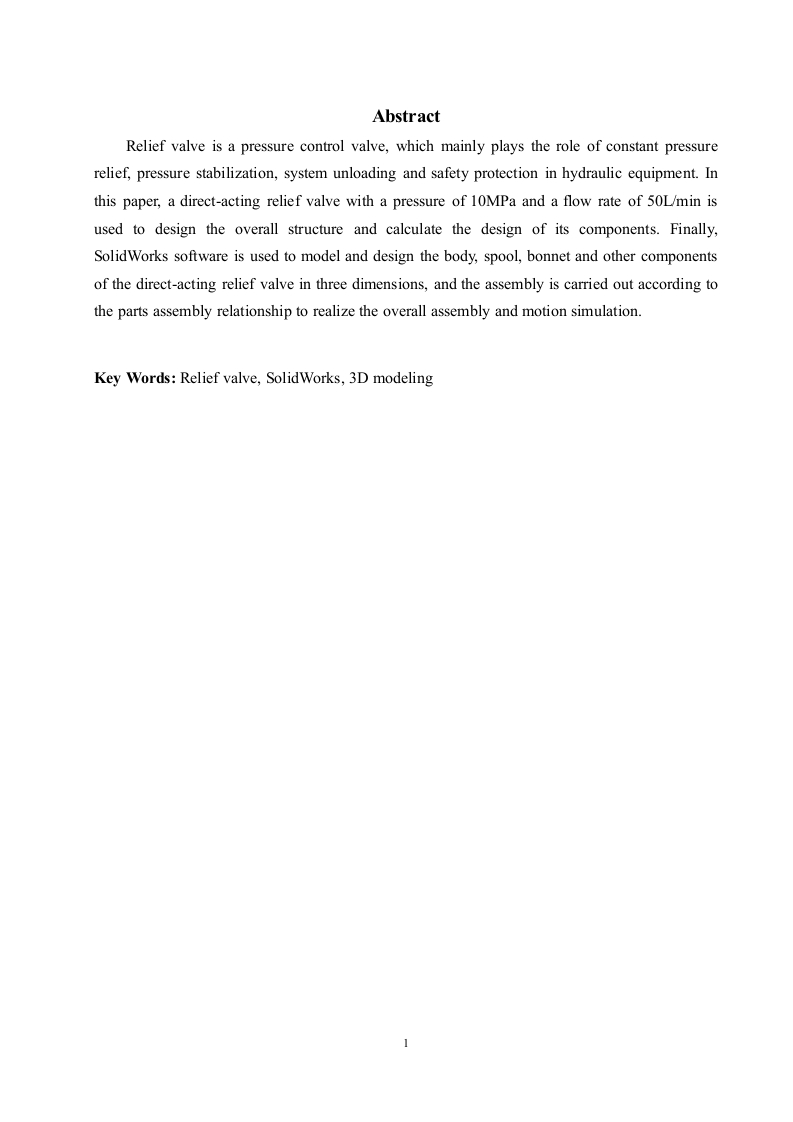

该文档以压力为10MPa、流量为50L/min的直动式溢流阀为研究对象，完成了整体结构设计、零部件参数计算，并利用SolidWorks软件对阀体、阀芯、阀盖等组件进行三维建模与装配仿真。

可解决的实际问题：
帮助读者掌握直动式溢流阀从原理分析到结构设计、弹簧计算、三维建模的完整流程，为同类液压阀的设计与数字化建模提供参考。

正文内容：
直动式溢流阀是液压系统中常用的压力控制阀，主要功能包括定压溢流、稳压、系统卸荷和安全保护。该文档以10MPa工作压力、50L/min额定流量的直动式溢流阀为设计目标，系统阐述了其结构设计与三维建模过程。

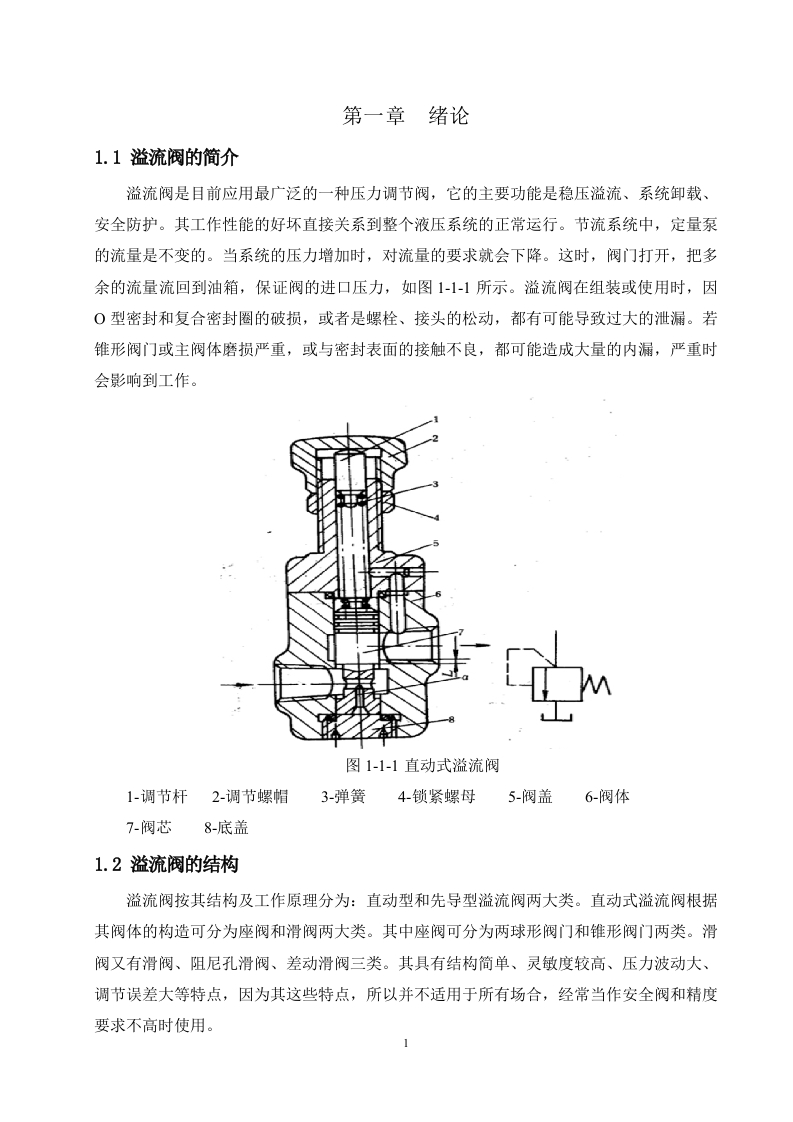

第一章绪论介绍了溢流阀的基本概念、结构形式、作用以及国内外研究现状。溢流阀通过控制阀芯位移来调节系统压力，当压力超过设定值时，阀口开启使油液溢流回油箱，从而维持系统压力稳定。直动式溢流阀结构简单、响应快，适用于低压小流量场合。

第二章详细说明了直动式溢流阀的工作原理与特性。其调压原理依靠弹簧力与液压力平衡，通过调节弹簧预压缩量设定开启压力。特性方面包括启闭特性、压力超调量等，直接影响系统稳定性。

第三章给出了基本参数计算要求。设计目标明确为10MPa压力、50L/min流量，据此确定阀口通径、阀芯直径等关键尺寸。

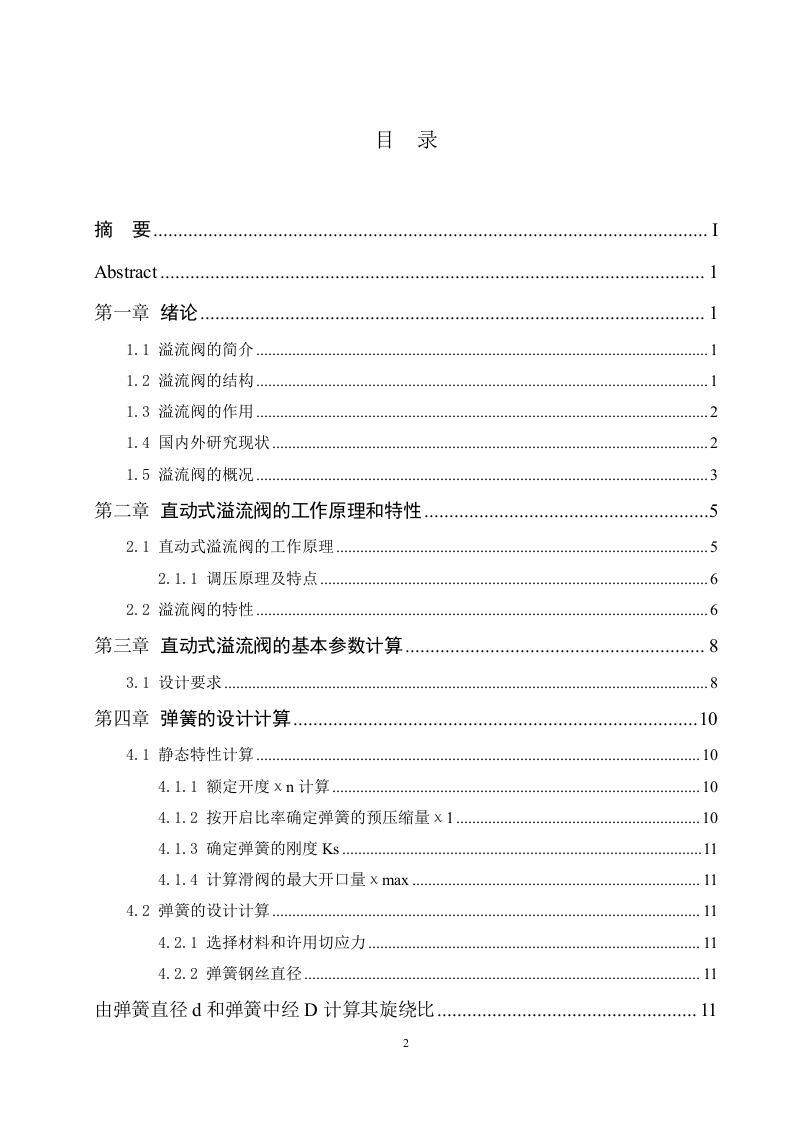

第四章是弹簧的设计计算，这是直动式溢流阀的核心环节。首先进行静态特性计算，包括额定开度Xn、按开启比率确定的弹簧预压缩量x1、弹簧刚度Ks以及滑阀最大开口量Xmax。随后进行弹簧结构设计，选择合适材料与许用切应力，计算弹簧钢丝直径，并由弹簧直径d和中径D计算旋绕比，确保弹簧满足线性刚度与疲劳寿命要求。

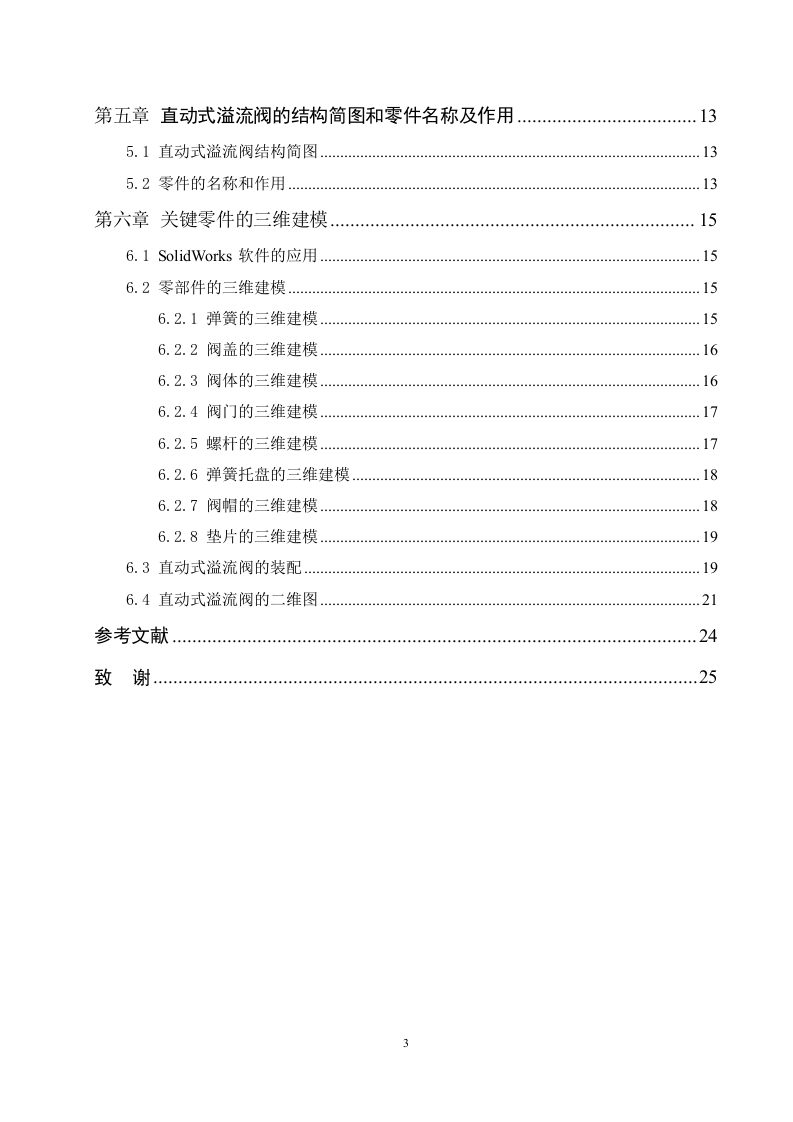

在完成所有零部件设计计算后，使用SolidWorks软件对阀体、阀芯、阀盖等主要零件进行三维建模，并根据装配关系完成整体装配。通过运动仿真验证阀芯移动与弹簧压缩的协调性，确保设计合理。

结论与建议：
该研究通过参数计算与三维建模，成功实现了10MPa、50L/min直动式溢流阀的完整设计，验证了SolidWorks在液压阀设计中的实用性。建议后续可进一步进行流场仿真与强度校核，优化阀口形状以降低压力损失。

文档评价：
内容结构清晰，从原理到计算再到建模层层递进，数据完整，适合作为液压阀设计课程的参考案例或毕业设计模板。

使用建议：
读者可重点参考第四章弹簧设计计算方法，以及SolidWorks装配与运动仿真的操作步骤。若需修改设计参数，只需调整初始压力与流量值，即可快速生成新方案。
