基于PLC电梯控制系统

　　文档类型：论文/设计报告
　　适用人群：电气自动化、PLC控制系统设计、电梯控制系统相关专业学生、工程师、研究人员

　　文档核心内容：
　　该文档以四层电梯为研究对象，基于三菱FX2N系列PLC，完成了从软件方案到硬件结构、系统调试的完整设计过程。内容涵盖电梯功能要求、控制器件列表、模拟电梯控制器工作流程图、电梯主电路原理图、PLC的I/O详细地址分配表、控制要求与程序设计，以及硬件总体结构示意图和调试流程。文档还分析了传统继电器控制系统的缺陷，阐述了PLC在抗干扰、可靠性、维护便捷性方面的优势，并给出了具体的指令表和子程序。

　　可解决的实际问题：
　　传统电梯控制系统采用继电器控制，存在触点数量多、易损性高、稳定性低、技术负荷大等问题。该文档提供的PLC控制方案可有效提升系统可靠性，简化操作流程，增强自动化水平，适用于老旧电梯改造或新系统开发。文档中的I/O分配表、电路图、程序流程可直接作为设计参考，帮助工程师快速搭建四层电梯PLC控制系统。

　　正文内容：

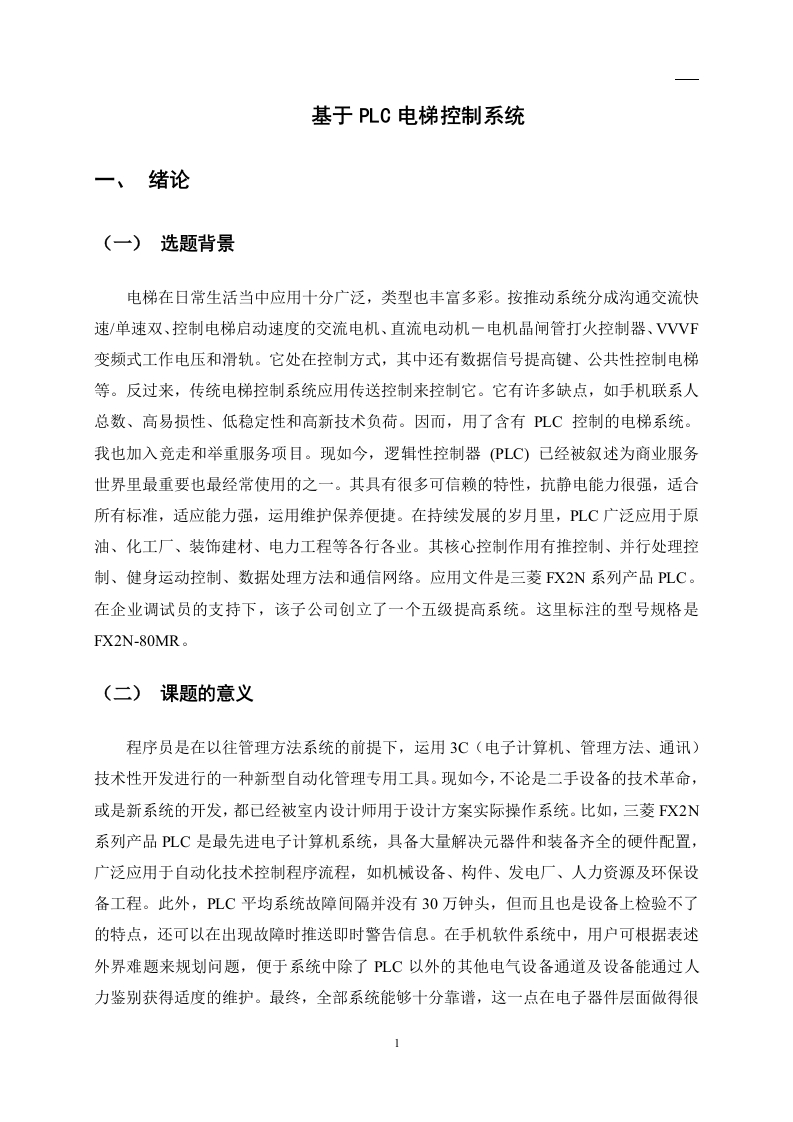

　　随着城市化进程加速，电梯已成为日常生活不可或缺的垂直交通工具。电梯类型按驱动方式可分为交流双速、交流调压调速、直流调速、变频变压调速等，控制方式包括信号按钮、公共控制等。传统电梯多采用继电器接触器控制系统，其触点数量庞大、易磨损、可靠性差，且维护成本高。为解决这些问题，基于可编程逻辑控制器（PLC）的电梯控制系统逐渐成为主流。PLC具有抗静电能力强、适应各种工业环境、维护方便等突出特点，在石油、化工、建材、电力等行业广泛应用。该文档选用三菱FX2N系列PLC作为核心控制器，具体型号为FX2N-80MR，具备丰富的I/O资源和强大的处理能力。

　　在软件方案设计阶段，首先明确了四层电梯的功能要求，包括楼层呼叫、轿厢响应、开关门控制、方向判断、平层停车等。随后列出了控制器件清单，如按钮、传感器、接触器、指示灯等。文档绘制了模拟电梯控制器工作流程图，清晰展示了从呼叫信号输入到电梯动作输出的逻辑路径。电梯主电路原理图涵盖了电机驱动、制动、安全保护等环节。PLC的I/O地址分配表详细列出了每个输入输出点的功能对应关系，例如各楼层呼叫按钮、轿厢内选按钮、限位开关、门锁信号等，共计数十个点。控制要求包括：电梯响应同向呼叫、反向呼叫排队、自动开关门、超载保护、故障报警等。程序设计采用子程序与指令表相结合的方式，实现了楼层判断、方向选择、停层控制等核心逻辑。

　　硬件结构设计部分，文档对四层电梯的总体系统进行了概述，并给出了结构示意图。电梯主要由轿厢、导轨、曳引机、对重、门系统、电气控制柜等组成。PLC控制柜内安装FX2N-80MR主机、扩展模块、继电器、变压器等。传感器包括平层感应器、门区感应器、限位开关等，用于检测电梯位置和状态。技术需求分析指出，系统需满足安全可靠、响应迅速、操作简便等指标。

　　系统调试环节是验证设计正确性的关键。文档列出了调试流程，包括硬件接线检查、PLC程序下载、空载运行、带载测试、故障模拟等步骤。指令程序部分给出了梯形图或语句表的核心片段，例如楼层呼叫处理、方向选择逻辑、门控制时序等。调试过程记录了常见问题及解决方法，如信号干扰、触点抖动、程序逻辑冲突等，最终系统运行稳定。本章小结强调了调试对保证系统可靠性的重要性。

　　结论与建议：
　　该研究通过采用PLC控制系统，完成了四层电梯的软硬件设计，列出了完整的I/O地址分配表、主电路原理图、工作流程表和指令程序。PLC控制的电梯系统使操作变得简易便捷，大幅提升了自动化水平和应用性。建议在实际工程中，可根据楼层数量扩展I/O模块，并增加故障自诊断功能以进一步提高安全性。该设计可作为电梯控制系统改造或课程设计的直接参考。

　　文档评价：
　　文档结构完整，从选题背景到系统调试层层递进，内容详实且具有实操性。I/O分配表、电路图、程序流程等关键资料可直接用于工程实践，对理解PLC在电梯控制中的应用具有重要参考价值。

　　使用建议：
　　适用于电气自动化专业学生的毕业设计或课程设计参考，也可供电梯维保工程师在改造传统继电器控制系统时借鉴。使用时需注意根据实际电梯型号调整I/O地址和程序参数，并严格遵循安全规范进行硬件接线与调试。
