某化工厂35kV变电所设计
此内容为付费资源,请付费后查看
1020
立即购买
您当前未登录!建议登陆后购买,可保存购买订单
付费资源
© 版权声明
THE END

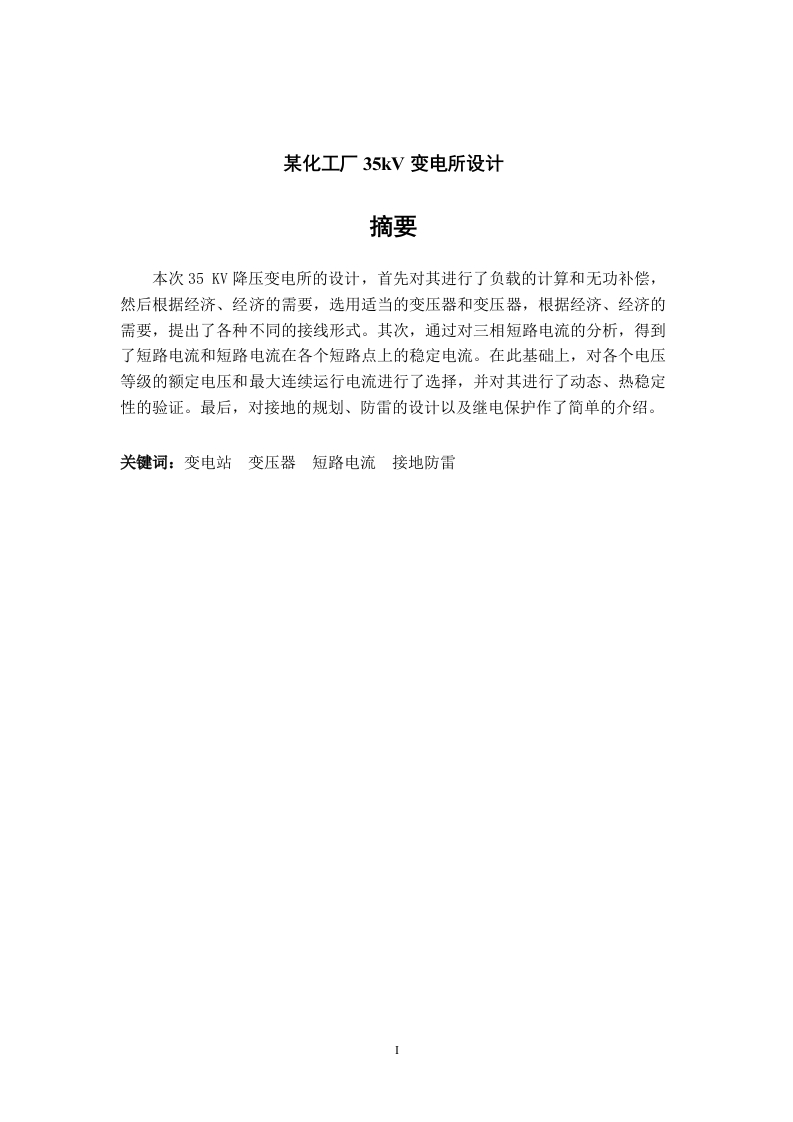

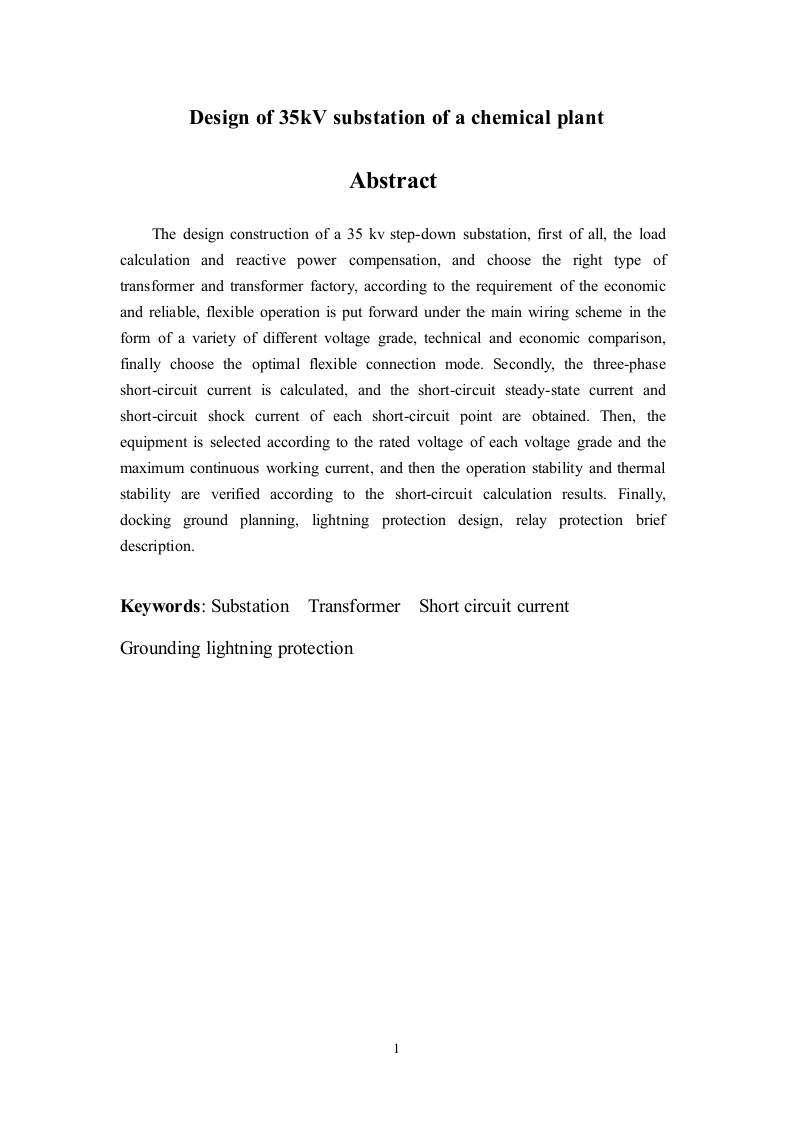

某化工厂35kV变电所设计摘要本次35KV降压变电所的设计,首先对其进行了负载的计算和无功补偿,然后根据经济、经济的需要,选用适当的变压器和变压器,根据经济、经济的需要,提出了各种不同的接线形式。其次,通过对三相短路电流的分析,得到了短路电流和短路电流在各个短路点上的稳定电流。在此基础上,对各个电压等级的额定电压和最大连续运行电流进行了选择,并对其进行了动态、热稳定性的验证。最后,对接地的规划、防雷的设计以及继电保护作了简单的介绍。关键词:变电站变压器短路电流接地防雷Design of 35kV substation of a chemical plantAbstractThe design construction of a 35 kv step-down substation,first of all,the loadcalculation and reactive power compensation,and choose the right type oftransformer and transformer factory,according to the requirement of the economicand reliable,flexible operation is put forward under the main wiring scheme in theform of a variety of different voltage grade,technical and economic comparison,finally choose the optimal flexible connection mode.Secondly,the three-phaseshort-circuit current is calculated,and the short-circuit steady-state current andshort-circuit shock current of each short-circuit point are obtained.Then,theequipment is selected according to the rated voltage of each voltage grade and themaximum continuous working current,and then the operation stability and thermalstability are verified according to the short-circuit calculation results.Finally,docking ground planning,lightning protection design,relay protection briefdescription.Keywords:Substation Transformer Short circuit currentGrounding lightning protection第一章原始资料1.1资料内容按照系统的要求,新建一座35KV的低压变电所。电压等级:35/6.3KV进、出、回数:(1)35KV进线2条,全部为进线。(2)8条6.3KV的出线线路,全部为电缆。系统概况:新建变电站为终端降压变电站,拟设变压器2台。其它条件:35kV母线最大三相短路能力:Skmx=800MVA,Skin=600MWA。工作电源:220V直流电力测量:高电压计,三相35kV进线分别配有专用的电流和电压互感器。最初的负载数据如下(0.9的同时因子):表1-1负荷表额定容量额定电压负荷特性供电线路长度负荷名称(KW)(KV)CosΦ(m)1#出线86060.812002#出线40060.8220003#出线76060.7510004#出线160060.8800水源变电所120060.851600生活区变电所200060.8900锅炉变电所110060.8600污水处理电源120060.89601#的出线为1#,2#,3#:4#输电线的供电负荷中,一二级负荷占60%,其中水源变电所、锅炉变电所、污水处理站都是二级负荷,居住区变电所是三级负荷。1.2设计任务(1)对负载进行计算,对无功进行补偿,并选用适当的变压器。(2)提出了几种主要的连接模式,并对其进行了优化。(3)计算短路电流,确定主要的电器装置,并对其进行动态和热稳定性的检查。(4)接地防雷器的结构,并对继电器的简单介绍。第二章负荷计算、无功补偿以及主变压器的选择2.1负荷计算2.1.1有功总负荷P0=K.∑P=0.9×(860+400+760+1600+1200+2000+1100+1200)=8208kW2.1.2无功总负荷Q30-KM∑Q=0.9×[860×tg(arccos0.8)+400×tg(arccos0.82)+760×tg(arccos0(.75)+1600×tg(arccos0(.8)+1200×tg(arccos0(.85)+2000×tg(arccos0(.8)+1100×tg(arccos0(.8)+1200×tg(arccos0.8]=6093.36kvar2.1.3视在功率S0=√P6+Q0=10222.54kA2.1.4功率因数cosoP0=0.802Q302.2无功补偿2.2.1需补偿的无功功率Q.Paoltg(arccos0.802)-tg(arccos0.9)]=2137.95kvar2.2.2无功补偿设备为方便三相线路的安装,选用75台规格为BWF6.3-30-1w的并联电容器,具有6.3kV的额定电压和较高的补偿能力,75×30=2250kvar。在对2250kvar的无功进行补偿之后,其视在功率是:S0=VP+(Q0-Q.)2=√82082+(6093.36-2250)2=9063.26kVA补偿后的功率因数为:8208c0sφ==0.905>0.9,符合要求9063.26
