汽车ABS故障检测完整流程：从原理到案例（帕萨特/奥迪Q7）

文档类型：毕业论文/技术研究。
适用人群：汽车维修技术人员、车辆工程专业学生、ABS系统故障诊断从业者。
解决的实际问题：帮助读者系统掌握ABS故障检测的完整流程，从基础原理到真实案例提供闭环解决方案，提升故障排查效率，减少误判与重复维修。

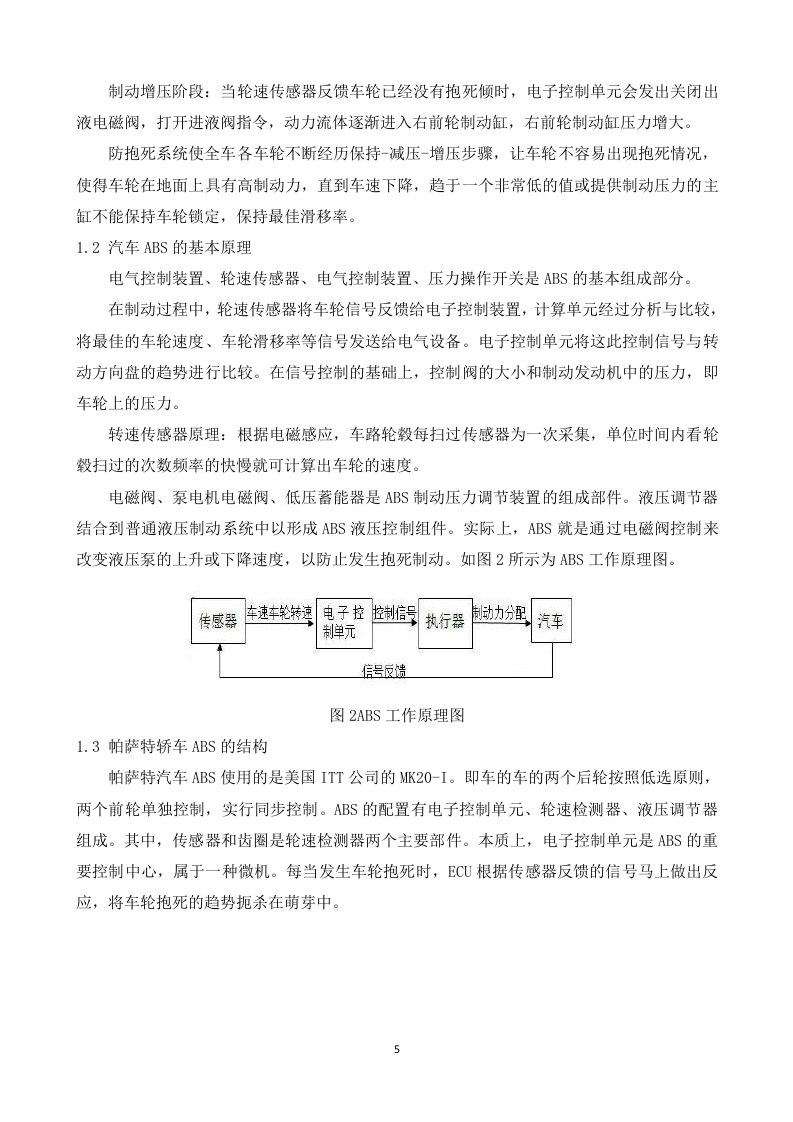

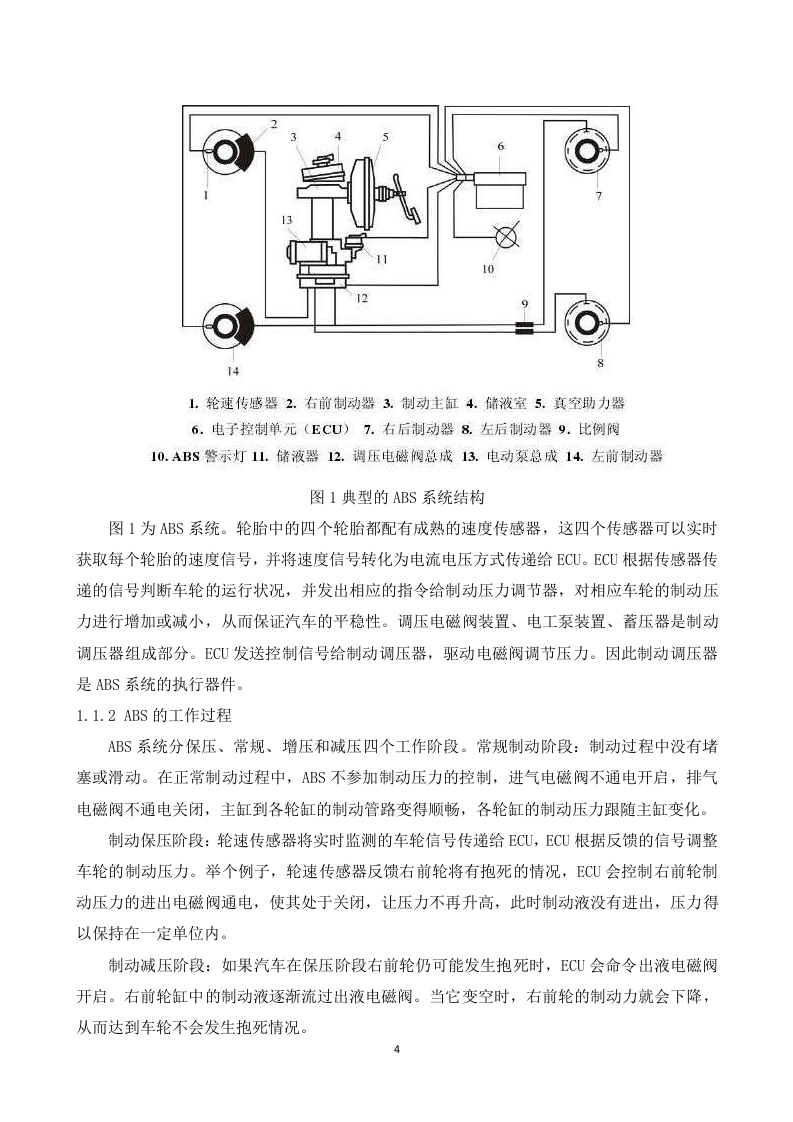

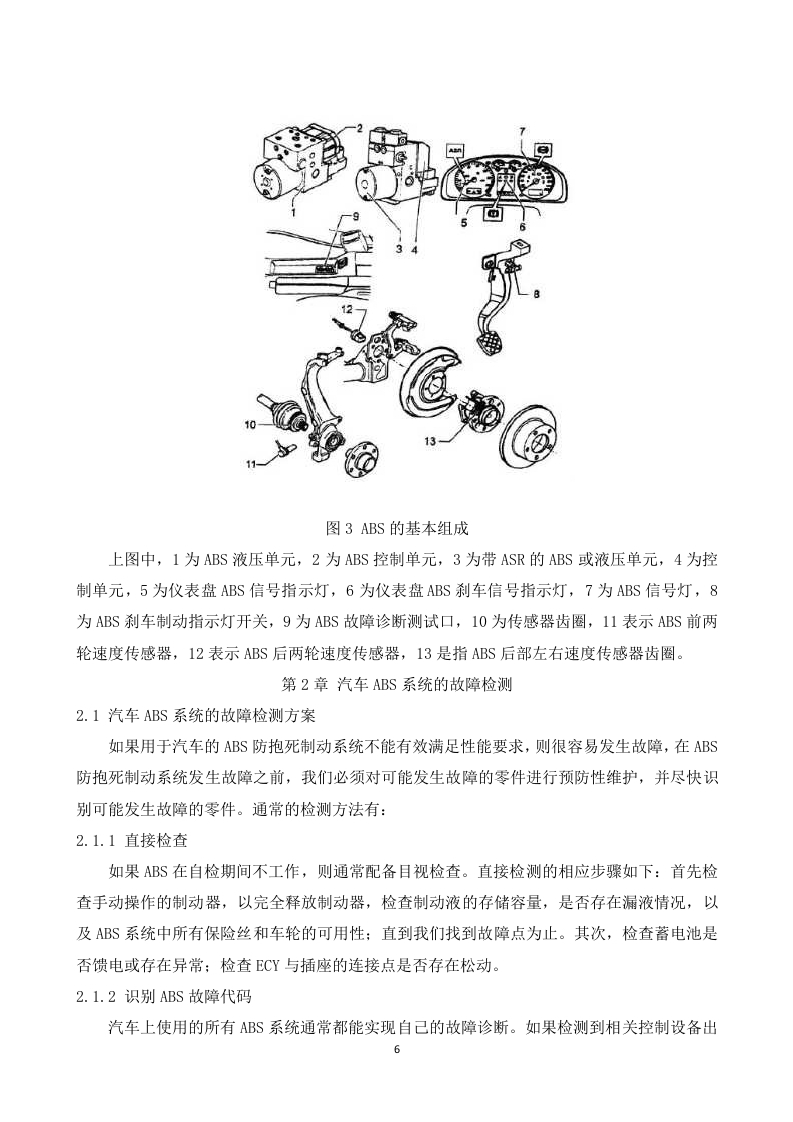

一、ABS系统结构与工作原理

ABS系统由轮速传感器、电子控制单元（ECU）和液压调节器三大部分组成。核心原理是通过控制制动压力防止车轮抱死，保持车辆转向稳定性。以帕萨特轿车为例，其轮速传感器与齿圈的配合精度直接影响信号采集的准确性，是故障检测的关键环节。

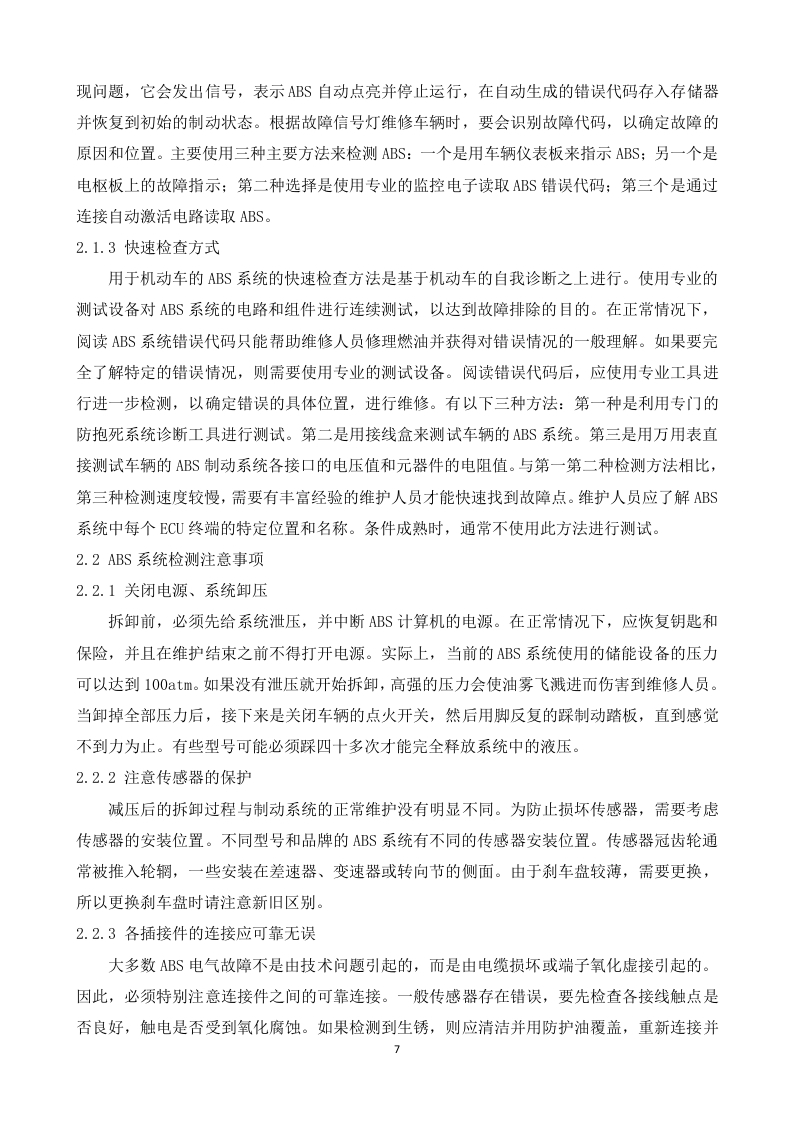

二、故障检测三种方案

检测过程需遵循“先易后难、先外后内”原则。具体方案包括：直接检查，适用于明显的外部损伤或连接松动问题；识别ABS故障代码，需使用专业诊断仪读取ECU存储的故障信息；快速检查方式，通过测量传感器电阻、电压等参数快速定位异常。操作中必须关闭电源并系统卸压，防止高压制动液喷射伤人，同时保护传感器避免磕碰，确保各插接件连接可靠。

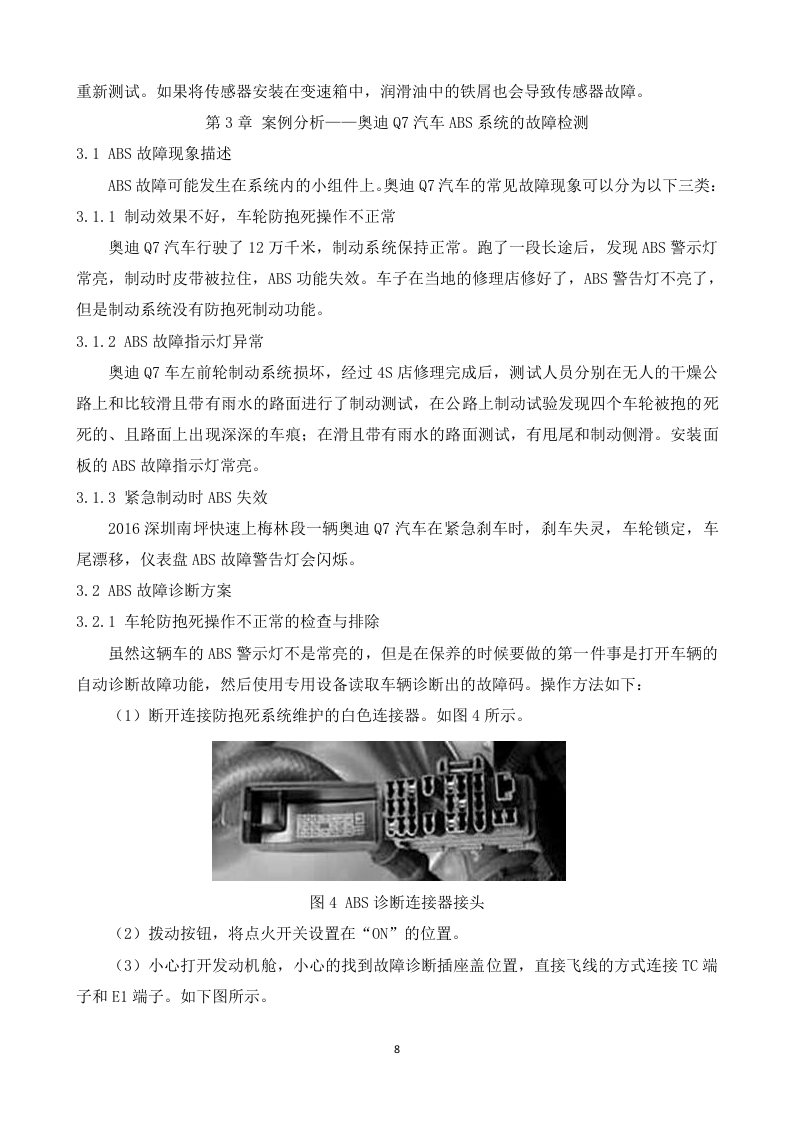

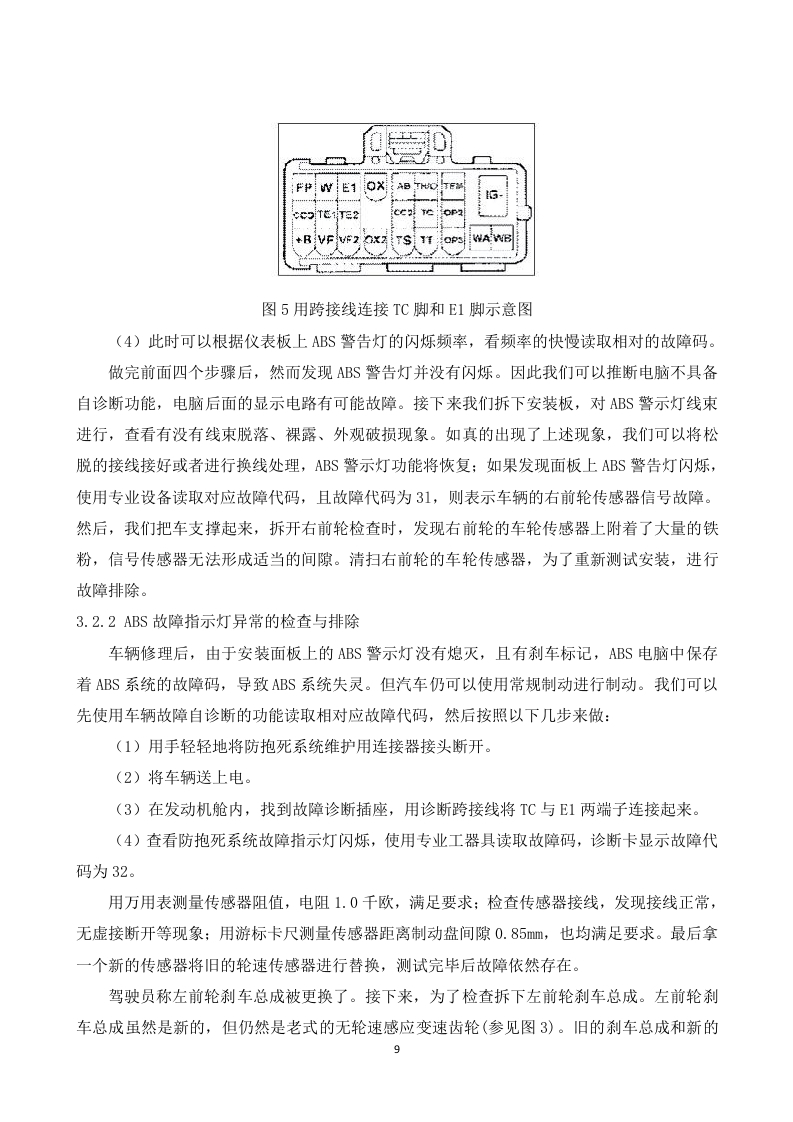

三、奥迪Q7典型故障案例分析

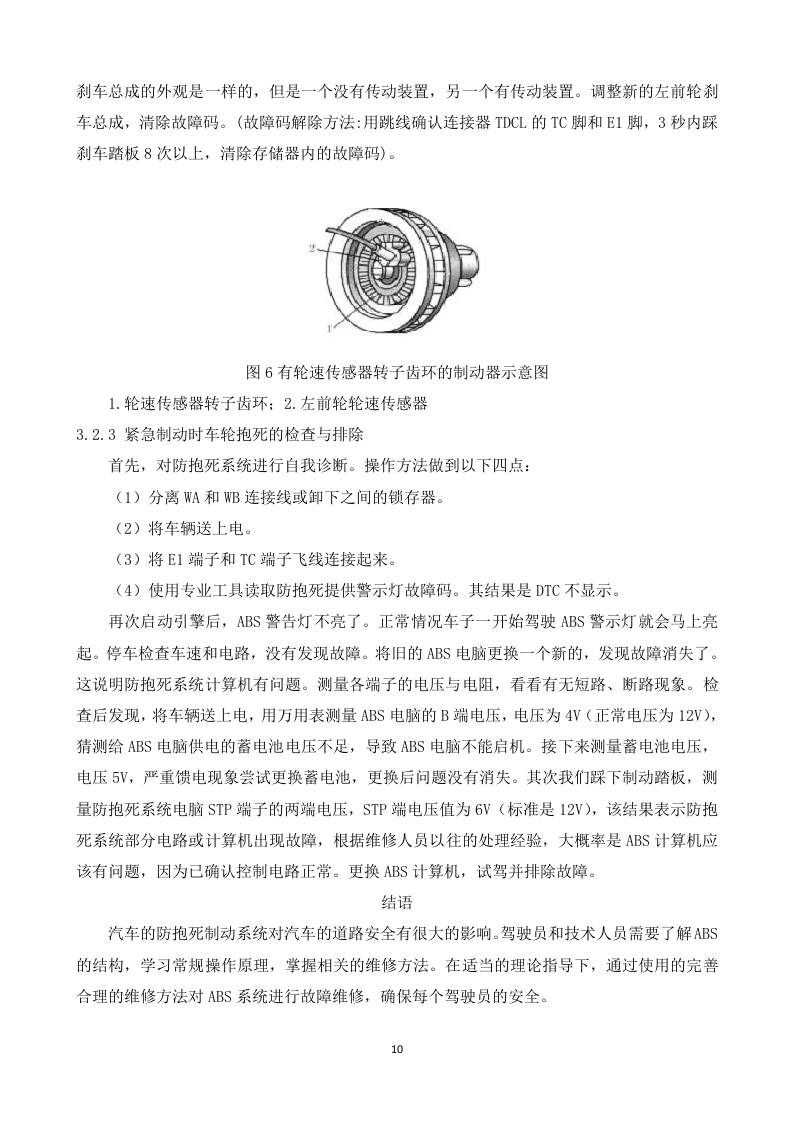

针对奥迪Q7车型，文档归纳三种典型故障现象及诊断重点。制动效果差且车轮防抱死操作异常时，重点检查轮速传感器与齿圈间隙是否正常，以及传感器线束是否断路或短路。ABS故障指示灯异常点亮，需排查ECU供电、搭铁线路及指示灯驱动电路。紧急制动时ABS失效，则需重点检测液压调节器的电磁阀和泵电机工作状态，必要时更换液压单元。

四、结论与维护建议

超过70% 的ABS故障源于传感器脏污或线路接触不良，因此日常维护中应定期清洁传感器并检查线束固定情况。该文档适用于维修人员快速建立ABS故障诊断的系统思维，也可作为车辆工程专业学生理解ABS实际应用的参考资料，通过结合理论原理与真实案例有效提升故障排查效率。
