钢筋弯曲机的设计

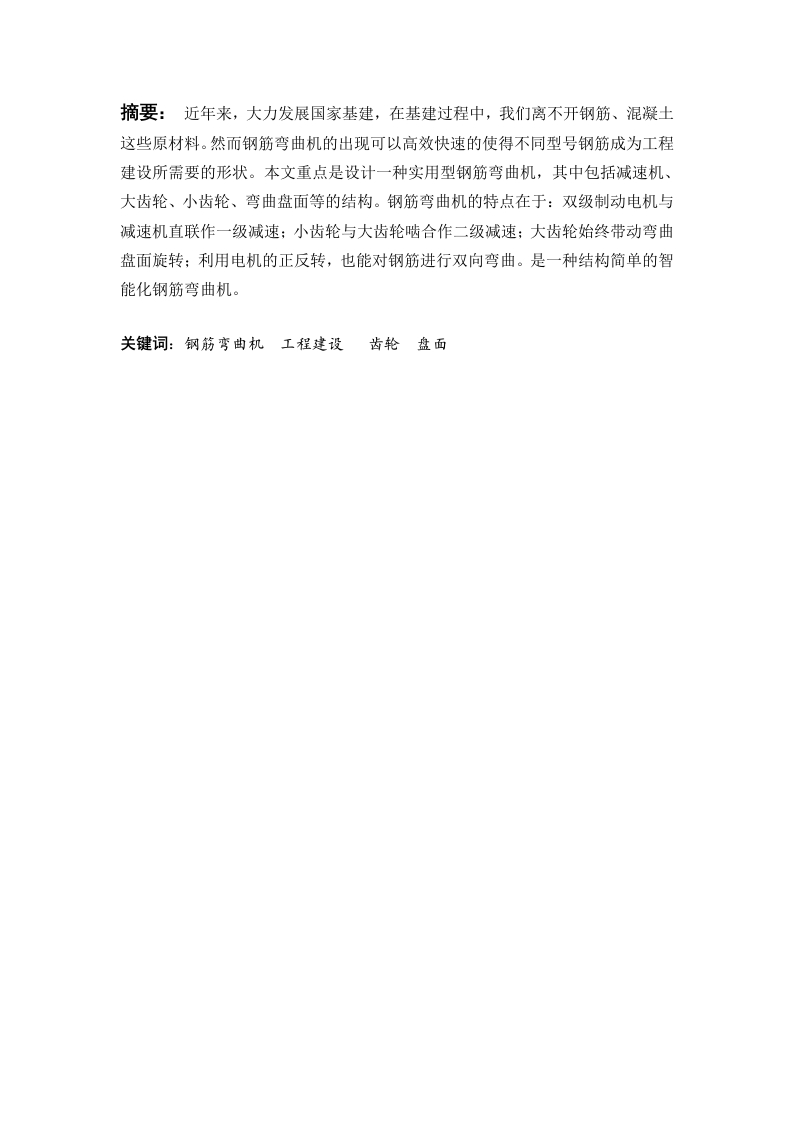

摘要：近年来，大力发展国家基建，在基建过程中，我们离不开钢筋、混凝土这些原材料。然而钢筋弯曲机的出现可以高效快速的使得不同型号钢筋成为工程建设所需要的形状。本文重点是设计一种实用型钢筋弯曲机，其中包括减速机、大齿轮、小齿轮、弯曲盘面等的结构。钢筋弯曲机的特点在于：双级制动电机与减速机直联作一级减速：小齿轮与大齿轮啮合作二级减速：大齿轮始终带动弯曲盘面旋转：利用电机的正反转，也能对钢筋进行双向弯曲。是一种结构简单的智能化钢筋弯曲机。关键词：钢筋弯曲机工程建设齿轮盘面目录一、钢筋弯曲机的发展】1.1钢筋弯曲机国内外发展现状11.2钢筋弯曲机概述…二、钢筋弯曲机的工作原理及传动选型12.1钢筋弯曲机的工作原理12.2钢筋弯曲机的传动方案.….32.2.1蜗轮蜗杆传动.。42.2.2全齿轮传动效率.52.2.3.传动效率的比较2.3传动方案的选型三、电动机的选择.53.1钢筋受力情况与计算有关的几何尺寸3.2弯曲中20的25MnSi钢筋所需的弯矩..63.2.1达到屈服极限时的始弯矩，.63.2.2变性硬化后的终弯矩.63.2.3钢筋弯曲所需弯矩..63.2.4对圆盘初选工作尺寸的校核63.3电动机的确定…7四、传动比及参数设计.74.1分配传动比.74.1.1总传动比74.1.2分配装置传动比.74.1.3分配减速器各级传动比.74.2计算传动装置的运动和动力参数.84.2.1各轴转速….84.2.2各轴输入功率84.2.3各轴输入转矩8五、V带传动的传动设计…95.1V带的设计计算.95.2带轮的结构设计…05.2.1带轮的设计参数要求115.2.2大带轮的结构设计…。...........................115.2.3小带轮的设计11六、圆柱齿轮设计…6.1第一级齿轮传动设计.…。126.1.1选定精度等级、材料及齿数126.1.2按齿面接触强度设计.…126.1.3计算齿轮的尺寸参数6.1.4按齿根弯曲强度设计.146.1.5设计计算…146.1.6几何尺寸计算6.1.7齿轮的结构.156.2第二级齿轮传动设计…156.2.1选定精度等级、材料及齿数166.2.2按齿面接触强度设计166.2.3计算齿轮的尺寸参数166.2.4按齿根弯曲强度设计.176.2.5设计计算186.2.6几何尺寸计算186.2.7齿轮的结构.18七、轴的设计…197.1|轴的设计…197.1.11轴上的功率P、转速n和转矩T.197.1.2求作用在齿轮上的力197.1.3初步确定轴的最小直径207.1.4轴的结构设计…207.21轴的设计217.2.11轴上的功率P、转速n和转矩T217.2.2求作用在齿轮上的力..217.2.3初步确定轴的最小直径.…227.2.4轴的结构设计.227.3川轴的设计…237.3.1川轴上的功率P、转速n和转矩T..237.3.2求作用在齿轮上的力.237.3.3初步确定轴的最小直径…247.3.4轴的结构设计.。247.3.5轴上零件的轴向定位，257.3.5确定轴上的圆角和倒角.25一、钢筋弯曲机的发展随着我国改革开放，大力发展国家基建，我国的基建实力不容小觑，甚至被冠以基建狂魔的称号。在基建过程中，我们离不开钢筋、混凝土这些基建原材料。众所周知，钢筋的硬度、强度都非同一般，也是保证建筑安全的重要因素之一。因此，如何将钢筋弯曲成工程建设所需的形状，是我们应该考虑的问题之一。最重要的是，如何快速、高效率的将如此硬的钢筋弯曲成工程所需的样子。因此，劳动人民发挥智慧，研究并设计了钢筋弯曲机，节省人力，物力来提高基建速率。钢筋弯曲机的发展也使得我国基建速度得以大幅度提升！基建狂魔的称号才能越来越响亮。1.1钢筋弯曲机国内外发展现状我国工程建筑的快速发展得益于借鉴国外早期已经成熟的先进技术提升自身产品实力，另一方面也是由于国内发展过程中劳动力成本廉价，但是最重要的原因还是国家政策的大力支持。所以才能使得行业快速发展，技术走在世界前列。包括大家都知道的西部大开发、高铁线路建设和高速路的铺设以及近年来的城中村改造，无一例外，都需要强大的基建体系，然后钢筋的使用在于基建体系中是个关键。所有的工程建设都需要钢筋混凝土的支持，国内的建设单位也在积极学习国外的基建经验，经过本土化成为适合国内的基建技术，也包括提升国内钢筋的使用效率，使得整个行业能够快速、积极的向上发展。这对于重大建设项目装备行业的工程建筑机械行业迎来了快速发展的春天，因此整个行业的内需势头旺盛1.2钢筋弯曲机概述钢筋弯曲机是工程建设中最常见也是最必不可少的设备。目前，在基建工程建设中使用最多的是国产GW40的钢筋弯曲机，此种机器的特点是结构简单，使用方便，适用性相对较强。但是随着工程建设的需要，钢筋的强度也越来越高，有些特殊强度的工程要求的钢筋强度也更高，因此，我们需要在GW40钢筋弯曲机的基础上继续改进，通过升级改造其中部分部件来达到加工更高强度的钢筋，同时更好的减低能耗是此课题的研究目标。二、钢筋弯曲机的工作原理及传动选型2.1钢筋弯曲机的工作原理钢筋弯曲机包括减速机、大齿轮、小齿轮、弯曲盘面，其特征在于结构中：双级制动电机与减速机直联作一级减速：小齿轮与大齿轮啮合作二级减速：大齿轮始终带动弯曲盘面旋转：弯曲盘面上设置有中心轴孔和若干弯曲轴孔：工作台面的定位方杠上分别设置有若干定位轴孔。利用电机的正反转，对钢筋进行双向弯曲。中心轴可替换，便于维修。可以采用智能化控制。本设计的钢筋弯曲机主要由控制设备、电动机、带轮、减速箱和工作台几部分组成，其中减速箱由三级齿轮组成。原理构造框图如图1所示。
