文档主要内容
文档类型：学术论文
适用人群：电力电子专业学生、开关电源设计工程师、电子技术研究人员
文档核心内容：

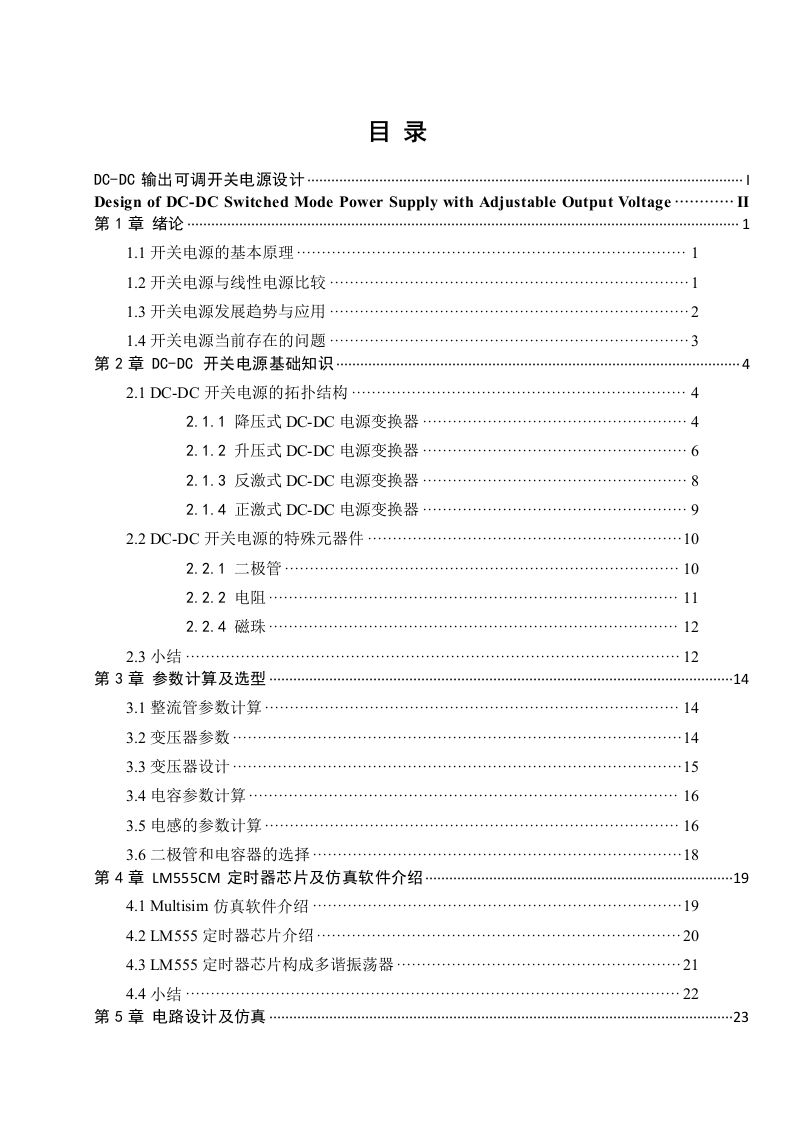

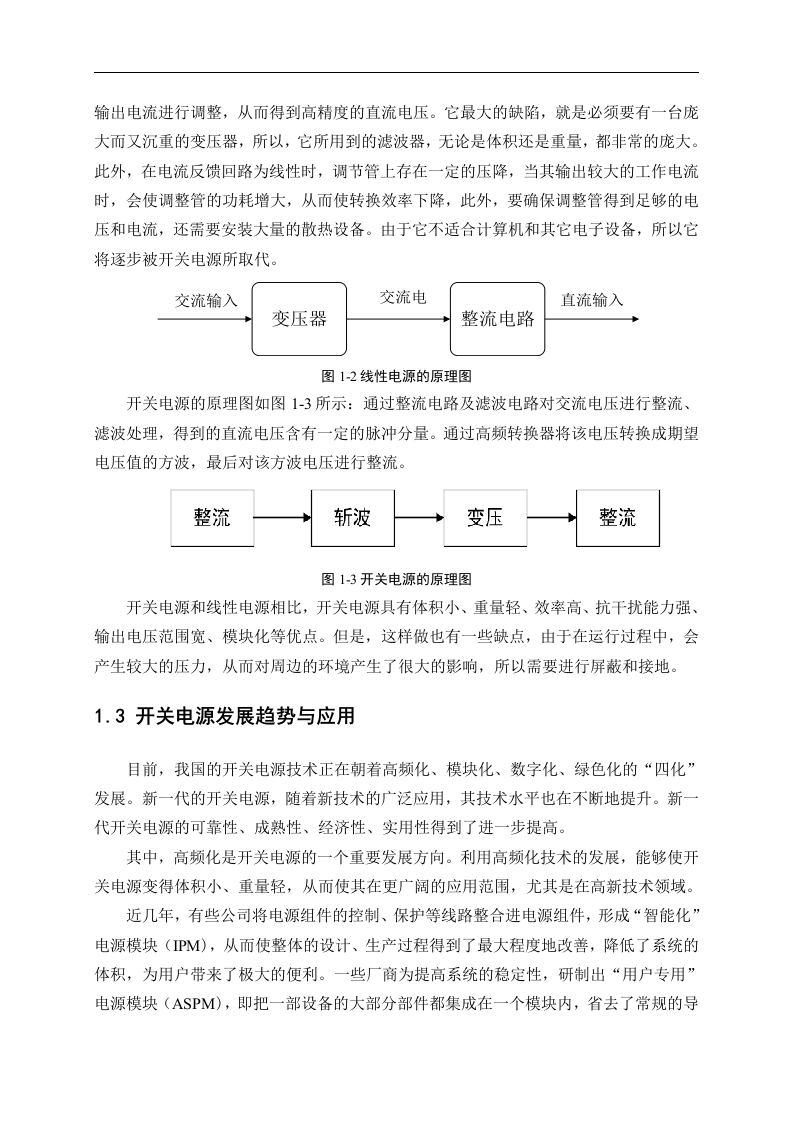

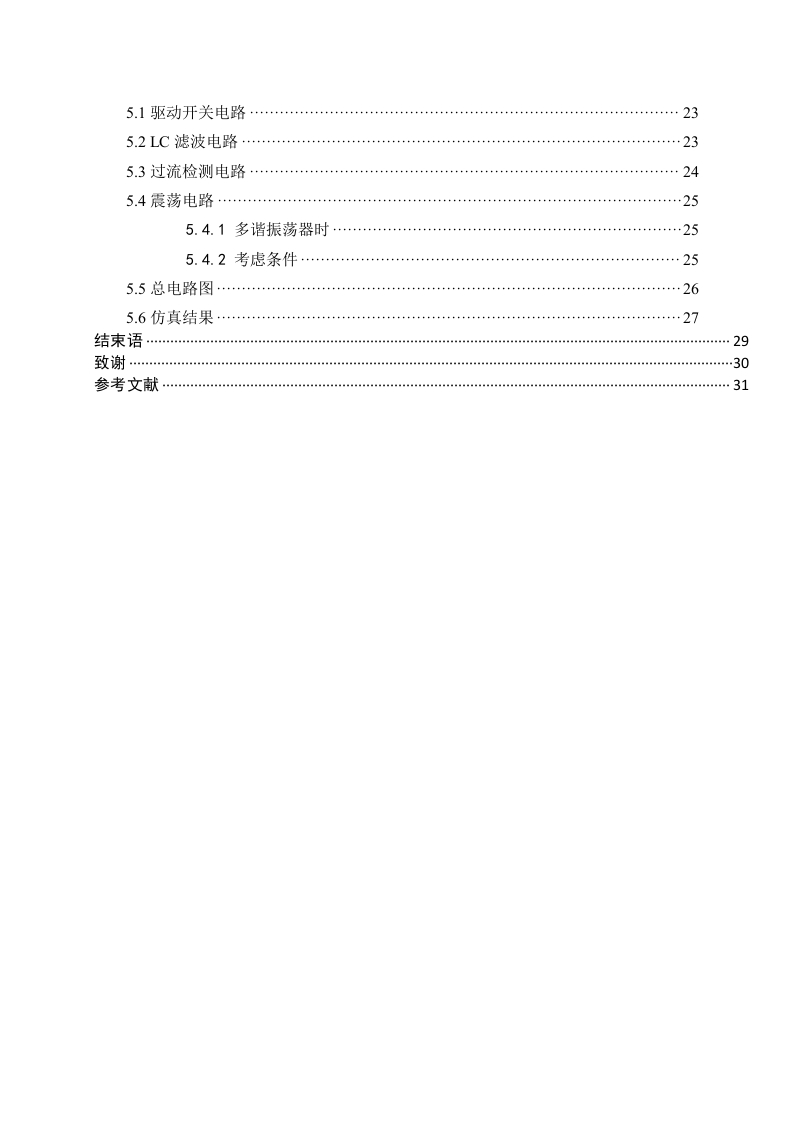

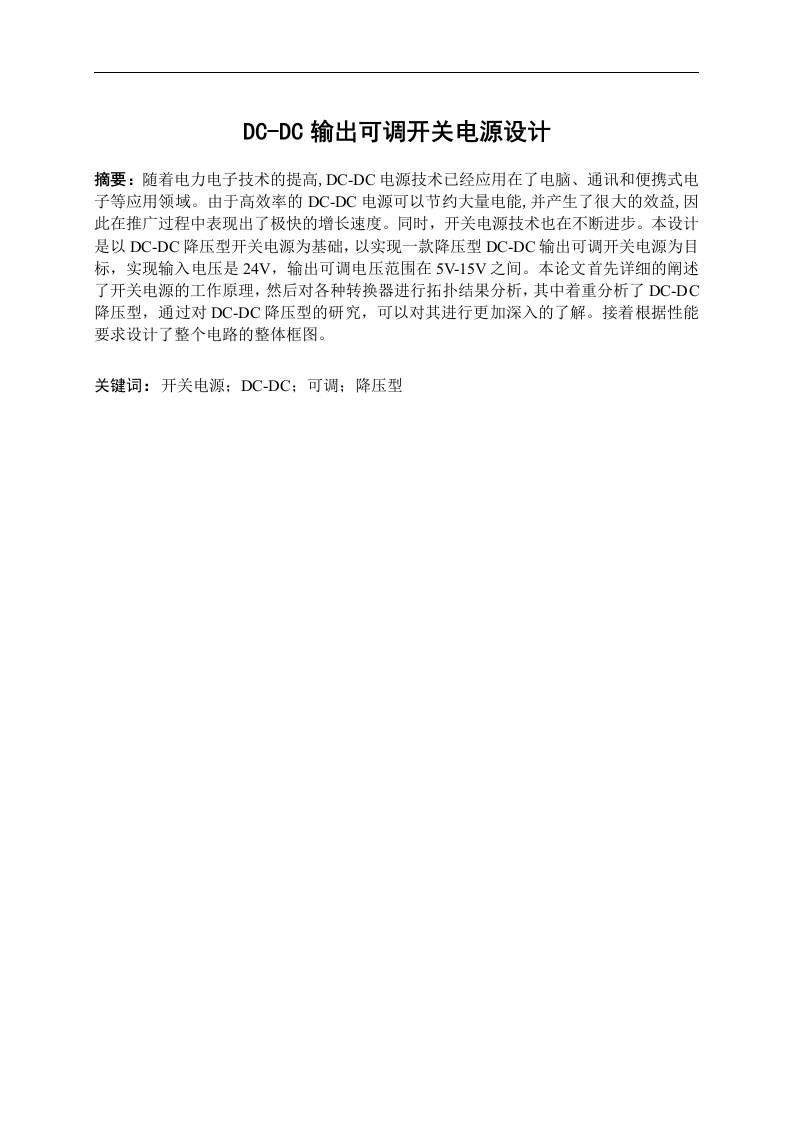

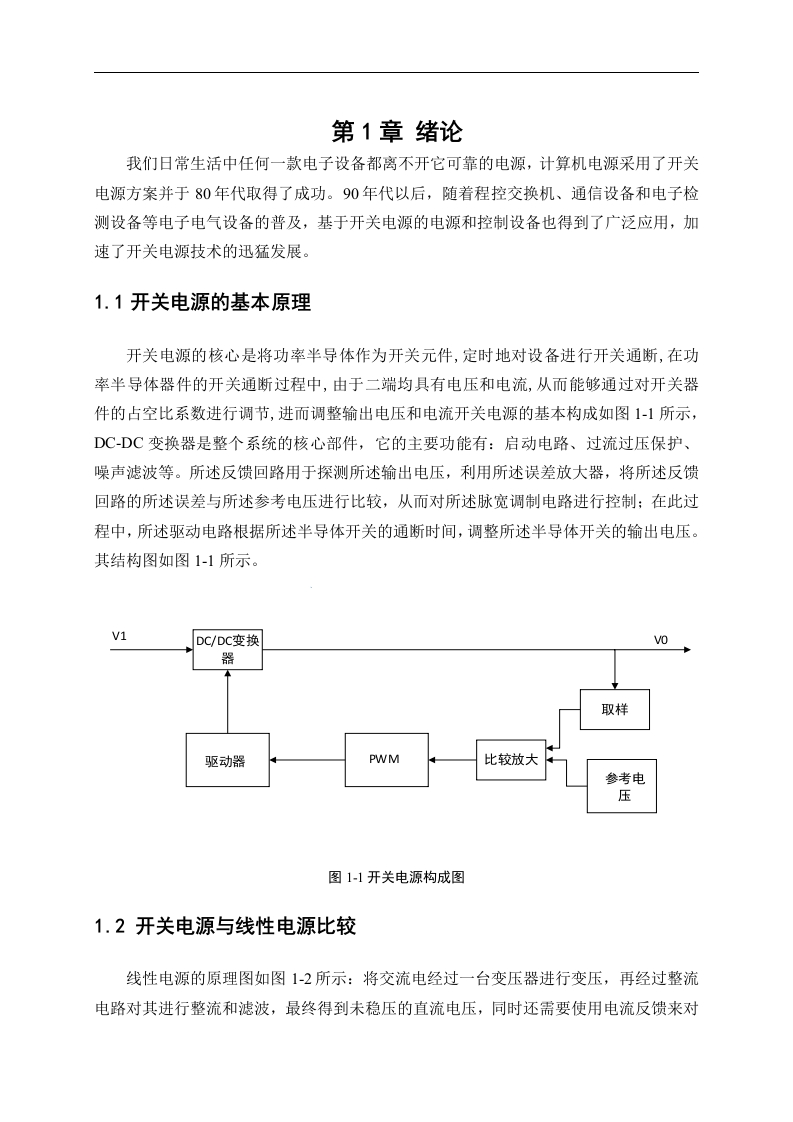

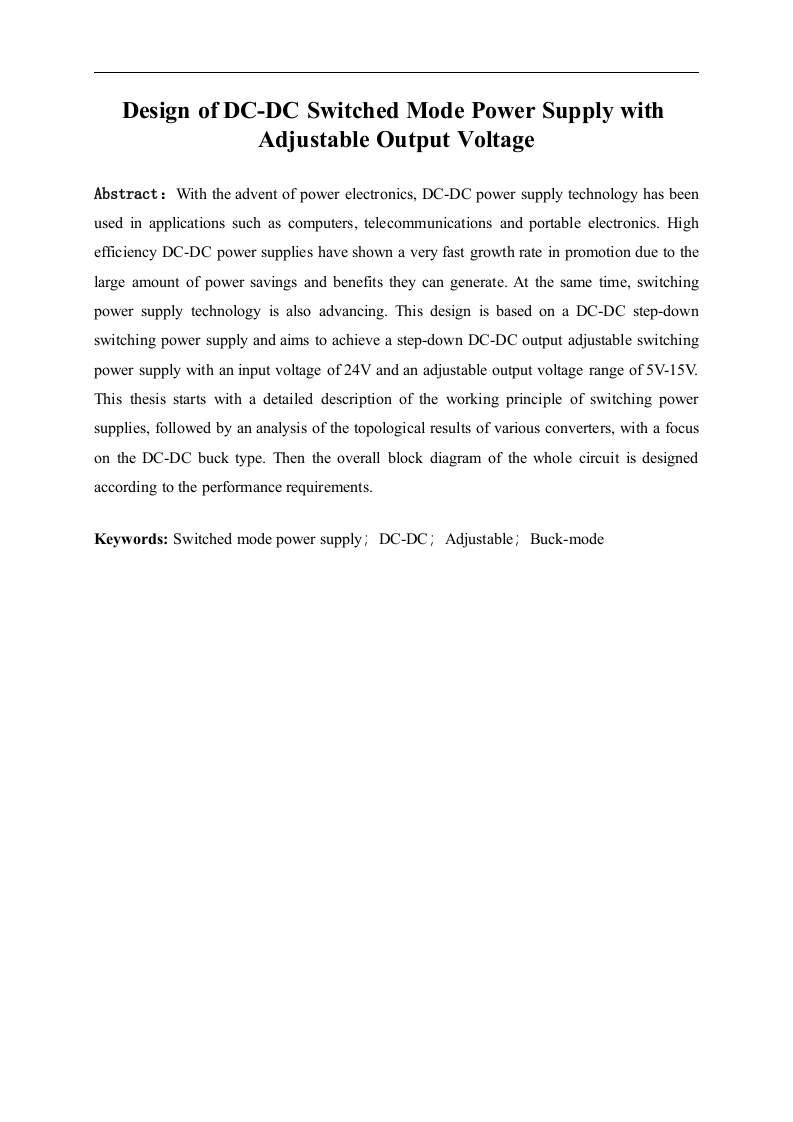

该论文以DC-DC降压型开关电源为基础，设计了一款输入电压为24V、输出可调电压范围在5V至15V之间的开关电源。论文详细阐述了开关电源的工作原理，对比了开关电源与线性电源的差异，并分析了DC-DC变换器的多种拓扑结构，重点研究了降压式（Buck）变换器。在此基础上，完成了整流管、变压器、电容、电感等关键元件的参数计算与选型，采用LM555CM定时器芯片构成多谐振荡器作为控制核心，结合Multisim仿真软件进行了电路设计与验证。最终电路包括驱动开关电路、LC滤波电路、过流检测电路和震荡电路，仿真结果验证了设计的可行性。
可解决的实际问题：
该设计为需要宽范围可调直流输出的应用场景提供了具体方案，例如工业控制、通信设备、便携式电子产品的电源适配。通过详细的参数计算和仿真验证，帮助读者理解降压型开关电源的设计流程，解决实际工程中电源输出电压不稳定、效率低下等问题。
正文内容：

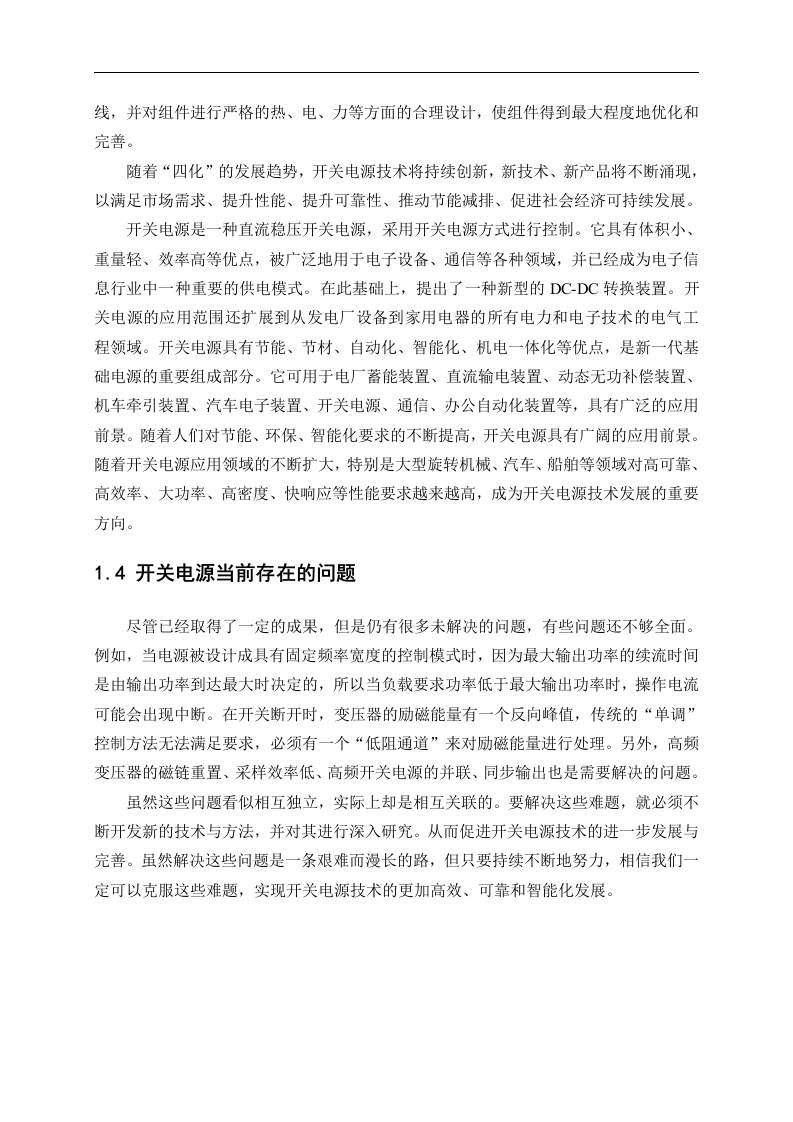

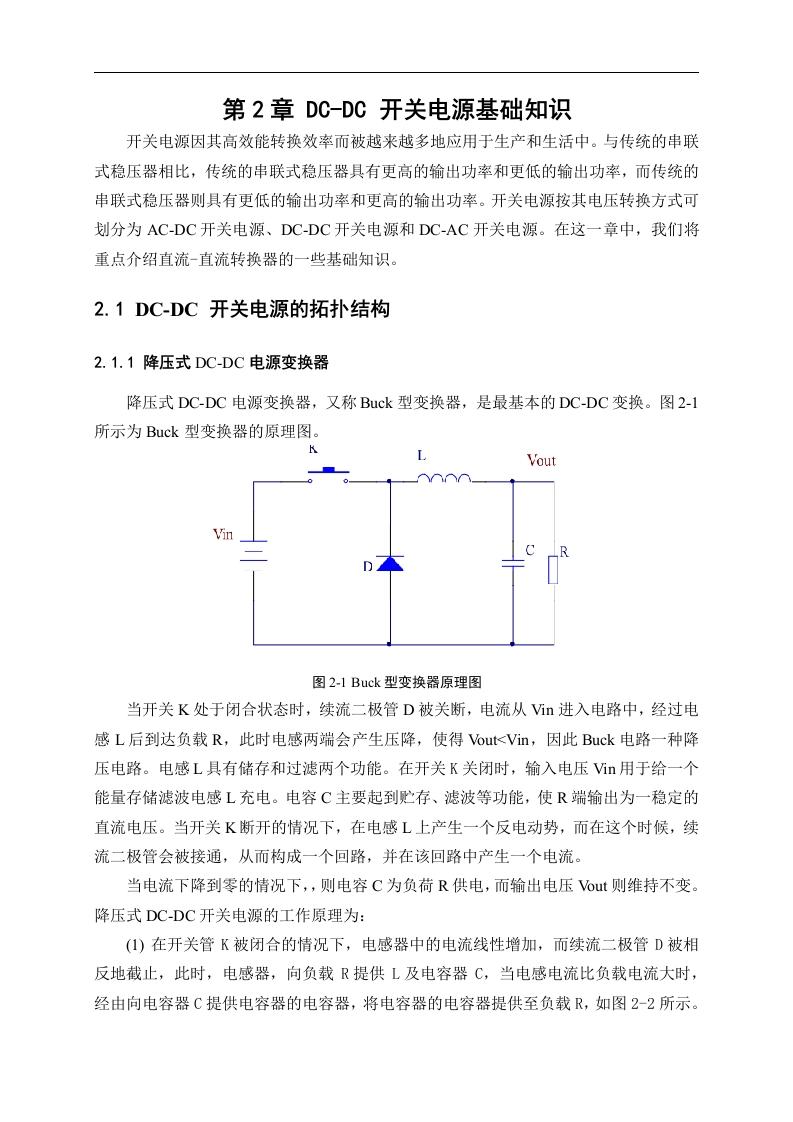

随着电力电子技术的快速发展，DC-DC开关电源凭借高效率、小体积等优势，已广泛应用于电脑、通讯和便携式电子设备。本设计以降压型DC-DC变换器为核心，目标为实现输入24V、输出可调5V至15V的开关电源。论文首先从开关电源的基本原理入手，阐述了其与线性电源的对比，指出开关电源在效率上的显著优势，同时分析了当前开关电源的发展趋势与存在的问题。在拓扑结构分析中，论文详细介绍了降压式、升压式、反激式和正激式四种DC-DC变换器，其中重点剖析了降压式变换器的工作模式与特性。通过深入分析降压型拓扑，为后续电路设计奠定了理论基础。
在参数计算与选型部分，论文针对整流管、变压器、电容、电感等核心元件进行了详细计算。变压器设计考虑了磁芯选择、匝数比和绕组损耗；电容和电感的参数则依据纹波电压和电流要求确定。二极管和电容器的选型遵循了耐压、电流和温度特性等工程准则。控制部分采用LM555CM定时器芯片构成多谐振荡器，该芯片具有成本低、稳定性好的特点，通过调节外部电阻和电容可精确控制开关频率与占空比。电路设计包括驱动开关电路、LC滤波电路、过流检测电路和震荡电路。驱动开关电路负责将PWM信号放大以驱动功率管；LC滤波电路用于平滑输出电压；过流检测电路实现保护功能；震荡电路由LM555CM构成，产生所需的开关信号。总电路图整合了上述模块，并在Multisim环境下进行了仿真。仿真结果显示，输出电压可在5V至15V范围内连续调节，纹波控制在合理范围内，验证了设计的正确性。
结论与建议：
该研究通过理论分析、参数计算与仿真验证，成功设计了一款输入24V、输出可调5V至15V的降压型DC-DC开关电源。关键数据包括：输入电压24V，输出电压可调范围5V至15V，采用LM555CM定时器芯片作为振荡器，通过Multisim仿真验证了电路功能。建议在实际制作中注意元器件的散热布局和PCB走线，以降低电磁干扰。后续可进一步优化效率，并加入软启动和同步整流技术。
文档评价：
该论文结构完整，从原理到设计再到仿真，逻辑清晰，参数计算详实，适合作为开关电源入门设计的参考模板。对于需要快速掌握降压型DC-DC可调电源设计方法的读者，具有较高的实用价值。
使用建议：
读者可参照论文中的参数计算方法，根据自身需求调整输入电压和输出范围。仿真部分可替换为其他EDA工具（如LTspice）进行验证。实际制作时，建议先搭建面包板测试，再转为PCB设计。
