三通道高频逆变电路设计（中期报告）

---

文档主要内容

文档类型：中期报告
适用人群：电力电子工程师、逆变器设计人员、电气工程专业学生、高频电源研发人员

文档核心内容：
该中期报告聚焦三通道高频逆变电路中的PWM波生成模块，详细阐述了模块实现的六大功能：开关控制、频率调节、死区时间调节、相位调节、过压保护及输出信号。核心算法通过一组控制字（K、T、H1至H5）与计数器配合，生成六路PWM波（A相两对、B相两对、C相两对），并精确控制频率、死区时间及相间相位关系。

可解决的实际问题：
帮助设计者理解如何通过数字控制字灵活配置高频逆变器的PWM波形参数，实现三相输出之间的相位同步与独立调节，同时确保死区时间可调以保护开关管，并集成过压保护逻辑。该文档为逆变器硬件调试与算法验证提供了明确的技术参考。

正文内容：
三通道高频逆变电路设计中，PWM波生成模块承担着将直流电转换为可控交流电的核心任务。该模块需同时实现开关控制、频率调节、死区时间调节、相位调节、过压保护以及输出信号生成六项功能，其中频率、死区时间、相位三个参数通过数字控制字直接设定，极大提升了系统的灵活性与可编程性。

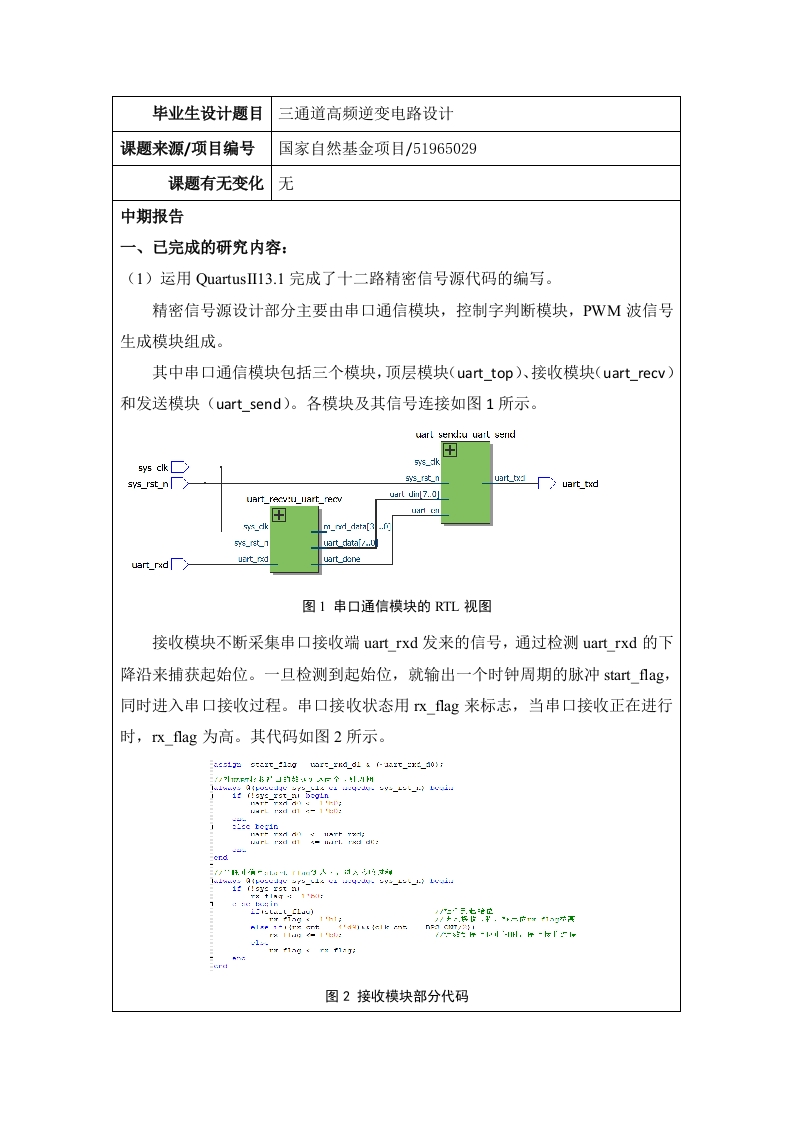

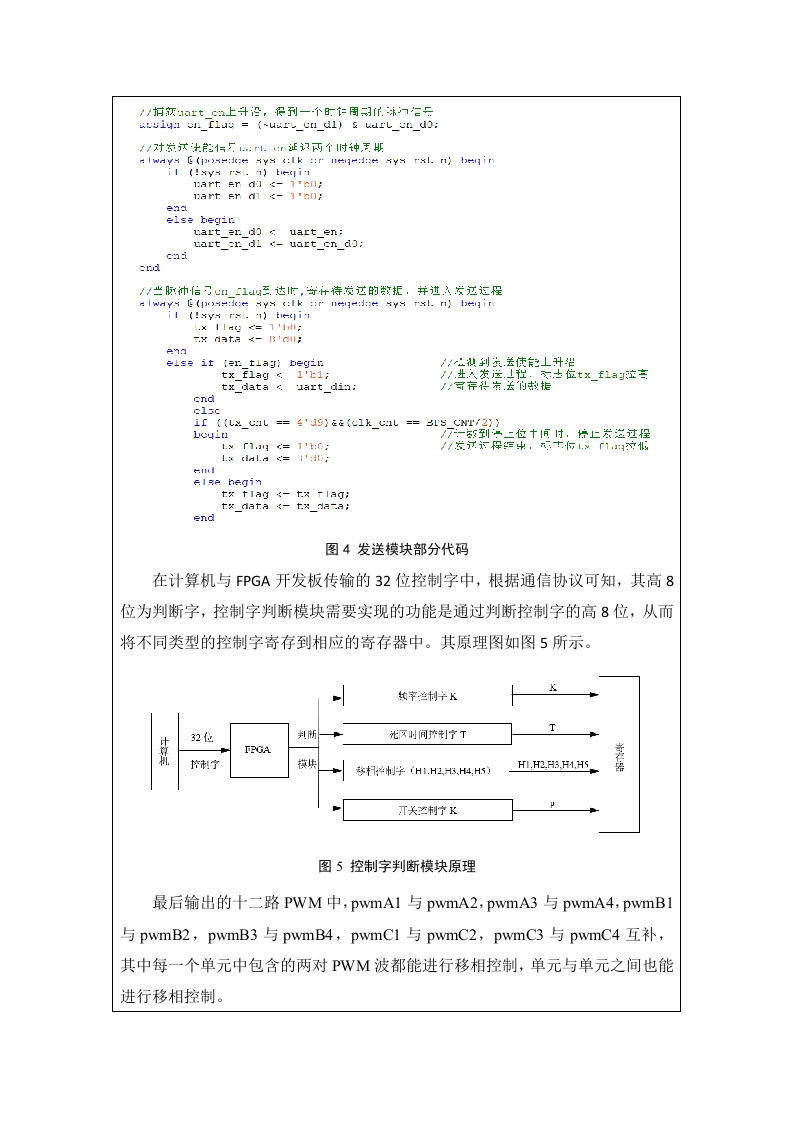

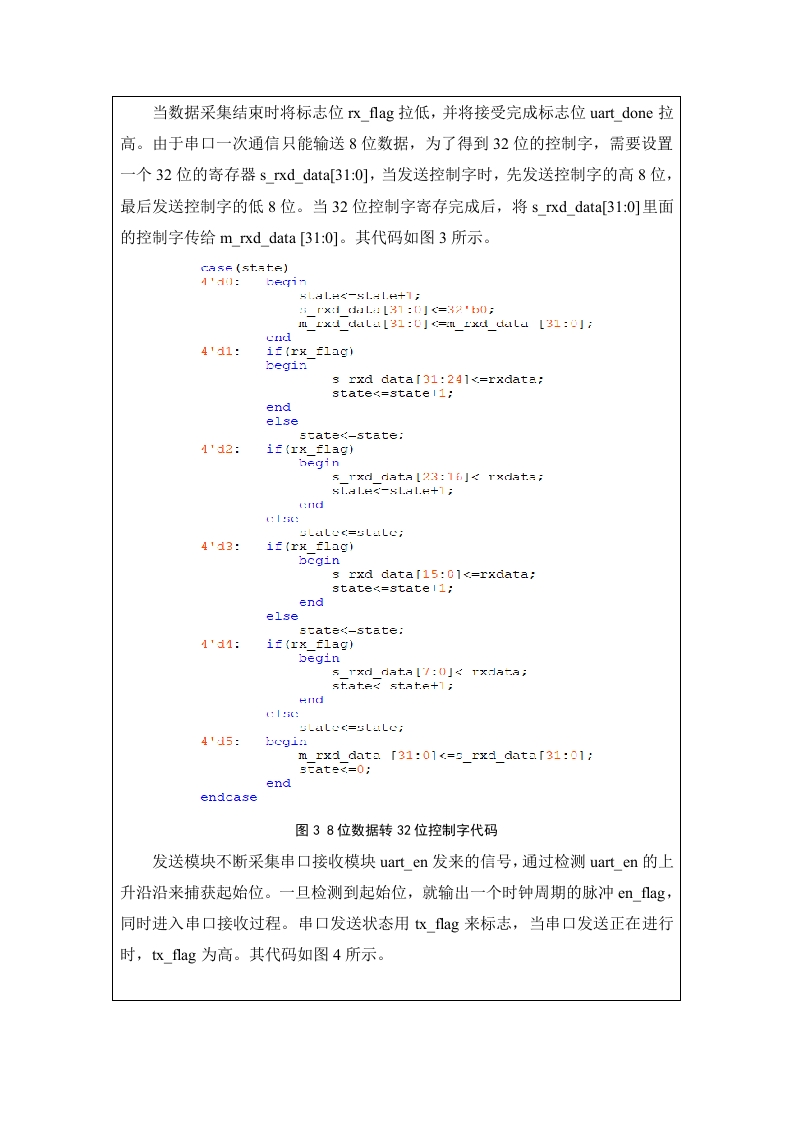

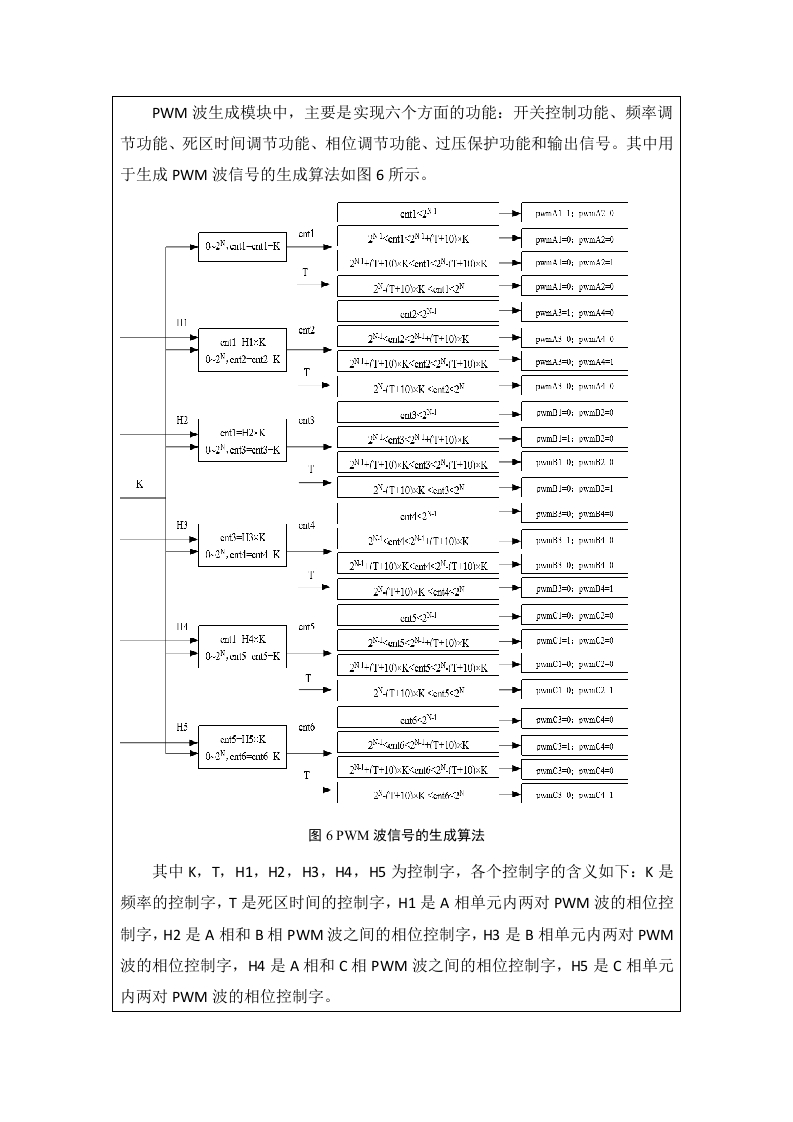

模块的生成算法采用基于计数器的比较逻辑，如图6所示。算法中定义了多个计数器（如cnt1、cnt2等）以及对应的PWM输出变量（如pwmA1、pwmA2、pwmB1等）。控制字K用于设定PWM波的基础频率，通过调整计数器的计数上限来改变周期；T控制死区时间，在互补PWM对之间插入延迟，防止上下桥臂直通；H1至H5则分别管理不同相内及相间的相位偏移。具体而言，H1调节A相单元内两对PWM波的相对相位，H2控制A相与B相之间的相位差，H3调节B相单元内两对PWM波的相位，H4控制A相与C相之间的相位差，H5调节C相单元内两对PWM波的相位。通过这五个相位控制字，可实现三相输出之间120度或任意角度的相位偏移，满足不同负载与拓扑需求。

算法执行时，计数器持续递增并与各控制字比较。例如，当cnt1达到与K相关的阈值时，pwmA1置为高电平；当cnt1达到与T相关的阈值时，pwmA2置为低电平，从而形成带死区的互补波形。类似逻辑应用于B相和C相，但各相的计数器独立运行，并通过H2、H4等控制字引入初始相位偏移。过压保护功能则通过监测输出信号幅值，当超过设定阈值时强制关闭PWM输出，确保电路安全。

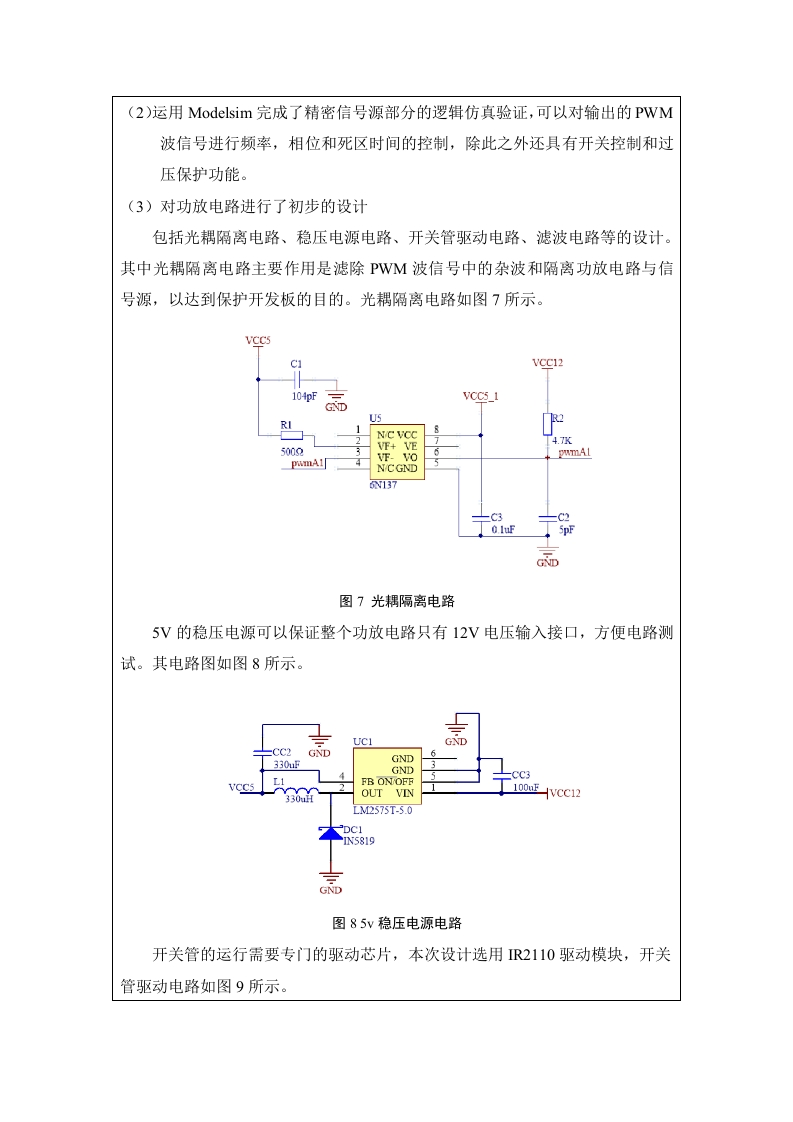

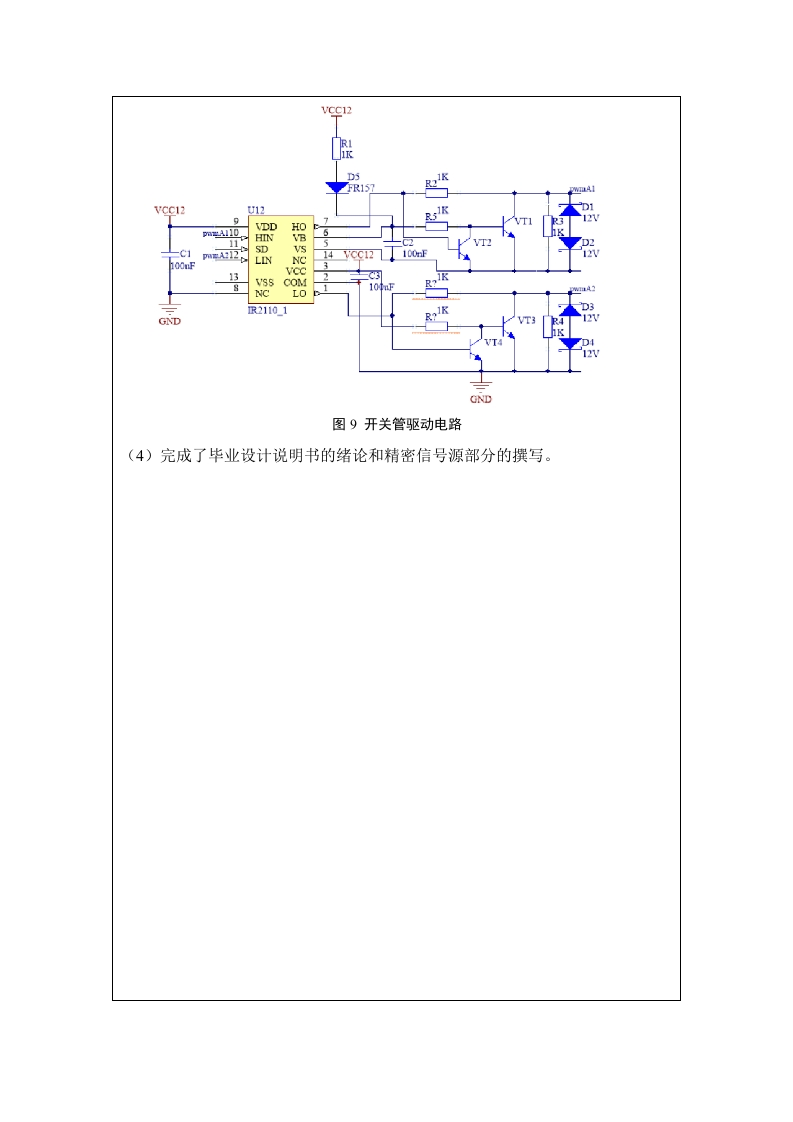

结论与建议：
该PWM波生成算法通过六个控制字实现了对三通道高频逆变器输出波形的全面数字控制，兼顾了频率、死区、相位及保护功能，结构清晰且易于在FPGA或微控制器中实现。建议设计者在实际应用中根据开关管特性合理设定死区时间T，并根据负载类型调整相位控制字H1至H5，以优化谐波抑制与效率。中期报告已验证算法逻辑的正确性，后续需结合硬件电路完成闭环测试。

文档评价：
报告内容详实，算法描述具有可操作性，控制字定义明确，为三通道高频逆变器的PWM生成提供了完整的技术方案。但OCR文本中存在部分符号混淆，建议参考原始代码或仿真波形进行验证。

使用建议：
适用于高频逆变器开发的中期阶段，可作为算法设计文档或技术参考。阅读时需结合图6的流程图理解计数比较逻辑，并注意控制字取值范围与硬件时钟频率的匹配关系。
