110kv变电所设计

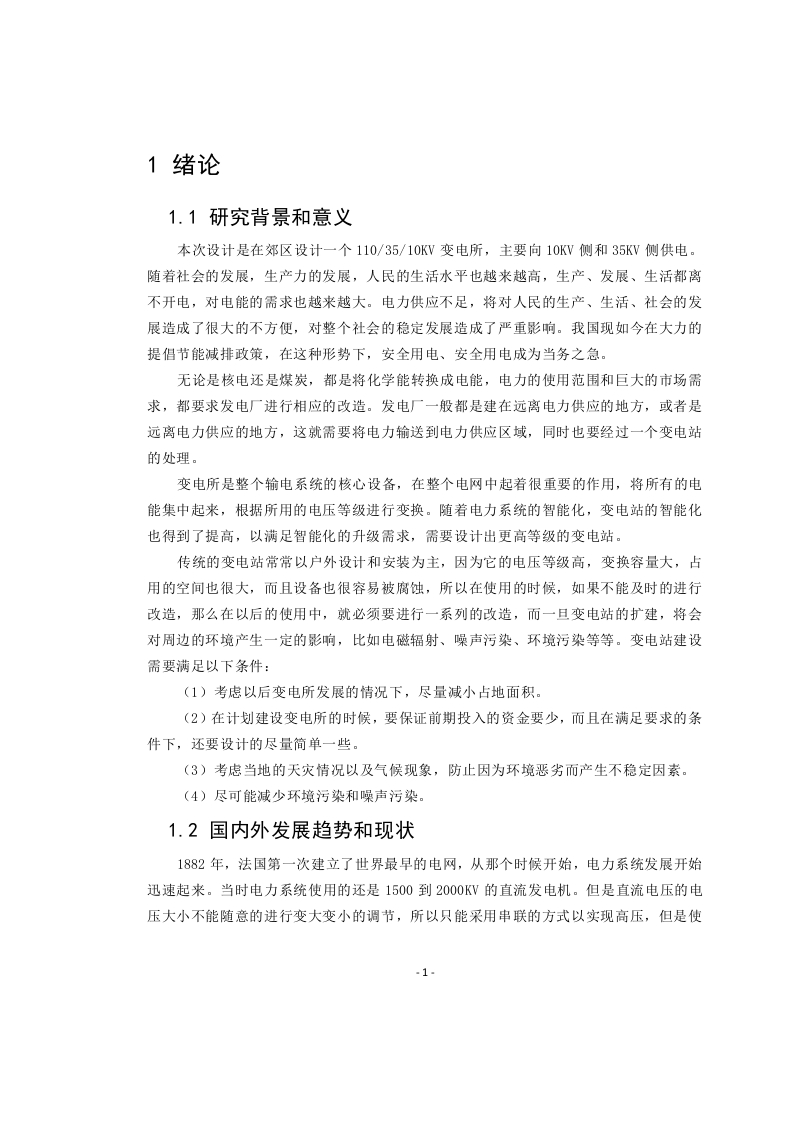

1绪论1.1研究背景和意义本次设计是在郊区设计一个110/35/10KV变电所，主要向10KV侧和35KV侧供电。随着社会的发展，生产力的发展，人民的生活水平也越来越高，生产、发展、生活都离不开电，对电能的需求也越来越大。电力供应不足，将对人民的生产、生活、社会的发展造成了很大的不方便，对整个社会的稳定发展造成了严重影响。我国现如今在大力的提倡节能减排政策，在这种形势下，安全用电、安全用电成为当务之急。无论是核电还是煤炭，都是将化学能转换成电能，电力的使用范围和巨大的市场需求，都要求发电厂进行相应的改造。发电厂一般都是建在远离电力供应的地方，或者是远离电力供应的地方，这就需要将电力输送到电力供应区域，同时也要经过一个变电站的处理。变电所是整个输电系统的核心设备，在整个电网中起着很重要的作用，将所有的电能集中起来，根据所用的电压等级进行变换。随着电力系统的智能化，变电站的智能化也得到了提高，以满足智能化的升级需求，需要设计出更高等级的变电站。传统的变电站常常以户外设计和安装为主，因为它的电压等级高，变换容量大，占用的空间也很大，而且设备也很容易被腐蚀，所以在使用的时候，如果不能及时的进行改造，那么在以后的使用中，就必须要进行一系列的改造，而一旦变电站的扩建，将会对周边的环境产生一定的影响，比如电磁辐射、噪声污染、环境污染等等。变电站建设需要满足以下条件：(1)考虑以后变电所发展的情况下，尽量减小占地面积。(2)在计划建设变电所的时候，要保证前期投入的资金要少，而且在满足要求的条件下，还要设计的尽量简单一些。(3)考虑当地的天灾情况以及气候现象，防止因为环境恶劣而产生不稳定因素。(4)尽可能减少环境污染和噪声污染。1.2国内外发展趋势和现状1882年，法国第一次建立了世界最早的电网，从那个时候开始，电力系统发展开始迅速起来。当时电力系统使用的还是1500到2000KV的直流发电机。但是直流电压的电压大小不能随意的进行变大变小的调节，所以只能采用串联的方式以实现高压，但是使.1-
