在线UPS设计

---

文档主要内容

这是一篇关于在线UPS设计的专业论文，属于工程技术类文档，适合电气工程、电力电子、自动化专业的学生、研究人员以及UPS系统设计工程师阅读。文档围绕基于DSP的串并联UPS展开，系统阐述了从选题背景到仿真验证的完整设计流程，能够帮助读者快速掌握串并联UPS的核心技术路线与实现方法。

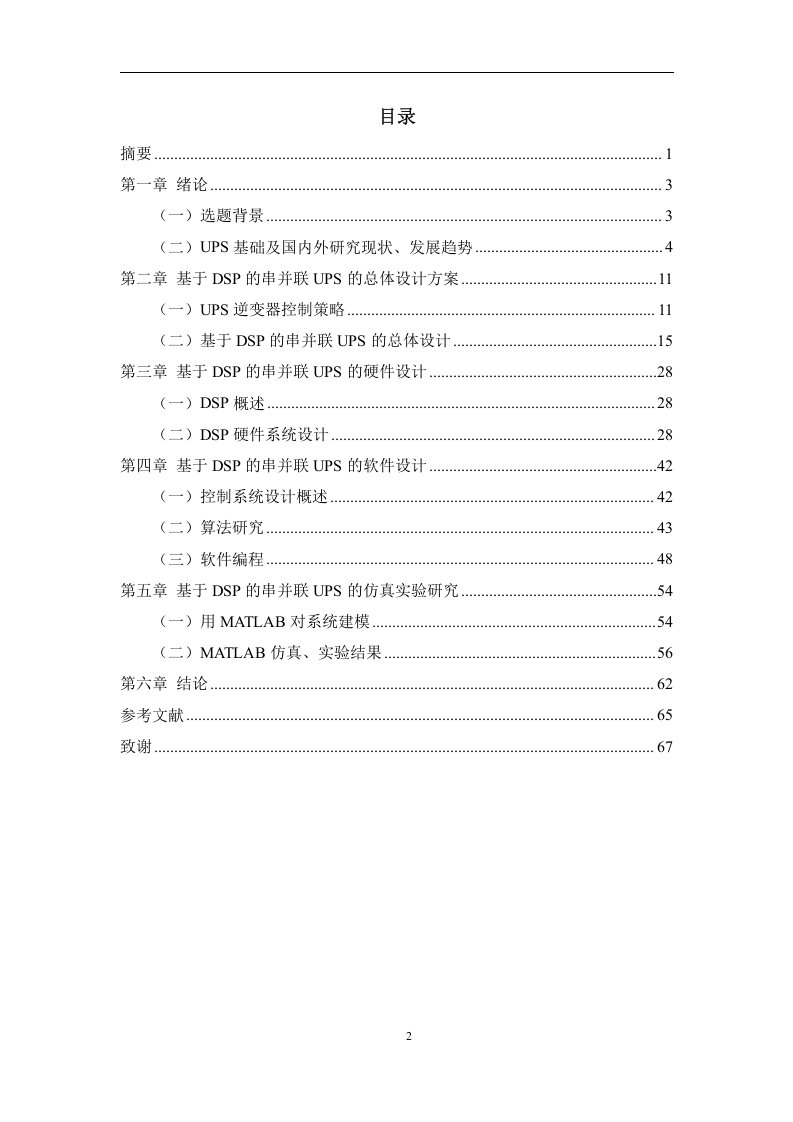

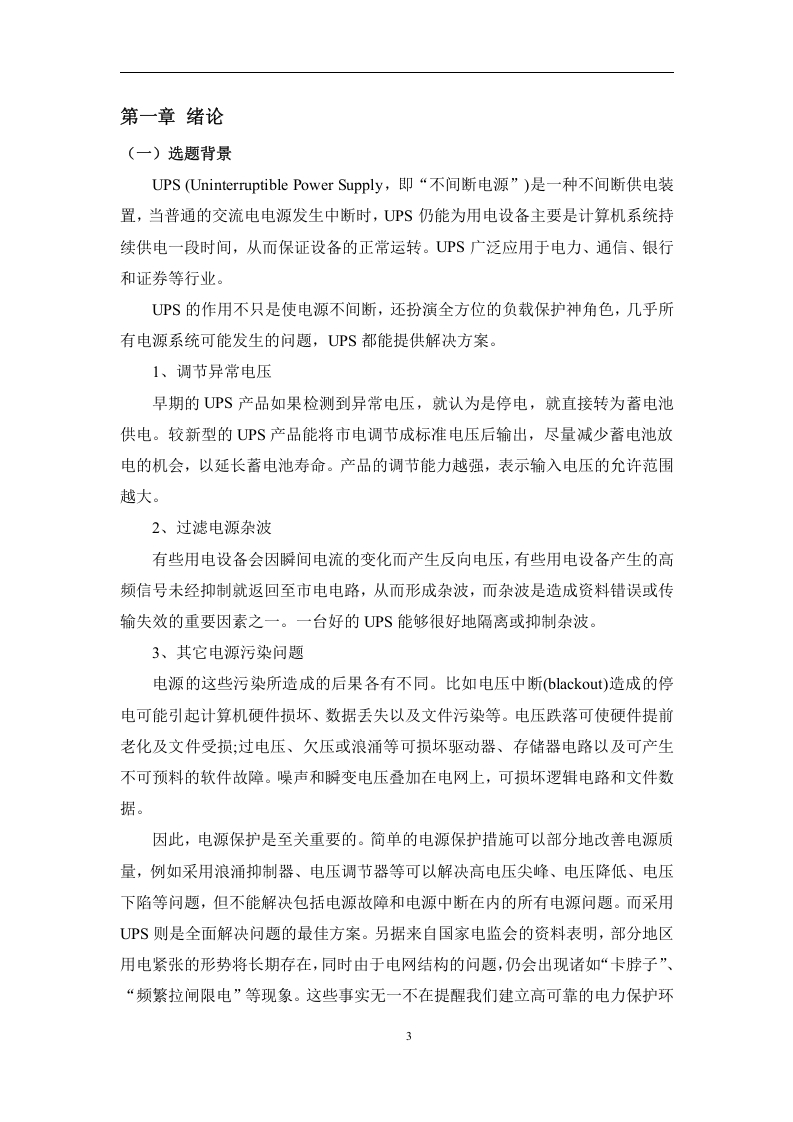

文档首先在绪论中明确了选题背景，指出不间断电源（UPS）在保障关键设备供电可靠性方面的重要性，并梳理了国内外UPS技术的研究现状与发展趋势。随后，第二章提出了基于DSP的串并联UPS总体设计方案，重点分析了逆变器控制策略，包括电压电流双闭环控制、空间矢量调制等关键技术，并给出了系统整体架构。第三章详细介绍了硬件设计，涵盖DSP芯片选型、主电路参数计算、驱动电路与采样电路设计等内容。第四章转向软件设计，阐述了控制系统总体框架、核心算法（如PID调节、锁相环）以及基于DSP的编程实现。第五章通过MATLAB对系统进行建模与仿真，展示了不同工况下的输出电压、电流波形，仿真结果验证了所设计UPS具有良好的动态响应与稳态精度。第六章总结全文，指出该方案在提高供电质量、实现串并联冗余运行方面具有显著优势。

文档的核心价值在于提供了一套从理论到实践的完整设计参考，尤其适合需要开发高性能在线UPS的工程人员。关键结论表明，基于DSP的串并联UPS能够有效解决传统UPS在谐波抑制、切换时间、冗余扩展等方面的不足。全文结构清晰，数据详实，可直接用于教学、科研或产品开发的前期论证。
