重型载货汽车转向系设计说明书

　　重型载货汽车转向系设计说明书

　　文档类型：设计说明书
　　适用人群：汽车工程专业学生、车辆设计工程师、转向系统研发人员、汽车维修技术人员

　　文档核心价值

　　本说明书系统梳理了重型载货汽车转向系的设计要求与基本参数，为转向系的结构选型、性能校核及安全设计提供直接参考依据。阅读后可快速掌握转向系必须满足的机动性、操纵轻便性、回正性、防伤性等核心指标，以及整车尺寸、轴距、整备质量等关键设计输入数据。

　　转向系设计基本要求

　　重型载货汽车转向系需满足六项基本要求：

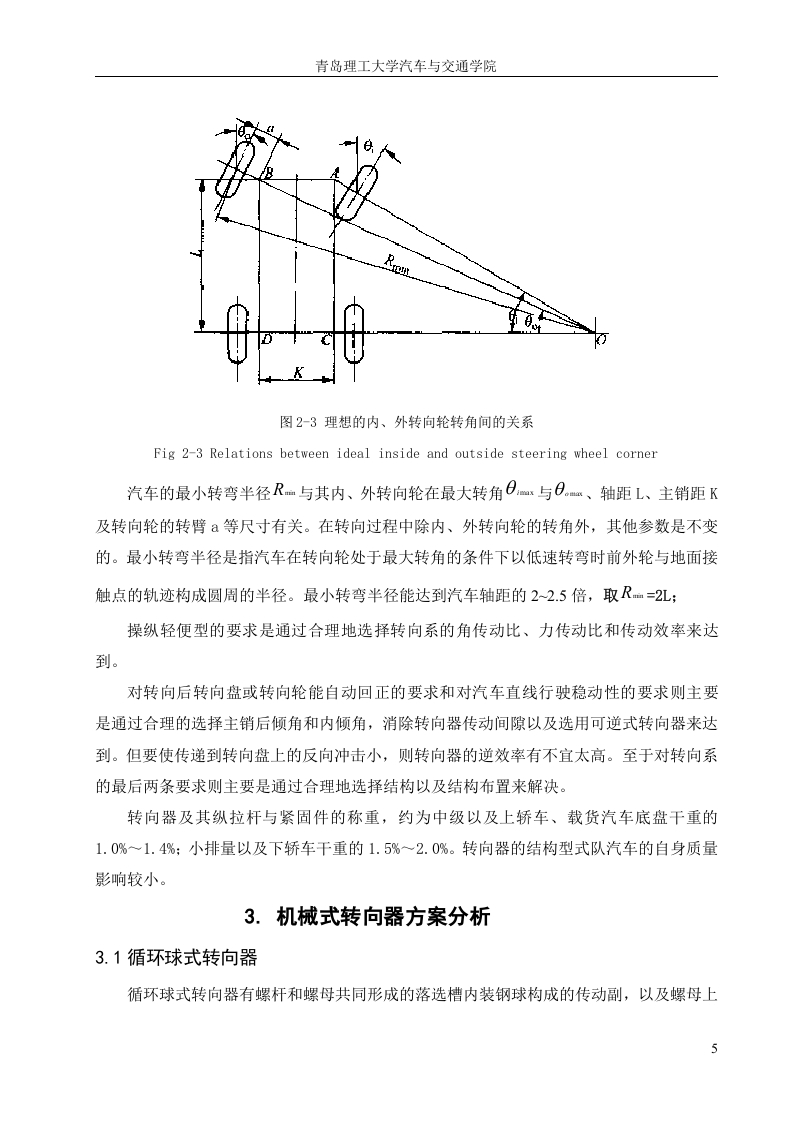

　　1. 汽车转弯时，全部车轮应绕瞬时转向中心旋转，避免侧滑。
　　2. 操纵轻便，作用于转向盘上的转向力小于200N。

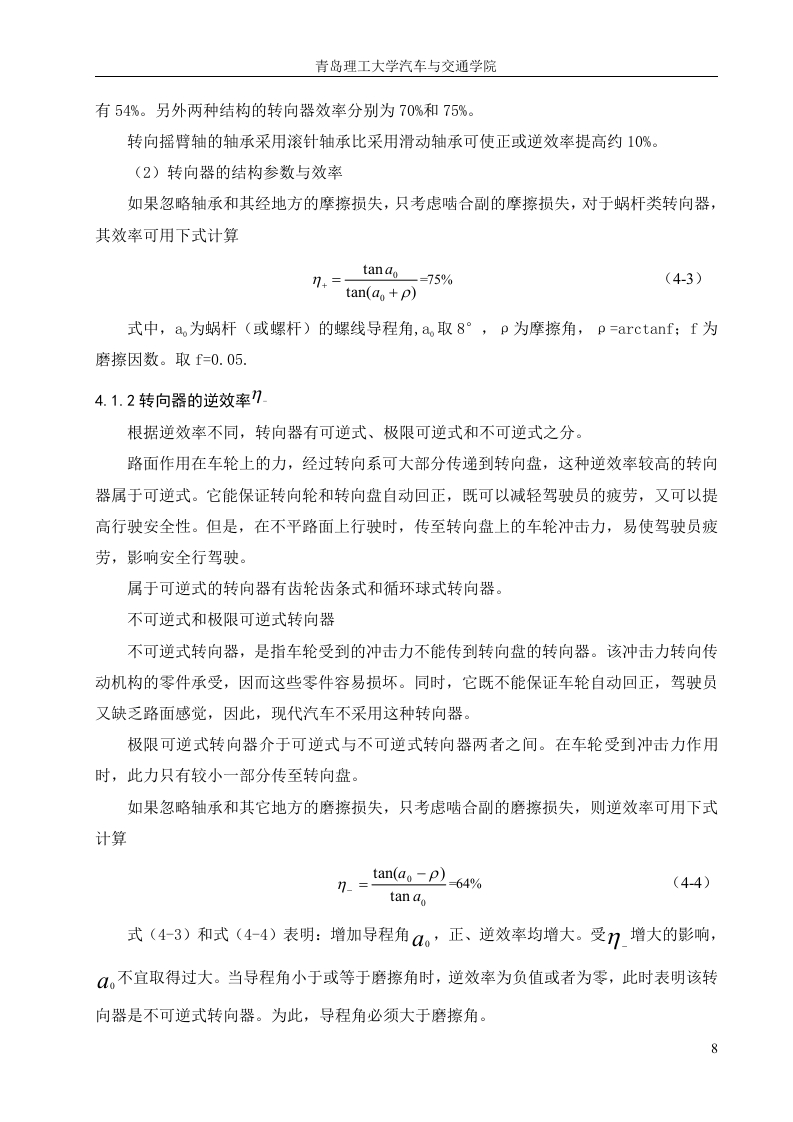

　　3. 转向系的角传动比在23～32之间，正效率60%以上，逆效率50%以上。
　　4. 转向灵敏，响应迅速。
　　5. 转向器和转向传动机构中应设有间隙调整机构，保证长期使用精度。
　　6. 转向系应具备防伤装置，在碰撞时减轻对驾驶员的伤害。

　　设计基本参数

　　该车型整车尺寸为11976mm×2395mm×3750mm，采用四轴布局，轴距组合为1950mm+4550mm+1350mm。整备质量12000kg，轮胎气压0.74MPa。这些参数直接影响转向负荷、转向器选型及传动比设计。

　　转向系分析要点

　　对转向系的功能要求

　　转向系需保证汽车在有限场地内具有迅速和小半径转弯的能力，同时操作轻便。全部车轮应绕一个瞬时转向中心旋转，不允许出现侧滑。传给转向盘的反冲力应尽可能小，转向后转向盘应能自动回正，使汽车保持稳定的直线行驶状态。发生车祸时，当转向盘和转向轴因车架与车身变形而后移，转向系统应具备保护机构，防止伤及乘员。

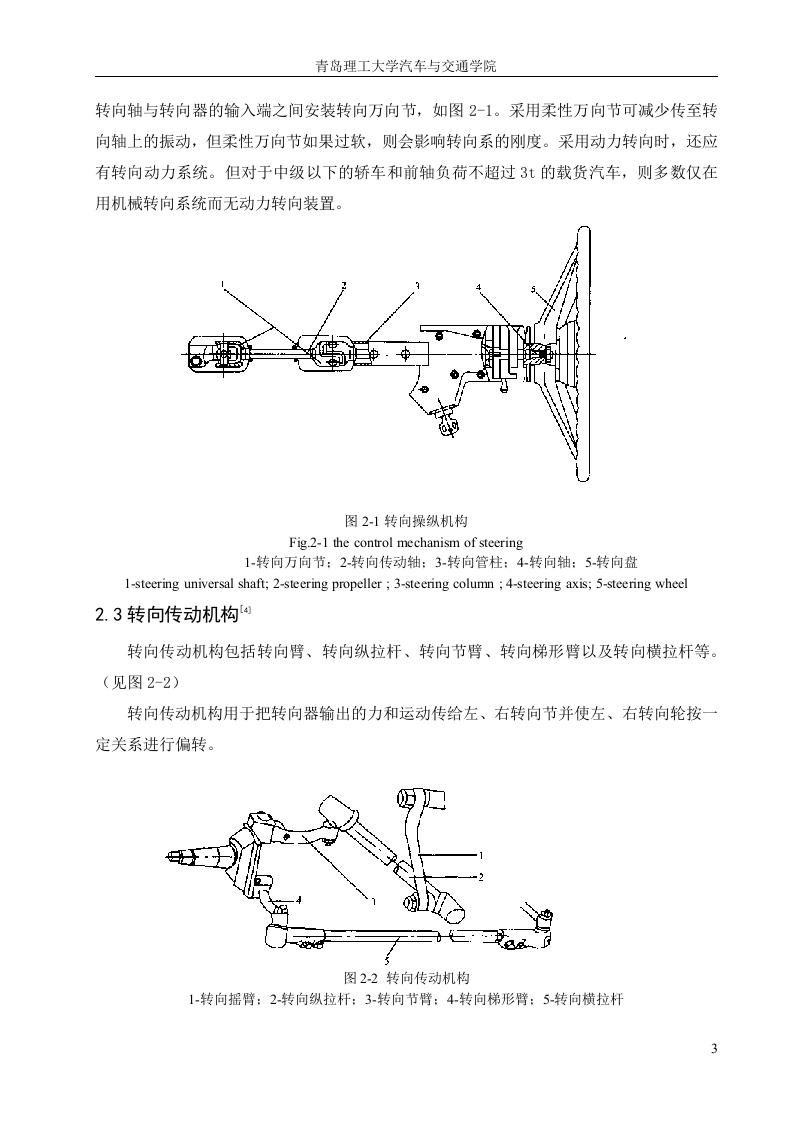

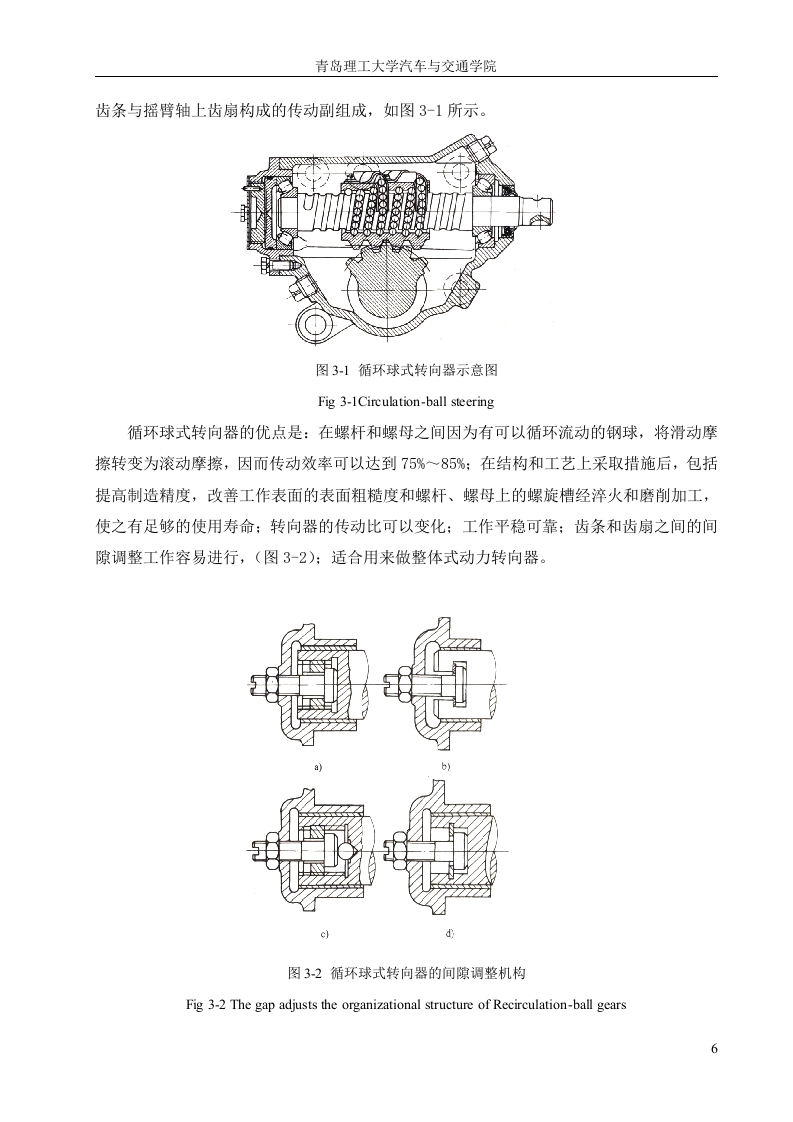

　　转向操纵机构组成

　　转向操纵机构包括转向盘、转向轴、转向管柱。为便于布置、减小因装置位置误差及部件相对运动引起的附加载荷，同时提高汽车正面碰撞安全性并方便拆装，设计中需合理优化这些部件的连接方式与空间位置。

　　总结

　　本说明书完整覆盖了重型载货汽车转向系从设计输入到功能验证的核心环节，尤其突出了操纵轻便性、传动效率、防伤结构等关键指标。对于从事商用车转向系统设计或教学的人员，该文档提供了可直接引用的参数范围与设计要求，有助于快速建立设计框架并避免常见遗漏。
