刀具CAD技术

　　文档类型：硕士学位论文节选，适配人群为机械工程、计算机辅助设计与制造领域的科研人员、高校师生及从事CAD/CAM系统开发的工程师。

　　文档核心价值：系统梳理了刀具CAD技术从实体建模理论到主流商业软件技术特征的演进脉络，清晰呈现了边界表示法（B-Rep）与构造实体几何法（CSG）在软件开发中的实际应用，并对比分析了高端UNIX工作站与中低端微机CAD系统的技术差异，为读者理解CAD技术标准化、集成化、智能化发展趋势提供了关键参考。

　　正文内容：

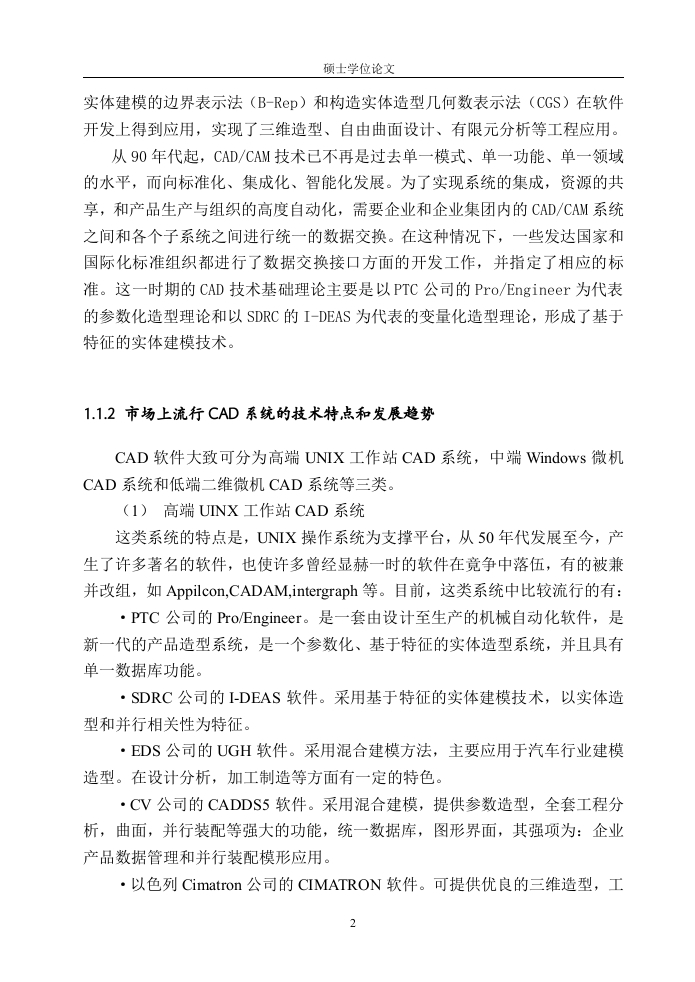

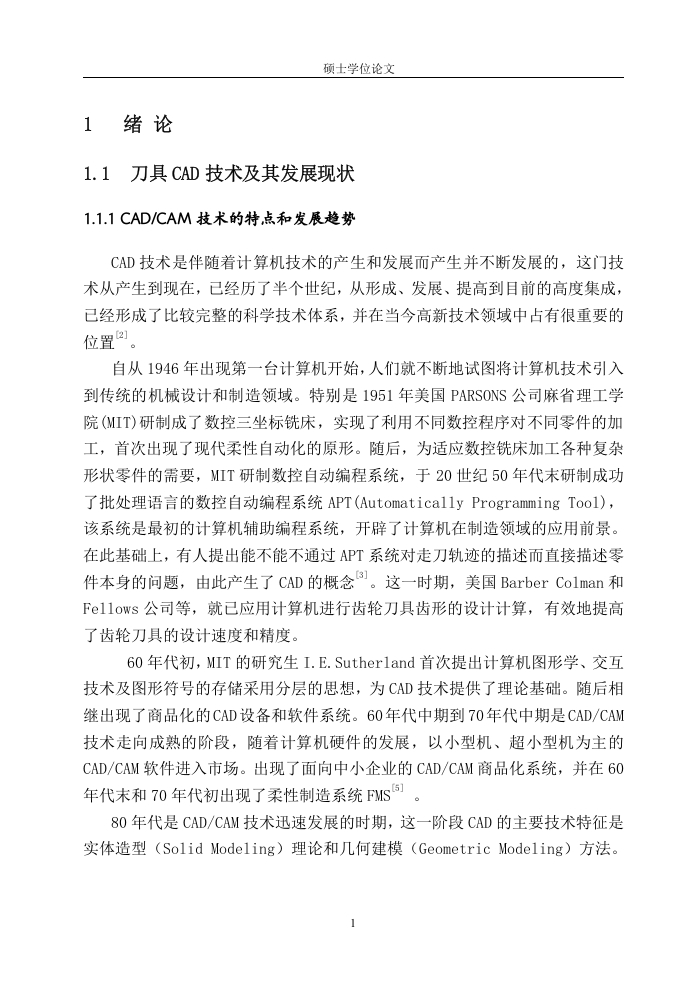

　　刀具CAD技术的理论基础建立在实体建模的两种核心表示法之上。边界表示法（B-Rep） 与构造实体几何法（CSG） 在软件开发中得到了广泛应用，成功实现了三维造型、自由曲面设计及有限元分析等关键工程功能。自20世纪90年代起，CAD/CAM技术已突破过去单一模式、单一功能与单一领域的局限，全面向标准化、集成化、智能化方向演进。为实现系统集成、资源共享以及产品生产与组织的高度自动化，企业和企业集团内部的CAD/CAM系统之间、各子系统之间必须进行统一的数据交换。在此背景下，发达国家与国际标准化组织积极开发数据交换接口，并制定了相应标准。

　　这一时期的CAD技术基础理论主要分为两大流派。以PTC公司Pro/Engineer为代表的参数化造型理论，以及以SDRC公司I-DEAS为代表的变量化造型理论，两者共同推动了基于特征的实体建模技术的成熟。市场上流行的CAD系统大致可分为三类：高端UNIX工作站CAD系统、中端Windows微机CAD系统以及低端二维微机CAD系统。高端UNIX工作站CAD系统以UNIX操作系统为支撑平台，经过数十年发展，涌现出多款著名软件，同时也经历了激烈的市场竞争与兼并重组，例如Appilcon、CADAM、Intergraph等品牌已逐渐落伍。

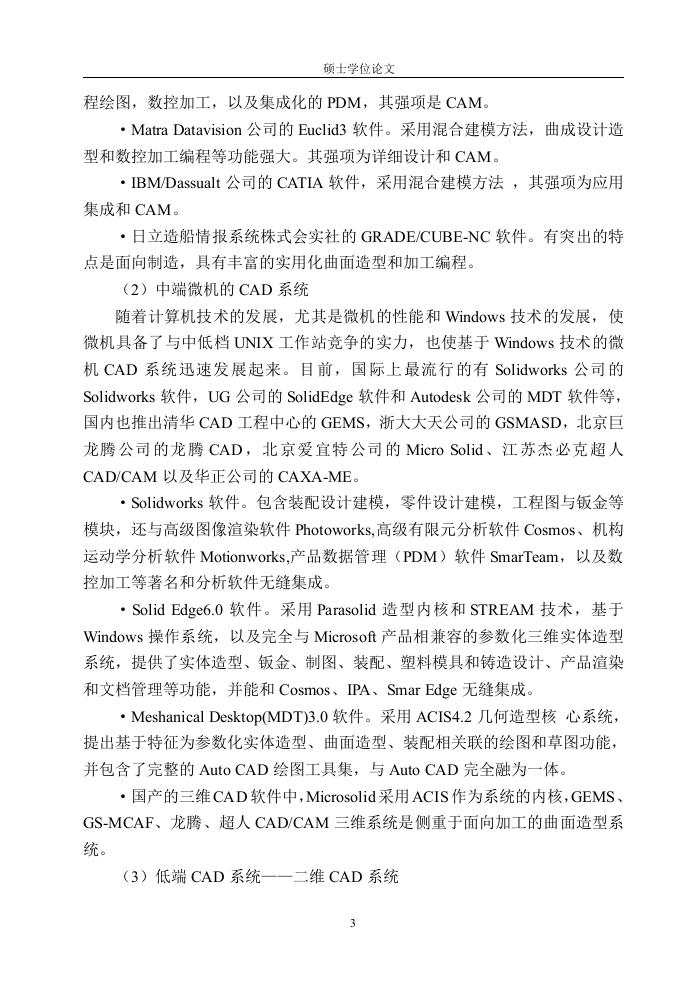

　　当前高端系统中较为流行的软件包括：PTC公司的Pro/Engineer，这是一套从设计到生产的机械自动化软件，属于新一代产品造型系统，具备参数化、基于特征的实体造型能力，并采用单一数据库功能。SDRC公司的I-DEAS软件，采用基于特征的实体建模技术，以实体造型和并行相关性为主要特征。EDS公司的UGH软件，采用混合建模方法，主要应用于汽车行业建模造型，在设计分析、加工制造方面具有特色。CV公司的CADDS5软件，同样采用混合建模，提供参数造型、全套工程分析、曲面设计及并行装配等强大功能，拥有统一数据库与图形界面，其强项在于企业产品数据管理与并行装配模型应用。以色列Cimatron公司的CIMATRON软件，可提供优良的三维造型功能。

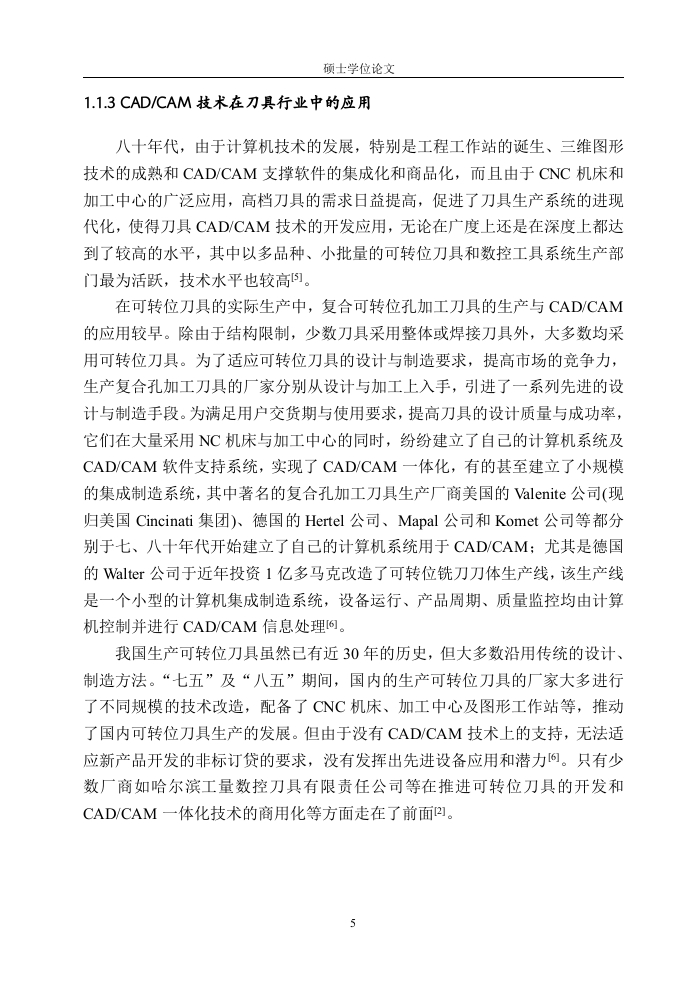

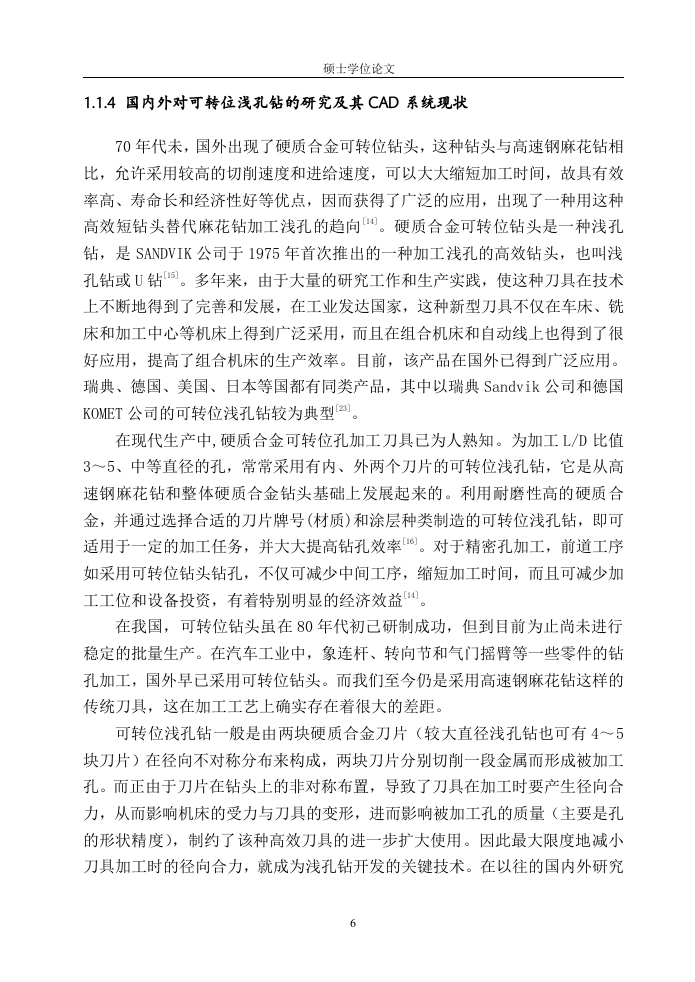

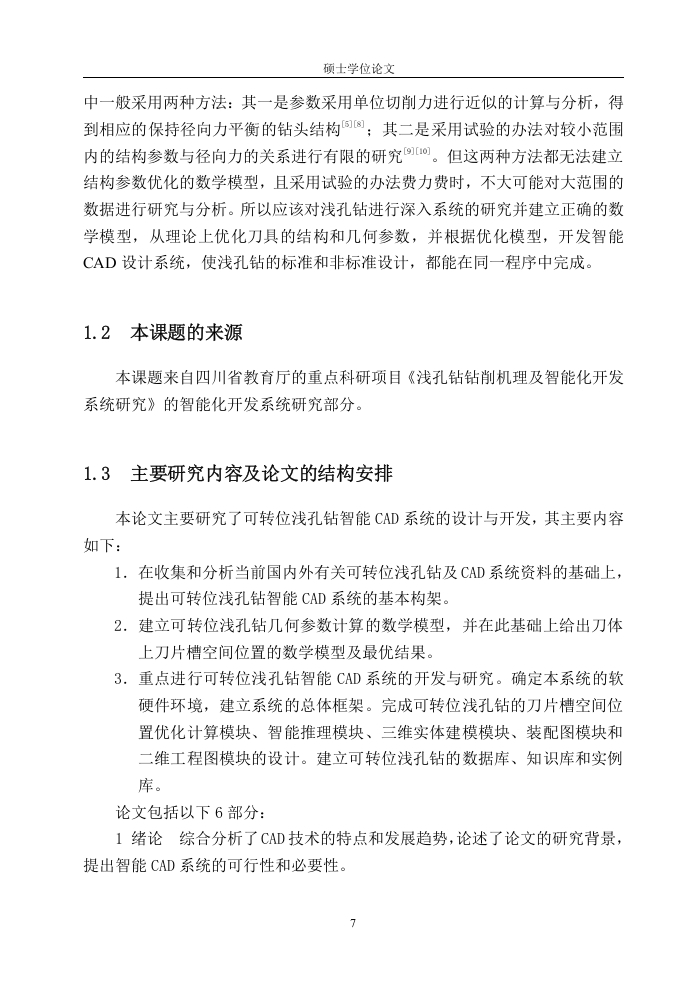

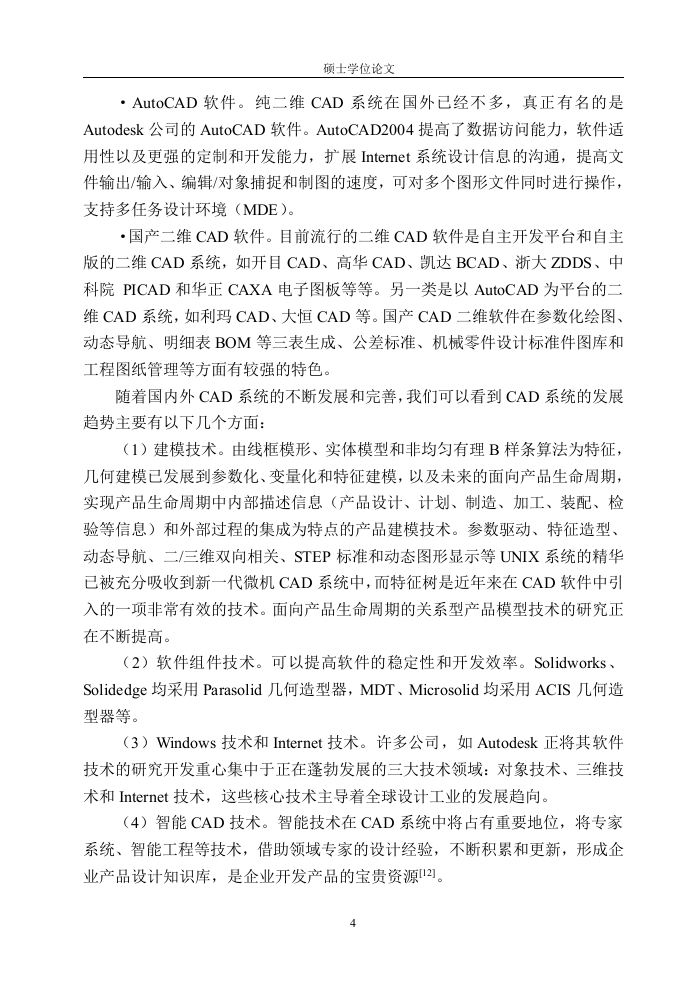

　　总结：该文档通过梳理实体建模理论（B-Rep与CSG）的工程应用，揭示了刀具CAD技术从单一功能向集成化、智能化发展的必然趋势。同时，对主流高端CAD系统技术特点的对比分析，为读者在系统选型、技术路线决策及理解行业标准方面提供了客观依据。
