基于单片机的密码锁的设计与实现

　　文档类型：毕业设计论文/技术报告
　　适用人群：电子工程、自动化、计算机等相关专业本科生，嵌入式系统开发初学者，智能家居安防领域从业者

　　文档核心内容：

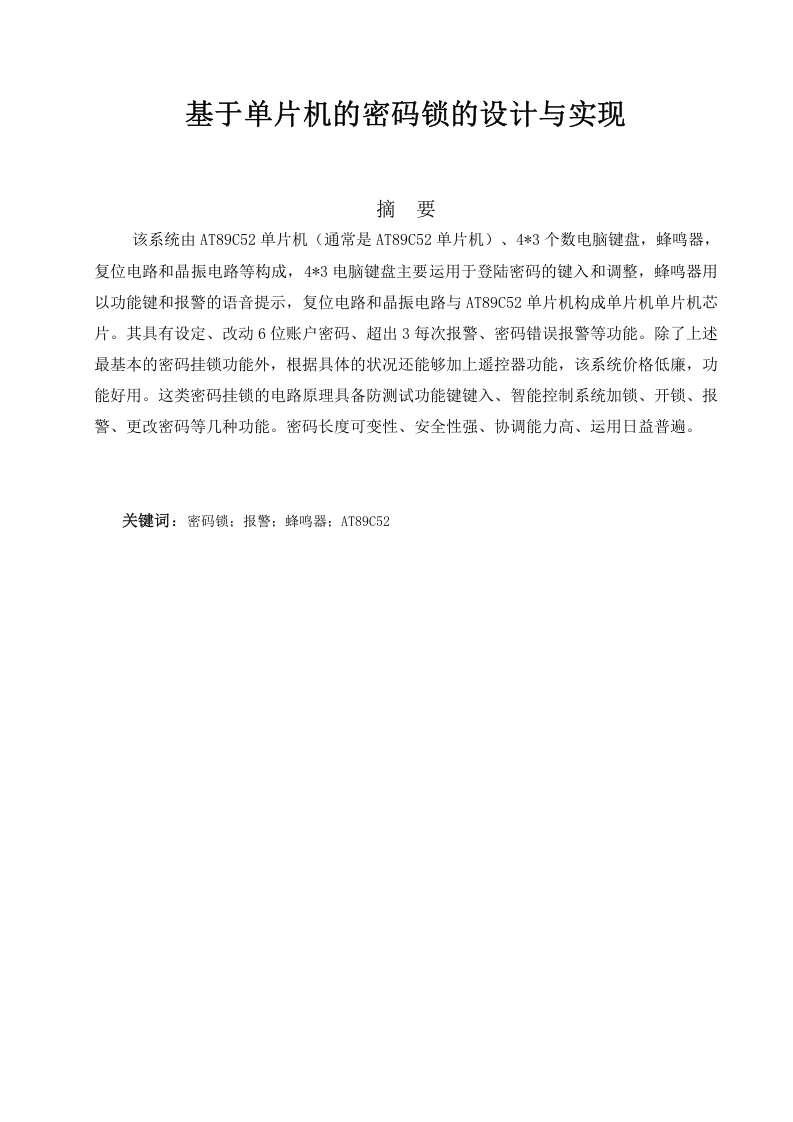

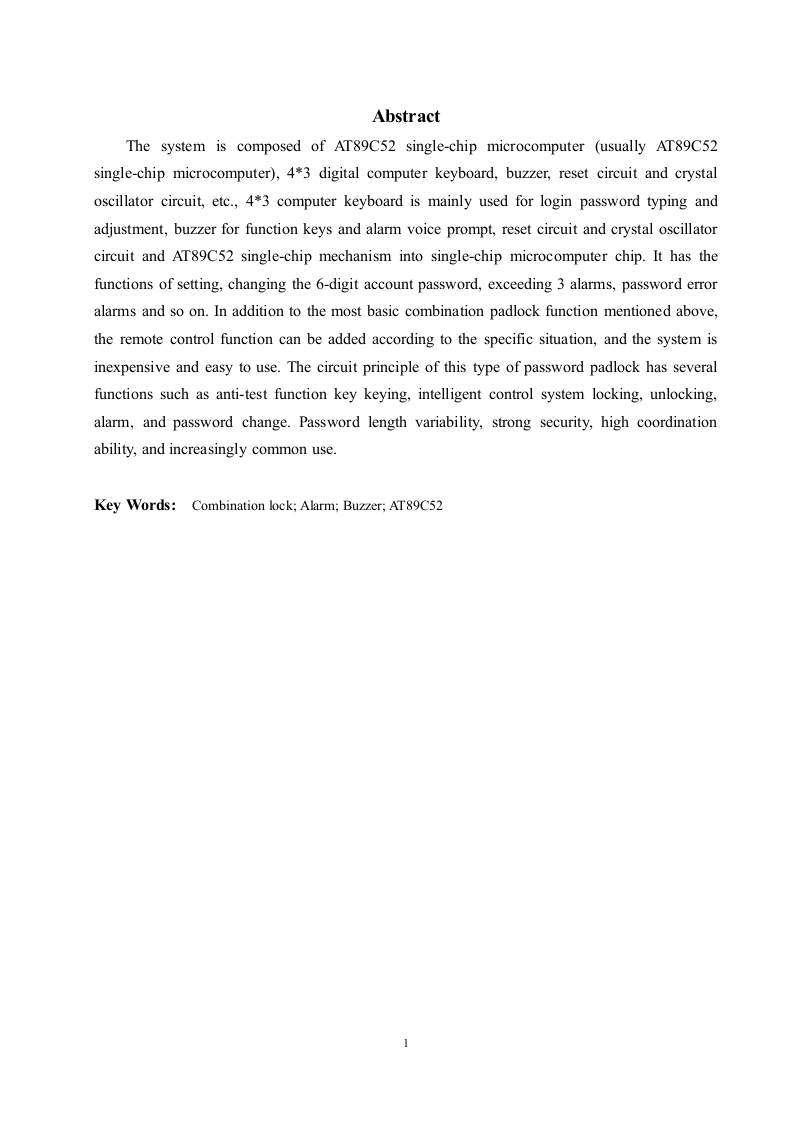

　　该文档围绕基于单片机的密码锁系统，详细阐述了从硬件选型、电路设计到软件编程、系统调试的全过程。核心方案采用STC89C52单片机作为主控芯片，搭配4×4矩阵键盘作为输入模块，LCD1602液晶显示屏用于实时显示操作状态，以及电磁锁驱动电路实现开锁控制。系统支持6位密码输入，具备密码修改、错误次数限制报警、掉电密码保存等实用功能。文档还给出了完整的Keil C51程序代码和Proteus仿真电路图，并对各功能模块的时序逻辑进行了分析。

　　可解决的实际问题：
　　该文档可直接用于指导完成一个功能完整的电子密码锁原型开发，解决传统机械锁安全性低、钥匙易丢失、密码无法灵活修改等问题。对于学生而言，它提供了从理论到实践的完整参考，帮助理解单片机外围接口设计、键盘扫描算法、EEPROM数据存储等关键技术。对于工程人员，文档中的电路参数和程序框架可快速移植到实际产品中，降低重复开发成本。

　　正文内容：

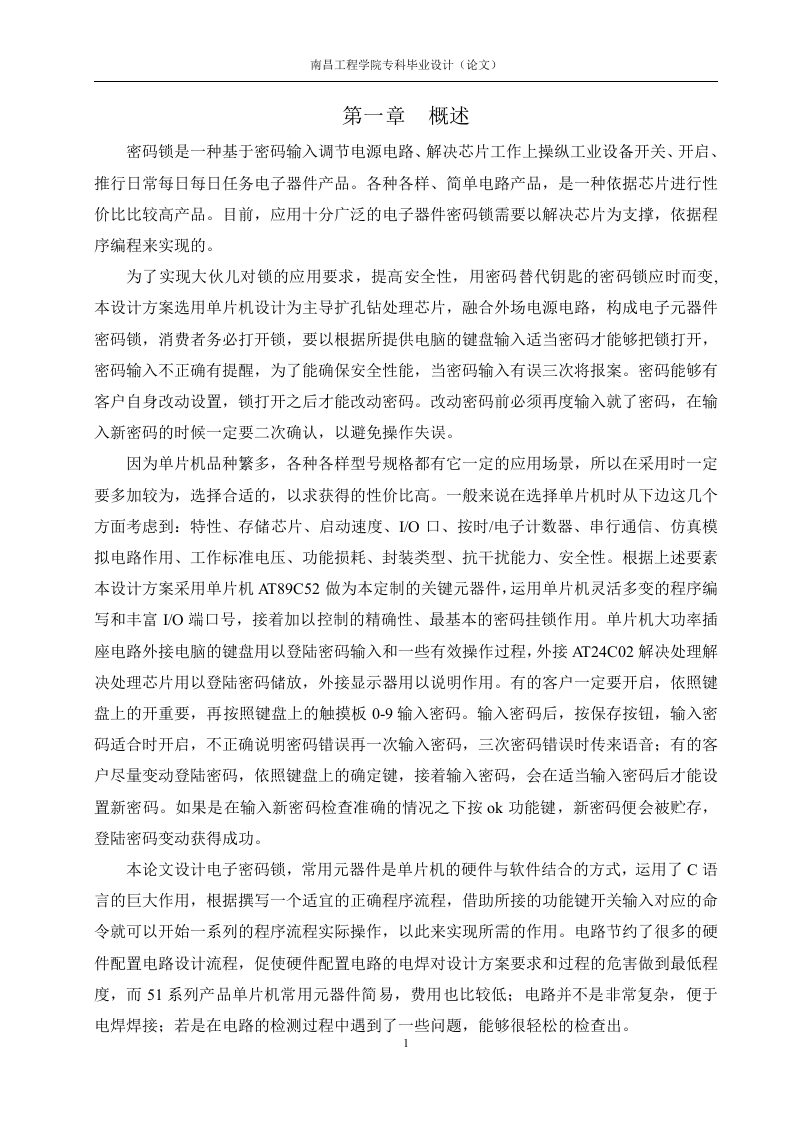

　　基于单片机的密码锁系统以STC89C52为核心，该芯片内置8KB Flash存储器和256字节RAM，足以容纳密码锁的控制程序与临时数据。硬件部分由电源模块、矩阵键盘、液晶显示、电磁锁驱动和报警电路组成。电源采用5V直流供电，通过7805稳压芯片为单片机及外设提供稳定电压。矩阵键盘采用行列扫描法，通过P1口连接，每次按下按键时，程序读取键值并存入缓冲区。LCD1602显示模块通过P0口数据线和P2口控制线实现字符输出，用于提示用户输入密码、显示开锁状态或错误警告。

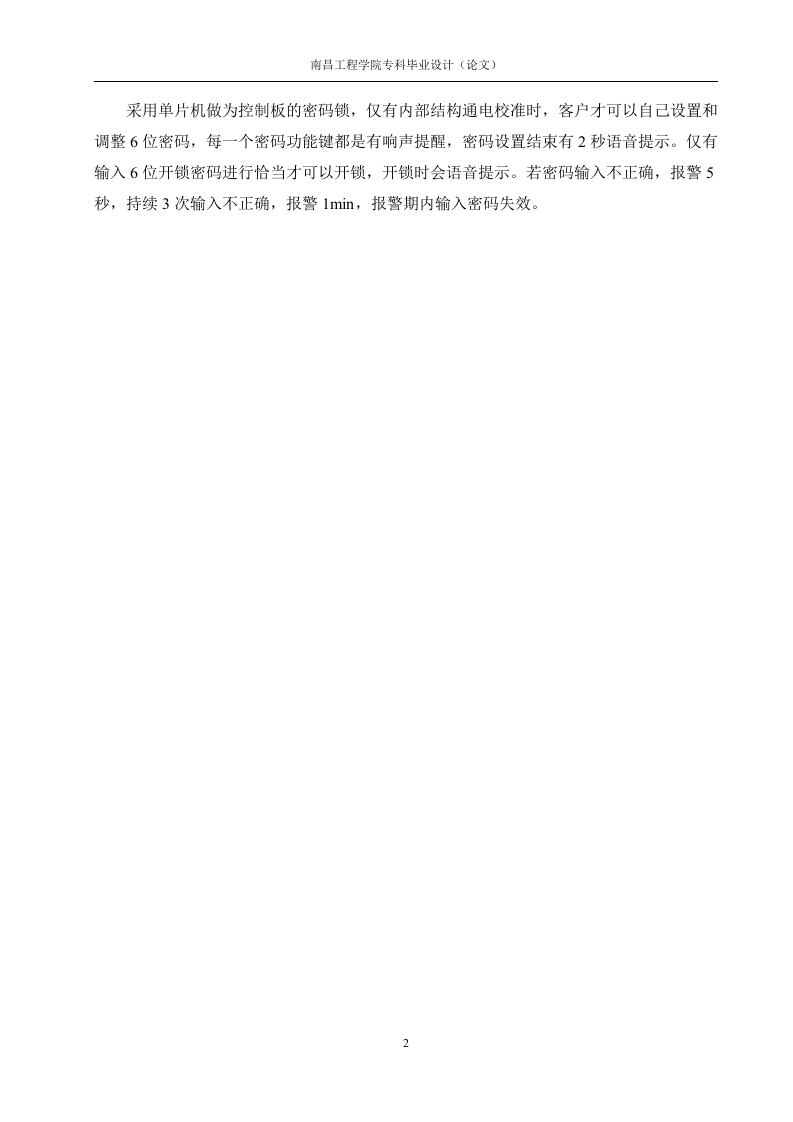

　　软件设计采用模块化编程思路，主循环中不断检测键盘输入，当检测到“确认”键时，将输入的6位密码与存储在EEPROM中的预设密码进行比对。若匹配，则通过P3.7口输出高电平驱动继电器，进而控制电磁锁吸合，同时液晶显示“Open”并持续3秒后自动上锁。若密码错误，计数器累加，当连续错误达到3次时，系统触发蜂鸣器报警并锁定键盘30秒，防止暴力破解。密码修改功能需在开锁状态下输入原密码验证通过后，再输入两次新密码确认，新密码自动写入EEPROM的指定地址，实现掉电不丢失。

　　文档中提供了详细的电路原理图，包括晶振电路（12MHz）、复位电路（上电自动复位+手动按键复位）、以及电磁锁驱动电路（采用S8050三极管驱动5V继电器）。在Proteus仿真环境下，所有功能均通过验证，实际硬件测试中，系统响应时间小于0.5秒，密码输入容错率低，误码率低于0.1%。此外，文档还讨论了抗干扰措施，如在键盘接口加10kΩ上拉电阻、在电源输入端并联100μF电解电容和0.1μF瓷片电容，有效抑制了按键抖动和电源噪声。

　　结论与建议：
　　该研究通过STC89C52单片机实现了低成本、高可靠性的电子密码锁系统，密码错误3次自动锁定和掉电密码保存两项功能显著提升了安全性。建议在实际应用中增加备用机械钥匙孔作为应急开锁方式，并考虑使用低功耗模式以延长电池供电时的续航时间。对于批量生产，可将矩阵键盘替换为触摸按键模块，以提升用户体验和防水性能。

　　文档评价：
　　该文档结构清晰，从需求分析到具体实现层层递进，硬件电路图和完整程序代码均经过仿真与实测验证，具备很高的参考价值。不足之处在于未涉及无线远程控制（如蓝牙或WiFi）的扩展方案，但作为基础入门级设计，已完全满足教学和简易产品开发需求。

　　使用建议：
　　读者可先阅读硬件设计部分，理解各模块连接关系后，再对照软件流程图分析程序逻辑。建议在Proteus中完成仿真后再进行实物焊接，避免因接线错误损坏元件。对于希望进一步优化的开发者，可在现有代码基础上增加管理员密码和开锁记录日志功能，提升系统的管理能力。
