微细电解线切割机床设计

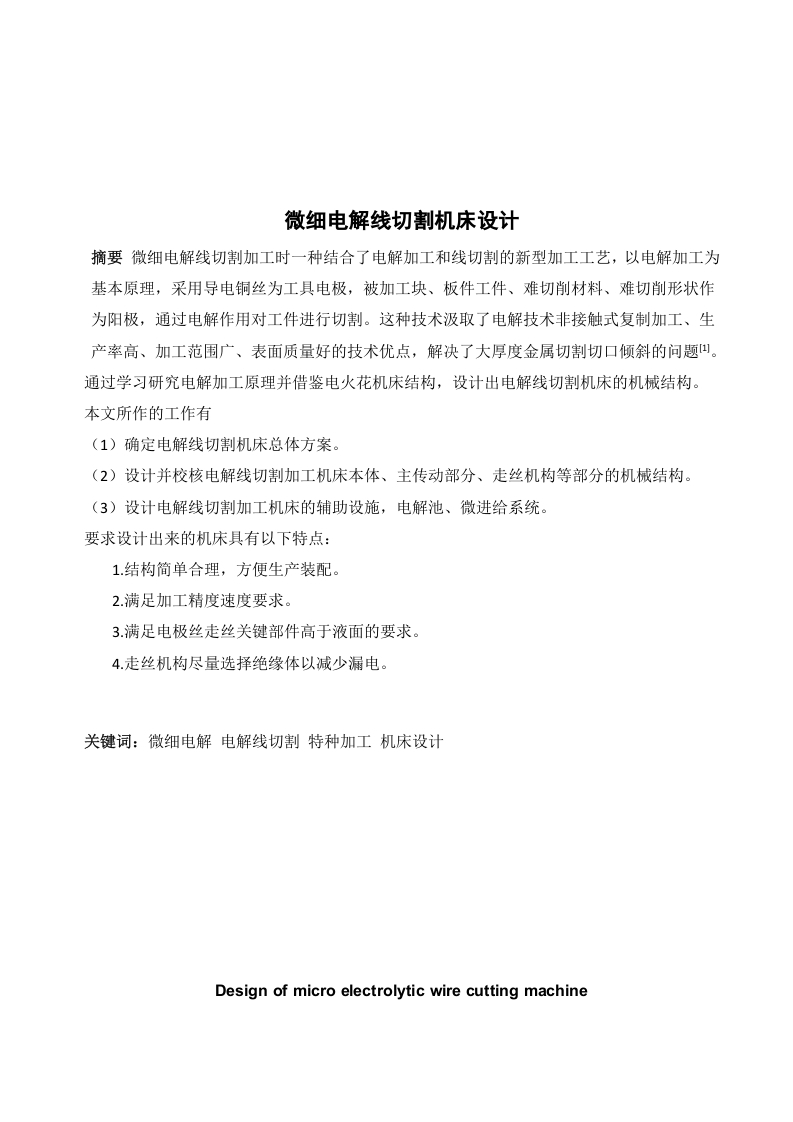

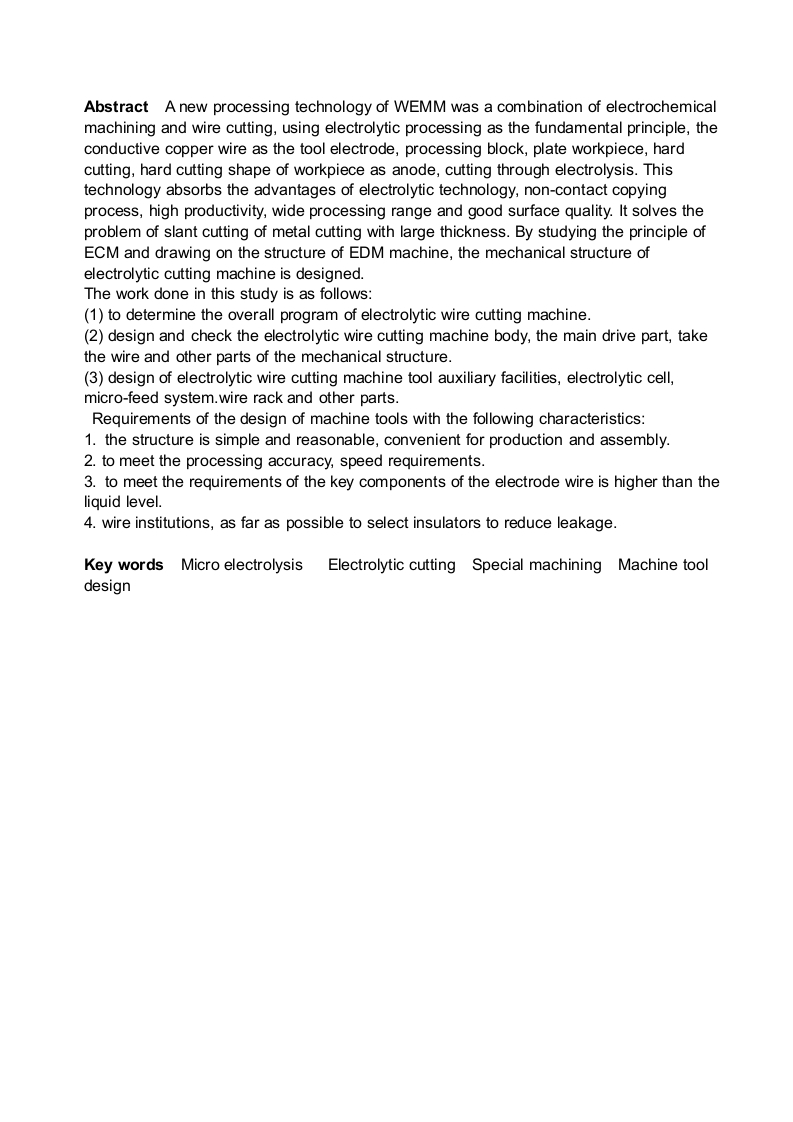

微细电解线切割机床设计摘要微细电解线切割加工时一种结合了电解加工和线切割的新型加工工艺，以电解加工为基本原理，采用导电铜丝为工具电极，被加工块、板件工件、难切削材料、难切削形状作为阳极，通过电解作用对工件进行切割。这种技术汲取了电解技术非接触式复制加工、生产率高、加工范围广、表面质量好的技术优点，解决了大厚度金属切割切口倾斜的问题。通过学习研究电解加工原理并借鉴电火花机床结构，设计出电解线切割机床的机械结构。本文所作的工作有(1)确定电解线切割机床总体方案。(2)设计并校核电解线切割加工机床本体、主传动部分、走丝机构等部分的机械结构。(3)设计电解线切割加工机床的辅助设施，电解池、微进给系统。要求设计出来的机床具有以下特点：1.结构简单合理，方便生产装配。2.满足加工精度速度要求。3.满足电极丝走丝关键部件高于液面的要求。4.走丝机构尽量选择绝缘体以减少漏电。关键词：微细电解电解线切割特种加工机床设计Design of micro electrolytic wire cutting machine
