五矿煤矿2.4Mta新井设计

　　文档类型：毕业设计论文（矿井设计类）
　　适用人群：采矿工程专业学生、煤矿设计院技术人员、矿山生产管理人员、矿业投资决策者

　　文档核心内容：
　　该设计以五矿煤矿年产240万吨（2.4Mta）新井为对象，系统完成了井田开拓、采区布置、采煤工艺、运输通风、排水供电等全流程方案。井田走向长度约6.8km，倾斜宽度约3.2km，可采储量约1.2亿吨，服务年限约40年。设计采用立井多水平开拓，主采煤层为二1煤，平均厚度4.5m，倾角8°～12°，属近水平煤层。采煤方法选用走向长壁综采工艺，全部垮落法管理顶板，工作面长度200m，年推进度约1200m。通风方式为中央并列式，主通风机选用FBCDZ系列，总风量约180m³/s。排水系统采用三级排水，主排水泵房设于-450m水平。设计还包含地面工业广场布置、选煤厂配套、供电系统及安全避险六大系统。

　　可解决的实际问题：
　　1. 为同类地质条件矿井的新井设计提供完整技术参考，减少方案比选工作量。
　　2. 帮助设计人员快速掌握2.4Mta规模矿井的开拓方式、采掘接替、设备选型等关键参数。
　　3. 为矿山投资估算、经济效益分析提供基础数据，辅助决策。

　　正文内容：
　　五矿煤矿2.4Mta新井设计立足于矿区丰富的煤炭资源与稳定的市场需求，旨在建设一座高产高效、安全可靠的现代化矿井。井田范围内煤层赋存稳定，构造简单，适合大规模机械化开采。设计首先对井田境界与储量进行了精确计算，工业储量约1.5亿吨，可采储量1.2亿吨，按年产240万吨计算，服务年限可达40年以上，充分保障了矿井的长期运营。

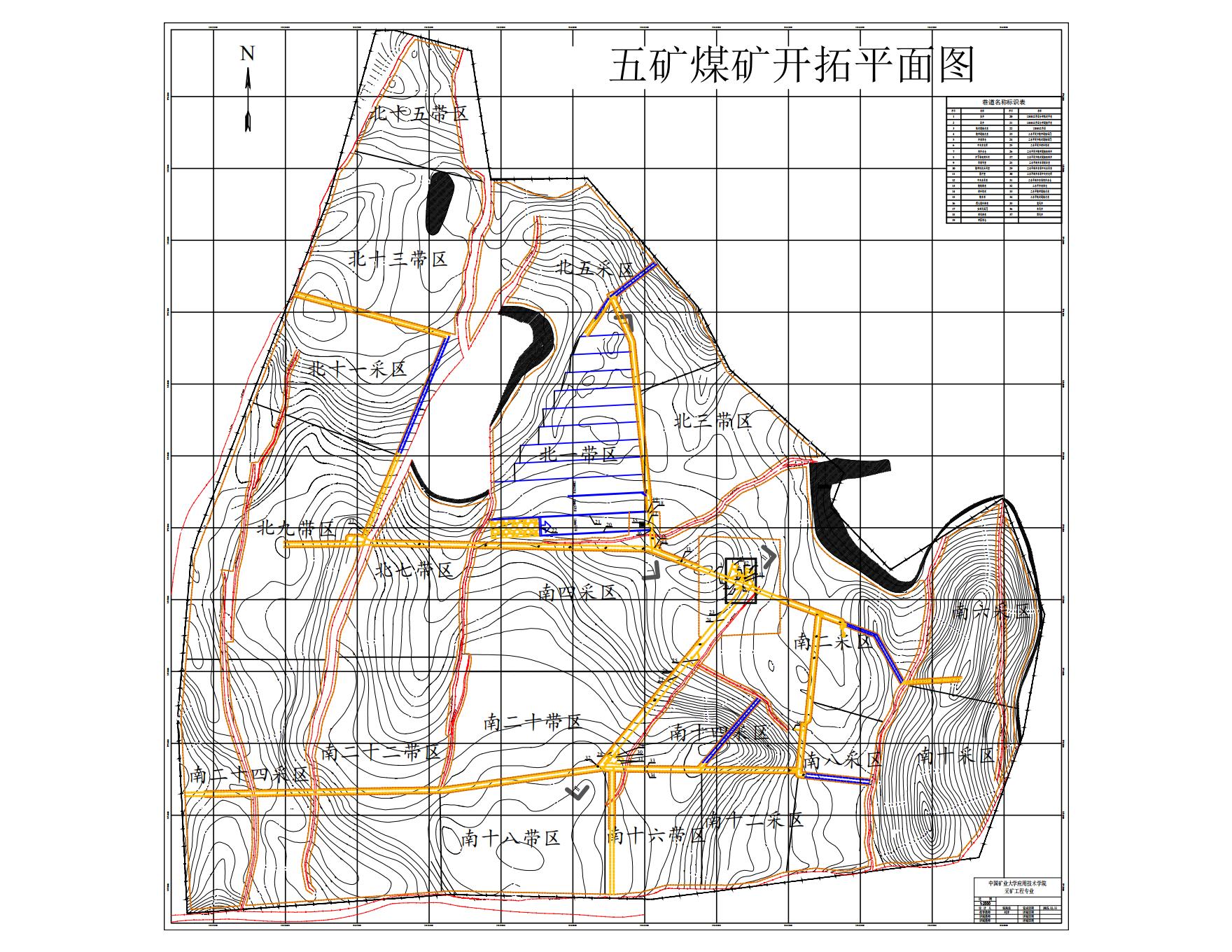

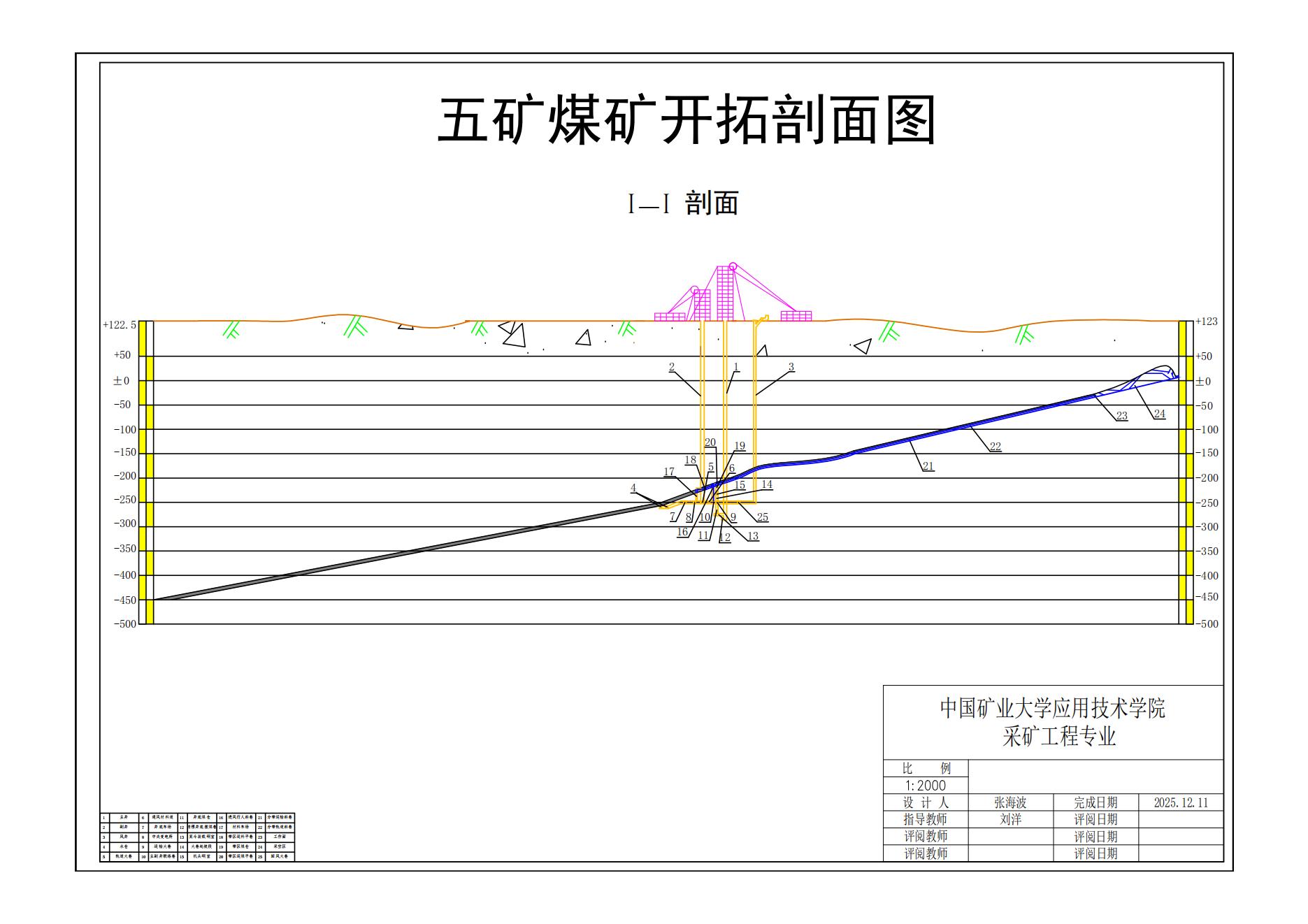

　　开拓方案是设计的核心环节。经过技术经济比较，最终确定采用立井单水平开拓，主井深度580m，副井深度560m，井筒直径均为6.5m。主井装备两对16t箕斗，副井装备双层罐笼，满足提升与辅助运输需求。井底车场采用环形布置，水平运输大巷设于-450m标高，沿煤层走向布置，便于采区连接。全井田划分为四个采区，首采区位于井田中央，投产快、工程量省。

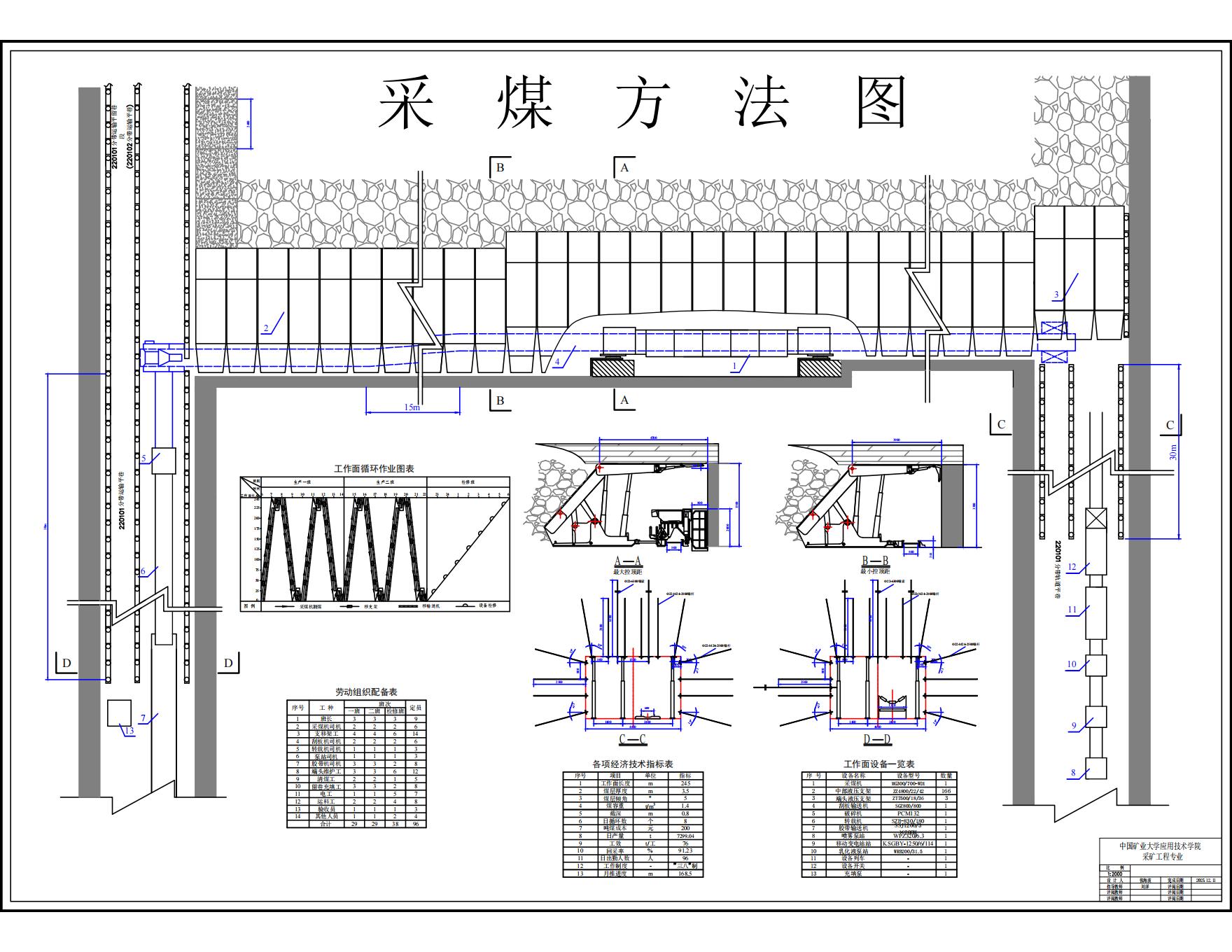

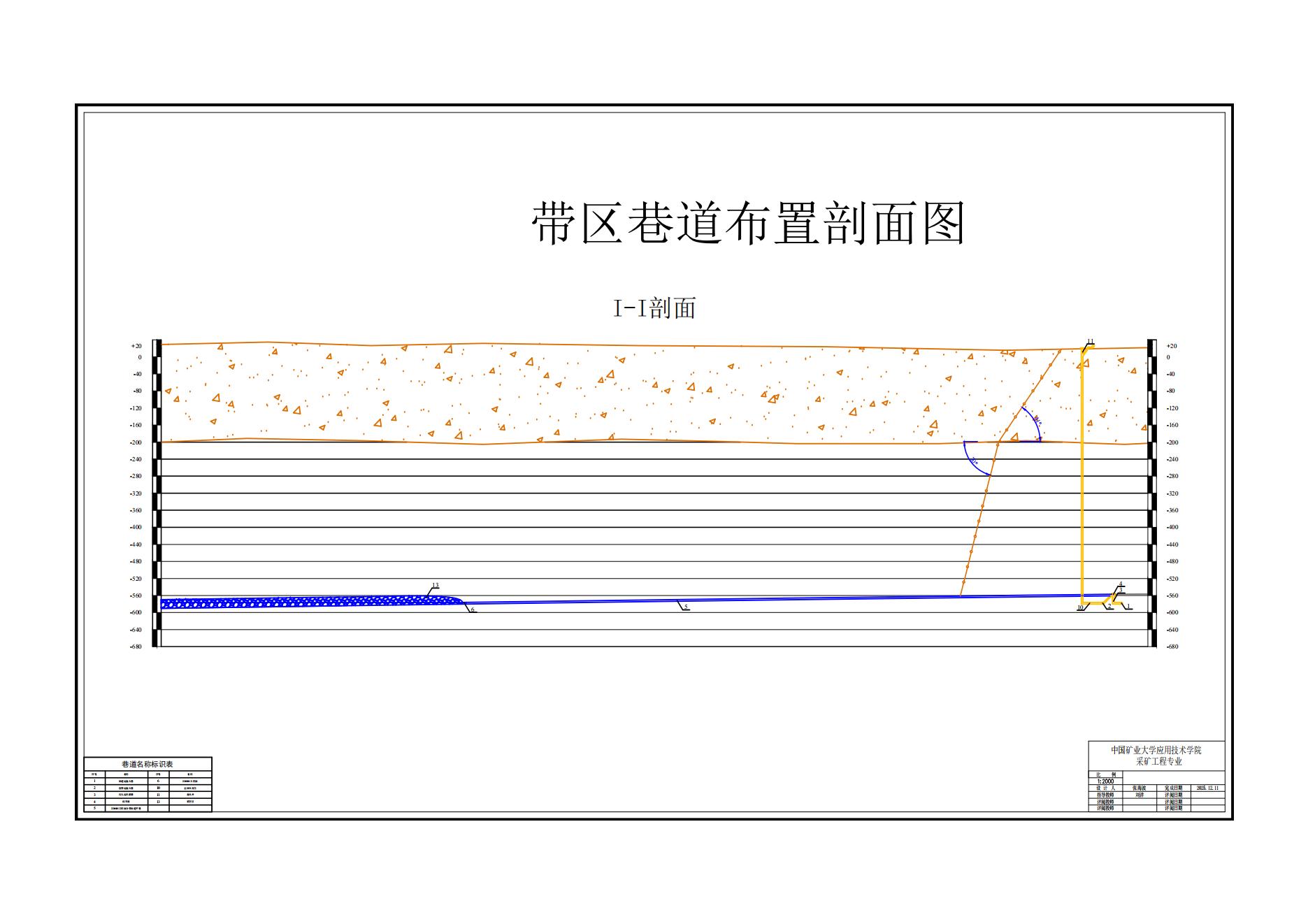

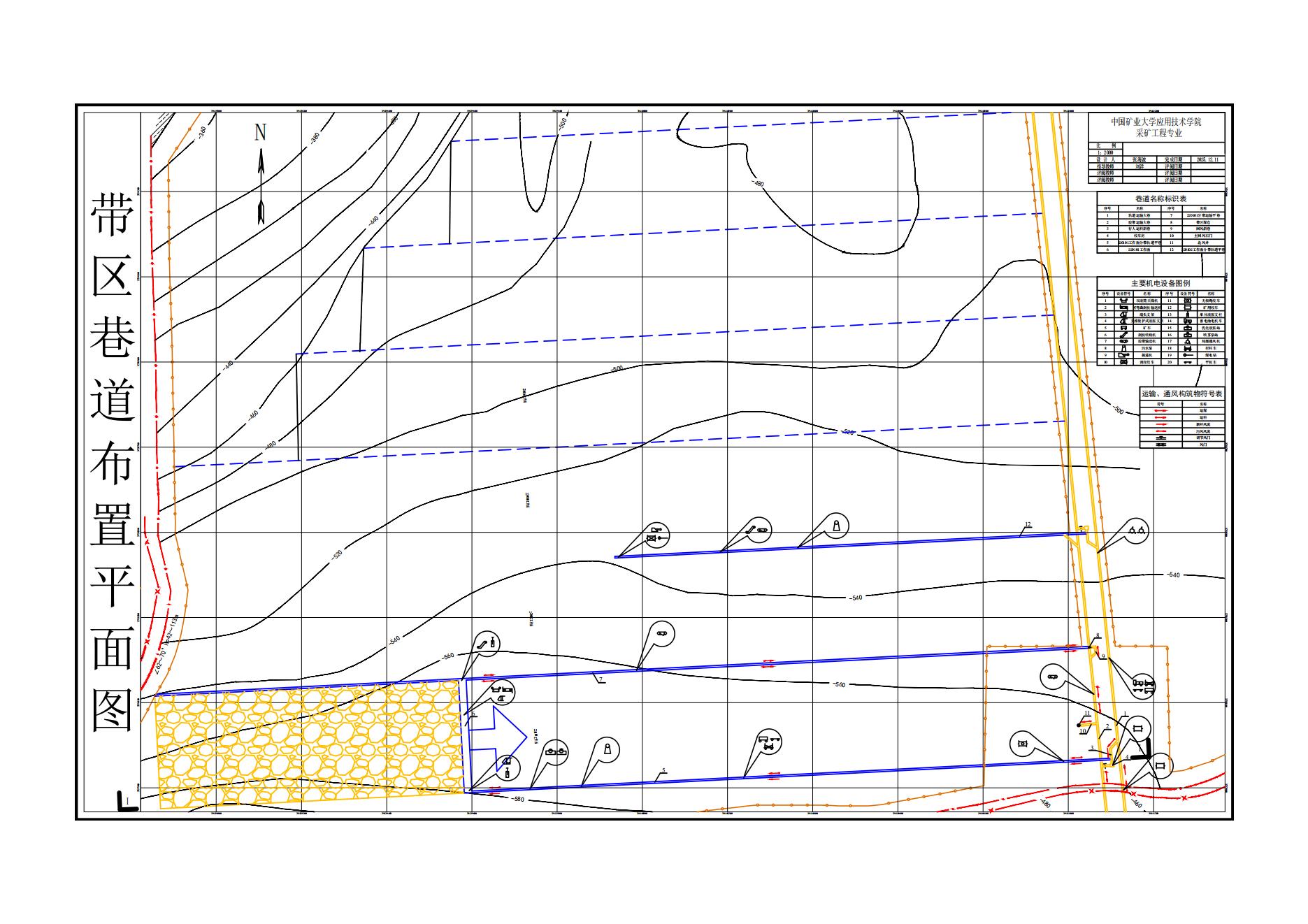

　　采煤工艺方面，针对二1煤厚度适中、顶板中等稳定的特点，选用走向长壁综采一次采全高工艺。工作面长度200m，采高4.5m，截深0.8m，配套MG500/1130-WD型采煤机、SGZ800/800型刮板输送机及ZY6800/22/45型液压支架。工作面日循环数6个，日产量约8000t，回采率不低于93%。采区巷道采用煤巷锚网索联合支护，掘进速度每月可达300m以上，确保采掘接替平衡。

　　通风安全系统设计严格遵循《煤矿安全规程》。采用中央并列式通风，主斜井进风，回风井回风。主通风机选用FBCDZ-8-No26型，电机功率2×250kW，总风量180m³/s，负压约2800Pa。采掘工作面均实现独立通风，并设置瓦斯抽采系统，抽采率不低于40%。防尘、防灭火、监测监控系统同步配套，井下人员定位与紧急避险系统覆盖全部作业区域。

　　排水系统按矿井最大涌水量设计，正常涌水量约450m³/h，最大涌水量650m³/h。在-450m水平设置主排水泵房，安装三台MD450-60×8型水泵，两用一备，排水管路沿副井敷设至地面。水仓容量满足8小时正常涌水量，并配备自动控制装置。供电系统采用双回路35kV电源，地面设变电所，井下设中央变电所及采区变电所，电压等级10kV/660V，满足全部设备用电需求。

　　地面工业广场布置紧凑，主井、副井、风井呈三角形分布，选煤厂紧邻主井，原煤经皮带直接入洗。选煤工艺采用重介旋流器+浮选联合流程，产品为炼焦精煤，灰分≤10%，硫分≤0.5%。矸石用于充填采空区或制砖，实现绿色开采。全矿劳动定员约1200人，全员效率可达15吨/工以上。

　　结论与建议：
　　该设计通过系统论证，证明五矿煤矿2.4Mta新井在技术、经济、安全上均可行。项目总投资约18.5亿元，吨煤投资约770元，财务内部收益率12.3%，投资回收期8.2年，具有较好的盈利能力。建议在实施过程中进一步优化采掘接替计划，加强瓦斯治理与顶板管理，并采用智能化开采技术提升效率。

　　文档评价：
　　本设计内容完整、数据详实，方案比选充分，符合国家煤炭工业设计规范。对于年产240万吨级近水平煤层矿井的设计具有直接参考价值，尤其适合作为采矿工程专业毕业设计范例或中小型煤矿技术改造的蓝本。

　　使用建议：
　　可直接用于采矿工程专业课程设计或毕业设计的参考模板，也可作为煤矿设计院初步设计阶段的方案比选依据。使用时需结合具体井田地质资料进行参数调整，不可直接套用。
