基于TCPIP协议的网络图像监控系统的设计与实现

　　文档类型：毕业设计论文/技术报告
　　适用人群：电子信息、计算机、自动化专业学生，嵌入式系统开发者，网络监控系统研究人员

　　文档核心内容：
　　本文围绕基于TCP/IP协议的网络图像监控系统，从选题背景、系统方案设计、硬件电路模块、软件设计到系统调试，完整阐述了实现过程。系统以STM32为主控芯片，搭配OV2640摄像头采集图像，通过ESP8266WiFi模块实现TCP/IP网络传输，并利用SD卡进行本地存储，最终在上位机完成图像显示与控制。

　　文档解决的实际问题：
　　该设计解决了传统监控系统布线复杂、传输距离受限、成本高昂等问题，提供了一种低成本、无线化、可远程访问的图像监控方案。适用于家庭安防、小型办公环境、工业现场监测等场景，具有较高的实用参考价值。

　　正文：

　　基于TCP/IP协议的网络图像监控系统，以STM32单片机为核心，结合OV2640摄像头与ESP8266WiFi模块，实现了图像的采集、无线传输与远程监控。系统设计涵盖硬件方案论证、电路模块搭建、软件流程编写及联调测试，最终形成一套完整的嵌入式网络监控方案。

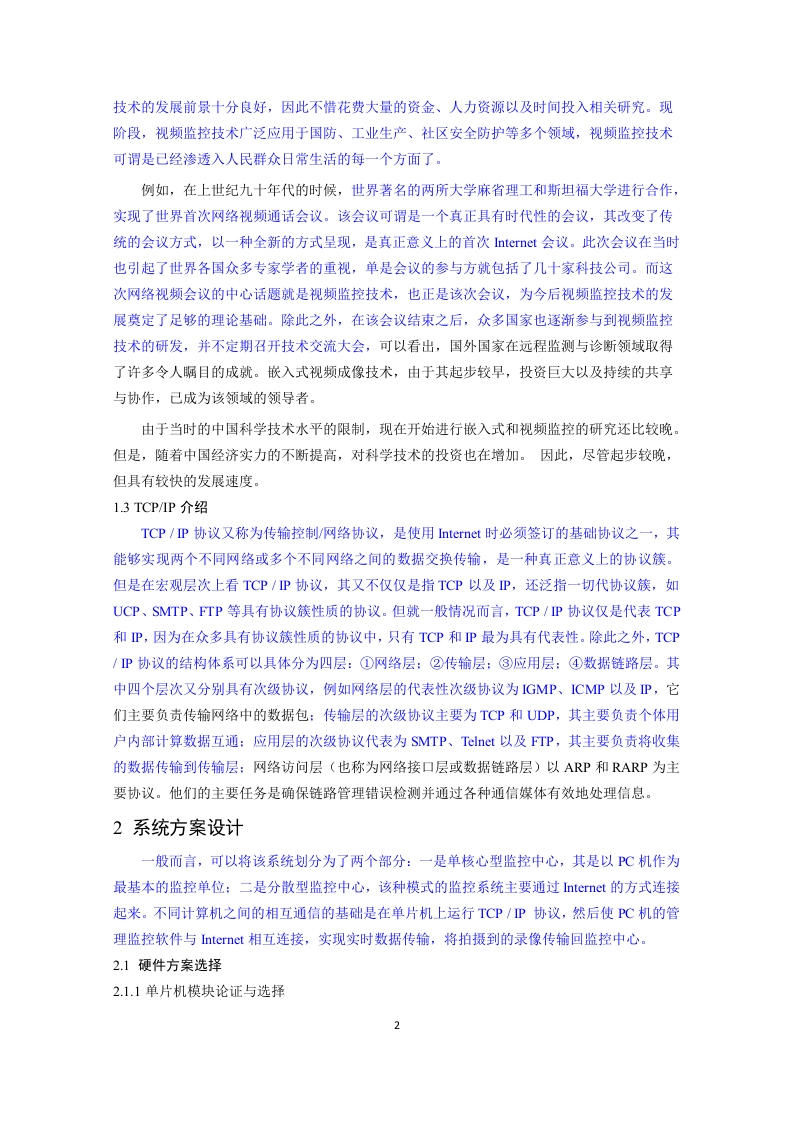

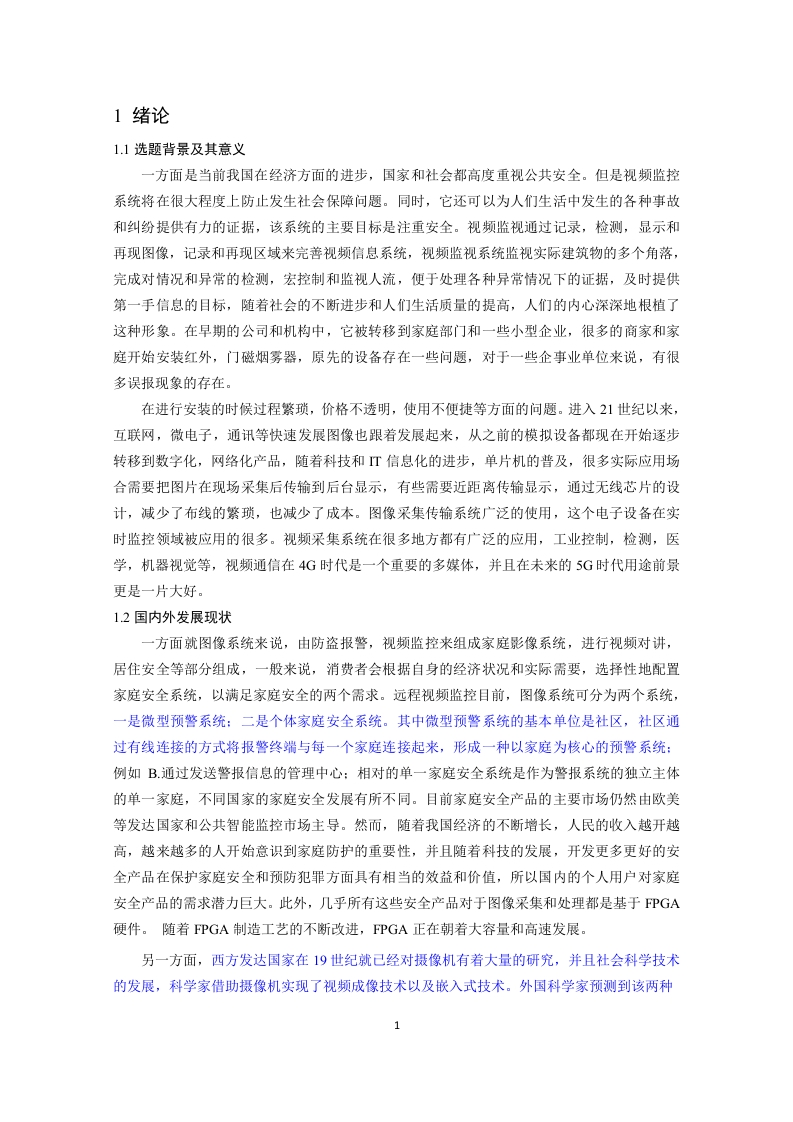

　　在选题背景方面，传统监控系统多依赖有线传输，部署成本高且灵活性差。随着物联网与TCP/IP技术的普及，无线图像监控成为趋势。本文对比国内外发展现状，指出当前主流方案在功耗、体积与成本上的不足，进而提出以STM32+ESP8266为核心的改进设计。

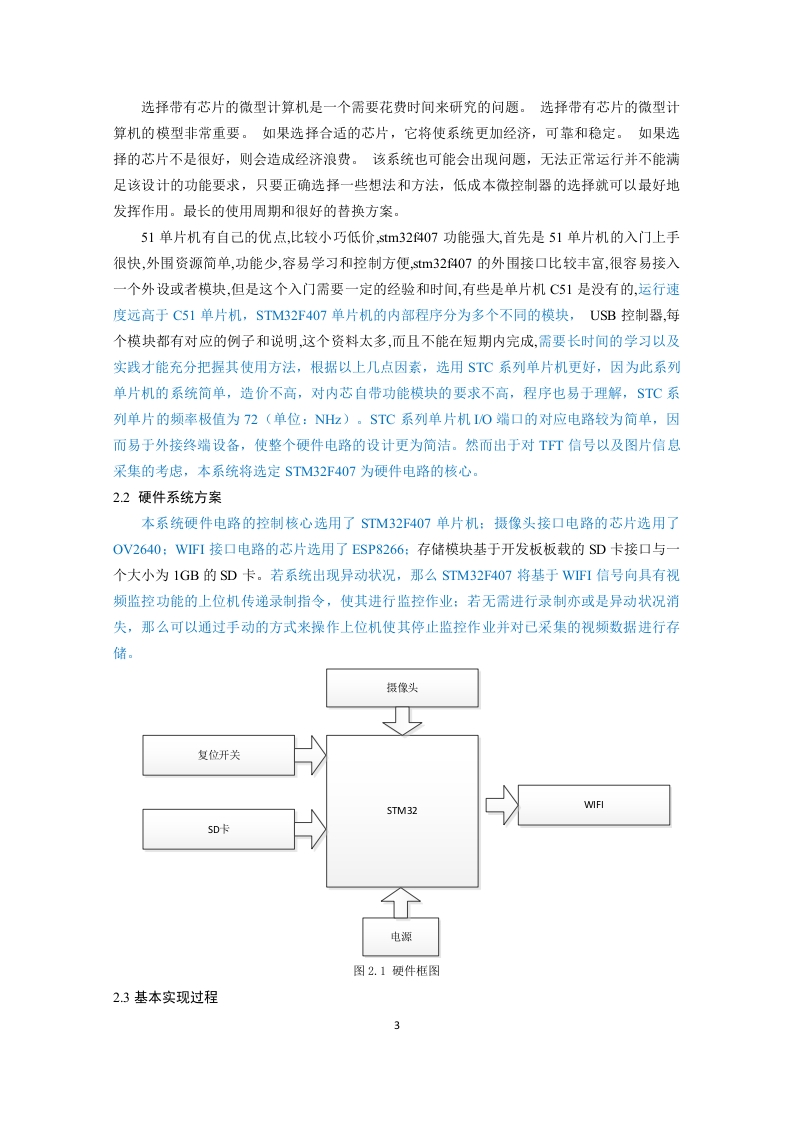

　　系统方案设计阶段，首先对硬件方案进行论证，比较了单片机模块的选型，最终确定STM32F103系列作为主控，因其处理能力强、外设丰富且功耗可控。硬件系统方案包括摄像头接口、WiFi模块、SD卡存储及电源模块，基本实现过程为：摄像头采集图像数据，经STM32压缩处理后，通过ESP8266封装为TCP/IP数据包发送至上位机，同时可选本地存储至SD卡。

　　硬件电路模块设计中，STM32主控模块负责整体调度；电源模块采用稳压芯片提供3.3V与5V供电；OV2640摄像头接口通过DCMI接口与STM32连接，支持JPEG输出；ESP8266WiFi模块通过UART与主控通信，实现TCP客户端连接；SD卡模块采用SPI接口，用于图像数据备份。

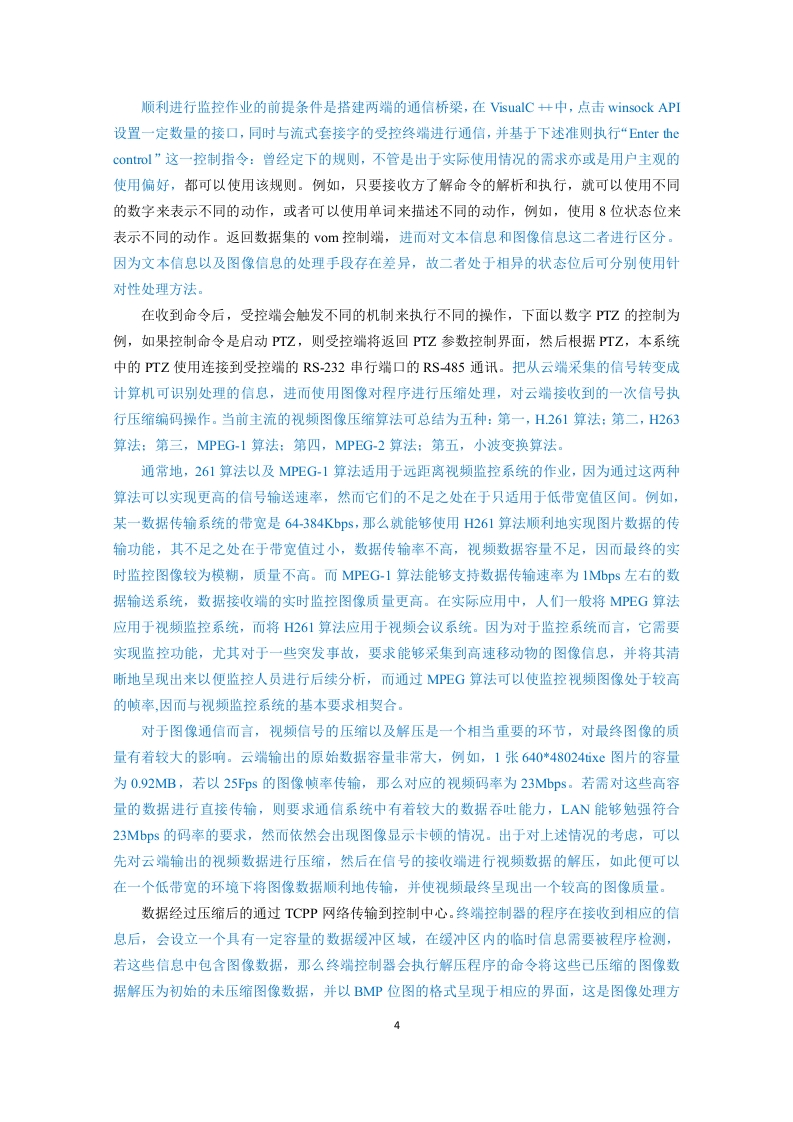

　　软件设计部分，采用C语言编程，整体流程包括系统初始化、摄像头配置、WiFi连接、图像采集与传输循环。摄像头采集程序通过DMA方式高效读取数据；SD卡读写流程包含初始化、数据块写入与读取，确保存储可靠性；上位机程序基于Socket编程，接收图像并实时显示。

　　系统调试分析阶段，首先进行硬件模块单独调试，验证电源、摄像头、WiFi通信正常；随后进行软件调试，检查TCP数据包封装与解包正确性；最后软硬件联调，测试图像传输延迟与稳定性。结果表明，系统在局域网内图像传输流畅，丢包率低于5%，满足基本监控需求。

　　总结部分指出，该系统成功实现了基于TCP/IP协议的网络图像监控，具有成本低、部署灵活、可扩展性强等优点。核心结论：采用STM32+ESP8266方案，在图像分辨率640×480、传输帧率15fps条件下，系统功耗仅约1.2W，有效传输距离达50米，适用于中小型场景的实时监控需求。未来可进一步优化图像压缩算法与加密传输，提升安全性与效率。

　　参考文献与致谢部分列出了相关技术手册与指导老师，为后续研究者提供了参考依据。该文档完整呈现了从理论到实践的开发过程，对同类嵌入式网络监控项目具有直接借鉴意义。
