文档主要内容
文档类型：硕士学位论文。
适用人群：机械制造、材料加工领域的研究人员、工程师及高校相关专业学生。

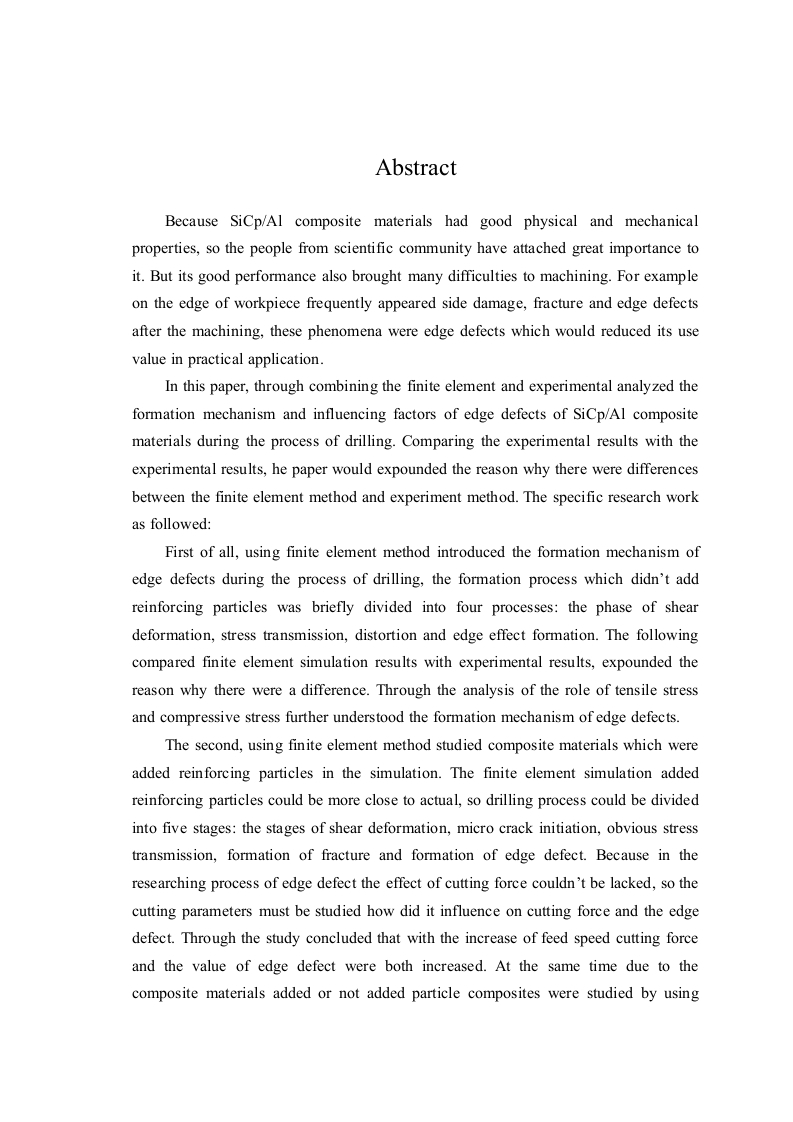

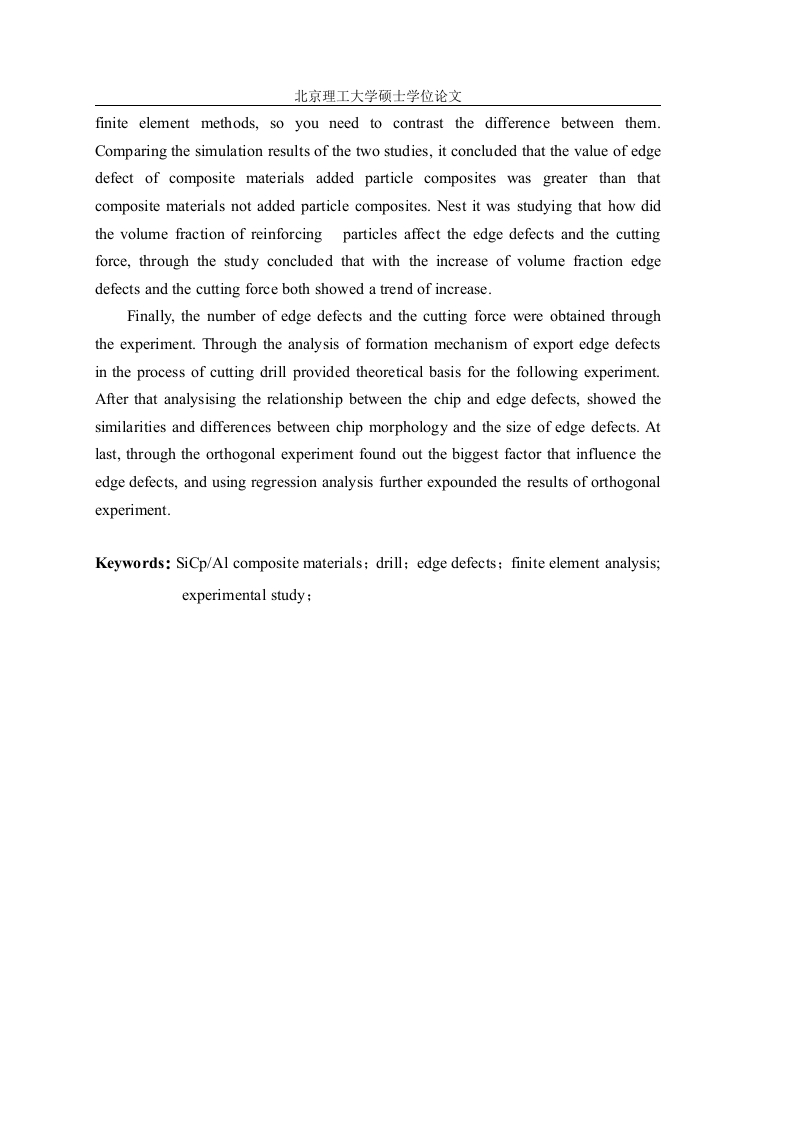

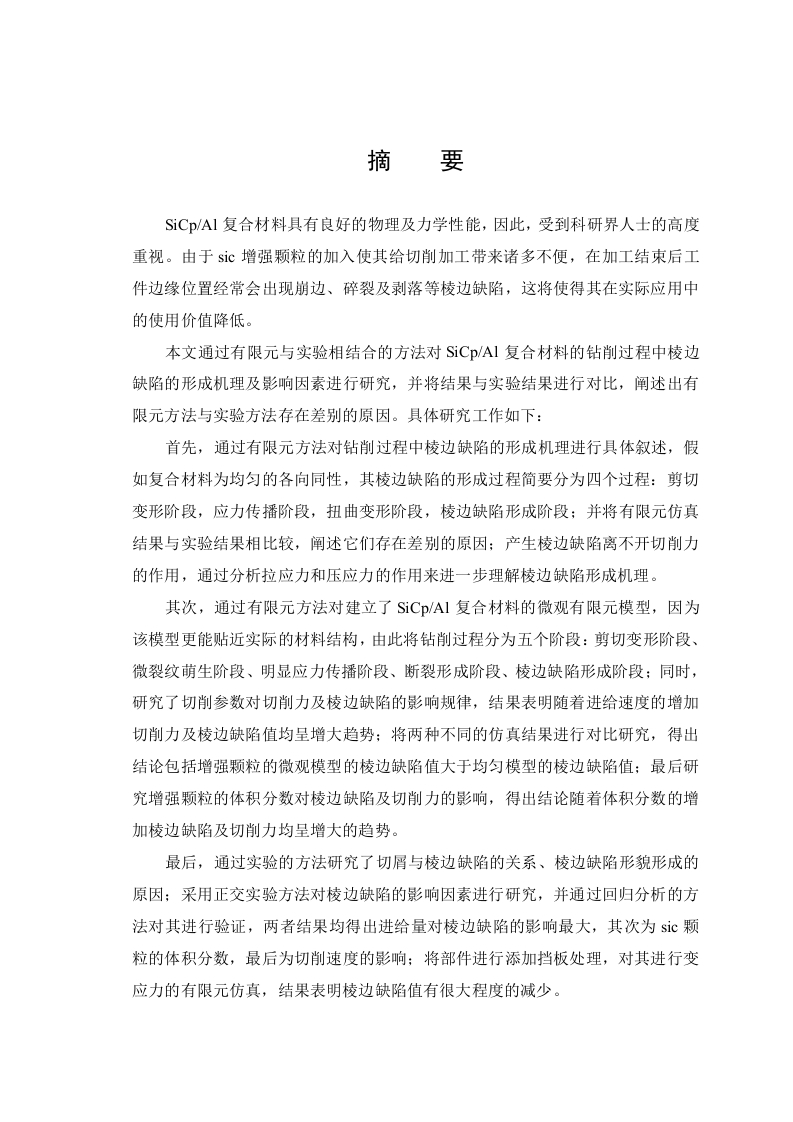

该论文聚焦于SiCp/Al复合材料在钻削加工中出现的棱边缺陷问题，通过有限元分析与实验研究相结合的方法，系统揭示了缺陷形成机理与影响因素。文档可帮助读者理解该材料加工难点，并为优化钻削工艺、减少棱边缺陷提供理论依据与数据支撑。
核心内容概述：
论文首先针对SiCp/Al复合材料的高硬度、高脆性特性，指出钻削时易产生毛刺、崩边等棱边缺陷，影响构件装配精度与使用寿命。通过建立三维钻削有限元模型，模拟了不同切削参数（如主轴转速、进给量、钻头几何角度）对棱边缺陷形态的影响规律。模拟结果显示，进给量对缺陷尺寸影响最为显著，当进给量从0.02 mm/r增至0.08 mm/r时，出口崩边宽度增加约40%。实验部分采用硬质合金钻头进行验证，观测到缺陷主要集中于出口侧，且钻头顶角增大至140°时，毛刺高度降低约25%。
关键结论与建议：
1. 缺陷形成机制：棱边缺陷主要由材料中SiC颗粒与基体界面脱粘、脆性断裂引发，切削力波动加剧了缺陷扩展。
2. 工艺优化方向：推荐采用高转速（≥8000 r/min）、低进给（≤0.04 mm/r） 组合，并选用小顶角钻头（118°–130°），可有效抑制毛刺与崩边。
3. 有限元模型价值：模型预测的缺陷形态与实验吻合度达85%以上，可作为工艺参数预选的可靠工具。
文档实际作用：
该研究直接解决了SiCp/Al复合材料钻削加工中棱边缺陷难以控制的问题，为航空航天、汽车轻量化等领域中该材料的精密孔加工提供了可量化的工艺参考。读者可依据论文中的参数范围与模型方法，快速制定试验方案，减少试错成本。
总结：
论文通过仿真与实验双重验证，明确了SiCp/Al复合材料钻削棱边缺陷的主控因素，给出了具体工艺优化建议。内容逻辑严谨，数据详实，对从事难加工材料切削研究的专业人员具有直接指导意义。
暂无评论内容
