基于AN7178的功放设计

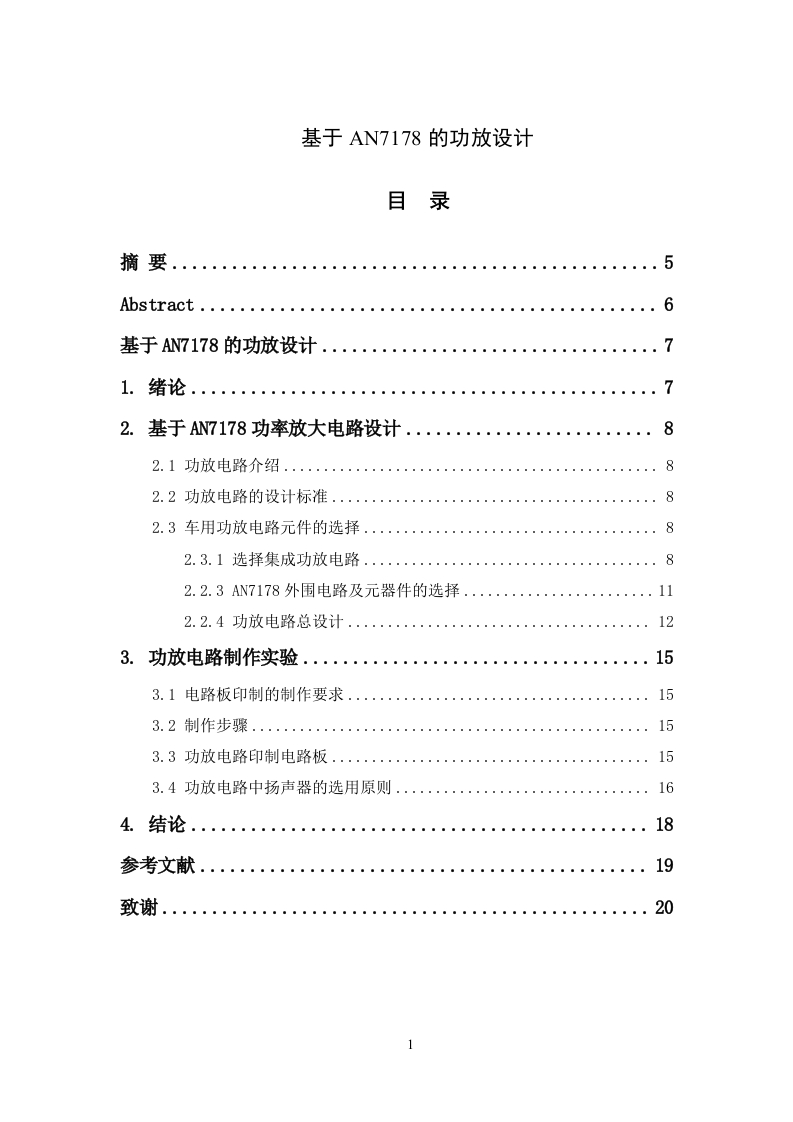

基于AN7178的功放设计目录5Abstract ..........6基于AN7178的功放设计..71.绪论.......72.基于AN7178功率放大电路设计82.1功放电路介绍....82.2功放电路的设计标准..82.3车用功放电路元件的选择....82.3.1选择集成功放电路....82.2.3AN7178外围电路及元器件的选择...112.2.4功放电路总设计.....123.功放电路制作实验...…。….153.1电路板印制的制作要求......153.2制作步骤....…153.3功放电路印制电路板....153.4功放电路中扬声器的选用原则......…164结论..…18参考文献....19致谢..20摘要现代的汽车不断被完普，作为汽车的重要组成之一的音响系统，也随着科技的进步不断的推陈出新，从而在使用的时候给用户一种身临其境的感受，从而为汽车的使用者带来更好的驾驶体验。因此，本文在AN7178电路的基础上为汽车设计一套合适的功放系统，目的是对汽车的功放系统进行优化，从而将输入部分的电路利用差动的方式进行方法，降低功放系统发出的噪音，提高功放系统的抗干扰效果。关键词：汽车：功放系统：AN7187AbstractModern cars are constantly improved.As one of the important components of thecar,the sound system is constantly innovating with the progress of science andtechnology,so as to give users an immersive feeling when using,so as to bring betterdriving experience for car users.Therefore,based on the an7178 circuit,this paperdesigns a set of appropriate power amplifier system for the automobile.The purposeis to optimize the automobile power amplifier system,so as to use the differentialmethod to reduce the noise emitted by the power amplifier system and improve theanti-interference effect of the power amplifier system.Key words:automobile;Power amplifier system;AN71873基于AN7178的功放设计1.绪论随着科技的完普，车载音响的技术也在不断被完善，车载行业已经伴随汽车的普及而兴起。如今每一辆汽车都安装上了音响系统。安装的音响系统会根据汽车的档次选择合适的车载音响。车载音响由三个主要部分组成，分别是：音源、功率放大及声音还原部分。音源部分：信号的转换设备，将不同形式的信号转换成音响系统能够使用的电信号：功率放大部分：为了将声音还原部分驱动，此部分负责以电流或电压的形式将音源部分传递来的信号放大：声音还原部分：通过将声音信号转换成机械运动，从而推动空气发生振荡运动，从而发出相应的声音。车载音响系统在汽车上的显示、控制面板如图1所示。0.06红T图1汽车音响系统汽车音响初问世，声音的播放依靠的是磁带机或收音机等进行播放，随着交通发达的程度提升，车辆形式的范围也在逐步扩大，这就对音响系统收音性能提出较高的要求，所以相继推出了U盘等硬件存储设备，但是，根据现在科技发展的形式，传统的音响系统已经不能满足使用者的需求。因此，本文将利用AN7178对音响部分进行设计，从而增强系统的收音及抗干扰能力，让汽车可以在远离城市的地方收到信号，成功的将利用音响播放出使用者想要的声音，为使用者营造更加理想的出行氛围。4
