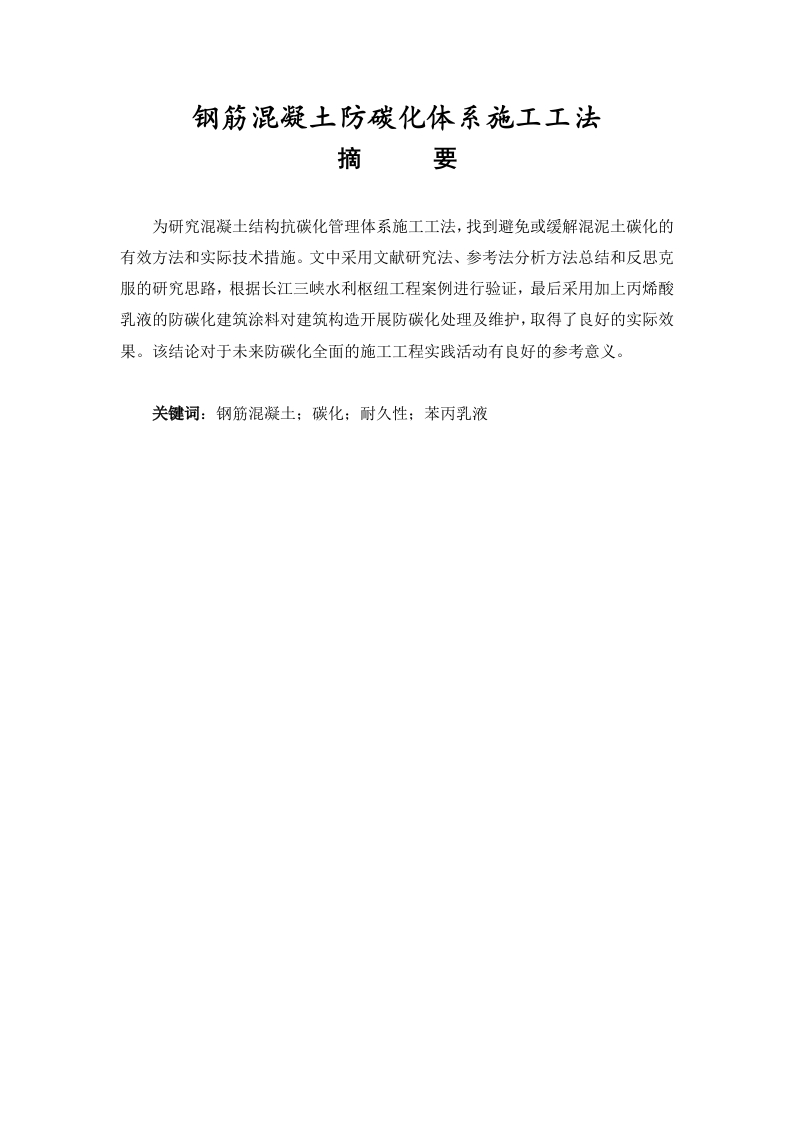

钢筋混凝土防碳化体系施工工法

---

文档主要内容

文档类型：论文/研究报告
适用人群：土木工程、水利工程、建筑材料领域的技术人员、施工管理人员、科研人员及高校相关专业学生

文档核心内容：

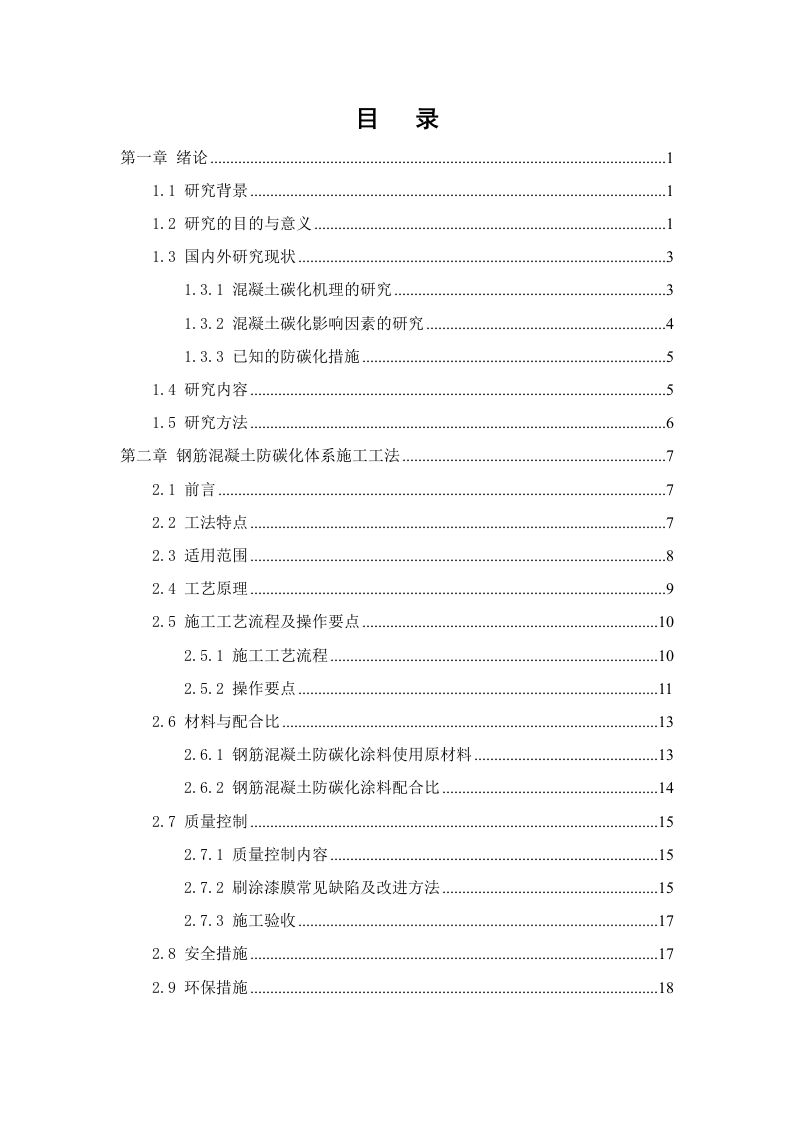

该文档系统研究了钢筋混凝土防碳化体系施工工法，涵盖混凝土碳化机理、影响因素及现有防碳化措施，重点介绍了以苯丙乳液为主要成分的防碳化涂料的配合比、施工工艺、质量控制方法，并结合长江三峡水利枢纽工程案例验证了工法的有效性。

可解决的实际问题：
为混凝土结构防碳化处理提供完整的施工工法参考，帮助工程人员选择适宜的材料与工艺，提升结构耐久性，降低碳化导致的钢筋锈蚀风险。

正文内容：

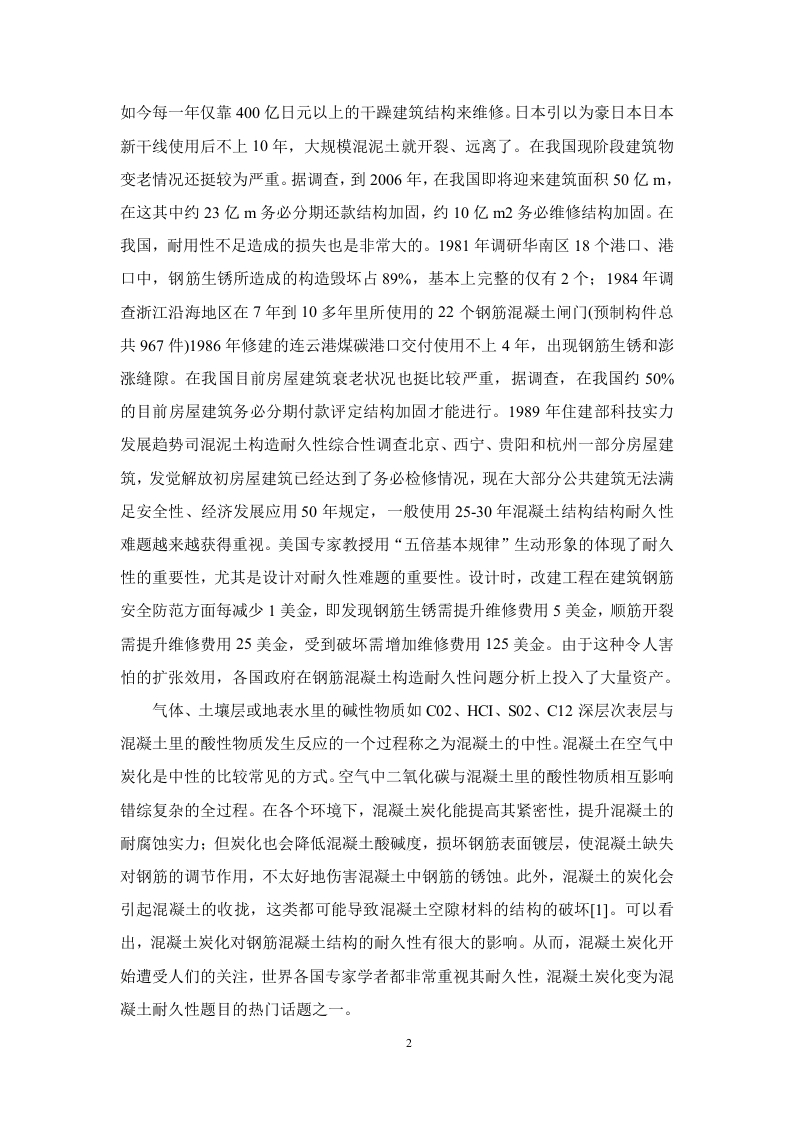

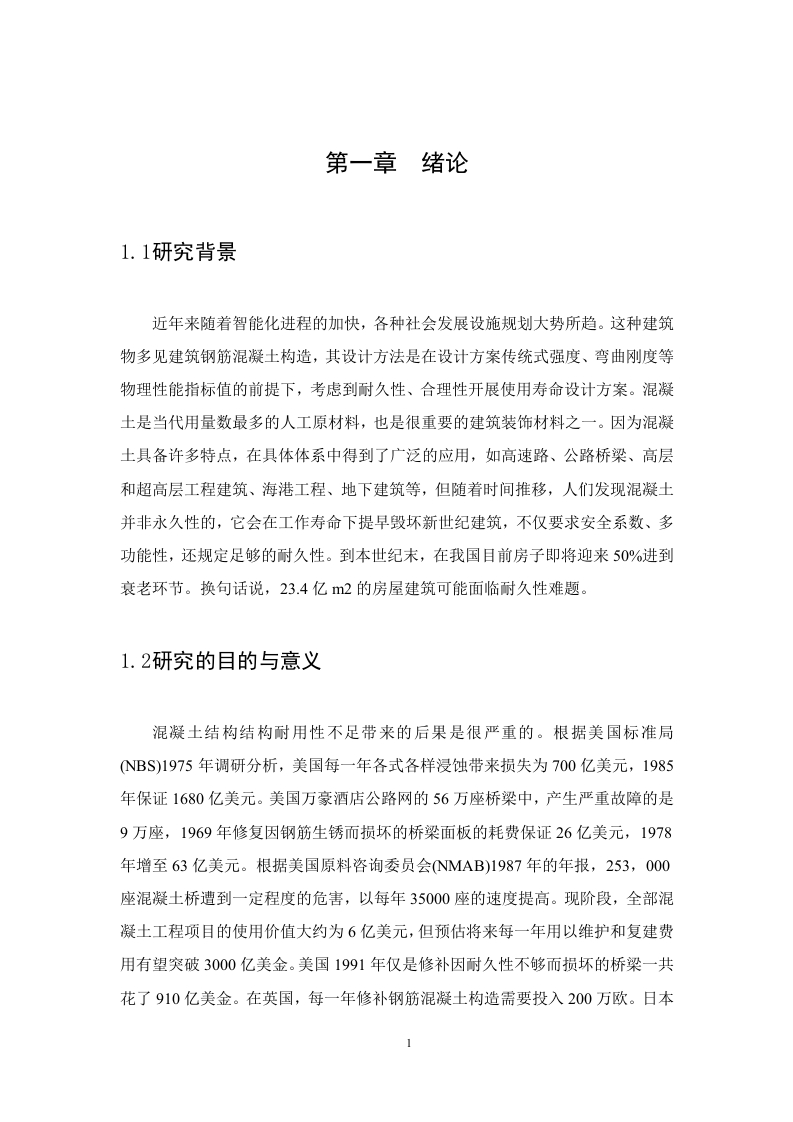

混凝土碳化是影响钢筋混凝土结构耐久性的主要因素之一，碳化会降低混凝土碱度，破坏钢筋钝化膜，进而引发锈蚀、开裂甚至结构失效。该文档以钢筋混凝土防碳化体系施工工法为研究对象，采用文献研究法与案例分析法，总结出一套系统化的防碳化施工技术。

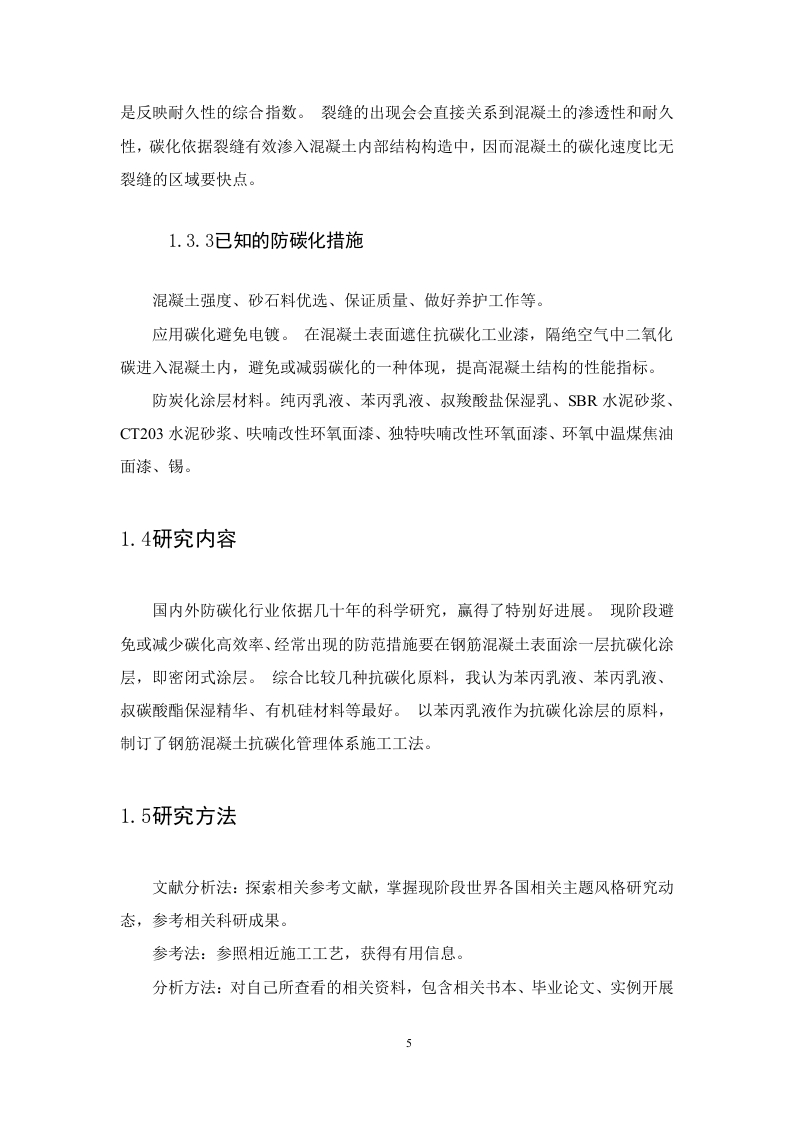

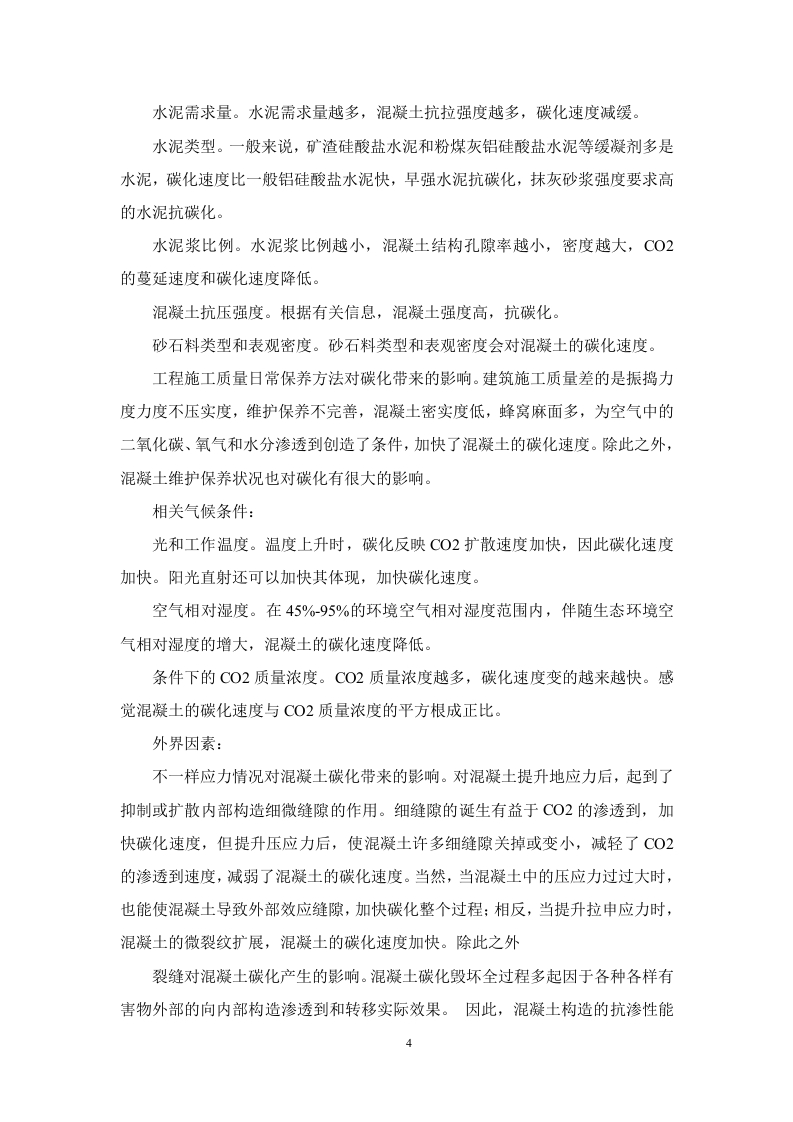

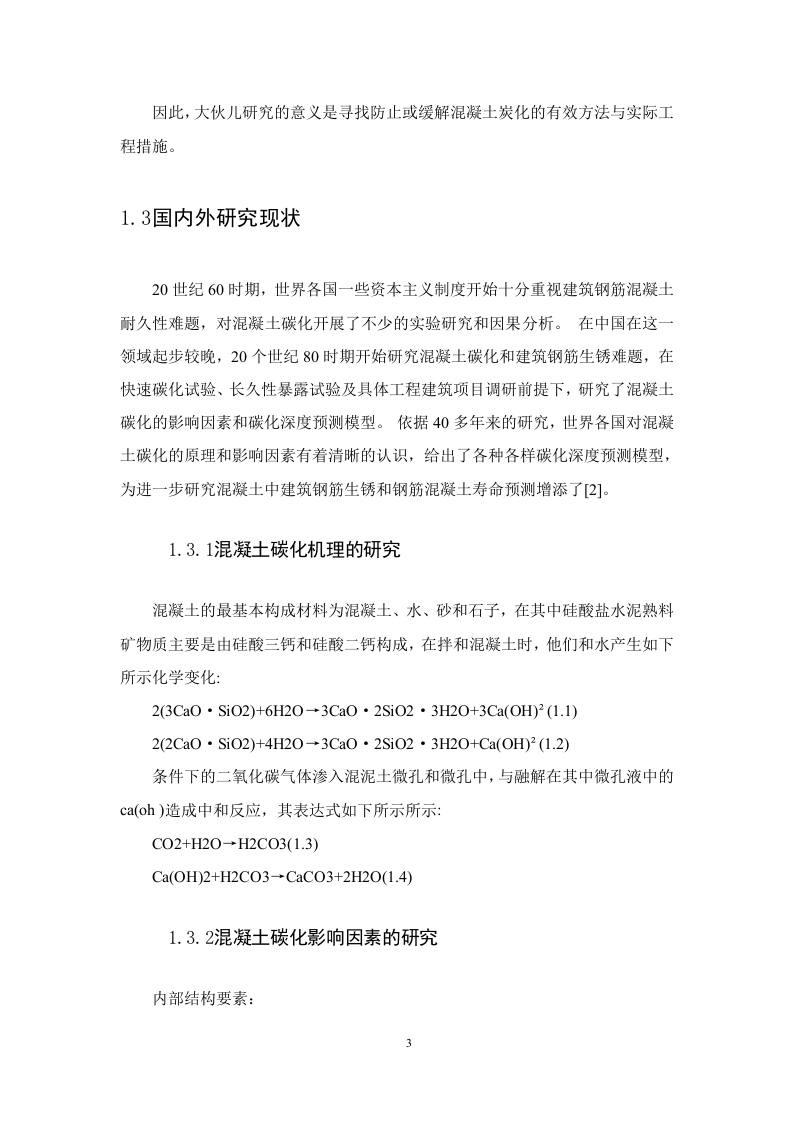

文档首先梳理了混凝土碳化的机理与影响因素，指出二氧化碳在混凝土孔隙中的扩散是碳化的核心过程，水灰比、环境湿度、养护条件等均显著影响碳化速率。在此基础上，文档归纳了现有防碳化措施，包括涂层防护、表面密封、掺加矿物掺合料等，并指出涂层法因其施工便捷、效果显著而得到广泛应用。

第二章详细阐述了钢筋混凝土防碳化体系施工工法。该工法具有施工简便、适应性强、耐久性好等特点，适用于水利、港口、桥梁、工业建筑等暴露于大气或潮湿环境的混凝土结构。工艺原理是通过在混凝土表面涂刷含苯丙乳液的防碳化涂料，形成致密防护层，阻断二氧化碳、水分及有害离子的渗透通道。施工工艺流程包括基面处理、涂料配制、分层涂刷、养护等环节，操作要点强调基面必须清洁、干燥、无油污，涂料需搅拌均匀，涂刷厚度应均匀且达到设计值。

材料与配合比方面，防碳化涂料以苯丙乳液为主要成膜物质，辅以水泥、细骨料、助剂等。典型配合比为苯丙乳液：水泥：细骨料：水=1:0.8:1.2:0.3（质量比），可根据工程实际调整。质量控制涵盖涂料性能检测、涂膜厚度、附着力、抗碳化性能等指标，常见缺陷如流挂、起泡、针孔等均有对应的改进方法。施工验收需满足涂层无漏涂、无气泡、厚度达标等要求。

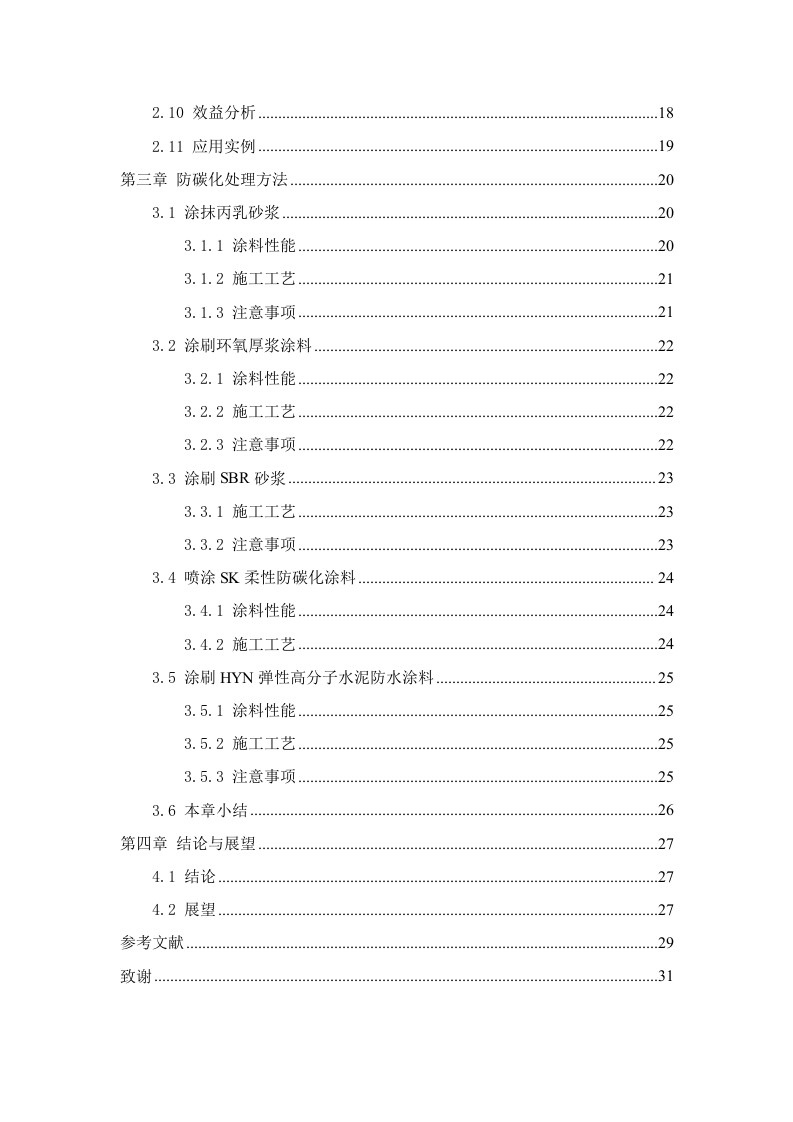

文档还列举了多种防碳化处理方法，包括涂抹丙乳砂浆、涂刷环氧厚浆涂料、涂刷SBR砂浆、喷涂SK柔性防碳化涂料、涂刷HYN弹性高分子水泥防水涂料等。每种方法均介绍了涂料性能、施工工艺及注意事项。其中，丙乳砂浆具有粘结强度高、抗渗性好的特点，适用于大面积修补；环氧厚浆涂料耐化学腐蚀性强，但需注意施工温度与湿度；SK柔性涂料弹性优异，能适应基面微小裂缝。

结论与建议：
该研究通过理论分析与工程验证，确认以苯丙乳液为基料的防碳化涂料在长江三峡水利枢纽工程中取得了良好实际效果，涂层有效延缓了混凝土碳化进程，提高了结构耐久性。建议在类似工程中优先选用该工法，并注意基面处理与施工环境控制。未来可进一步研究涂料配方优化及长期性能监测。

文档评价：
内容系统完整，从机理到工法再到案例，逻辑清晰，数据详实，对实际施工具有直接指导价值。

使用建议：
工程技术人员可依据文档中的配合比与施工流程直接编制施工方案；科研人员可参考其中的碳化机理分析开展后续研究；教学人员可将其作为混凝土耐久性课程的案例素材。
