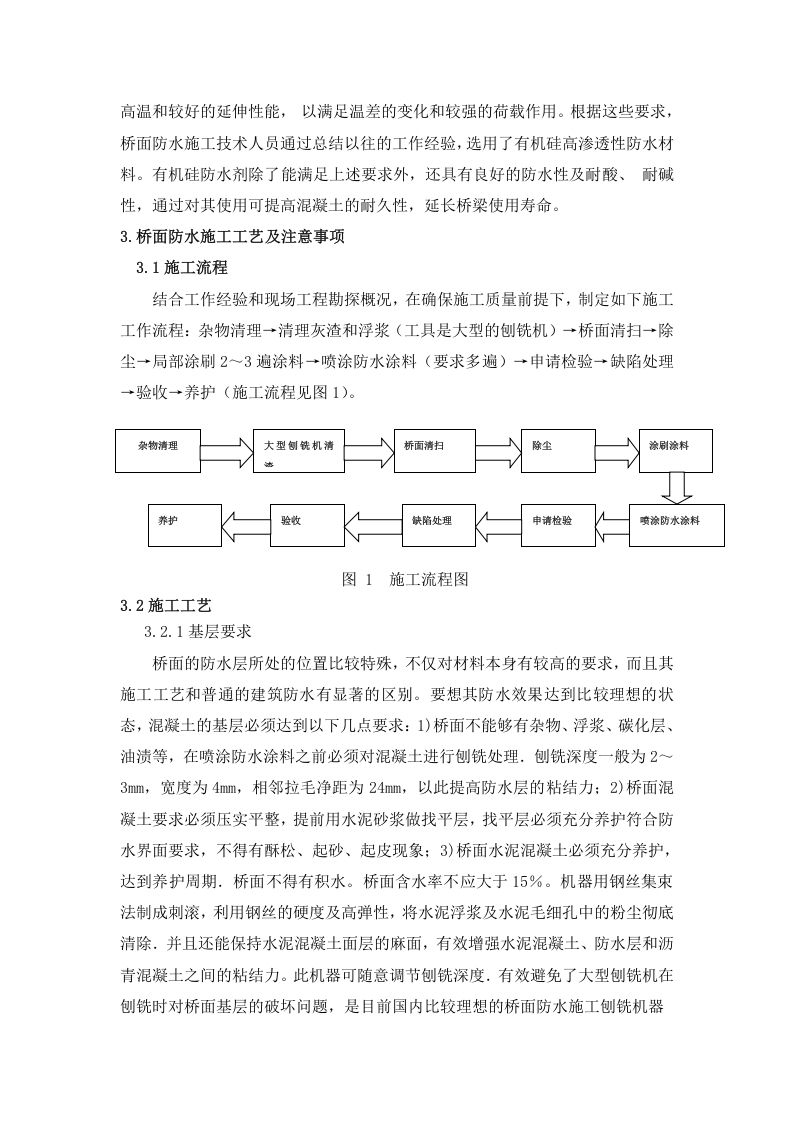

高温和较好的延伸性能,以满足温差的变化和较强的荷载作用。根据这些要求,桥面防水施工技术人员通过总结以往的工作经验,选用了有机硅高渗透性防水材料。有机硅防水剂除了能满足上述要求外,还具有良好的防水性及耐酸、耐碱性,通过对其使用可提高混凝土的耐久性,延长桥梁使用寿命。3.桥面防水施工工艺及注意事项3.1施工流程结合工作经验和现场工程勘探概况,在确保施工质量前提下,制定如下施工工作流程:杂物清理→清理灰渣和浮浆(工具是大型的刨铣机)→桥面清扫→除尘→局部涂刷2一3遍涂料→喷涂防水涂料(要求多遍)→申请检验→缺陷处理→验收→养护(施工流程见图1)。杂物清理大型创铣机清桥面清扫除尘涂刷涂料养护验收缺陷处理申请检验喷涂防水涂料图1施工流程图3.2施工工艺3.2.1基层要求桥面的防水层所处的位置比较特殊,不仅对材料本身有较高的要求,而且其施工工艺和普通的建筑防水有显著的区别。要想其防水效果达到比较理想的状态,混凝土的基层必须达到以下几点要求:1)桥面不能够有杂物、浮浆、碳化层、油渍等,在喷涂防水涂料之前必须对混凝土进行刨铣处理.刨铣深度一般为2~3mm,宽度为4mm,相邻拉毛净距为24mm,以此提高防水层的粘结力:2)桥面混凝土要求必须压实平整,提前用水泥砂浆做找平层,找平层必须充分养护符合防水界面要求,不得有酥松、起砂、起皮现象:3)桥面水泥混凝土必须充分养护,达到养护周期.桥面不得有积水。桥面含水率不应大于15%。机器用钢丝集束法制成刺滚,利用钢丝的硬度及高弹性,将水泥浮浆及水泥毛细孔中的粉尘彻底清除,并且还能保持水泥混凝土面层的麻面,有效增强水泥混凝土、防水层和沥青混凝土之间的粘结力。此机器可随意调节刨铣深度.有效避免了大型刨铣机在刨铣时对桥面基层的破坏问题,是目前国内比较理想的桥面防水施工刨铣机器
暂无评论内容
